Введение

Информационная система — это взаимосвязанная совокупность средств, методов и персонала, используемых для хранения, обработки и выдачи информации в интересах достижения поставленной цели. Экономическая информационная система (ЭИС) - это совокупности внутренних и внешних потоков прямой и обратной информационной связи экономического объекта, методов, средств, специалистов, участвующих в процессе обработки информации и выработке управленческих решений.  Автоматизированной информационной системой (АИС) называется комплекс, включающий вычислительное и коммуникационное оборудование, программное обеспечение, лингвистические средства, информационные ресурсы, а также персонал, обеспечивающий поддержку динамической информационной модели предметной области для удовлетворения информационных потребностей пользователей. В автоматизированных ИС часть функций управления и обработки данных выполняется компьютерами, а часть человеком.

В настоящее время, для облегчения работы в любой организации, которая работает с большим объемом информации, создаются базы данных. Базы данных структурируют информацию определенного бизне-процесса, делая ее более понятной и доступной для пользователя. Так же базы данных позволяют составить некий алгоритм работы в организации. Что, непременно, приведет к порядку и ускорению работы специалистов, работающих в ней.

     Цель данной работы,  предполагает ускорение работы регистрации и размещение пациента в медицинских учреждениях, а именно в стационаре.

  Разработка базы данных, для данного процесса,  является удобным инструментом.

    Так, например, в данной курсовой работе описана разработка  базы данных Больницы. Определены некоторые действия, которые должна выполнять база данных. Для удобства работы сотрудников больницы, разработана простая система учета пациентов. В данной базе данных разработана система информирования работников о количестве размещении пациентов в палаты.

Так же, что немало важно, будут сгруппированы и отобраны данные о поступивших и о выписанных пациентах данного медицинского учреждения.

Это на прямую влияет на количество освободившихся койко-места.

Разработано так же оперативное информирование  сотрудников, пациентов о данных лечащего врача.  Что упрощает работу. В итоге подразумевается уменьшение очередей в медицинских учреждениях.

Порядок в работе персонала.

Описание предметной области. Постановка задачи.

   Область определения данной базы данных, это выведение различных запросов для получения информации. Реализация запроса на добавление вновь прибывших, и удаление выписанных пациентов из медицинского учреждения.

   О больнице нам известно что, есть отделения: терапевтическое; хирургическое; урологическое. В каждом отделении  по десять пятиместных палат, и по пять  двухместных. Каждая палата имеет свой номер больного.

В базе хранится информация о больных: регистрационный номер больного, уникальный в пределах всей больницы; фамилия, имя, отчество; возраст;; дата поступления в больницу; срок выписки; номер палаты; отделение; фамилия лечащего врача. Кроме того в базе хранится информация о врачах: фамилия, имя, отчество, специальность должность, стаж работы. Каждый врач может лечить нескольких больных.

Входная информация – информация о поступившем пациенте. Персональные данные, дата поступления, дата выписки. Выходные данные -  информация о количестве поступивших или выписанных пациентов. Мониторинг, свободных местах в палате. Сводная информация о пациенте и лечащем враче, информация о диагнозе.

 Выбор технологии методов и средств проектирования.

Для проектирования информационной системы используется:

– метод оригинального или индивидуального проектирования, так как проектные решения разрабатываются с нуля в соответствии с требованиями ИС.

– метод реструктуризации модели, т.е. когда изменяется модель предметной области, то на ее основе меняются проектные решения.

– технология индустриального автоматизированного проектирования с использованием CASE-технологий (BPWin, ERWin).

При проектировании данной ИС используются следующие средства проектирования:

– операционные средства, поддерживающие проектирование операций обработки информации;

– средства, поддерживающие проектирование отдельных компонентов;

– средства, поддерживающие разработку проекта на стадиях и этапах процесса проектирования.

1.      Методологии моделирования, поддерживаемые BPWin.

1.1.  Построение контекстной модели.

Контекстная диаграмма (А-0) является вершиной древовидной структуры диаграмм и представляет собой общее описание системы и ее взаимодействия с внешней средой (Рис. 1)

Рис.1. − Контекстная диаграмма

Основные информационные потоки.

Входящие потоки:

·         Данные о пациенте.

Управляющие потоки:

·         Управляющие потоки.

·         Методика формирования базы пациентов.

Ресурсные потоки:

·         Персонал.

Выходящие потоки:

·         История болезни.

·         Регистрация пациента.

Созданная модель описывает деятельность отдела регистрации и приема пациентов в поликлинике.

1.2 Функциональное моделирование (IDEF0)

Функциональное моделирование является технологией анализа системы в целом как набора связанных между собой действий или функций. Действия системы анализируются независимо от объекта (ob), который обеспечивает их исполнение. Моделировать деловой процесс можно исходя из различных перспектив и временных рамок. Например, Вы можете смоделировать процесс заказа услуг клиентом так, как Вы видите его в идеале, а не так, как это происходит в настоящее время. [1]

1.3. Описание бизнес-процессов (IDEF3)

Методология IDEF3 - это методология моделирования, предназначенная для обеспечения структурированного подхода к описанию бизнес-процесса как упорядоченной последовательности событий одновременно с описанием любых участвующих в бизнес-процессе объектов и относящихся к ним правил. [1]

1.4 Декомпозиция.

Декомпозиционное разложение модели используется в моделировании бизнес-процессов, чтобы дать более подробное описание блоков. Каждое из этих действий может в свою очередь быть декомпозировано. При каждой декомпозиции блока создается новая диаграмма. Число декомпозиций не ограничено и полностью зависит от уровня сложности, который необходимо показать в модели. [1]

1.5  Дерево модели.

Дерево модели BPWin - мощный инструмент, который используется для просмотра структуры модели и изменения любых объектов диаграмм в любой открытой модели BPWin. Одновременно работая с несколькими моделями, можно рассматривать все диаграммы или только активные при свернутой и развернутой структуре иерархического дерева. Для любой используемой методологии перечень исследуемых моделей дает полное представление обо всей модели. С использованием дерева можно также выполнять задачи моделирования.

2.      Методологии моделирования, поддерживаемые ERWin.

2.1  Построение логической модели.

Различают три уровня логической модели, отличающихся по глубине представления информации о данных:

* диаграмма сущность-связь (Entity Relationship Diagram, ERD);
* модель данных, основанная на ключах (Key Based model, KB);
* полная атрибутивная модель (Fully Attributed model, FA).

Диаграмма сущность-связь представляет собой модель данных верхнего уровня. Она включает сущности и взаимосвязи, отражающие основные бизнес-правила предметной области. Такая диаграмма не слишком детализирована, в нее включаются основные сущности и связи между ними, которые удовлетворяют основным" требованиям, предъявляемым к ИС. Диаграмма сущность-связь может включать связи многие-ко-многим и не включать описание ключей. Как правило, ERD используется для презентаций и обсуждения структуры данных с экспертами предметной области.
Модель данных, основанная на ключах, - более подробное представление данных. Она включает описание всех сущностей и первичных ключей и предназначена для представления структуры данных и ключей, которые соответствуют предметной области.
Полная атрибутивная модель - наиболее детальное представление структуры данных: представляет данные в третьей нормальной форме и включает все сущности, атрибуты и связи.[2]

2.2  Построение физической модели.

Различают два уровня физической модели:

* трансформационная модель (Transformation Model);
* модель СУБД (DBMS Model).

Физическая модель содержит всю информацию, необходимую для реализации конкретной БД. Трансформационная модель.содержит информацию для реализации отдельного проекта, который может быть частью общей ИС и описывать подмножество предметной области. ERwin поддерживает ведение отдельных проектов, позволяя проектировщику выделять подмножество модели в виде предметных областей (Subject Area). Трансформационная модель позволяет проектировщикам и администраторам БД лучше представлять, какие объекты БД хранятся в словаре данных, и проверить, насколько физическая модель данных удовлетворяет требованиям к ИС.
Модель СУБД автоматически генерируется из трансформационной модели и является точным отображением системного каталога СУБД. ERwin непосредственно поддерживает эту модель путем генерации системного каталога.[2]

Построение логической структуры базы данных

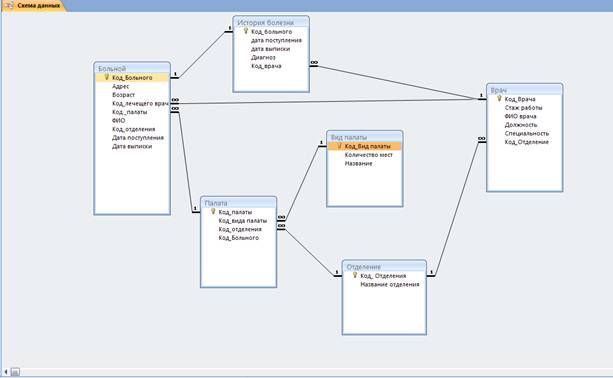

  С помощью построения логической структуры можно определить конкретные атрибуты сущностей, выявить ключевые поля, установить связи. На рисунке 2 (Рис.2) показана данная структура.

Рис. 2 Логическая структура базы данных.

Определение перечня ограничений целостности

  В дальнейшем для выполнения необходимых задач, потребуется основа.

В данном случае основой послужат таблицы. Ниже представлены основные таблицы базы данных с внесенной информацией.

Одной из первых таблиц будет «Больной» (Рис.3,4) В данной таблице описываются его персональные данные (ФИО, Адрес, Возраст) Так же вносится Код леч. Врача, Код отделения, Код палаты, Дата поступления и Дата выписки. В таблицу вносится  Код  Больного - Оно является ключевым.

Заключение

  В заключение хотелось бы подчеркнуть, что в данной базе данных может работать и пациент медицинского учреждения и персонал. Эта поможет в навигации, по отделениям и палатам в больнице. А именно, найти палату больного, находящегося  в стационаре, либо ввести данные для того чтобы узнать в каком отделении, в какой палате лежит бальной, а также узнать количество свободных мест и т. д. Для персонала, существует возможность оперативного введения данных или удаления данных, нового пациента. Данную базу данных можно поместить в терминал. Для доступности пользования пациентов. Это будет снимать основную нагрузку регистратуру больницы. Ускорит работу персонала. Снимает издержки по потере информации.

  При необходимости, возможно,  доработать базу данных и помещать ее в специализированные терминалы, для доступа и посетителям больницы. А именно ввести ограничения, на ввод и удаление данных из базы. В  данном случае это не обязательно, так как с поставленными задачами база данных «Больница» справляется.
