1.  Краткие теоретические сведения

В соответствии со структурной схемой выполнения курсовой работы на первом этапе производится расчет переходных процессов в электрических цепях со сосредоточенными параметрами и определяется напряжение на одном из элементов схемы, т.е. происходит формирование сигнала на половине периодаτ maх.

По заданному варианту выбирается электрическая схема, параметры этой схемы, а также определяется искомое напряжение на отдельном элементе схемы. Во всех схемах действует постоянная ЭДС. Необходимо на 1 этапе получить закон изменения во времени искомого напряжения после коммутации. И на основании полученного аналитического выражения построить график изменения  на интервале времени от 0 до 3 τ max.

Переходные процессы в линейных электрических цепях описываются линейными дифференциальными уравнениями. Решение таких уравнений представляет собой сумму двух решений: частного и общего.

При этом частное решение (принужденная составляющая) определяется напряжением на элементе в установившемся режиме ( t → ∞) - . Общее решение (свободная составляющая напряжения) зависит от вида корней характеристического уравнения, которые могут быть:

·  вещественными различными,

·  вещественными равными,

·  комплексно-сопряженными.

Соответственно этим трем видам корней решение для свободной составляющей напряжения приводится к виду:

;

;

.

Где введены обозначения:

·  n-число корней характеристического уравнения (для рассматриваемых схем n = 2)

·  k- номер корня характеристического уравнения

·  - соответственно-вещественная и мнимая части комплексно-сопряженных корней (- характеризует затухание переходного процесса, - частоту свободных колебаний переходного процесса).

·  - постоянные интегрирования, определяемые из начальных условий.

·  pk- “k”- корень характеристического уравнения.

При определении начальных условий используются законы коммутации и уравнения цепи, составленные по первому и второму законам Кирхгофа для схемы после коммутации.

Различают два закона коммутации:

1.  Ток в ветви с индуктивным элементом в момент коммутации  равен току в этой ветви до коммутации :

 = ;

2.  Напряжение на емкостном элементе в момент коммутации  равно напряжению на этом элементе до коммутации :

 = .

С учетом изложенного алгоритма расчета переходного процесса классическим методом имеет вид:

1.  Рассчитывается электрическая схема до коммутации, и определяются независимые начальные условия .

2.  После коммутации по законам коммутации определяются:

, ;

 = ;

 = .

3.  Определяют искомое напряжение на элементе в установившемся режиме . Для этого электрическую цепь рассчитывают методом расчета электрических цепей постоянного тока. При этом учитывают .

4.  Составляют характеристическое уравнение электрической цепи для схемы после коммутации. В простых цепях это уравнение получают с помощью входного сопротивления цепи в комплексной форме: . Заменяя  - получаем характеристическое уравнение: z(p)=0. Решая это уравнение находят корни ().

5.  Составляют в общем виде решение дифференциального уравнения описывающее переходный процесс

.

6.  Для нахождения постоянных интегрирования переходного процесса составляется система уравнений по законам Кирхгофа для схемы в момент коммутации . А также учитываются законы коммутации из п.I алгоритма.  Из уравнений находится зависимое начальное условие искомого напряжения, и для момента времени t=0 и зависимых и независимых начальных условий – определяются постоянные интегрирования.

7.  В соответствии с полученными корнями характеристического уравнения и найденными постоянными интегрирования составляется решение искомого напряжения в аналитической форме:

7.1.  Корни вещественные различные:

;

7.2.  Корни вещественные равные:

;

7.3.  Корни комплексно-сопряженные:

8.  На основании полученного аналитического выражения строят график  в интервале времени от , при этом постоянные времени определяют по формулам

.



2. Расчет переходного процесса классическим методом

В цепи, питаемой от источника постоянной ЭДС, размокнут ключ. Необходимо найти напряжение на конденсаторе после коммутации при следующих параметрах элементов схемы:

E=120 B;

L=10 мГн;

С=10 мкФ;

R₁=20 Ом;

R₂=80 Ом;

R₃=1000Ом;

R4=1000Ом.

1. Нужно определить искомое напряжение  классическим методом. Мы видим, что. Поэтому ищем

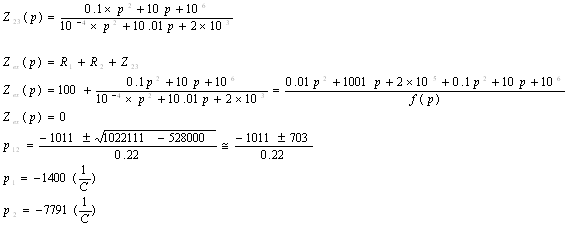

Чтобы найти решение свободной составляющей, составим характеристическое входное сопротивление. При этом индуктивностям приписываем сопротивление pL, а емкостям 1/pC.

Корни действительные и различные.

Свободная составляющая напряжения на конденсаторе.

Независимые начальные условия:

По законам Киркгофа:

В начальный момент времени (после коммутации)

т.к.

Установившееся значение тока i3пр неизменно следовательно на L нет падения напряжения, и схема выглядит так:

Вот и видим, что Ur3(f)=Uc(f)

Для узла 3:

Тогда (*) для момента 0+:

Искомое напряжение:

Изобразим на миллиметровой бумаге график переходного процесса.

3. Расчет переходного процесса операторным методом

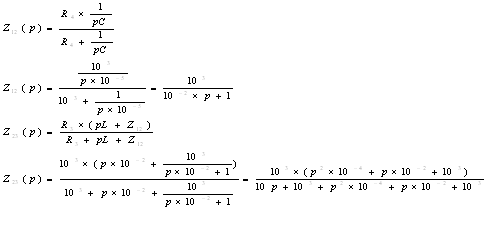

Находим операторное сопротивление цепи:

Так как операторные сопротивления записываются точно также, как и сопротивления для тех же цепей в комплексной форме, где  заменяется на p (т.е. все как для Zвх из пункта 1.)

I1(p)-изображение тока, через изображение входного сопротивления

Изображение напряжения на R3 изображению напряжения на конденсаторе:

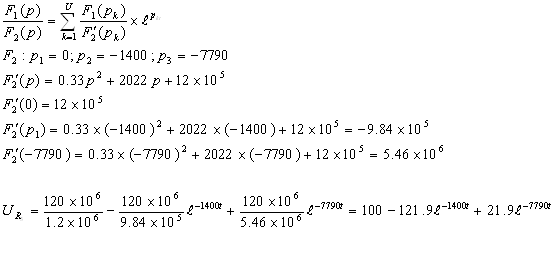

По формуле разложения от изображений к аригеналам переход такой:

Свободная составляющая.

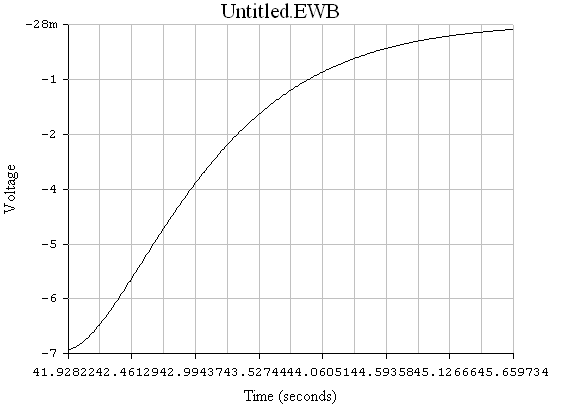

4. Построение графика в имитационном режиме WorkBench:





Заключение

В результате выполнения курсовой работы был исследован переходной процесс в некоторой схеме. Расчет производился двумя методами: классическим и операторным. В итоге функция напряжения на R3, найденная операторным методом, сошлась с функцией напряжения классического метода. Это свидетельствует о правильности выполнения расчетов и курсовой работы в целом. переходный электрический цепь напряжение
