Лабораторна робота № 1 „Ознайомлення з правилами техніки безпеки, правилами збірки схем і правилами користування електровимірювальною апаратурою”

Лабораторна робота № 2 „Дослідження схем з^єднання резисторів”

Лабораторна робота № 3 „Перевірка амперметра і вольтметра”

Лабораторна робота № 4 „ Паралельне з^єднання індуктивної котушки і конденсатора. Компенсація потужності”

Лабораторна робота № 5 „Дослідження трифазного кола при з^єднанні споживача зіркою”

Лабораторна робота № 6 „Дослідження режимів однофазного трансформатора”

Лабораторна робота № 7 „Зняття робочих характеристик трифазного асинхронного двигуна з короткозамкненим ротором”

Лабораторна робота № 8 „Збірка і перевірка роботи схем релейно-контакторного управління трифазним асинхронним двигуном з короткозамкненим ротором”

Лабораторна робота №9 „Визначення втрат напруги і потужності у проводах ЛЕП”

Лабораторна робота № 10 „Дослідження роботи однонапівперіодного і двохнапівперіодного однофазного випрямлячів”

Лабораторна робота № 1

„Ознайомлення з правилами техніки безпеки, правилами збірки схем і правилами користування електровимірювальною апаратурою”

Мета роботи: ознайомитися з правилами техніки безпеки, правилами збірки схем і правилами користування електровимірювальною апаратурою

ВИКОНАННЯ РОБОТИ

Ознайомитися з правилами техніки безпеки

Ознайомитися з правилами збірки схем

Ознайомитися з правилами користування вимірювальної апаратури:

Оглянути зовнішній вигляд пристрою

Визначити призначення пристрою

Ознайомитися з інструкцією; технічною характеристикою пристрою; правилами користування;

Визначити діапазон вимірювання, ціну поділки

4. Здати усний залік по правилам ТБ

Лабораторна робота № 2

„Дослідження схем з^єднання резисторів ”

Мета роботи: 1) навчитися складати послідовне, паралельне та мішане кола;

2) вивчити співвідношення між струмами і напругами при послі-

довному, паралельному і мішаному зєднаннях резисторів;

3)визначити опір електричного кола

Прилади і обладнання: міліамперметр А (- 50 мА), міліамперметр А (- 300 мА), амперметр А (- 1 А), вольтметр V₁ (-50 В), вольтметр V₂ (-15 В), резистори R₂, R₃, R₄, R₅, з^єднувальні проводи

Таблиця 2.1 Технічні характеристики приладів

Найменування приладу, його шифр	Система приладу	Клас точності	Діапазон вимірювання	Рід струму

І. Дослідження послідовного з^єднання резисторів

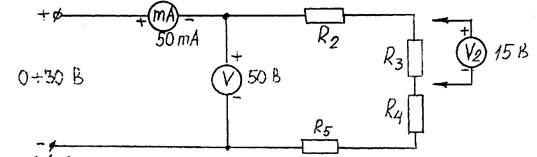

Рис.2.1 – Схема послідовного з^єднання резисторів

Таблиця 2.2 Результати дослідження послідовного з^єднання резисторів

№ досліду

Експериментальні дані

Результати обчислень

Uзаг, В

U2, В

U3, В

U4, В

U5, В

Iзаг, А

U/заг, В

R2, Ом

R3, Ом

R4, Ом

R5, Ом

Rзаг, Ом

R/заг, Ом

1

10

2

20

3

30

Перевіряємо виконання другого закону Кірхгофа:

Обчислюємо значення опорів:







ІІ. Дослідження паралельного з^єднання резисторів

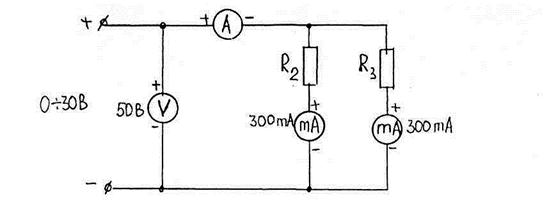

Рис. 2.2 – Схема паралельного з^єднання резисторів

Таблиця 2.3 Результати дослідження паралельного з^єднання резисторів

№ досліду	Експериментальні дані				Результати обчислень
	Uзаг, В	Iзаг, А	I2, А	I3, А	I/заг, А	R2, Ом	R3, Ом	Rзаг, Ом	R/заг, Ом
1	10
2	15
3	20

Перевіряємо виконання першого закону Кірхгофа:

Обчислюємо значення опорів за формулами:







Лабораторна робота № 3

„Перевірка амперметра і вольтметра”

Мета роботи: навчитися перевіряти амперметри і вольтметри; виявляти відповідність перевіряємих приладів класу точності, позначеному на них

Прилади і обладнання: міліамперметр mA (~ 300 мА), зразковий міліамперметр mA (~300 мА з класом точності 0.5), вольтметр V₁ ( - 15 В), зразковий вольтметр V (-15 В з класом точності 0.5), резистори R^/₁, R^/₂, з^єднувальні проводи

ВИКОНАННЯ РОБОТИ

Таблиця 3.1 Технічні характеристики приладів

Найменування приладу, його шифр	Система приладу	Клас точності	Діапазон вимірювання	Рід струму

ДОСЛІД І



mA mA₁

~ 0÷ 6.3 В

грубо точно

R^/₁ R^/₂

Рис 3.1 – Схема перевірки амперметра

Таблиця 3.2 Результати перевірки міліамперметра

Покази перевіряємого міліамперметра І, mA
Покази зразкового міліамперметра Iзр, mA
Абсолютна похибка ∆І, mA
Зведена похибка, γзв, %

Лабораторна робота № 6

„Дослідження режимів однофазного трансформатора”

Мета роботи: визначити коефіцієнт трансформації і ККД трансформатора в різних режимах; побудувати зовнішню характеристику трансформатора і залежність його ККД від коефіцієнта завантаження

Прилади і матеріали: джерело живлення (мережа змінного струму), однофазний трансформатор ( 220/42 В), лабораторний автотрансформатор ЛАТР, два вольтметри V₁ (~250 В), V₂ (~50 В), два амперметри А₁ (~5 А) і А₂ (~5 А) електромагнітної системи, ватметр Р1 (~1500 Вт), ламповий реостат на 6 ламп розжарювання, однополюсний вимикач S₁, автоматичний вимикач QF, з^єднувальні проводи

ВИКОНАННЯ РОБОТИ

Таблиця 6.1 Технічні характеристики приладів

Найменування приладу, його шифр	Система приладу	Клас точності	Діапазон вимірювання	Рід струму

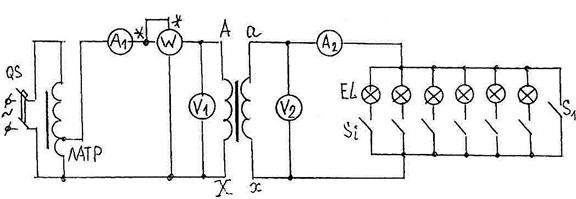

Рис. 6.1 - Схема для дослідження режимів однофазного трансформатора

Таблиця 6.2 Результати дослідження режимів однофазного трансформатора

№ п/п	Режим роботи трансформатора	Дані досліджень					Результати обчислень
		U1, В	I1, А	P1, Вт	U2, В	I2, А	P2, Вт	k3	η, %
1	Холостий хід
2	Увімкнуто 1 лампу
3	Увімкнуто 2 лампи
4	Увімкнуто 3 лампи
5	Увімкнуто 4 лампи
6	Увімкнуто 5 ламп
7	Коротке замикання

Обчислюємо коефіцієнт трансформації К (тільки для холостого ходу), корисну потужність P₂, коефіцієнт завантаження k₃, , ККД трансформатора η за формулами:

; ;

де

де = Р₁ в першому досліді ( досліді холостого ходу),

 = Р₁ в сьомому досліді ( в досліді короткого замикання)

Лабораторна робота № 7

„Зняття робочих характеристик трифазного асинхронного двигуна з короткозамкненим ротором”

Мета роботи: виявити залежність параметрів двигуна від навантаження на його валу

Прилади і матеріали: джерело живлення (трифазна мережа змінного струму), трифазний асинхронний двигун з короткозамкненим ротором, вольтметр V (~250 В), амперметр А (~5 А) електромагнітної системи, два однофазних ватметри феродинамічної системи W₁ i W₂ (~1500 Вт), тахометр, механічне гальмо, автоматичний вимикач QF, з^єднувальні проводи

ВИКОНАННЯ РОБОТИ

Таблиця 7.1 Технічні характеристики приладів

Найменування приладу, його шифр	Система приладу	Клас точності	Діапазон вимірювання	Рід струму

QF C1 Гальмо

С2

С3

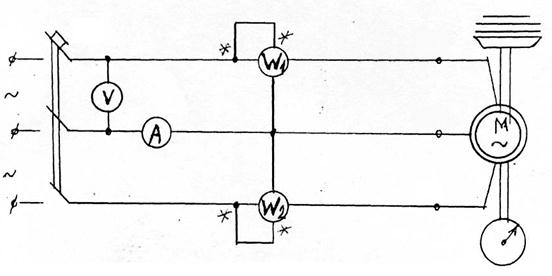

Рис. 7.1 - Схема для дослідження трифазного двигуна

Розрахунки:





Таблиця 7.2 Результати зняття робочих характеристик трифазного двигуна

№ п/ п

Режим роботи

Дані спостереження

Результати обчислення

U, В

I, А

P, Вт

n, об/хв

l, м

m, кг

n0-n, об/хв

s, %

cosφ

M, Нм

P2, Вт

η , %

1

Холостий хід

2

Під навантаженням

3

Під навантаженням

4

Під навантаженням

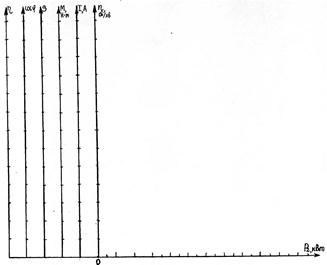

Рис. 7.2 Робо чі характеристики n=f(P₂), I=f(P₂), M=f(P₂), s=f(P₂), cosφ=f(P₂), η=f(P₂)



Лабораторна робота № 8

„Збірка і перевірка роботи схем релейно-контакторного управління трифазним асинхронним двигуном з короткозамкненим ротором”

Мета роботи: вивчити ДЕСТи на графічні і буквенні позначення на електричних схемах; вивчити будову і принцип дії пускової низьковольтової апаратури; здобути навички в збірці схем пуску двигунів; зібрати і перевірити схеми пуску нереверсивного і реверсивного трифазного асинхронного двигунів з короткозамкненими роторами

Обладнання: трифазний автоматичний вимикач, трьох кнопкова станція, два контактори, теплове реле, трифазний двигун з короткозамкненим ротором, з^єднувальні проводи

ВИКОНАННЯ РОБОТИ

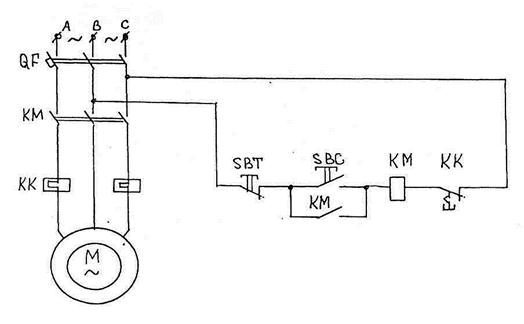

Рис. 8.1 – Схема пуску нереверсивного трифазного асинхронного двигуна з короткозамкненим ротором

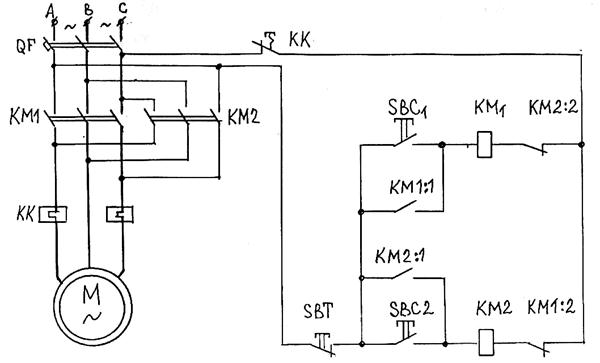

Рис.8.2 – Схема пуску реверсивного трифазного асинхронного двигуна з короткозамкненим ротором

Лабораторна робота № 9

„Визначення втрат напруги і потужності у проводах ЛЕП”

Мета роботи: вияснити, який вплив надає навантаження лінії і опір її проводів на напругу приймача; визначити потужність втрат в проводах і ККД лінії електропередач

Прилади і матеріали: двохпровідна лінія з мідними і сталевими проводами, лабораторний автотрансформатор ЛАТР, два вольтметри і амперметр електромагнітної системи, ламповий реостат на 3 лампи, з^єднувальні проводи

ВИКОНАННЯ РОБОТИ

Таблиця 9.1 Технічні характеристики приладів

Найменування приладу, його шифр	Система приладу	Клас точності	Діапазон вимірювання	Рід струму

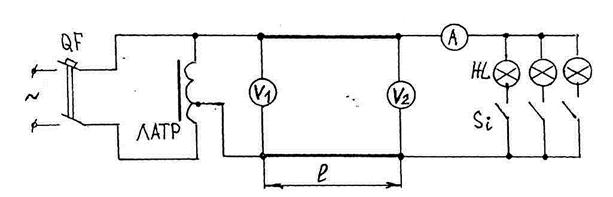

Рис. 9.1 – Двох провідна лінія електропередач

Таблиця 9.2 Результати дослідження проводів ЛЕП

№ п /п	проводи	Опір проводу R, Ом	Дані спостережень			Результати обчислень
			U1, В	U2, В	I, A	∆U", В	∆U", В	∆P, Вт	η, %
1	2	3	4	5	6	7	8	9	10
1	Мідні
2
3
4	сталеві
5
6

Обчислюємо втрати напруги ∆U^", ∆U^", втрати потужності ∆P, ККД η за формулами

Лабораторна робота № 10

«Дослідження роботи однонапівперіодного і двохнапівперіодного однофазного випрямлячів»

Мета роботи : вивчити роботу випрямлячів; виявити вплив згладжу вального фільтру на випрямлену напругу

Прилади і матеріали: генератор низької частоти ГНЧШ, осцилограф ОМШ-2-76, лабораторний макет випрямлячів, вольтметр і амперметр магнітоелектричної системи, з^єднувальні проводи

ВИКОНАННЯ РОБОТИ

Таблиця 10.1 Технічні характеристики приладів

Найменування приладу, його шифр	Система приладу	Клас точності	Діапазон вимірювання	Рід струму

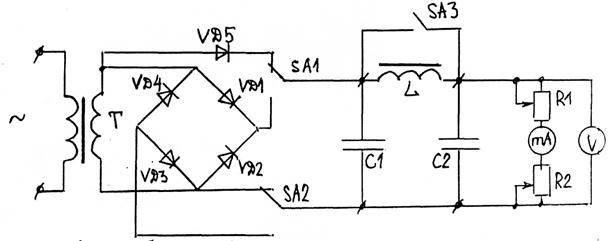

Рис. 10.1 – Схема лабораторної установки для дослідження випрямлячів

Таблиця 10.2 Результати дослідження випрямлячів без фільтру

Тип випрямляча	Параметр випрямляча	Дані спостереження
Однонапівперіодний без фільтру	Напруга U, В
	Струм І, mA
Двохнапівперіодний без фільтру	Напруга U, В
	Струм І, mA

Таблиця 10.3 Результати дослідження випрямлячів з фільтром

Тип випрямляча	Параметр випрямляча	Дані спостереження
Однонапівперіодний з фільтром	Напруга U, В
	Струм І, mA
Двохнапівперіодний з фільтром	Напруга U, В
	Струм І, mA
