Введение
Устро́йства сигнализа́ции, централиза́ции и блокиро́вки (СЦБ) — совокупность технических средств, используемых для регулирования и обеспечения безопасности движения поездов В первые десятилетия существования железных дорог безопасность движения поездов обеспечивалась за счет сотрудника железной дороги, переводившего ручные стрелки и подающего сигналы рожком. Впоследствии на станциях установили централизаторы ,а управление движением осуществлялось с помощью семафоров. После Великой Отечественной войны технологическое оснащение железных дорог начало улучшаться. Был налажен серийный выпуск электромагнитных реле и блоков на базе этих реле . В массовом порядке станции оборудовались релейными централизациями, с постепенным увеличением количества реле на одну стрелку: от 30 реле в начале переоснащения до 120 реле на стрелку в последних версиях централизаций.
В современном мире безопасность движения поездов обеспечивается с помощью микропроцессорных систем. На Российских железных дорогах переоснащение такими системами протекает медленно, в ответственных схемах используются иностранные элементы. На нескольких сотнях станций используется шведская система микропроцессорной централизации (Ebilock-950). На железных дорогах Российской Федерации существует ряд разработчиков и производителей систем централизации и блокировки (Например, ЗАО «НПЦ „Промэлектроника“, продукция которых активно внедряется и эксплуатируется РЖД и аналогичными инфраструктурами СНГ. Эти устройства обеспечивают безопасность движения и заданную пропускную способность при меньшем количестве людей, занятых в организации перевозок. Железнодорожная станция представляет собой раздельный пункт с путевым развитием, позволяющим производить операции по приему, отправлению и обгону поездов, операции по приему, выдаче грузов, багажа и обслуживанию пассажиров, а при развитии путевого хозяйства – маневровую работу по расформированию и формированию поездов и технические операции с поездами. По своему основному назначению станции подразделяются на промежуточные, участковые, сортировочные, грузовые, специальные и пассажирские.
При разработке технических решений, связанных с проектированием устройств автоматики и телемеханики используются тяговые расчеты для построения кривых скорости, а так же кривая времени хода поезда, по которой производится расстановка проходных светофоров, для проверки длины блок-участков по условиям торможения, для определения мест расположения тормозных точек. Курсовой проект разработан на основании технического задания и содержит принципиальные и функциональные схемы разработанных устройств автоматики и телемеханики.
1 Эксплуатационная часть
1.1 Исходные данные
Все технические решения, приведенные в данном курсовом проекте, разработаны на основании технического задания и исходных данных.

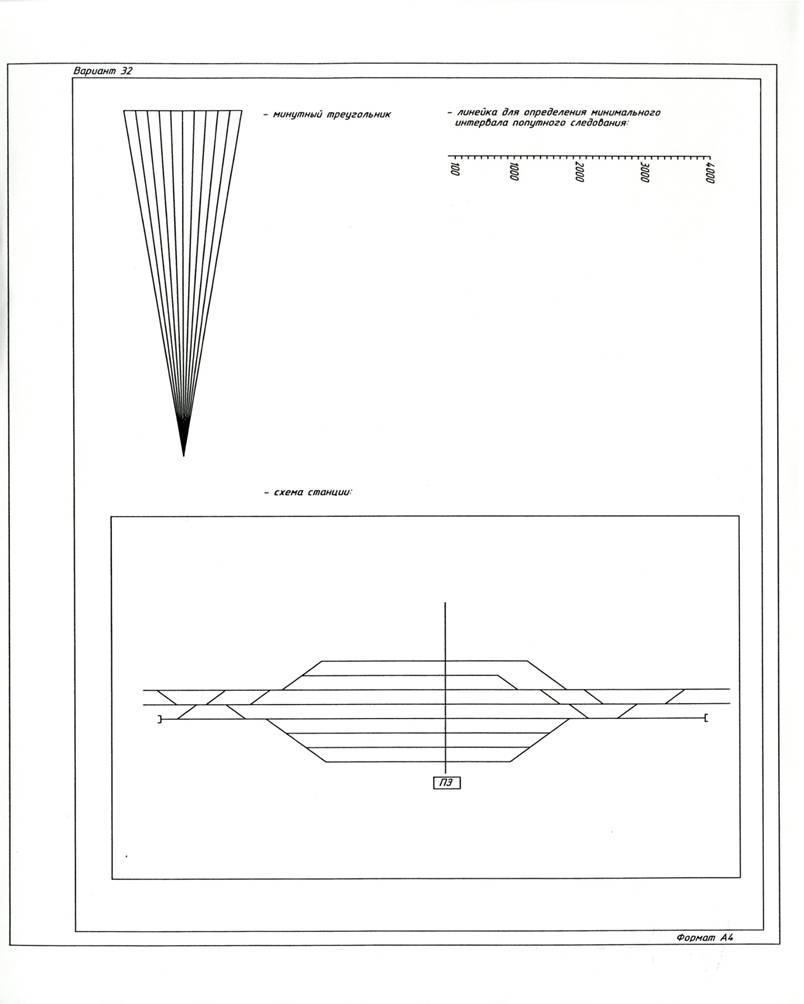

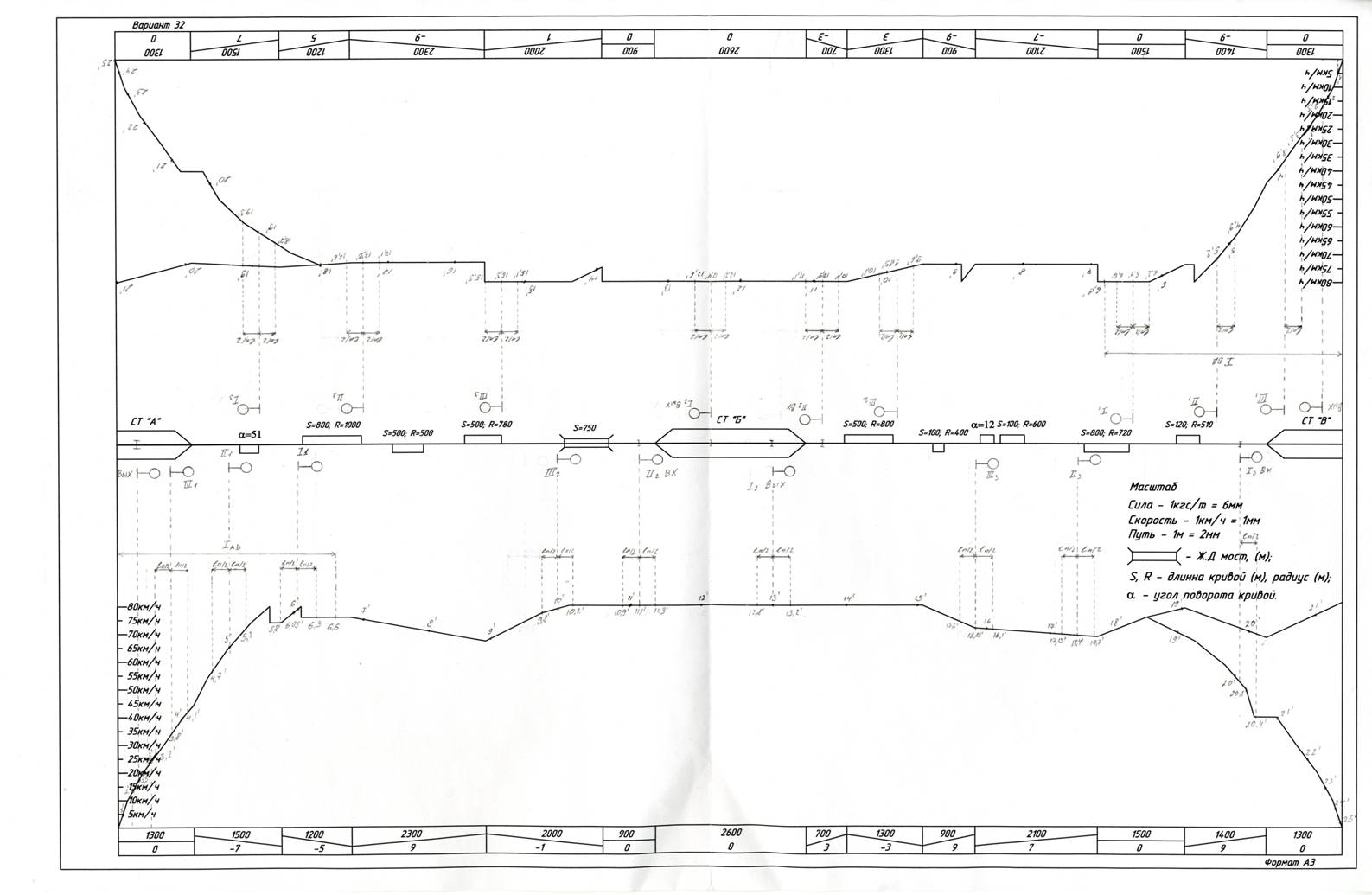

Участок (кривая скорости ), который предполагается оборудовать устройствами автоматики и телемеханики - двухпутный с двухсторонним движением, протяженностью 15 км и оборудованный трехзначной автоблокировкой. Промежуточная станция (схема путевого развития станции) оборудована системой ЭЦ (БМРЦ) минимальная длина приемоотправочного пути – 1050 м. Род тяги на участке – постоянный ток. Расстояние между осями путей 6 метров. Тип рельсов Р-65 на главных путях и Р50 на боковых . Длина поезда 700 метров.
1.2 Расстановка светофоров на перегоне
Существует несколько способов расстановки светофоров автоблокировки на перегоне. Расстановка светофоров произведена по засечкам времени на кривой скорости расчетного поезда, данный способ применяют при проектировании автоблокировки с интервальным движением поездов.
1.2.1 Нанесение минутных засечек
Для нанесения минутных засечек изготавливается из плотной бумаги трафарет – равнобедренный треугольник, в соответствии с выбранным масштабом, по заданным пропорциям. Треугольник необходимо наложить на кривую скорости так, чтобы его левая сторона проходила через начало координат, вершина находилась на кривой скорости, а высота была параллельна оси ординат. Точка пересечения правой стороны с осью абсцисс переносится на кривую скорости, получится первая минутная засечка. Далее необходимо треугольник перевернуть и наложить его так, чтобы левая сторона проходила через первую минутную засечку, вершина находилась на оси абсцисс, а высота была также параллельна оси ординат. На пересечении правой стороны треугольника с кривой скорости получается вторая минутная засечка. Продолжив построение, таким образом, находятся засечки, соответствующие минутам 3, 4, … и т. д. до окончания кривой скорости.
1.2.2 Определение минутного интервала попутного следования поездов
Согласно правилам техники эксплуатации железных дорог РФ (ПТЭ), минимальная длина блок-участка равна 1000м. поэтому минимальное расстояние между поездами при трехблочном их разграничении равно:
На кривой скорости, в местах небольшой скорости поездов, откладывают Smin и по разности минутных засечек определяют минимальный интервал попутного следования поездов на данном участке пути. На проектируемом участке железной дороги может быть несколько минимальных интервалов попутного следования. Выбирают наибольшее значение Imin и это значение считают минимально допустимым интервалом между поездами.
Дано при движении поездов в четном и нечетном направлении интервал попутного следования равен: 8 минут.
1.2.3 Предварительная расстановка светофоров автоблокировки
1.2.3.1 Направление движения поездов нечетное
Расстановку светофоров производить для трехблочного разграничения движения поездов. Светофоры расставлять следующим образом. От середины станции А откладывается по оси абсцисс половину длины поезда и определяется минутная засечка 1, соответствующую концу полученного отрезка. На этом уровне устанавливается выходной светофор. Далее, находят минутную засечку, соответствующую заданному интервалу движения поездов – 8 минут и влево откладывают половину длины поезда, находят получившуюся минутную засечку 2 и на этом уровне устанавливают 1-й светофор I серии. Получившийся отрезок 1-2 делят на 3 и, прибавляя к минутной засечке 1 третью часть отрезка 1-2 (1,7) , получают 1-й светофор III серии. Потом отнимают от 1го светофора I серии третью часть отрезка 1-2 и получают 1-й светофор II серии.
Далее светофоры устанавливаются по сериям с использованием следующей методики:
- от светофора откладывают влево половину длины поезда и определяем минутную засечку;
- к этой минутной засечке прибавляют величину интервала попутного следования поездов и находят следующую минутную засечку;
- от этой точки на кривой скорости откладывают влево половину длины поезда и устанавливают очередной светофор данной серии.
Выходной светофор = 2,1’.
1.2.3.2 Направление движения поездов четное
Расстановку светофоров производят аналогичным способом как при четном направлении.
Выходной светофор = 2,2’
1.2.4 Корректировка мест установки светофоров автоблокировки
Как указывалось выше, светофоры автоблокировки устанавливаются на участке железной дороги между участковыми станциями для поездов, следующих через промежуточные станции по главным путям. При предварительной установке светофоров они могут попасть в середину станции или в ее горловину. Желательно сделать входные и выходные светофоры серийными (хотя бы один из них), поэтому светофоры, попавшие на станцию, или находящиеся на перегоне вблизи станции, целесообразно перенести на место установки станционных светофоров.
Для обеспечения безопасности движения поездов необходимо выполнить следующие требования:
- длина блок-участка должна быть не менее 1000м;
-длина блок-участка не может быть меньше тормозного пути поезда при полном служебном торможении, определяемого при максимально реализуемой скорости, но не более 120 км/ч для пассажирских и 80 км/ч для грузовых поездов.
- красные, желтые и зеленые огни светофоров автоблокировки на прямых участках пути должны быть отчетливо видны из кабины машиниста на расстоянии не менее 1000м, а сигнальные полосы на светофорах – на расстоянии не менее 400м. На кривых участках железнодорожного пути допускается минимальная видимость огней светофоров не менее 400, а в сильно пересеченной местности – не менее 200м.В связи с этими требованиями нельзя устанавливать светофоры за переломами профиля, нежелательно их устанавливать и на кривых участках пути (целесообразно установить светофор перед кривой);
-здания и сооружения вблизи железной дороги также не должны мешать видимости светофоров;
- между предвходным и входным светофорами расстояние не должно превышать 1500 м;
- светофоры необходимо установить так , чтобы остановившись перед светофором поезд не находился в туннеле или категорийном мосту. Локомотив остановившегося перед светофором поезда не должен находится на малом мосту или путепроводе;
- в методических указаниях по проектированию устройств железнодорожной автоматики И-116-81, разработанных институтом «Гипротранссигналсвязь», указывается, что на двухпутных участках железной дороги сигнальную установку, как правило, необходимо размещать сразу за переездом на расстоянии не менее 15 м от края переезда.
По вышеуказанным рекомендациям произведена корректировка мест установки светофоров.
1.2.4.1 Корректировка мест установки светофоров автоблокировки направление четное
Корректировка коснулась следующих светофоров:
- II1 вправо, в связи с тем, что светофор расположен на железнодорожном мосту, минутная засечка светофора II1=6,1’;
- -
1.2.4.2 Корректировка мест установки светофоров автоблокировки направление нечетное
- III3 влево, в связи с тем, что светофор III3 находится на железнодорожном мосту, минутная засечка светофора III3 =16,6;
-
1.2.5 Окончательная проверка фактического интервала попутного следования поездов
После всех коррекций мест установки светофоров необходимо проверить то, что фактический интервал попутного следования поездов находится в пределах I±1.
Начинают проверку со станции отправления поездов (нулевая отметка на кривой скорости). Отсчитав от выходного светофора три блок-участка, откладывают вправо половину длины поезда и находят минутную засечку. Ее значение должно быть в указанных выше приделах.
От светофора III1 откладывают влево lп/2 и определяют минутную засечку. Затем от светофора III2 откладывают lп/2 вправо и определяют вторую минутную засечку, разность минутных засечек должна быть в указанных выше приделах.
1.2.5.1 Окончательная проверка фактического интервала попутного следования поездов направление четное
Светофоры III группы:
III2 – III1 =6,4’ 10,3-3,8=6,5
III3 – III2 =6,9’ 17,2-10,3=6,9
Светофоры II группы:
II2 – II1 =6,3’ 12,4-5,6=6,8
II3 – II2 =6,7’ 19,1-12,4=6,7
Светофоры I группы:
I2 – I1 =7’ 14,3-7,3=7
I3 – I2 =5,8’ 20,9-14,3=6,6
Фактический интервал попутного следования поездов удовлетворяет требованию I±1.
1.2.5.2 Окончательная проверка фактического интервала попутного следования поездов направление нечетное
Светофоры III группы:
III2 – III1 =6,4’ 10,3-3,9=6,4
III3 – III2 =6,3’ 16,6-10,3=6,3
Светофоры II группы:
II2 – II1 =6,6’ 12,4-5,8=6,6
II3 – II2 =6,6’ 19-12,4=6,6
Светофоры I группы:
I2– I3 =6,8’ 14,3-7,4=6,8
I3 – I2 =5,9’ 20,2-14,3=5,9
Фактический интервал попутного следования поездов удовлетворяет требованию I±1.
2 Составление однониточного плана станции
2.1 Краткие теоретические сведения

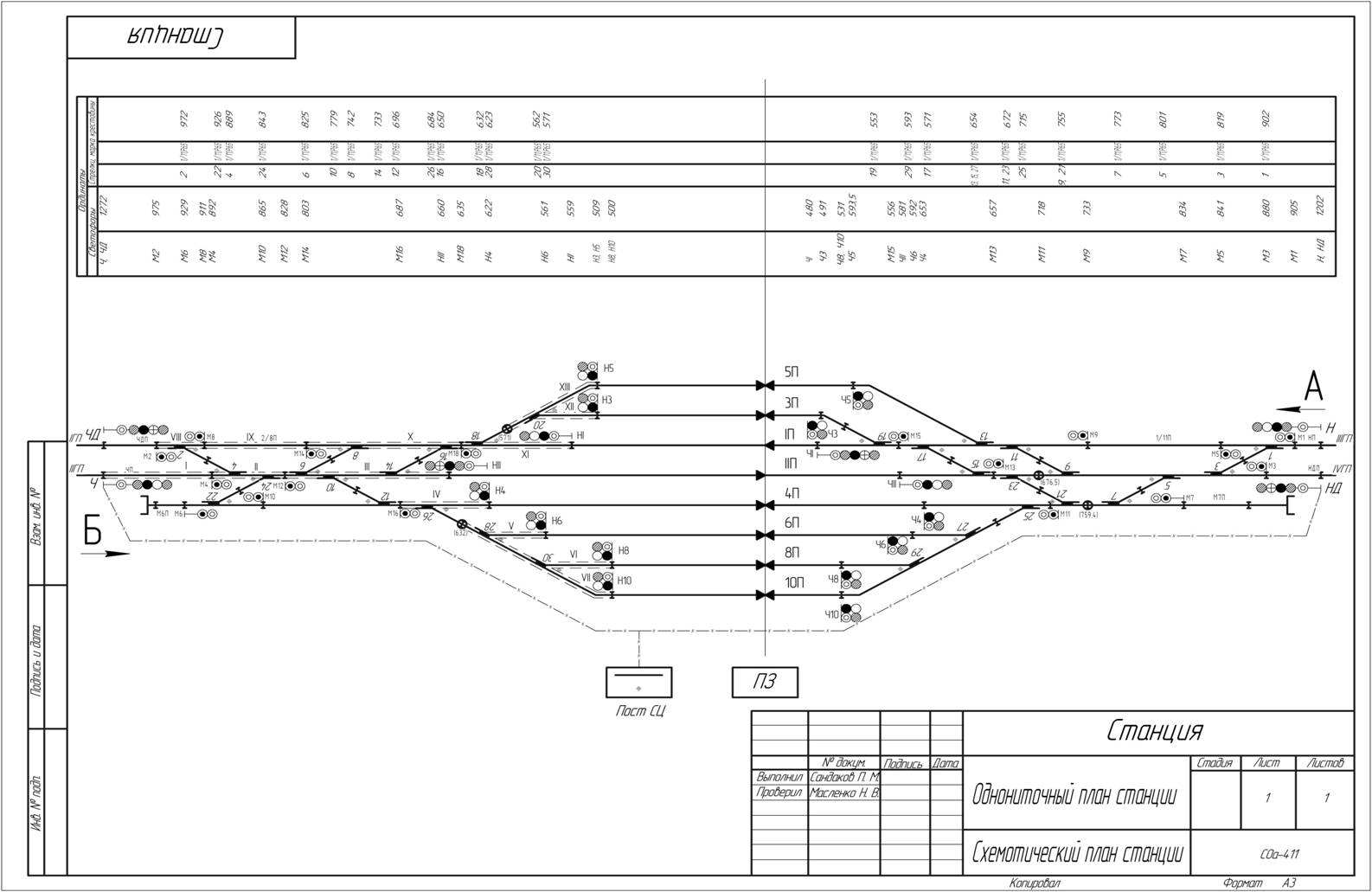

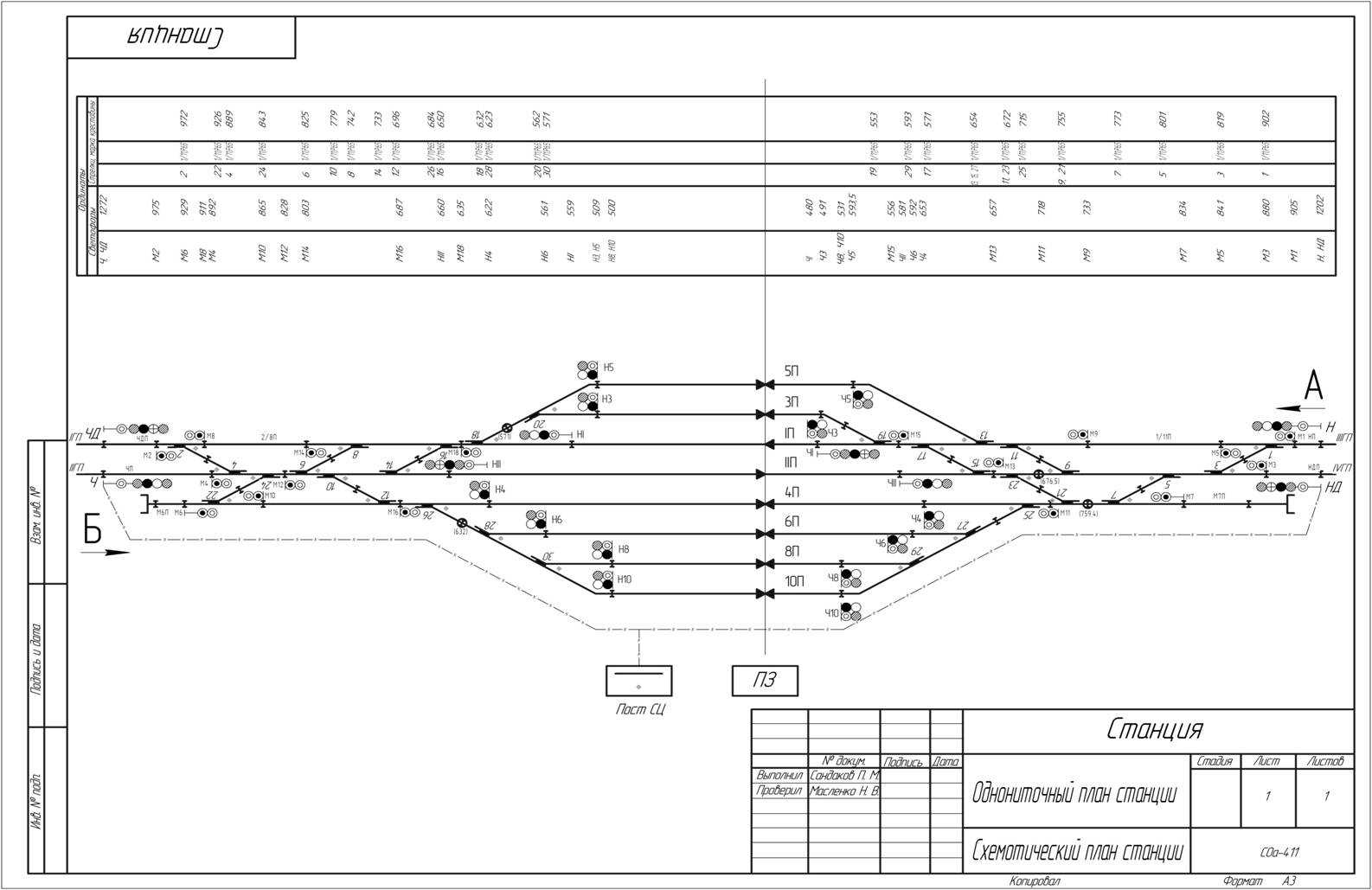

Однониточный план станции это основной документ для проектирования устройств СЦБ (сигнализации, централизации и блокировки) и составления таблицы взаимных замыканий стрелок и сигналов. На однониточном плане показываются: нумерация путей, стрелочных участков, названия входных, выходных и маневровых сигналов.
Рельсовые цепи предназначены для контроля исправности и свободности участков железной дороги. При вступлении поезда на рельсовую цепь дежурному по станции выдается информация о занятости данного участка.
При разделении станционных путей и стрелок на отдельные изолированные участки учитывают следующие основные требования:
- в одну изолированную секцию нельзя включать более трех одиночных или двух стрелок перекрестного съезда;
- разбивку на стрелочные секции необходимо производить с учетом обеспечения возможности одновременного движения поездов по соседним путям. Для этого стрелки съездов изолируются друг от друга изостыками и включаются в разные секции;
- одиночные стрелки главных путей не включают в одну секцию со стрелками смежных путей, чтобы улучшить условия кодирования главных путей.
Стрелочный перевод представляет собой элемент верхнего строения пути, предназначенный для изменения маршрута следования поезда или маневрового состава на территории станции.
После разделения станции на изолированные участки производят расстановку светофоров. Входные светофоры, разрешающие поездам вход на станцию, обозначаются буквами Н или Ч в зависимости от направления движения поездов: на запад - нечетного, на восток - четного. На главных путях IП (нечетного направления движения поездов) и IIП (четного), специализированных (предназначенных) для пропуска поездов только в одном направлении, устанавливают выходные мачтовые светофоры НI и ЧII. Станционные пути, расположенные на схеме выше и ниже от главных путей, называются боковыми. Боковые четные пути, расположенные за главным четным, имеют номера 4, 6, нечетные - 3, 5, 7 ,9 . В условном обозначении путей цифры всегда дополняются буквой П ( IП, IIП, 3П, 4П, а для того чтобы отличить стрелочные участки, к номерам стрелок добавляют буквы СП . Бесстрелочные участки устанавливаются между входным сигналом и ближайшим стрелочным переводом. Они служат для обеспечения маневровых передвижений по станции и обозначаются: НП, НдП - у сигнала Н; ЧП, ЧдП - у сигнала Ч. Если на специализированных путях предусматривается установка лишь одного выходного сигнала, то на обезличенных, по которым поезда могут двигаться в разных направлениях, необходима установка выходных сигналов на каждое из направлений (например, Н3, Ч3 и т.д.). Выходные сигналы разрешают отправление поезда со станции на перегон (перегон - железнодорожный путь между входными сигналами смежных станций). Все сигналы устанавливаются с правой стороны по ходу движения поезда.
Для нумерации стрелок также установлен определенный порядок. Все стрелки нумеруются арабскими цифрами, порядковый номер стрелок начинается от входного сигнала и увеличивается к оси пассажирского здания. В четной горловине станции (где находится сигнал “Ч”) стрелки будут иметь только четные номера, в нечетной горловине (где находится сигнал “Н”) - нечетные. Стрелки съездов нумеруются ближайшими цифрами.
Для обозначения стрелочных участков применяют цифры, указывающие номера входящих в изолированную секцию стрелок, с добавлением букв СП: 28-40 СП, 11СП и т.д. Если стрелочная секция включает в себя три стрелки, то ее обозначение соответствует номерам двух крайних.
Точками на однониточном плане показывают местоположение предельных столбиков, устанавливаемых там, где расстояние между сходящимися к стрелке путями становится менее 4100 мм.
3 Расчет ординат для горловины станции
3.1 Краткие теоретические сведения
Расстояние от оси пассажирского здания до определенного объекта или сооружения на станции представляет собой ординату. На схематическом плане станции необходимо указать ординаты:
- начала остряков стрелочных переводов;
- светофоров;
- негабаритных стыков;
- одиночных стыков, рядом с которыми не установлены станционные сигналы.
Расчет ординат ведется с использованием специальных таблиц и зависит, в основном, от размеров стрелочных переводов, которые определяются маркой крестовины и типом рельсов.
Минимальная длина пути 1050м, ширина междупутья 6 м, марка крестовины стрелочных переводов и тип рельсов главных путей 1/11 Р-65, боковых путей 1/9 Р50
Расчет ординат следует начинать с самого короткого пути . В нашем случае это 9П.
Светофор Н9 не связан с габаритом «С», поэтому может устанавливаться в створе с изолирующим стыком, ордината которого равна половине заданной длины пути – 525м. Стрелка 38 удалена от светофора Н10 на расстоянии 59 метра (по табл. 2,3 сх8) и ее ордината равна 525+59=584 м. Ордината стрелки 36 определяется (по табл. 2,2 сх5) и ее ордината равна 38стрелка+54м=584+54=638м.
В дальнейшем расчет производится аналогично и все данные сведены в таблицу Ординаты негабаритных стыков и стыков, расположенных не в створе со светофором, показываются в скобках непосредственно на схематическом плане.
Переход на следующую горловину станции осуществляется через самый короткий путь (9П) полезная длина которого равна 1050м.
Значение ординат используется для расчета кабельных сетей и пропускной способности горловины станции.
После расчета ординат напольных объектов должна быть произведена корректировка их относительного размещения на схематическом плане станции.
Ординаты горловины станции четного направления.
№ п/п |
Объект |
Предыдущий объект |
Необходимое промежуточное расстояние, м |
Ордината, м. |
1 |
38 стрелка |
Светофор Н9 |
59 |
584 |
2 |
36 стрелка |
38 стрелка |
54 |
638 |
3 |
34 стрелка |
36 стрелка |
54 |
692 |
4 |
20 стрелка |
34стрелка |
21 |
713 |
5 |
18 стрелка |
20 стрелка |
89 |
802 |
6 |
14 стрелка |
18 стрелка |
33 |
835 |
7 |
16 стрелка |
14стрелка |
-66 |
769 |
8 |
12стрелка |
14стрелка |
18 |
853 |
9 |
10стрелка |
12 стрелка |
89 |
942 |
10 |
4 стрелка |
12 стрелка |
33 |
975 |
11 |
2 стрелка |
4 стрелка |
89 |
1064 |
12 |
22 стрелка |
16стрелка |
-6 |
763 |
13 |
24стрелка |
22 стрелка |
-89 |
674 |
14 |
30 стрелка |
24стрелка |
-18 |
656 |
15 |
32 стрелка |
30стрелка |
-89 |
567 |
16 |
26 стрелка |
22стрелка |
-33 |
730 |
17 |
28трелка |
26стрелка |
-89 |
641 |
18 |
40 стрелка |
28стрелка |
-21 |
620 |
19 |
8 стрелка |
16стрелка |
33 |
802 |
20 |
6 стрелка |
8стрелка |
89 |
891 |
21 |
Н7 |
38 стрелка |
-58 |
526 |
22 |
Н5 |
36 стрелка |
-58 |
580 |
23 |
Н3 |
32 стрелка |
-68 |
500 |
24 |
Н1 |
30 стрелка |
-68 |
662 |
25 |
Н2 |
26 стрелка |
-68 |
662 |
26 |
Н4 |
40 стрелка |
-58 |
562 |
27 |
Н6 |
40 стрелка |
-58 |
562 |
28 |
М16 |
20 стрелка |
58+3,5 |
774,5 |
29 |
М14 |
14 стрелка |
4,3 |
839,3 |
30 |
М12 |
6 стрелка |
62+3,5 |
956,5 |
31 |
М10 |
10 стрелка |
-62-3,5 |
876,5 |
32 |
М8 |
6 стрелка |
4,3 |
895,3 |
33 |
М18 |
22стрелка |
4,3 |
767,3 |
34 |
М20 |
28 стрелка |
58+3,5 |
623,5 |
35 |
М4 |
2 стрелка |
4,3 |
1068,3 |
36 |
М2 |
4 стрелка |
54+3,5 |
1032,5 |
37 |
М6 |
10 стрелка |
4,3 |
946,3 |
3.2.2 Ординаты горловины станции нечетного направления
Ординаты горловины станции нечетного направления.
№ п/п |
Объект |
Предыдущий объект |
Необходимое промежуточное расстояние, м |
Ордината, м. |
1 |
33стрелка |
Светофор Ч9 |
59 |
584 |
2 |
31стрелка |
33 стрелка |
54 |
638 |
3 |
29стрелка |
31 стрелка |
54 |
692 |
4 |
19стрелка |
29 стрелка |
9 |
701 |
5 |
17стрелка |
19 стрелка |
89 |
790 |
6 |
13стрелка |
17 стрелка |
33 |
823 |
7 |
9 стрелка |
13 стрелка |
18 |
841 |
8 |
7 стрелка |
9 стрелка |
76 |
917 |
9 |
3 стрелка |
9 стрелка |
33 |
874 |
10 |
1 стрелка |
3 стрелка |
89 |
963 |
11 |
5 стрелка |
1 стрелка |
-33 |
930 |
12 |
11стрелка |
5 стрелка |
-54 |
876 |
13 |
15стрелка |
13 стрелка |
-89 |
734 |
14 |
21стрелка |
17 стрелка |
-46 |
744 |
15 |
23стрелка |
21 стрелка |
-89 |
668 |
16 |
35стрелка |
23 стрелка |
-18 |
650 |
17 |
25стрелка |
21 стрелка |
-46 |
698 |
18 |
27стрелка |
25 стрелка |
-89 |
635 |
20 |
Ч7 |
33 стрелка |
-58 |
526 |
21 |
Ч5 |
31 стрелка |
-58 |
580 |
22 |
Ч3 |
27 стрелка |
-58 |
634 |
23 |
Ч1 |
25 стрелка |
-61 |
663 |
24 |
Ч2 |
35 стрелка |
-61 |
589 |
25 |
Ч4 |
35 стрелка |
-58 |
592 |
26 |
Ч6 |
11 стрелка |
-58 |
818 |
27 |
М7 |
11 стрелка |
62+3,5 |
941,5 |
28 |
М9 |
5 стрелка |
4,3 |
934,3 |
29 |
М13 |
13 стрелка |
4,3 |
827,3 |
30 |
М15 |
19 стрелка |
62+3,5 |
766,5 |
31 |
М5 |
7 стрелка |
4,3 |
921,3 |
32 |
М1 |
3 стрелка |
54+3,5 |
931,5 |
33 |
М3 |
1стрелка |
4,3 |
963,3 |
34 |
М7 |
7стрелка |
62-3,5 |
851,6 |
4 Таблицы зависимости маршрутов, стрелок и светофоров
Маршрутом называется часть путевого развития станции, подготовленная для следования подвижного состава от начала этого путевого развития до его конца.
Началом маршрута является разрешающее показание соответствующего светофора, а концом- элемент путевого развития станции или перегона в зависимости от категории маршрута.
Различают поездные и маневровые маршруты, причем среди поездных маршрутов выделяются маршруты приема, передачи и отправления.
Маршрутом приема называется часть путевого развития станции, обеспечивающая передвижение поезда с перегона на главный
или приемо-отправочный путь станции.
Началом маршрута приема является открытый входной светофор, а концом – приемо-отправочный путь станции.
Маршрутом передачи называется часть путевого развития станции, подготовленная для передвижения поезда с главного или приемо-отправочного пути одного парка станции на приемо-отправочный путь другого парка этой же станции.
Началом маршрута передачи является разрешающее показание маршрутного светофора, а концом – приемо-отправочный путь парка назначения.
Маршрутом отправления называется часть путевого развития станции, подготовленная для передвижения поезда с главного пути или приемо-отправочного пути станции на перегонный путь.
Началом маршрута отправления является разрешающее показание выходного светофора, а концом – блок участок при автоблокировке, или весь перегон до следующей станции или до блок поста при полуавтоматической блокировке.
Маневровым маршрутом называется часть путевого развития станции, подготовленная для маневровых передвижений.
Началом элементарного маневрового маршрута является разрешающее показание маневрового светофора, а концом – один из следующих шести случаев:
1. Следующий попутный маневровый светофор.
2. Главный или приемо-отправочный путь.
3. Бесстрелочная секция в горловине станции.
4. Знак «Горловина станции»
5. Нецентрализованная зона станции
6. Первый блок участок удаления или приближения, если на данной станции в соответствии с технико- распорядительным актом разрешены маневры с выездом на перегон.
Два маршрута называются взаимно враждебными, если их одновременная реализация вызывает нарушение безопасности движения поездов.
Основным маршрутом называют кратчайший путь следования подвижного состава по станции, имеющий наименьшее число враждебных маршрутов и допускающий наибольшую скорость передвижения.
Вариантные маршруты имеют начало и конец, совпадающий с основным, но отличается от основного маршрута положением стрелок.
Таблица поездных маршрутов составлена для всей станции по принципу «прием – отправление» одной горловины, а затем «прием – отправление» другой горловины. В таблице поездных маршрутов приводится положение ходовых и охранных стрелок, подлежащих замыканию при установке маршрута.
Таблицы маневровых маршрутов составлены для горловины станции. Допустимо указание только тех стрелок, которые определяют направление маршрута.
Для правильного проектирования сигнальных показаний поездных светофоров, составляются таблицы взаимозависимости сигнальных показаний. Эти таблицы составлены отдельно для нечетных и четных передвижений .
Таблица основных поездных маршрутов.
Наименование |
Номер маршрута |
Наименование маршрута |
Литер светофора |
Стрелки |
||||||||||||
2/4 |
6/8 |
10/12 |
14/16 |
18/20 |
22/24 |
26/28 |
30/32 |
34 |
36 |
38 |
40 |
|||||
Четное направление |
Прием Отправление |
1 |
На IIП |
Ч |
+ |
+ |
+ |
+ |
+ |
|||||||
2 |
На 4П |
Ч |
+ |
+ |
+ |
+ |
- |
+ |
||||||||
3 |
На 6П |
Ч |
+ |
+ |
+ |
+ |
- |
- |
||||||||
4 |
На 1П |
Ч |
+ |
+ |
+ |
- |
+ |
|||||||||
5 |
На 3П |
Ч |
+ |
+ |
+ |
- |
- |
|||||||||
6 |
На 5П |
Ч |
- |
+ |
+ |
- |
- |
- |
||||||||
7 |
На 7П |
Ч |
- |
+ |
+ |
- |
- |
+ |
- |
|||||||
8 |
На 9П |
Ч |
- |
+ |
+ |
- |
- |
+ |
+ |
|||||||
9 |
На 2П |
ЧД |
+ |
+ |
- |
+ |
+ |
|||||||||
10 |
На 4П |
ЧД |
+ |
+ |
- |
+ |
- |
+ |
||||||||
11 |
На 6П |
ЧД |
+ |
+ |
- |
+ |
- |
- |
||||||||
12 |
На 1П |
ЧД |
+ |
+ |
+ |
+ |
+ |
+ |
||||||||
13 |
На 3П |
ЧД |
+ |
+ |
+ |
+ |
+ |
- |
||||||||
14 |
На 5П |
ЧД |
+ |
+ |
+ |
- |
- |
- |
||||||||
15 |
На 7П |
ЧД |
+ |
+ |
+ |
- |
- |
+ |
- |
|||||||
16 |
На 9П |
ЧД |
+ |
+ |
+ |
- |
- |
+ |
+ |
|||||||
15 |
С IП на IГП |
Н1 |
+ |
+ |
+ |
+ |
+ |
+ |
||||||||
16 |
С 3П наIГП |
Н3 |
+ |
+ |
+ |
+ |
+ |
- |
||||||||
17 |
С 5П наIГП |
Н5 |
+ |
+ |
+ |
- |
- |
- |
||||||||
18 |
С 7П наIГП |
Н7 |
+ |
+ |
+ |
- |
- |
+ |
- |
|||||||
19 |
С 9П наIГП |
Н9 |
+ |
+ |
+ |
- |
- |
+ |
+ |
|||||||
20 |
С 2П наIГП |
Н2 |
+ |
+ |
- |
+ |
+ |
|||||||||
21 |
С4ПнаIГП |
Н4 |
+ |
+ |
- |
+ |
- |
+ |
||||||||
22 |
С6П наIГП |
Н6 |
+ |
+ |
- |
+ |
- |
- |
||||||||
23 |
С1П наIIГП |
Н1 |
+ |
+ |
+ |
- |
+ |
|||||||||
24 |
С3П наIIГП |
Н3 |
+ |
+ |
+ |
- |
- |
|||||||||
25 |
С5П наIIГП |
Н5 |
- |
+ |
+ |
- |
- |
|||||||||
26 |
С7П наIIГП |
Н7 |
- |
+ |
+ |
- |
- |
- |
||||||||
27 |
С9П наIIГП |
Н9 |
- |
+ |
+ |
- |
- |
+ |
- |
|||||||
28 |
С2Пна IIГП |
Н2 |
+ |
+ |
+ |
+ |
+ |
|||||||||
29 |
С4Пна IIГП |
Н4 |
+ |
+ |
+ |
+ |
- |
+ |
||||||||
30 |
С6Пна IIГП |
Н6 |
+ |
+ |
+ |
+ |
- |
- |
Таблица вариантных поездных маршрутов. Таблица 4.2
Наименование |
Номер маршрута |
Наименование маршрута |
Литер светофора |
Стрелки |
||||||||||||
2/4 |
6/8 |
10/12 |
14/16 |
18/20 |
22/24 |
26/28 |
30/32 |
34 |
36 |
38 |
40 |
|||||
Четное направление |
Прием |
31 |
На 1П |
Ч |
- |
+ |
+ |
+ |
+ |
+ |
||||||
30 |
На 3П |
Ч |
- |
+ |
+ |
+ |
+ |
- |
||||||||
Отправление |
31 |
СIПнаIIГП |
Н1 |
- |
+ |
+ |
+ |
+ |
+ |
|||||||
32 |
С3П наIIГП |
Н3 |
- |
+ |
+ |
- |
+ |
+ |
Таблица маневровых маршрутов.
Наименование |
Номер маршрута |
Наименование маршрута |
Стрелки, определяющие направление маршрута |
Примечание |
||
От светофора |
М2 |
33 |
ДоМ14 |
+2/4,+10/12 |
||
М4 |
34 |
До М18 |
+2/4, +6/8,+14/16 |
|||
35 |
До М14 |
-2/4, +10/12 |
||||
М6 |
36 |
На10/20п |
+10/12 |
|||
37 |
До М14 |
-10/12 |
||||
М8 |
38 |
На 8/28п |
+6/8 |
|||
39 |
До М18 |
-6/8,+14/16 |
||||
М10 |
41 |
На М6П |
+10/12 |
|||
М12 |
42 |
На М8П |
+6/8 |
|||
М14 |
43 |
На 9П |
+14/16, -18/20, -34,+36,+38 |
|||
44 |
На 7П |
+14/16, -18/20, -34,+36,-38 |
||||
45 |
На 5П |
+14/16, +18/20, +22/24,+30/32 |
||||
46 |
На 3П |
+14/16, -18/20, +34 |
||||
47 |
На 1П |
+14/16, -18/20, +34 |
||||
48 |
До М18 |
-14/16 |
||||
М16 |
49 |
На 3П |
+18/20,+34, |
|||
50 |
На 5П |
+18/20,-34,-36 |
||||
51 |
На 7П |
+18/20,-34,+36,-38 |
||||
От светофора |
52 |
На 9П |
+18/20,-34,+36,+38 |
|||
М20 |
53 |
На4П |
+26/28,+40 |
|||
54 |
На6П |
+26/28,-40 |
||||
М18 |
55 |
На 6П |
+22/24,-26/28,-40 |
|||
56 |
На 4П |
+22/24,-26/28,+40 |
||||
57 |
На 2П |
+22/24,+26/28 |
||||
58 |
На 1П |
-22/24,+30/32 |
||||
57 |
На 3П |
-22/24,-30/32 |
||||
|
||||||
|
||||||
|
Таблица взаимозависимости сигнальных показаний, четное.
Наименование маршрута |
Направление движения- четное |
|||||||||||||||||
Ч |
ЧД |
ЧI |
ЧII |
Ч3 |
Ч5 |
Ч7 |
Ч9 |
Ч6 |
Ч8 |
|||||||||
Прием с IIГП на I, 3, 5, 7, 9, 4, 6 |
|
|
|
|
|
|
|
|
||||||||||
Прием с IIГП на II путь |
|
|
||||||||||||||||
Сквозной пропуск с IIГП по II пути на IVГП |
|
; |
||||||||||||||||
Сквозной пропуск с IIГП по II пути на IIIГП |
|
|
||||||||||||||||
Сквозной пропуск с IIГП по I, 3, 5, 7, 9, 4,6 пути на IVГП |
|
|
|
|
|
|
|
|
||||||||||
Сквозной пропуск с IIГП по I, 3, 5 ,7 ,9 ,4 пути на IIIГП |
|
|
|
|
|
|
|
|
||||||||||
Отправление с I, II,3, 5, 7, 9, 4, 6пути на IVГП |
|
|
|
|
|
|
|
|
||||||||||
Отправление с I, II,3, 5, 7, 9, 4, пути на IIIГП |
|
|
|
|
|
|
|
|||||||||||
Прием с IГП на II, 3, 5, 7, 9, 4, 6 |
|
|
|
|
|
|
|
|
||||||||||
Прием с IГП на I путь |
|
|
||||||||||||||||
Сквозной пропуск с IГП по I пути на IVГП |
|
|
||||||||||||||||
Сквозной пропуск с IГП по I пути на IIIГП |
|
|
|
|||||||||||||||
Сквозной пропуск с IГП по II, 3, 5, 7, 9, 4, 6 пути на IVГП |
|
|
|
|
|
|
|
|
||||||||||
Сквозной пропуск с IГП по II, 3, 5, 7, 9, 4 пути на IIIГП |
|
|
|
|
|
|
|
|||||||||||
Прием с IIГП на IП (вариант -2/4,+10/12, +14/16,+18/20,) |
|
|
||||||||||||||||
Прием с IIГП на 3П (вариант -2/4,+10/12,-18/ |
|
|
Таблица взаимозависимости сигнальных показаний, нечетное. Таблица 4.5
Наименование маршрута |
Направление движения- нечетное |
||||||||||||
Н |
НД |
НI |
НII |
Н3 |
Н5 |
Н7 |
Н9 |
Н4 |
Н6 |
||||
Отправление с IП на IГП (вариант +2/4,+10/12,+14/16, +22/24,+30/32) |
|
|
; |
||||||||||
Отправление с IП на IIГП (вариант +2/4, +6/8, +14/16,-22/24,+30/32) |
|
|
|
|
|||||||||
Отправление с 3П на IГП (вариант +2/4, +6/8, +14/16, -18) |
|
|
|
|
|
||||||||
Отправление с 3П на IIГП вариант (+2/4, +14/16, -22/24, -30/32) |
|
|
|
|
|
||||||||
Отправление с 5П на IГП вариант +2/4, +10/12, +14/16, -18/20, -34,+36) |
|
|
|
|
|
|
|
||||||
Отправление с 5П на IIГП вариант -2/4, +10/12, +14/16, -18/20, -34,+36) |
|
|
|
|
|
|
|
|
|||||
Отправление с 7П на IГП |
|
|
|
|
|
; |
|
||||||
Отправление с 7П на IIГП |
|
|
|
|
|
|
|
|
|||||
Отправление с 9П на IГП |
|
|
|
|
|
|
|
||||||
Отправление с 9П на IIГП |
|
|
|
|
|
|
|
|
|||||
Отправление с 2П на IГП |
|
|
|
|
|||||||||
Отправление с 2П на IIГП |
|
|
|
||||||||||
Отправление с 4П на IГП |
|
|
|
|
|
|
Окончание таблицы 4.5
Отправление с 4П на IIГП |
|
|
|
|
|
|||||
Отправление с 6П на IГП |
|
|
|
|
|
|
||||
Отправление с 6П на IIГП) |
|
|
|
|
|
|||||
Отправление с IП на IIГП (вариант -2/4, -6/8, +14/16 |
|
|
|
|||||||
Отправление 3П на IIГП (вариант -2/4,+10/12, +14/16,+18/20,) |
|
|
|
|
5 Расчет пропускной способности горловины станции
Одним из критериев оценки эффективности внедрения устройств автоматики на железнодорожных станциях является определение соответствия пропускной способности горловины станции заданным размерам движения при существующем оборудовании в условиях проектируемой централизации.
Пропускная способность станции определяется наибольшим числом поездов той или иной категории, которое может быть пропущено станцией за расчетный период с учетом наилучшего использования имеющихся технических средств и применения передовой технологии. Проверка пропускной способности может производиться аналитическим и графическим методами, а также с применением ПЭВМ.
При аналитическом способе, как наиболее простом, расчет пропускной способности осуществляется в несколько этапов.
1. На основе анализа схемы горловины станции и характера ее работы стрелки, с одинаковой степенью загрузки, объединяются в группы. Каждая такая группа образует расчетный элемент.
При внедрении электрической централизации наличие рельсовых цепей и маневровых светофоров, а также использование принципа посекционного размыкания маршрутов расширяет возможности одновременных передвижений в горловине станции. Поэтому при электрической централизации каждая секция маршрута рассматривается как самостоятельный расчетный элемент.
2. В соответствии с заданным объемом и характером работы станции, определяется время занятия каждого выделенного элемента различными передвижениями – приемом, отправлением и передачей поездов, подачей и уборкой сменяемых локомотивов, а также маневровыми передвижениями по формуле:
где tм - время на приготовление маршрута и подачу сигнала разрешающего передвижения (табл. 5);
tвс - время на восприятие сигнала машинистом (0,1 мин);
L - расчетное расстояние для рассматриваемого передвижения, м;
v - средняя скорость передвижений в пределах расчетного расстояния, км/ч.
Время на приготовление маршрута. Таблица 5
Способ управления стрелками |
Поездные маршруты |
Маневровые передвижения |
Ручной |
3 – 6 |
2 – 3 |
Механическая централизация |
1 – 2 |
1 |
ЭЦ с раздельным управлением |
0,3 – 0,6 |
0,3 |
ЭЦ с маршрутным управлением |
0,2 – 0,3 |
0,2 |
Расстояние L определяется в зависимости от категории (поездной или маневровый) и вида (прием или отправление) маршрута.
При электрической централизации расстояние L определяется суммированием длин секций, входящих в маршрут, и длины поезда, причем начальной точкой отсчета в маршрутах приема является предупредительный сигнал, а в маршрутах отправления – выходной сигнал. Для маневровых маршрутов расстояние L слагается из длины маршрута (длин входящих секций) и длины маневрирующего состава.
Длина и средняя скорость поезда соответствующей категории и расстояние от предупредительного светофора до входного указываются в исходных данных к расчету разное, так как значение L для каждой секции будет определяться отдельно.
3. Зная время занятия элементов различными передвижениями и количество передвижений соответствующего вида, определяют загрузку каждого элемента как для ручного управления стрелками, так и для централизованного.
Загрузка любого элемента определяется выражением
где t1 ,t2 - время занятия элементов различными передвижениями;
n1, 2n - количество передвижений каждого рода за расчетный период (в качестве расчетного выбирается период наиболее интенсивной работы станции продолжительностью 4 – 6 ч).
Суммарные величины nt дают значение загрузки каждого из элементов за расчетный период.
4. Исходя из полученных в п.3 данных, определяют коэффициент загрузки каждого элемента за расчетный период T по формуле
Далее выявляется наиболее загруженный элемент, коэффициент загрузки которого сравнивается с нормативным (kн = 0,7 − 0,75 ). По результатам сравнения делаются соответствующие выводы с указанием мероприятий, которые могут привести к увеличению пропускной способности горловины станции.
Кроме
того, следует сравнить время занятия горловины станции при приеме поезда ( )
с величиной минимального интервала следования поездов по перегону I
min . Пропускная способность горловины может считаться достаточной,
если t пр < Imin.
В расчетах для примерной станции (см. ПРИЛОЖЕНИЕ 3) примем следующие исходные данные:
− размеры движения (пар поездов в сутки):
грузовых – 30,
пассажирских – 25,
пригородных – 15,
маневровых – 10;
− длина поезда (м):
грузового – 850,
пассажирского – 300,
пригородного – 240,
маневрового – 100;
− средняя скорость движения (км/ч):
прием и отправление грузового – 35,
прием и отправление пассажирского – 35,
прием и отправление пригородного –40,
маневровые передвижения – 20;
− длина блок-участка между предвходным и входным светофором (м):
1000;
− коэффициент неравномерности 1,15;
− расчетный период 4 часа.
5.1 Расчет загрузки горловины станции при централизованных стрелках
5.1.1 Разбивка на расчетные элементы горловины станции
Разбивка на расчетные элементы при электрической централизации приведена в ПРИЛОЖЕНИИ 4. Число элементов определено с учетом применения посекционного размыкания маршрутов.
5.1.2 Определение длины расчетных элементов
Длина расчетных элементов при электрической централизации рассчитывается также по ординатам стрелок и сигналов. Для примерной станции длина элементов приведена в табл. 5.1.
Таблица длины расчетных элементов. Таблица 5.1
Номер элемента |
Граници элемента |
Расчет длины |
lэл, м |
I |
Сигнал Ч- сигнал М4 |
1272-892 |
380 |
II |
Сигнал М4- сигнал М12 |
892-828 |
64 |
III |
Сигнал М12- сигнал НII |
828-660 |
168 |
IV |
Сигнал М16- сигнал Н4 |
687-622 |
65 |
V |
Стрелка (632)- сигнал Н6 |
632-561 |
71 |
VI |
Стрелка (632)- сигнал Н8 |
632-500 |
132 |
VII |
Стрелка (632)- сигнал Н10 |
632-500 |
132 |
VIII |
Сигнал М2- сигнал М8 |
975-911 |
64 |
IX |
Сигнал М8- сигнал М14 |
911-803 |
108 |
X |
Сигнал М14- сигнал М18 |
803-635 |
168 |
XI |
Сигнал М18- сигнал НI |
635-559 |
76 |
XII |
Стрелка (571)- сигнал Н3 |
571-509 |
62 |
XIII |
Стрелка (571)- сигнал Н5 |
571-509 |
62 |
5.1.3 Определение длины маршрутов при различных передвижениях
Таблица длин маршрутов (табл. 5.2) при электрической централизации составлена на основании ПРИЛОЖЕНИЕ 4.
Таблица 5.2
Определение длины маршрутов при электрической централизации.
№ п/п |
Наименование передвижения |
номер элемента |
L эл |
L поезда |
I приближения |
L |
1 |
Прием четного пассажирского поезда на 6П |
I |
380 |
300 |
1000 |
1680 |
II |
64 |
300 |
1000 |
1744 |
||
III |
168 |
300 |
1000 |
1912 |
||
IV |
65 |
300 |
1000 |
1977 |
||
V |
71 |
300 |
1000 |
2048 |
||
Прием четного пассажирского поезда на 8П |
I |
380 |
300 |
1000 |
1680 |
|
II |
64 |
300 |
1000 |
1744 |
||
III |
168 |
300 |
1000 |
1912 |
||
IV |
65 |
300 |
1000 |
1977 |
||
V |
71 |
300 |
1000 |
2048 |
||
VI |
132 |
300 |
1000 |
2180 |
||
Прием четного пассажирского поезда на 10П |
I |
380 |
300 |
1000 |
1680 |
|
II |
64 |
300 |
1000 |
1744 |
||
III |
168 |
300 |
1000 |
1912 |
||
IV |
65 |
300 |
1000 |
1977 |
||
V |
71 |
300 |
1000 |
2048 |
||
VI |
132 |
300 |
1000 |
2180 |
||
VII |
132 |
300 |
1000 |
2312 |
||
2 |
Отправление нечетного пассажирского поезда с 6П |
V |
71 |
300 |
- |
371 |
IV |
65 |
300 |
- |
436 |
||
III |
168 |
300 |
- |
604 |
||
II |
64 |
300 |
- |
668 |
||
VIII |
64 |
300 |
- |
732 |
||
Отправление нечетного пассажирского поезда с 8П |
VI |
132 |
300 |
- |
432 |
|
V |
71 |
300 |
- |
503 |
||
IV |
65 |
300 |
- |
568 |
||
III |
168 |
300 |
- |
736 |
||
II |
64 |
300 |
- |
800 |
||
VIII |
64 |
300 |
- |
864 |
||
Отправление нечетного пассажирского поезда с 10П |
VII |
132 |
300 |
- |
432 |
|
VI |
132 |
300 |
- |
564 |
||
V |
71 |
300 |
- |
635 |
||
IV |
65 |
300 |
- |
700 |
||
III |
168 |
300 |
- |
868 |
||
II |
64 |
300 |
- |
932 |
||
VIII |
64 |
300 |
- |
996 |
Продолжение таблицы 5.2
№ п/п |
Наименование передвижения |
номер элемента |
L эл |
L поезда |
I приближения |
L |
3 |
Прием четного пригородного поезда на 6П |
I |
380 |
240 |
1000 |
1620 |
II |
64 |
240 |
1000 |
1684 |
||
III |
168 |
240 |
1000 |
1852 |
||
IV |
65 |
240 |
1000 |
1917 |
||
V |
71 |
240 |
1000 |
1988 |
||
Прием четного пригородного поезда на 8П |
I |
380 |
240 |
1000 |
1620 |
|
II |
64 |
240 |
1000 |
1684 |
||
III |
168 |
240 |
1000 |
1852 |
||
IV |
65 |
240 |
1000 |
1917 |
||
V |
71 |
240 |
1000 |
1988 |
||
VI |
132 |
240 |
1000 |
2120 |
||
Прием четного пригородного поезда на 10П |
I |
380 |
240 |
1000 |
1620 |
|
II |
64 |
240 |
1000 |
1684 |
||
III |
168 |
240 |
1000 |
1852 |
||
IV |
65 |
240 |
1000 |
1917 |
||
V |
71 |
240 |
1000 |
1988 |
||
VI |
132 |
240 |
1000 |
2120 |
||
VII |
132 |
240 |
1000 |
2252 |
||
4 |
Отправление нечетного пригородного поезда с 6П |
V |
71 |
240 |
- |
311 |
IV |
65 |
240 |
- |
376 |
||
III |
168 |
240 |
- |
544 |
||
II |
64 |
240 |
- |
608 |
||
VIII |
64 |
240 |
- |
672 |
||
Отправление нечетного пригородного поезда с 8П |
VI |
132 |
240 |
- |
372 |
|
V |
71 |
240 |
- |
443 |
||
IV |
65 |
240 |
- |
508 |
||
III |
168 |
240 |
- |
676 |
||
II |
64 |
240 |
- |
740 |
||
VIII |
64 |
240 |
- |
804 |
||
Отправление нечетного пригородного поезда с 10П |
VII |
132 |
240 |
- |
372 |
|
VI |
132 |
240 |
- |
504 |
||
V |
71 |
240 |
- |
575 |
||
IV |
65 |
240 |
- |
640 |
||
III |
168 |
240 |
- |
808 |
||
II |
64 |
240 |
- |
872 |
||
VIII |
64 |
240 |
- |
936 |
Продолжение таблицы 5.2
№ п/п |
Наименование передвижения |
номер элемента |
L эл |
L поезда |
I приближения |
L |
5 |
Прием четного грузового поезда на 4П |
I |
380 |
700 |
1000 |
2080 |
II |
64 |
700 |
1000 |
2144 |
||
III |
168 |
700 |
1000 |
2312 |
||
IV |
65 |
700 |
1000 |
2377 |
||
Прием четного грузового поезда на IIП |
I |
380 |
700 |
1000 |
2080 |
|
II |
64 |
700 |
1000 |
2144 |
||
III |
168 |
700 |
1000 |
2312 |
||
Прием четного грузового поезда на IП |
I |
380 |
700 |
1000 |
2080 |
|
II |
64 |
700 |
1000 |
2144 |
||
III |
168 |
700 |
1000 |
2312 |
||
X |
168 |
700 |
1000 |
2480 |
||
XI |
76 |
700 |
1000 |
2556 |
||
Прием четного грузового поезда на 3П |
I |
380 |
700 |
1000 |
2080 |
|
II |
64 |
700 |
1000 |
2144 |
||
III |
168 |
700 |
1000 |
2312 |
||
X |
168 |
700 |
1000 |
2480 |
||
XI |
76 |
700 |
1000 |
2556 |
||
XII |
62 |
700 |
1000 |
2618 |
||
Прием четного грузового поезда на 5П |
I |
380 |
700 |
1000 |
2080 |
|
II |
64 |
700 |
1000 |
2144 |
||
III |
168 |
700 |
1000 |
2312 |
||
X |
168 |
700 |
1000 |
2480 |
||
XI |
76 |
700 |
1000 |
2556 |
||
XII |
62 |
700 |
1000 |
2618 |
||
XIII |
62 |
700 |
1000 |
2680 |
||
6 |
Отправление нечетного грузового поезда с 4П |
IV |
65 |
700 |
- |
765 |
III |
168 |
700 |
- |
933 |
||
II |
64 |
700 |
- |
997 |
||
VIII |
64 |
700 |
- |
1061 |
||
Отправление нечетного грузового поезда с IП |
XI |
76 |
700 |
- |
776 |
|
X |
168 |
700 |
- |
944 |
||
IX |
108 |
700 |
- |
1052 |
||
VIII |
64 |
700 |
- |
1116 |
||
Отправление нечетного грузового поезда с 3П |
XII |
62 |
700 |
- |
762 |
|
XI |
76 |
700 |
- |
838 |
||
X |
168 |
700 |
- |
1006 |
||
IX |
108 |
700 |
- |
1114 |
||
VIII |
64 |
700 |
- |
1178 |
||
Отправление нечетного грузового поезда с 3П |
XIII |
62 |
700 |
- |
762 |
|
XI |
76 |
700 |
- |
838 |
||
X |
168 |
700 |
- |
1006 |
||
IX |
108 |
700 |
- |
1114 |
||
VIII |
64 |
700 |
- |
1178 |
Окончание таблицы 5.2
№ п/п |
Наименование передвижения |
номер элемента |
L эл |
L поезда |
I приближения |
L |
7 |
Маневры по четному главному пути |
I |
380 |
100 |
- |
480 |
II |
64 |
100 |
- |
544 |
||
III |
168 |
100 |
- |
712 |
||
8 |
Маневры по нечетному главному пути |
VIII |
64 |
100 |
- |
164 |
IX |
108 |
100 |
- |
272 |
||
X |
168 |
100 |
- |
440 |
||
XI |
76 |
100 |
- |
516 |
5.1.4 Расчет времени занятия каждого элемента различными
передвижениями
Расчет времени занятия элементов горловины при электрической централизации производится с использованием данных табл. П.4.7 и по той же методике, что и при нецентрализованных стрелках. Расчет сведен в табл. 5.3.
При определении времени занятия элементов горловины при приеме поездов производится некоторое снижение скорости передвижений,
которое сделано ориентировочно. Для более точных расчетов следует использовать кривые скорости, выполненные на основании тяговых расчетов.
Таблица 5.3
Определение времени занятия элементов различными передвижениями
№п/п |
Наименование передвижения |
номер элемента |
L |
v, км/ч |
0,06L/v |
tвс |
tм |
t, мин |
tпр |
1 |
Прием четного пассажирского поезда на 6П |
I |
1680 |
35 |
2,88 |
0,10 |
0,30 |
3,3 |
3,28 |
II |
1744 |
35 |
2,99 |
0,10 |
0,30 |
3,4 |
3,39 |
||
III |
1912 |
34 |
3,37 |
0,10 |
0,30 |
3,8 |
3,77 |
||
IV |
1977 |
33 |
3,59 |
0,10 |
0,30 |
4,0 |
3,99 |
||
V |
2048 |
32 |
3,84 |
0,10 |
0,30 |
4,2 |
4,24 |
||
Прием четного пассажирского поезда на 8П |
I |
1680 |
35 |
2,88 |
0,10 |
0,30 |
3,3 |
3,28 |
|
II |
1744 |
35 |
2,99 |
0,10 |
0,30 |
3,4 |
3,39 |
||
III |
1912 |
34 |
3,37 |
0,10 |
0,30 |
3,8 |
3,77 |
||
IV |
1977 |
33 |
3,59 |
0,10 |
0,30 |
4,0 |
3,99 |
||
V |
2048 |
32 |
3,84 |
0,10 |
0,30 |
4,2 |
4,24 |
||
VI |
2180 |
31 |
4,22 |
0,10 |
0,30 |
4,6 |
4,62 |
||
Прием четного пассажирского поезда на 10П |
I |
1680 |
35 |
2,88 |
0,10 |
0,30 |
3,3 |
3,28 |
|
II |
1744 |
35 |
2,99 |
0,10 |
0,30 |
3,4 |
3,39 |
||
III |
1912 |
34 |
3,37 |
0,10 |
0,30 |
3,8 |
3,77 |
||
IV |
1977 |
33 |
3,59 |
0,10 |
0,30 |
4,0 |
3,99 |
||
V |
2048 |
32 |
3,84 |
0,10 |
0,30 |
4,2 |
4,24 |
||
VI |
2180 |
31 |
4,22 |
0,10 |
0,30 |
4,6 |
4,62 |
||
VII |
2312 |
30 |
4,62 |
0,10 |
0,30 |
5,0 |
5,02 |
||
2 |
Отправление нечетного пассажирского поезда с 6П |
V |
371 |
35 |
0,64 |
0,10 |
0,30 |
1,0 |
1,04 |
IV |
436 |
35 |
0,75 |
0,10 |
0,30 |
1,1 |
1,15 |
||
III |
604 |
35 |
1,04 |
0,10 |
0,30 |
1,4 |
1,44 |
||
II |
668 |
35 |
1,15 |
0,10 |
0,30 |
1,5 |
1,55 |
||
VIII |
732 |
35 |
1,25 |
0,10 |
0,30 |
1,7 |
1,65 |
||
Отправление нечетного пассажирского поезда с 8П |
VI |
432 |
35 |
0,74 |
0,10 |
0,30 |
1,1 |
1,14 |
|
V |
503 |
35 |
0,86 |
0,10 |
0,30 |
1,3 |
1,26 |
||
IV |
568 |
35 |
0,97 |
0,10 |
0,30 |
1,4 |
1,37 |
||
III |
736 |
35 |
1,26 |
0,10 |
0,30 |
1,7 |
1,66 |
||
II |
800 |
35 |
1,37 |
0,10 |
0,30 |
1,8 |
1,77 |
||
VIII |
864 |
35 |
1,48 |
0,10 |
0,30 |
1,9 |
1,88 |
||
Отправление нечетного пассажирского поезда с 10П |
VII |
432 |
35 |
0,74 |
0,10 |
0,30 |
1,1 |
1,14 |
|
VI |
564 |
35 |
0,97 |
0,10 |
0,30 |
1,4 |
1,37 |
||
V |
635 |
35 |
1,09 |
0,10 |
0,30 |
1,5 |
1,49 |
||
IV |
700 |
35 |
1,20 |
0,10 |
0,30 |
1,6 |
1,60 |
||
III |
868 |
35 |
1,49 |
0,10 |
0,30 |
1,9 |
1,89 |
||
II |
932 |
35 |
1,60 |
0,10 |
0,30 |
2,0 |
2,00 |
||
VIII |
996 |
35 |
1,71 |
0,10 |
0,30 |
2,1 |
2,11 |
Продолжение таблицы 5.3
№п/п |
Наименование передвижения |
номер элемента |
L |
v, км/ч |
0,06L/v |
tвс |
tм |
t, мин |
tпр |
3 |
Прием четного пригородного поезда на 6П |
I |
1620 |
40 |
2,43 |
0,10 |
0,30 |
2,8 |
2,83 |
II |
1684 |
40 |
2,53 |
0,10 |
0,30 |
2,9 |
2,93 |
||
III |
1852 |
39 |
2,85 |
0,10 |
0,30 |
3,2 |
3,25 |
||
IV |
1917 |
38 |
3,03 |
0,10 |
0,30 |
3,4 |
3,43 |
||
V |
1988 |
37 |
3,22 |
0,10 |
0,30 |
3,6 |
3,62 |
||
Прием четного пригородного поезда на 8П |
I |
1620 |
40 |
2,43 |
0,10 |
0,30 |
2,8 |
2,83 |
|
II |
1684 |
40 |
2,53 |
0,10 |
0,30 |
2,9 |
2,93 |
||
III |
1852 |
39 |
2,85 |
0,10 |
0,30 |
3,2 |
3,25 |
||
IV |
1917 |
38 |
3,03 |
0,10 |
0,30 |
3,4 |
3,43 |
||
V |
1988 |
37 |
3,22 |
0,10 |
0,30 |
3,6 |
3,62 |
||
VI |
2120 |
36 |
3,53 |
0,10 |
0,30 |
3,9 |
3,93 |
||
Прием четного пригородного поезда на 10П |
I |
1620 |
40 |
2,43 |
0,10 |
0,30 |
2,8 |
2,83 |
|
II |
1684 |
40 |
2,53 |
0,10 |
0,30 |
2,9 |
2,93 |
||
III |
1852 |
39 |
2,85 |
0,10 |
0,30 |
3,2 |
3,25 |
||
IV |
1917 |
38 |
3,03 |
0,10 |
0,30 |
3,4 |
3,43 |
||
V |
1988 |
37 |
3,22 |
0,10 |
0,30 |
3,6 |
3,62 |
||
VI |
2120 |
36 |
3,53 |
0,10 |
0,30 |
3,9 |
3,93 |
||
VII |
2252 |
35 |
3,86 |
0,10 |
0,30 |
4,3 |
4,26 |
||
4 |
Отправление нечетного пригородного поезда с 6П |
V |
311 |
40 |
0,47 |
0,10 |
0,30 |
0,9 |
0,87 |
IV |
376 |
40 |
0,56 |
0,10 |
0,30 |
1,0 |
0,96 |
||
III |
544 |
40 |
0,82 |
0,10 |
0,30 |
1,2 |
1,22 |
||
II |
608 |
40 |
0,91 |
0,10 |
0,30 |
1,3 |
1,31 |
||
VIII |
672 |
40 |
1,01 |
0,10 |
0,30 |
1,4 |
1,41 |
||
Отправление нечетного пригородного поезда с 8П |
VI |
372 |
40 |
0,56 |
0,10 |
0,30 |
1,0 |
0,96 |
|
V |
443 |
40 |
0,66 |
0,10 |
0,30 |
1,1 |
1,06 |
||
IV |
508 |
40 |
0,76 |
0,10 |
0,30 |
1,2 |
1,16 |
||
III |
676 |
40 |
1,01 |
0,10 |
0,30 |
1,4 |
1,41 |
||
II |
740 |
40 |
1,11 |
0,10 |
0,30 |
1,5 |
1,51 |
||
VIII |
804 |
40 |
1,21 |
0,10 |
0,30 |
1,6 |
1,61 |
||
Отправление нечетного пригородного поезда с 10П |
VII |
372 |
40 |
0,56 |
0,10 |
0,30 |
1,0 |
0,96 |
|
VI |
504 |
40 |
0,76 |
0,10 |
0,30 |
1,2 |
1,16 |
||
V |
575 |
40 |
0,86 |
0,10 |
0,30 |
1,3 |
1,26 |
||
IV |
640 |
40 |
0,96 |
0,10 |
0,30 |
1,4 |
1,36 |
||
III |
808 |
40 |
1,21 |
0,10 |
0,30 |
1,6 |
1,61 |
||
II |
872 |
40 |
1,31 |
0,10 |
0,30 |
1,7 |
1,71 |
||
VIII |
936 |
40 |
1,40 |
0,10 |
0,30 |
1,8 |
1,80 |
Продолжение таблицы 5.3
№п/п |
Наименование передвижения |
номер элемента |
L |
v, км/ч |
0,06L/v |
tвс |
tм |
t, мин |
tпр |
5 |
Прием четного грузового поезда на 4П |
I |
2080 |
35 |
3,57 |
0,10 |
0,30 |
4,0 |
3,97 |
II |
2144 |
34 |
3,78 |
0,10 |
0,30 |
4,2 |
4,18 |
||
III |
2312 |
33 |
4,20 |
0,10 |
0,30 |
4,6 |
4,60 |
||
IV |
2377 |
32 |
4,46 |
0,10 |
0,30 |
4,9 |
4,86 |
||
Прием четного грузового поезда на IIП |
I |
2080 |
35 |
3,57 |
0,10 |
0,30 |
4,0 |
3,97 |
|
II |
2144 |
34 |
3,78 |
0,10 |
0,30 |
4,2 |
4,18 |
||
III |
2312 |
33 |
4,20 |
0,10 |
0,30 |
4,6 |
4,60 |
||
Прием четного грузового поезда на IП |
I |
2080 |
35 |
3,57 |
0,10 |
0,30 |
4,0 |
3,97 |
|
II |
2144 |
34 |
3,78 |
0,10 |
0,30 |
4,2 |
4,18 |
||
III |
2312 |
33 |
4,20 |
0,10 |
0,30 |
4,6 |
4,60 |
||
X |
2480 |
32 |
4,65 |
0,10 |
0,30 |
5,1 |
5,05 |
||
XI |
2556 |
31 |
4,95 |
0,10 |
0,30 |
5,3 |
5,35 |
||
Прием четного грузового поезда на 3П |
I |
2080 |
35 |
3,57 |
0,10 |
0,30 |
4,0 |
3,97 |
|
II |
2144 |
34 |
3,78 |
0,10 |
0,30 |
4,2 |
4,18 |
||
III |
2312 |
33 |
4,20 |
0,10 |
0,30 |
4,6 |
4,60 |
||
X |
2480 |
32 |
4,65 |
0,10 |
0,30 |
5,1 |
5,05 |
||
XI |
2556 |
31 |
4,95 |
0,10 |
0,30 |
5,3 |
5,35 |
||
XII |
2618 |
30 |
5,24 |
0,10 |
0,30 |
5,6 |
5,64 |
||
Прием четного грузового поезда на 5П |
I |
2080 |
35 |
3,57 |
0,10 |
0,30 |
4,0 |
3,97 |
|
II |
2144 |
34 |
3,78 |
0,10 |
0,30 |
4,2 |
4,18 |
||
III |
2312 |
33 |
4,20 |
0,10 |
0,30 |
4,6 |
4,60 |
||
X |
2480 |
32 |
4,65 |
0,10 |
0,30 |
5,1 |
5,05 |
||
XI |
2556 |
31 |
4,95 |
0,10 |
0,30 |
5,3 |
5,35 |
||
XII |
2618 |
30 |
5,24 |
0,10 |
0,30 |
5,6 |
5,64 |
||
XIII |
2680 |
29 |
5,54 |
0,10 |
0,30 |
5,9 |
5,94 |
||
6 |
Отправление нечетного грузового поезда с 4П |
IV |
765 |
35 |
1,31 |
0,10 |
0,30 |
1,7 |
1,71 |
III |
933 |
35 |
1,60 |
0,10 |
0,30 |
2,0 |
2,00 |
||
II |
997 |
35 |
1,71 |
0,10 |
0,30 |
2,1 |
2,11 |
||
VIII |
1061 |
35 |
1,82 |
0,10 |
0,30 |
2,2 |
2,22 |
||
Отправление нечетного грузового поезда с IП |
XI |
776 |
35 |
1,33 |
0,10 |
0,30 |
1,7 |
1,73 |
|
X |
944 |
35 |
1,62 |
0,10 |
0,30 |
2,0 |
2,02 |
||
IX |
1052 |
35 |
1,80 |
0,10 |
0,30 |
2,2 |
2,20 |
||
VIII |
1116 |
35 |
1,91 |
0,10 |
0,30 |
2,3 |
2,31 |
||
Отправление нечетного грузового поезда с 3П |
XII |
762 |
35 |
1,31 |
0,10 |
0,30 |
1,7 |
1,71 |
|
XI |
838 |
35 |
1,44 |
0,10 |
0,30 |
1,8 |
1,84 |
||
X |
1006 |
35 |
1,72 |
0,10 |
0,30 |
2,1 |
2,12 |
||
IX |
1114 |
35 |
1,91 |
0,10 |
0,30 |
2,3 |
2,31 |
||
VIII |
1178 |
35 |
2,02 |
0,10 |
0,30 |
2,4 |
2,42 |
||
Отправление нечетного грузового поезда с 5П |
XIII |
762 |
35 |
1,31 |
0,10 |
0,30 |
1,7 |
1,71 |
|
XI |
838 |
35 |
1,44 |
0,10 |
0,30 |
1,8 |
1,84 |
||
X |
1006 |
35 |
1,72 |
0,10 |
0,30 |
2,1 |
2,12 |
||
IX |
1114 |
35 |
1,91 |
0,10 |
0,30 |
2,3 |
2,31 |
||
VIII |
1178 |
35 |
2,02 |
0,10 |
0,30 |
2,4 |
2,42 |
Окончание таблицы 5.3
№п/п |
Наименование передвижения |
номер элемента |
L |
v, км/ч |
0,06L/v |
tвс |
tм |
t, мин |
tпр |
7 |
Маневры по четному главному пути |
I |
480 |
20 |
1,44 |
0,10 |
0,20 |
1,7 |
1,74 |
II |
544 |
20 |
1,63 |
0,10 |
0,20 |
1,9 |
1,93 |
||
III |
712 |
20 |
2,14 |
0,10 |
0,20 |
2,4 |
2,44 |
||
8 |
Маневры по нечетному главному пути |
VIII |
164 |
20 |
0,49 |
0,10 |
0,20 |
0,8 |
0,79 |
IX |
272 |
20 |
0,82 |
0,10 |
0,20 |
1,1 |
1,12 |
||
X |
440 |
20 |
1,32 |
0,10 |
0,20 |
1,6 |
1,62 |
||
XI |
516 |
20 |
1,55 |
0,10 |
0,20 |
1,8 |
1,85 |
5.1.5
Определение времени загрузки каждого элемента горловины станции всеми
передвижениями
Расчет загрузки элементов горловины различными передвижениями при электрической централизации произведен на основании данных табл. 5.4.
Расчет загрузки элементов горловины всеми передвижениями при электрической централизации. Таблица 5.4
№ п/п |
Наименование передвижения |
ni расч |
Загрузка элемента |
|||||||||||||||||||||||||
I |
II |
III |
IV |
V |
VI |
VII |
VIII |
IX |
X |
XI |
XII |
XIII |
||||||||||||||||
t1 |
n1t1 |
t2 |
n1t2 |
t3 |
n1t3 |
t4 |
n1t4 |
t5 |
n1t5 |
t6 |
n1t6 |
t7 |
n1t7 |
t8 |
n1t8 |
t9 |
n1t9 |
t10 |
n1t10 |
t11 |
n1t11 |
t12 |
n1t12 |
t13 |
n1t13 |
|||
1 |
Прием четного пассажирского поезда на 6П |
1 |
3,3 |
3,3 |
3,4 |
3,4 |
3,8 |
3,8 |
4,0 |
4,0 |
4,2 |
4,2 |
||||||||||||||||
на 8П |
2 |
3,0 |
6,0 |
3,0 |
6,0 |
3,8 |
7,2 |
4,0 |
8,0 |
8,2 |
8,4 |
4,6 |
9,2 |
|||||||||||||||
на 10П |
2 |
3,0 |
6,0 |
3,0 |
6,0 |
3,8 |
7,2 |
4,0 |
8,0 |
8,2 |
8,4 |
4,6 |
9,2 |
5,0 |
10,0 |
|||||||||||||
2 |
Отправление нечетного пассажирского поезда с 6П |
1 |
1,5 |
1,5 |
1,4 |
1,4 |
1,1 |
1,1 |
1,0 |
1,0 |
1,7 |
1,7 |
||||||||||||||||
на 8П |
2 |
1,8 |
3,6 |
1,7 |
3,4 |
1,4 |
2,8 |
1,3 |
2,6 |
1,1 |
2,2 |
1,9 |
3,8 |
|||||||||||||||
на 10П |
2 |
2,0 |
4,0 |
1,9 |
3,8 |
1,6 |
3,2 |
1,5 |
3,0 |
1,4 |
2,8 |
1,1 |
2,2 |
2,1 |
4,2 |
|||||||||||||
3 |
Прием четного пригородного поезда на 6П |
1 |
2,8 |
2,8 |
2,9 |
2,9 |
3,2 |
3,2 |
3,4 |
3,4 |
3,6 |
3,6 |
||||||||||||||||
на 8П |
1 |
2,8 |
2,8 |
2,9 |
2,9 |
3,2 |
3,2 |
3,4 |
3,4 |
3,6 |
3,6 |
3,9 |
3,9 |
|||||||||||||||
на 10П |
1 |
2,8 |
2,8 |
2,9 |
2,9 |
3,2 |
3,2 |
3,4 |
3,4 |
3,6 |
3,6 |
3,9 |
3,9 |
4,3 |
4,3 |
|||||||||||||
4 |
Отправление нечетного пригородного поезда с 6П |
1 |
1,3 |
1,3 |
1,2 |
1,2 |
1,0 |
1,0 |
0,9 |
0,9 |
1,4 |
1,4 |
||||||||||||||||
на 8П |
1 |
1,5 |
1,5 |
1,4 |
1,4 |
1,2 |
1,2 |
1,1 |
1,1 |
1,0 |
1,0 |
1,6 |
1,6 |
|||||||||||||||
на 10П |
1 |
1,7 |
1,7 |
1,6 |
1,6 |
1,4 |
1,4 |
1,3 |
1,3 |
1,2 |
1,2 |
1,0 |
1,0 |
1,8 |
1,8 |
|||||||||||||
5 |
Прием четного грузового поезда на 4П |
2 |
4,0 |
8,0 |
4,2 |
8,4 |
4,6 |
9,2 |
4,9 |
9,8 |
||||||||||||||||||
на IIП |
1 |
4,0 |
4,0 |
4,2 |
4,2 |
4,6 |
4,6 |
|||||||||||||||||||||
на IП |
1 |
4,0 |
4,0 |
4,2 |
4,2 |
4,6 |
4,6 |
5,1 |
5,1 |
5,3 |
5,3 |
|||||||||||||||||
на 3П |
1 |
4,0 |
4,0 |
4,2 |
4,2 |
4,6 |
4,6 |
5,1 |
5,1 |
5,3 |
5,3 |
5,6 |
5,6 |
|||||||||||||||
на 5П |
1 |
4,0 |
4,0 |
4,2 |
4,2 |
4,6 |
4,6 |
5,1 |
5,1 |
5,3 |
5,3 |
5,6 |
5,6 |
5,9 |
5,9 |
|||||||||||||
6 |
Отправление нечетного грузового поезда с 4П |
2 |
2,1 |
4,2 |
2,0 |
4,0 |
1,7 |
3,4 |
2,2 |
4,4 |
||||||||||||||||||
на IП |
2 |
2,3 |
4,6 |
2,2 |
4,4 |
2,0 |
4,0 |
1,7 |
3,4 |
|||||||||||||||||||
на 3П |
1 |
2,4 |
2,4 |
2,3 |
2,3 |
2,1 |
2,1 |
1,8 |
1,8 |
1,7 |
1,7 |
|||||||||||||||||
на 5П |
1 |
2,4 |
2,4 |
2,3 |
2,3 |
2,1 |
2,1 |
1,8 |
1,8 |
1,7 |
1,7 |
|||||||||||||||||
7 |
Маневры по четному главному пути |
2 |
1,7 |
3,4 |
1,9 |
3,8 |
4,8 |
4,8 |
||||||||||||||||||||
8 |
Маневры по нечетному главному пути |
2 |
0,8 |
1,6 |
1,1 |
2,2 |
1,6 |
3,2 |
1,8 |
3,6 |
||||||||||||||||||
∑niti |
51,10 |
70,90 |
77,00 |
54,10 |
41,70 |
33,40 |
17,50 |
29,90 |
11,20 |
26,70 |
26,50 |
12,90 |
7,60 |
Наиболее загруженным элементом оказался элемент III, для которого коэффициент загрузки равен:
Так как kн > kз, при введении электрической централизации устройства смогут обеспечить заданный объем движения поездов.
Время занятия горловины станции при приеме пассажирского поезда равно:
Время занятия горловины станции при приеме пригородного поезда равно:
Время занятия горловины станции при приеме грузового поезда равно:
Так как t пр < I min (I min = 6,6мин), пропускная способность горловины станции считается достаточной.
ПРИЛОЖЕНИЕ 1
ПИЛОЖЕНИЕ 2
ПРИЛОЖЕНИЕ 3
ПРИЛОЖЕНИЕ 4
ПРИЛОЖЕНИЕ 5
ОБОЗНАЧЕНИЕ ЭЛЕМЕНТОВ И УСТРОЙСТВ НА СХЕМАТИЧЕСКОМ ПЛАНЕ СТАНЦИИ
|
Мачтовый светофор без лестницы |
|
Совмещенный карликовый светофор |
|
Карликовый светофор |
|
Трасса кабелей СЦБ |
|
Пост СЦ |
|
Пассажирское здание |
|
Стрелка, оборудованная электроприводом |
|
Красный |
|
Зеленый |
|
Желтый |
|
Белый |
|
Огонь сигнальный редко мигающий |
|
Заглушка сигнального огня |
Список использованных источников
1. «Эксплуатационные основы автоматики и телемеханики». Учебник для вузов Ж/Д транспорта / Вл.В. Сапожников, И.М. Кононов, А.А. Лыков, А.Б. Никитин, под редакцией проф. / Вл.В. Сапожникова: Маршрут, 2006 - 247с.
2. Валиев Ш.К., Валиев Р.Ш., Донцов В.К. Эксплуатационные основы проектирования схематического плана станции. Расчет пропускной способности горловины станции: Руководство к курсовому и дипломному проектированию систем железнодорожной автоматики и телемеханики. УрГУПС, 2006. -61с.
3. Новиков А.А., Шаклеина Л.Н. Эксплуатационные вопросы проектирования систем железнодорожной автоматики: Учебно- методическое пособие к курсовому и дипломному проектированию. УрГУПС, 2011. – 58с.
4. http://okzd-omgups.narod.ru/Zanyatie_5.html
5. http://pandia.org/text/78/510/65182.php
6. http://znanie.podelise.ru/docs/91779/index-3707-1.html?page=4
7. http://zab.megalink.ru/80/3_9565/3_9565.htm
8. http://znanie.podelise.ru/docs/91779/index-3758-1.html?page=10
http://edu.dvgups.ru/METDOC/GDTRAN/YAT/AT/SIS_ZSH_D_A_T/METOD
