МБОУ Лицей №153

Реферат по физике на тему:

ДВС(двигатель внутреннего сгорания)

Ученика 9В класса

Умаргалина Раиля

г.Уфа, 2020

Цель:

Наша цель выяснить, какой тип Д.В.С. лучше использовать для достижения определенных результатов.

История

Тепловые машины с момента появления отличались большими габаритами и это обусловленно в значительной степени применением внешнего сгорания. В то же время основная часть паровой машины (поршень и цилиндр) сравнительно невелика. Поэтому мысль изобретателей всё время возвращалась к возможности совмещения топлива с рабочим телом двигателя, позволившего затем значительно уменьшить габариты интенсифицировать процессы впуска и выпуска рабочего тела. Облегчение двигателей позволило устанавливать их на транспорте, в том числе даже на самолёт. Современные самолёты (кроме небольшого количества на электромоторах) комплектуются исключительно двигателями внутреннего сгорания - реактивными, турбореактивными, или поршневыми.

Прогресс в области ДВС тесно увязан с открытием и применением различных топлив, включая синтезированные. Поскольку состав рабочего тела (получающегося сгоранием топливо-воздушной смеси), теплотворная способность, скорость сгорания смеси, и параметры цикла (степень сжатия) зависит от применённого топлива, оно и определяет в значительной части массо-габаритные и мощностные показатели таких двигателей.

Первыми двигателями внутреннего сгорания, работавшими на газовом топливе, были двухтактные двигатели Ленуара (1860 г., Франция), Н. Отто и Э. Лангена (1867 г., Германия) и четырехтактный двигатель с предварительным сжатием смеси Н. Отто (1876 г.)

Организация в конце XIXв. промышленной переработки нефти способствовала созданию, а затем и производству двигателей внутреннего сгорания, работающих на жидком топливе: карбюраторные двигатели с искровым зажиганием, калоризаторные двигателии двигателисвоспламенениемотсжатия — дизели.

Наибольшее распространение среди них получил четырехтактный двигатель внутреннего сгорания, сконструированный в 1878 г. немецким изобретателем Н. Отто. Каждый рабочий цикл этого двигателя включал в себя четыре такта: впуск горючей смеси, ее сжатие, рабочий ход и выпуск продуктов сгорания. Отсюда и название двигателя — четырехтактный.

Двухтактный двигатель

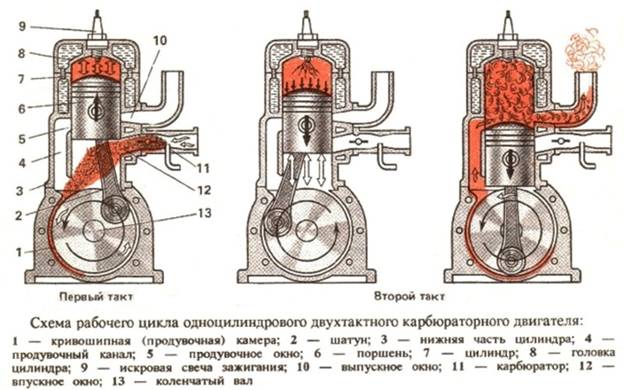

Двигатель двухтактного рабочего цикла состоит из картера (основной его части - базы), в который на шариковых подшипниках установлен коленчатый вал. Цилиндр крепится к блоку через винты или шпильки, которые проходят через все тело гильзы. Внутри цилиндра движется поршень - металлический стакан (чаще из алюминиевого сплава), опоясанный пружинящими кольцами (поршневые кольца), вложенными в канавки на поршне ниже жарового пояса. Во время сжатия или рабочего хода поршневые кольца не пропускают газы и запирают в промежутке между днищем поршня и стенками цилиндра. Поршень снабжен металлическим стержнем - пальцем, он соединяет поршень с шатуном. Шатун передаёт прямолинейное возвратно-поступательное движение поршня во вращательное движение коленчатого вала.

1.   Первый такт – сжатие. Происходит движение поршня от нижней мертвой точки, при этом вначале закрывается продувочное окно. Отработанные выхлопные газы выводятся через выпускное отверстие. В этот момент в кривошипной камере под днищем поршня образуется область разрежения, куда поступает обогащенная топливная смесь из

карбюратора

 (инжектора). Эта порция свежего воздуха выталкивает остатки выхлопных газов в выпускной коллектор. В момент наивысшего положения поршня происходит воспламенение смеси от свечи зажигания.

2.   Второй такт – рабочий ход или расширение. Температура и давление газов в камере сгорания резко увеличивается, под его действием поршень начинает движение к нижней мертвой точке, совершая полезную работу. Повышенное давление в кривошипной камере перекрывает впускной клапан, препятствуя попаданию отработанных газов в карбюратор. Через систему выпускных окон отработавшие газы уходят в

глушитель, а через продувочное окно начинает поступать свежая горючая смесь в камеру сгорания. В самой нижней точке действие второго такта заканчивается и процесс повторяется.

Двухтактный дизельный двигатель работает по такому же принципу, только у него отсутствует свеча зажигания, а воспламенение топлива происходит от сжатия. Поэтому степень сжатия в дизельных двс намного выше бензиновых.

Двухтактный двигатель совершает полный цикл за один оборот коленвала, это позволяет получить большую удельную литровую мощность чем у 4-х тактного движка при тех же оборотах двигателя. Однако, кпд двухтактника будет ниже из-за несовершенства механизма фаз газораспределения, неизбежных потерь топливной смеси в процессе продувки и неполного рабочего хода поршня.

Двухтактный двигатель сильно греется, потому что во время работы высвобождается большая тепловая энергия. Иногда может потребоваться дополнительное охлаждение. В мотоциклах редко используются двухтактные моторы с большим количеством цилиндров, чаще всего применяется одноцилиндровый мотор с воздушным охлаждением.

При работе по двухтактному циклу поршень совершает меньше движений за один такт, а нагрузка вспомогательных газораспределительных, смазочных и охлаждающих систем на коленвал ниже или отсутствует совсем. Поэтому износ поршневой группы у них будет ниже. Если для легкой техники это не является решающим фактором, то тихоходный двухтактный дизельный двигатель может иметь в несколько раз больший ресурс, чем все остальные двс. Поэтому они нашли широкое распространение в тепловозах, генераторах, судовых двигателях.

Расход топлива у двухтактника будет выше на 25-30 %, шумность и вибрации тоже. Двигатель невозможно вписать в жесткие экологические нормы, даже если использовать инжекторные системы впуска и наддув. Большой расход воздуха требует применения специальных воздушных фильтров.

Четырёхтактный двигатель

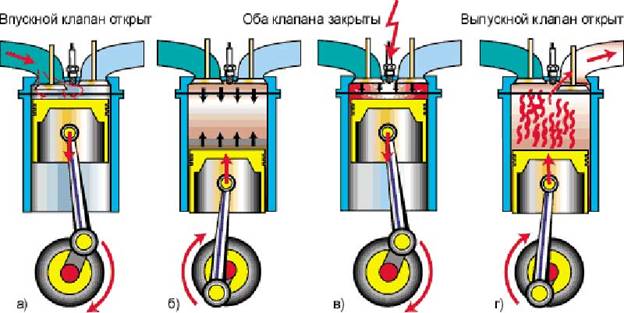

1 такт: Впуск.

В течение этого такта поршень опускается из верхней мёртвой точки (ВМТ) в нижнюю мёртвую точку (НМТ). При этом кулачки распредвала открывают впускной клапан, и через этот клапан в цилиндр засасывается свежая топливно-воздушная смесь.

2 такт: Сжатие.

Поршень идёт из Нижней Мертвой Точки в ВМТ, сжимая рабочую смесь. При этом значительно возрастает температура смеси. Отношение рабочего объёма цилиндра в НМТ и объёма камеры сгорания в ВМТ называется степенью сжатия.

Степень сжатия — очень важный параметр, обычно, чем она больше, тем больше топливная экономичность двигателя. Однако, для двигателя с большей степенью сжатия требуется топливо с большим октановым числом, которое дороже.

3 такт: Сгорание и расширение (рабочий ход поршня).

Незадолго до конца цикла сжатия топливовоздушная смесь поджигается искрой от свечи зажигания. Во время пути поршня из ВМТ в НМТ топливо сгорает, и под действием тепла сгоревшего топлива рабочая смесь расширяется, толкая поршень.

4 такт: Выпуск.

После НМТ рабочего цикла открывается выпускной клапан, и движущийся вверх поршень вытесняет отработанные газы из цилиндра двигателя. При достижении поршнем ВМТ выпускной клапан закрывается и цикл начинается сначала.

Недостатки четырёхтактных двигателей: Все холостые ходы (впуск, сжатие, выпуск) совершаются за счёт кинетической энергии, запасённой кривошипно шатунным механизмом и связанными с ним деталями во время рабочего хода, в процессе которого химическая энергия топлива превращается в механическую энергию движущихся частей двигателя. Поскольку сгорание происходит в доли секунд, то оно сопровождается быстрым увеличением нагрузки на крышку (головку) цилиндра, поршень и другие детали двигателя внутреннего сгорания. Наличие такой нагрузки неизбежно приводит к необходимости увеличить массу движущихся деталей (для повышения прочности), что в свою очередь сопровождается ростом инерционных нагрузок на движущиеся детали.

Преимущества четырёхтактных двигателей:

 -экономичность расхода топлива;

 -надежность;

 -простота обслуживания;

 -четырехтактный двигатель работает тише и устойчивей.

 В отличие от двухтактного двигателя, в котором смазка коленвала, подшипников коленвала, компрессионных колец, поршня, пальца поршня и цилиндра осуществляется благодаря добавлению масла в топливо; коленвал четырехтактного двигателя находится в масляной ванне. Благодаря этому нет необходимости смешивать бензин с маслом или доливать масло в специальный бачок. Достаточно залить чистый бензин в топливный бак и можно ехать, при этом отпадает необходимость покупки специального масла для 2-тактных двигателей.

Вывод:

Наибольшее применение двухтактные двигатели нашли в мототранспорте. Имея весьма небольшие размеры, такой мотор можно применять на мопедах, мотоциклах и мотороллерах. Кроме того, двигатели таких габаритов нашли широкое применение в бензиновых пилах. Дело в том, что для приведения цепи в действия совсем не нужны высокие характеристики, главное создать определенную частоту вращения, при которой бензопила будет способна справиться со своими основными обязанностями.

4-х тактные моторы применяются в нашей повседневной жизни очень широко. Их мощность напрямую зависит от объема и количества цилиндров.
Устанавливают ДВС в автомобилях и самолетах, тракторах и тепловозах. Применяются они также на судах морского и речного флота.
