ДЕПАРТАМЕНТ ОБРАЗОВАНИЯ И МОЛОДЁЖНОЙ ПОЛИТИКИ

ХАНТЫ-МАНСИЙСКОГО АВТОНОМНОГО ОКРУГА-ЮГРЫ

БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ

ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

ХАНТЫ-МАНСИЙСКОГО АВТОНОМНОГО ОКРУГА-ЮГРЫ

«НЯГАНСКИЙ ТЕХНОЛОГИЧЕСКИЙ КОЛЛЕДЖ»

Рассмотрено на заседании ПЦК «Естественнонаучных и точных дисциплин» От   « 15  »  января 2016 г. Протокол № 3 Председатель ПЦК _____________________М.И. Лейсле

СОГЛАСОВАНО: Заместитель директора по учебной работе _______________О.В. Перминова «  15  »     января  2016г.

Методическое пособие для студентов

по выполнению курсового проекта

по МДК.01.01. Организация, принципы построения и функционирования компьютерных сетей

на тему: " Проектирование локальной сети и сетевых интерфейсов организации по заданным параметрам"

специальность: 09.02.02 "Компьютерные сети"

Год обучения: 2

Семестр: 4

Составитель: И.В. Ворванина

Нягань, 2016

Содержание

Цель курсового проекта                                                                         3

Содержание курсового проекта                                                            4

Правила оформления
       9

Защита курсового проекта                                                                   17

Приложение А. Оформление титульного листа курсового проекта      18

Приложение Б. Пример оформления схемы локальной сети в кабинете информатики в учебном заведении                                                          19

Целью курсового проекта является:

Ø     систематизация и закрепление полученных теоретических знаний и практических умений по изученным дисциплинам;

Ø     формирование умений применять теоретические знания при решении профессиональных задач;

Ø     формирование умения использовать справочную, нормативную документацию;

Ø     развитие творческой инициативы, самостоятельности, ответственности и организованности;

Ø     подготовка к итоговой государственной аттестации.

По содержанию курсовой проект носит практический характер. По объему курсовой  проект должен быть не менее 20-25 страниц  печатного текста.

Темой курсового проекта является проектирование локальной сети и сетевых интерфейсов организации по заданным параметрам (параметры организации определяются в соответствии с техническим заданием к теме курсового проекта согласно номеру задания).

Правила оформления текстовых документов должны соответствовать требованиям ГОСТ 2.105-95.   Работа должна быть выполнена на листах белой бумаги формата А4 (шрифт 14). Текст набирается и редактируется с помощью текстовых редакторов в среде WINDOWS.

Иллюстрации могут быть расположены как по тексту, так и в Приложении. Иллюстрации должны быть выполнены в соответствии с требованиями стандартов ЕСКД.

Курсовая работа должна быть написана деловым инженерным языком, мысли изложены точно и кратко. Наличие орфографических, синтаксических ошибок влечет за собой снижение оценки и исключает оценку «отлично».

Не допускается сокращение слов в тексте, кроме  общепринятых сокращений.

Однотипные и многократно повторяющиеся расчеты приводятся только один раз, а результаты расчетов сводятся в таблицу. Для всех вычисленных величин должны быть приведены размерности.

Список литературы оформляется в соответствии с требованиями ГОСТ 7.1-84.

Материал, дополняющий текст курсовой работы, допускается помещать в приложениях. Приложения оформляют как продолжение данного документа на последующих его листах или выпускают в виде самостоятельного документа.

Все приложения должны быть перечислены в содержании документа с указанием их номера и заголовков.

Содержание  включает наименование всех разделов, подразделов и пунктов с указанием номера страниц, на которых размещается начало материала.

Справочные материалы для курсового проектирования выдаются преподавателем или могут быть подобраны студентом самостоятельно в журналах, каталогах или в других источниках информации.

Содержание курсового проекта

Курсовой проект должен включать следующие разделы:

ВВЕДЕНИЕ

Глава 1.         ПЛАНИРОВАНИЕ РАЗМЕЩЕНИЯ ВЫЧИСЛИТЕЛЬНОЙ СЕТИ

1.1.  Требования к помещениям и организации вычислительной сети предприятия

1.2.  Выбор оборудования для вычислительной системы

1.3.  Системные требования программного обеспечения

1.4.  Спецификация персональных компьютеров, серверов и периферийного оборудования

Глава 2.         РАСЧЕТ ЛОКАЛЬНОЙ ВЫЧИСЛИТЕЛЬНОЙ СЕТИ

2.1. Выбор сетевого оборудования и типа кабельного соединения

2.2. Расчет длины кабеля

2.3. Расчет PDV и PVV

2.4. Расчет стоимости проекта

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

Приложение 1. Схема организации локальной сети предприятия

Глоссарий

ВВЕДЕНИЕ

Во введении необходимо отразить цель, актуальность, задачи и значение курсового проекта. Указать назначение организации, в которой планируется разместить локальную сеть, необходимость проведения локальной сети, принцип организации работы компьютерной сети (по варианту задания). Обзор литературы по данной теме проекта с указанием авторов учебников, пособий, электронных ресурсов.

Объём раздела 1-2 листа.

Глава 1. ПЛАНИРОВАНИЕ РАЗМЕЩЕНИЯ ВЫЧИСЛИТЕЛЬНОЙ СЕТИ

1.1.  Требования к помещениям и организации вычислительной сети предприятия

При размещении подразделений организации следует учитывать следующее:

–не рекомендуется разделять крупное подразделение более чем на 2 соседних помещения;

–не целесообразно размещать в одном помещении два разных подразделения;

–помещение, занимаемое руководителем организации должно быть большим и допускать проведение там совещаний, кроме того, секретарь должен находиться в смежном помещении, и вход к руководителю возможен только через секретаря; кабинет руководителя организации отделен от других;

–для размещения центрального узла сети необходимо отдельное помещение, в котором допускается наличие рабочих мест только для соответствующих специалистов;

–при размещении рабочих мест в помещении следует учитывать возможность последующей прокладки сетевого кабеля до каждого рабочего места;

–при возможности следует избегать размещения кабельных каналов на стенах с оконными проемами, так как обычно под оконными проемами располагаются радиаторы системы парового отопления и, следовательно, расположение кабельного канала на высоте, целесообразной для размещения розеток, оказывается невозможным.

1.2.  Выбор оборудования для вычислительной системы

Определение необходимого оборудования производится исходя из перечня тех должностных обязанностей работника, для которых могут понадобиться какие – либо технические средства.

Допускается вставить фотографии оборудования и технические характеристики. Можно оформить фотографии в Приложении.

            1.3.  Системные требования программного обеспечения

Определение необходимого программного обеспечения производится исходя из перечня тех должностных обязанностей работника, для которых могут понадобиться какие – либо технические средства.

Вставить фотографии ПО и технические характеристики. Можно оформить фотографии в Приложении.

1.4.  Спецификация персональных компьютеров, серверов и периферийного оборудования

Описать спецификацию персональных компьютеров, серверов и периферийного оборудования. Приветствуется зарисовать или представить типовое рабочее место в Приложении.

Глава 2. РАСЧЕТ ЛОКАЛЬНОЙ ВЫЧИСЛИТЕЛЬНОЙ СЕТИ

2.1. Выбор сетевого оборудования и типа кабельного соединения

Выбрать сетевое оборудование вычислительной системы для организации работоспособной сети,  которое требуется в данном проекте (серверы, коммутаторы, концентраторы, маршрутизаторы), выбрать тип кабельной системы, обосновать свой выбор.

2.2. Расчет длины кабеля

Рассчитать длину кабеля удобнее от схемы предприятия с указанием размещения комнат и оборудования вычислительной системы, данные о кабеле занести в таблицу, подвести общий итог.

2.3. Расчет PDV и PVV

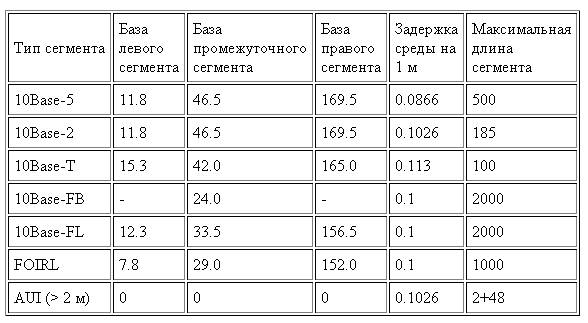

Произвести расчет PDV значения использовать справочные данные, содержащие значения задержек распространения сигналов в повторителях, приемопередатчиках и в различных физических средах.

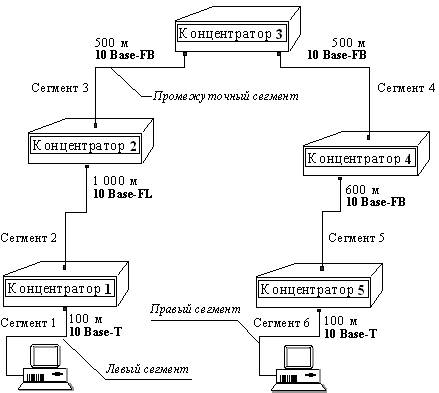

Поясним терминологию, использованную в этой таблице, на примере сети, изображенной на рисунке

Рассчитаем значение PDV для нашего примера.

Левый сегмент 1: 15.3 (база) + 100 м х 0.113 /м = 26.6

Промежуточный сегмент 2: 33.5 + 1000 х 0.1 = 133.5

Промежуточный сегмент 3: 24 + 500 х 0.1 = 74.0

Промежуточный сегмент 4: 24 + 500 х 0.1 = 74.0

Промежуточный сегмент 5: 24 + 600 х 0.1 = 84.0

Правый сегмент 6: 165 + 100 х 0.113 = 176.3

Сумма всех составляющих дает значение PDV, равное 568.4.

Так как значение PDV меньше максимально допустимой величины 575, то эта сеть проходит по величине максимально возможной задержки оборота сигнала. Несмотря на то, что ее общая длина больше 2500 метров.

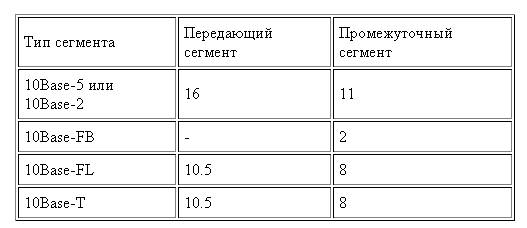

Для расчета PVV также можно воспользоваться табличными значениями максимальных величин уменьшения межкадрового интервала при прохождении повторителей различных физических сред     (взять из таблицы).

Для расчета PVV также можно воспользоваться табличными значениями максимальных величин уменьшения межкадрового интервала при прохождении повторителей различных физических сред (таблица 4 взята из того же справочника, что и предыдущая).

В соответствии с этими данными рассчитаем значение PVV для нашего примера.

Левый сегмент 1 10Base-T: дает сокращение в 10.5 битовых интервалов

Промежуточный сегмент 2 10Base-FL: 8

Промежуточный сегмент 3 10Base-FB: 2

Промежуточный сегмент 4 10Base-FB: 2

Промежуточный сегмент 5 10Base-FB: 2

Сумма этих величин дает значение PVV, равное 24.5, что меньше предельного значения в 49 битовых интервалов.

В результате, приведенная в примере сеть по всем параметрам соответствует стандартам Ethernet.

2.4. Расчет стоимости проекта

Стоимость проекта будет складываться из стоимости приобретённого оборудования и стоимости кабеля. При покупке кабеля необходимо учесть, что необходимая длина кабеля составит на 5% больше длины кабеля расчётной. Для удобства расчет стоимости приобретаемого оборудования записать в таблицу.

ЗАКЛЮЧЕНИЕ

В данном разделе необходимо привести краткий вывод о проделанной работе, а также выводы о практической применимости данного проекта.

СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ

Список литературы оформляется в алфавитном порядке.

Глоссарий

Как минимум 30 основных определений использованных в курсовом проекте.

Приложение

Приложения должны быть отражены в Содержании курсового проекта с указанием наименования приложения. В данной курсовой работе можно разместить следующие материалы: план организации локальной сети предприятия,  включающий в себя ПК, оргтехнику, проводку, сетевое оборудование. Формат А1, выполняется в программе Microsoft Visio, Компас, AutoCAD, либо чертится на ватмане по ГОСТ.

Рисунок рабочего места. Условные обозначения. И другое.

Правила оформления

Работа должна составлять 20-25 листов печатного текста.

На каждой странице должны быть поля для пометок рецензента (справа - 1 см; слева - 3 см; сверху и снизу - 2 см).

Параметры шрифта: Times New Roman, кегль 14 в основном тексте, 12пт в сносках, таблицах.

Параметры абзаца: выравнивание по ширине, междустрочный интервал 1,5, отступ первой строки 1,5. Остальные параметры по 0.

Шрифт: черный.

Расстановка переносов: автоматическая.

Нумерация

Нумерация листов начинается с титульного, на котором единица не ставится, затем следует лист отзыва на курсовой проект студента (заполняется преподавателем). После ненумерованных листов идёт лист «Содержание» (нумерация не ставится), и затем продолжается последовательная нумерация начиная с «3» до последнего листа.

В «Содержании» перечисляются номера, наименования разделов и страниц, на которых эти разделы начинаются. Наименования разделов в содержании должны точно соответствовать наименованиям разделов в тексте проекта. Сокращение слов в содержании не допускается.

Слово «Содержание» записывается в виде заголовка (по центру) прописными буквами. Наименования, включённые в содержание, записывают строчными буквами (кроме первой прописной).

Страницы следует нумеровать арабскими цифрами, соблюдая сквозную нумерацию по всему тексту работы. Номер страницы проставляется в центре нижней части листа без точки.

Построение текста проекта

Текст проекта при необходимости разбивают на разделы и подразделы. Каждый раздел рекомендуется начинать с нового листа с отступом сверху 15 мм. Разделы должны иметь порядковые номера в пределах всего проекта, обозначенные арабскими цифрами с точкой.

Подразделы должны иметь нумерацию в пределах каждого раздела. Номера подразделов состоят из номеров разделов и подразделов, разделённых точкой. В конце номера подраздела также должна ставиться точка.

Наименования разделов должны соответствовать содержанию и записываться в виде заголовка (симметрично тексту) прописными буквами.

Переносы слов в заголовках не допускаются. Точку в конце заголовка не ставят. Термины и определения должны быть едиными, общепринятыми и соответствовать Установленным стандартам. Сокращения слов в тексте и подписях под иллюстрациями ее допускаются. Исключение составляют сокращения установленные ГОСТ 2.316-68.

Условные буквенные и графические обозначения должны соответствовать установленным стандартам.

Расстояние между заголовком и последующим текстом должно быть 15 мм. Такие же расстояния выдерживаются между заголовками разделов и подразделов.

Наименования обозначения, приводимые в тексте, в расчетах на схемах должны быть одинаковыми. Не допускается сокращение обозначения единиц физических величин, если они употребляются без цифр.

Таблицы и рисунки также нумеруются, причем по всему объему работы имеют сплошную нумерацию. Примеры:

Рисунок 1. Вид ПК специалиста

Таблица 1. Характеристики ПК

При ссылки на литературный источник указывается порядковый номер его в перечне, например:

По требованиям Сан.ПиН. расстояние между компьютерами должно составлять не менее 1 метра[3].

Расчёты

Расчёты в проекте следует начинать со слов "Определим величину…".

В формулах в качестве символов следует применять обозначения, установленные стандартом ГОСТ 2.417-81.

Значение символов и числовых коэффициентов, входящих в формулу должны быть приведены непосредственно под формулой. Значение каждого символа дают с новой строки в той последовательности, в какой они приведены в формуле. Первая строка расшифровки должна начинаться со слова, "где" без двоеточия после него.

Все формулы нумеруют арабскими цифрами в пределах своего документа. Номер указывают с правой стороны листа на уровне формулы в круглых скобках. Ссылки в тексте на номер формулы дают в скобках, например: "см. формулу 1".

Единица физической величины одного и того же параметра в пределах проекта должна быть постоянной, если в тексте приводится ряд числовых значений выраженных в одной и той же единице физической величины, то её указывают только после последнего числового значения, например: 1,5; 7,35; 9м.

В формулах точка как знак умножения между скобками, буквенными символами и буквенным символом и скобкой не ставится. Знак умножения (точка) ставится перед цифрами и между дробями, многоточие внутри формулы состоит из трёх точек, а знак "плюс" или "минус" ставят перед многоточием и после него. При перечислении и перемножении математических знаков или символов перед многоточием и после него ставят запятую.

Перенос выражения формулы на следующую строку допускается только после знаков "=" (равняется) или "+" (плюс) с повторением этих знаков на новой строке. Результаты вычислений записываются в десятичных дробях, если результат вы­числения не целое число. Предельно большие и малые числа рекомендуется записывать алгебраичным способом: 3-10⁵ или 8-10³.

Многозначные количественные числа записываются с пробелами по классам. Расчеты не рекомендуется описывать очень подробно, достаточно изложить основ­ные требования, сведения и результаты.

Построение и заполнение таблиц

Цифровой материал, как правило, оформляют в виде таблиц.

Заголовки граф таблицы начинаются с прописных букв, а подзаголовки со строчных. Заголовки указывают в единственном числе. В конце заголовка и подзаголовков таблиц знаки препинания не ставят. Диагональное деление головки таблицы не допускается.

Числовые значения величин в одной графе должны иметь одинаковое количество десятичных знаков.

Заго­ловок таблицы должен быть кратким, отражать содержание таблицы. Пишется строчными буквами кроме первой прописной.

Ссылки в тексте на таблицу даются следующим образом: см. табл. 3 или в табл. 3.

Основная надпись чертежа

При построении схем сетевой инфраструктуры необходимо руководствоваться следующими нормативными документами: ГОСТ 21.406-88 (2002)., РД 78.36.002-2010.

Общие требования к выполнению схем, выполняемых вручную или автоматизированным способом, указаны в межгосударственном стандарте ГОСТ 2.701-2008.

В соответствии с данным стандартом, схему сетевой инфраструктуры можно маркировать обозначением С0 (схема комбинированная объединенная).

Форматы листов схем выбирают в соответствии с требованиями, установленными в ГОСТ 2.301 и ГОСТ 2.004, при этом основные форматы являются предпочтительными. При выборе форматов следует учитывать:

- объем и сложность проектируемого изделия (установки);

- необходимую степень детализации данных, обусловленную назначением схемы;

- условия хранения и обращения схем;

- особенности и возможности техники выполнения, репродуцирования и (или) микрофильмирования схем;

- возможность обработки схем средствами вычислительной техники.

Выбранный формат должен обеспечивать компактное выполнение схемы, не нарушая ее наглядности и удобства пользования ею.

Схемы выполняют без соблюдения масштаба, действительное пространственное расположение составных частей изделия (установки) не учитывают или учитывают приближенно.

Условные графические обозначения (УГО) элементов, устройств, функциональных групп и соединяющие их линии взаимосвязи следует располагать на схеме таким образом, чтобы обеспечивать наилучшее представление о структуре изделия и взаимодействии его составных частей.

Расстояние (просвет) между двумя соседними линиями УГО должно быть не менее 1,0 мм.

Расстояние между соседними параллельными линиями взаимосвязи должно быть не менее 3,0 мм. Расстояние между отдельными УГО должно быть не менее 2,0 мм.

Устройства, имеющие самостоятельную принципиальную схему, выполняют на схемах в виде фигуры сплошной линией, равной по толщине линиям взаимосвязи.

При выполнении схем применяют следующие графические обозначения:

- УГО, установленные в стандартах Единой системы конструкторской документации, а также построенные на их основе;

- прямоугольники;

- упрощенные внешние очертания (в том числе аксонометрические). При необходимости применяют нестандартизованные УГО.

При применении нестандартизованных УГО и упрощенных внешних очертаний на схеме приводят соответствующие пояснения.

УГО, для которых установлено несколько допустимых (альтернативных) вариантов выполнения, различающихся геометрической формой или степенью детализации, следует применять, исходя из вида и типа разрабатываемой схемы в зависимости от информации, которую необходимо передать на схеме графическими средствами. При этом на всех схемах одного типа, входящих в комплект документации, должен быть применен один выбранный вариант обозначения.

Размеры УГО, а также толщины их линий должны быть одинаковыми на всех схемах для данного изделия (установки).

УГО элементов изображают на схеме в положении, в котором они приведены в соответствующих стандартах, или повернутыми на угол, кратный 90°, если в соответствующих стандартах отсутствуют специальные указания. Допускается УГО поворачивать на угол, кратный 45°, или изображать зеркально повернутыми.

Если при повороте или зеркальном изображении УГО может нарушиться смысл или удобочитаемость обозначения, то такие обозначения должны быть изображены в положении, в котором они приведены в соответствующих стандартах.

УГО, содержащие цифровые или буквенно-цифровые обозначения, допускается поворачивать против часовой стрелки только на угол 90° или 45°.

Линии взаимосвязи выполняют толщиной от 0,2 до 1,0 мм в зависимости от форматов схемы и размеров УГО. Рекомендуемая толщина линий - от 0,3 до 0,4 мм.

Линии взаимосвязи должны состоять из горизонтальных и вертикальных отрезков и иметь наименьшее количество изломов и взаимных пересечений.

Линии взаимосвязи должны быть показаны, как правило, полностью.

Элементы (устройства, функциональные группы), входящие в изделие и изображенные на схеме, должны иметь обозначения в соответствии со стандартами на правила выполнения конкретных видов схем.

Обозначения могут быть буквенные, буквенно-цифровые и цифровые.

На схемах допускается помещать различные технические данные, характер которых определяется назначением схемы. Такие сведения указывают либо около УГО (по возможности справа или сверху), либо на свободном поле схемы.

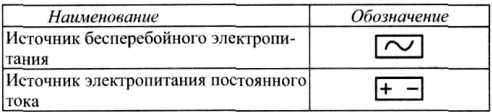

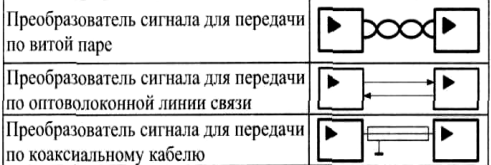

Условно-графические обозначения для проектирования схем сетевой инфраструктуры приведены в РД 78.36.002-2010.

Размеры условных графических изображений не должны быть менее 3 мм. Размеры приведены в масштабе 1:1. При повторении графических обозначений необходимо соблюдать пропорции оригинального изображения.

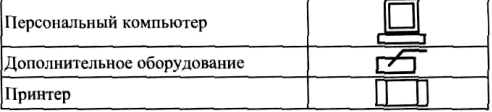

УГО для построения схемы сетевой инфраструктуры

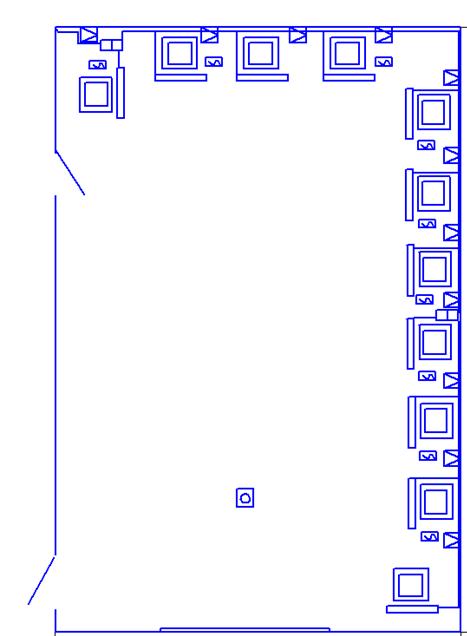

При построении схемы локальной проводной сети создается план помещения (поэтажный план здания) с указанием размеров, дверей, окон, розеток (сетевых и электрических). На данном плане показывается расположение всех элементов локальной сети данного помещения. Рядом с планом помещения указываются применяемые УГО и их расшифровка.

Оформление иллюстраций в проекте

Число иллюстраций должно быть достаточным для пояснения излагаемого текста. К иллюстрациям в проекте относятся: рисунки, схемы и т.д.

Все иллюстрации должны быть выполнены в соответствии с требованием стандартов, ЕСКД и пронумерованы арабскими цифрами в пределах раздела. Например: рис. 1. рис 2. ...

В тексте курсового проекта делаются ссылки на необходимую иллюстрацию, например: см. рис. 12.

Каждый рисунок должен иметь так называемый подрисуночный текст, который распо­лагается под рисунком по центру. Сокращения слов не допускаются. Первая буква в подрисуночном тексте - прописная.

Если рисунок, выполненный на кальке небольшой по размеру, то его вклеивают в текст. Если рисунок имеет формат листа курсового проекта, следующая перед ним страница остается чистой - это так называемый "под рисуночный лист". Номер страницы ставится только на кальке.

Если рисунок выполнен на кальке большой, т.е. имеет формат больше А4 следующий лист курсового проекта оставить пустым. Номер страницы указывают только на кальке. Эта большая калька должна именоваться "рис: ..." и иметь правильно выполненный подрисуночный текст.

Графические документы в виде снимков (общий вид прибора) могут быть включены в пояснительную записку как иллюстрация с обычной нумерацией, в общей последовательности обозначения рисунков и подрисуночных текстов.

Список используемой литературы

В конце проекта приводят список литературы. Список должен содержать все упомянутые и используемые материалы.

Перечень литературы составляется в алфавитном порядке по фамилиям авторов. Сна­чала записываются фамилии автора и его инициалы, после точки указывается наименование документа, а затем место издания, наименование издательства, год издания книги.

Литературный источник оформляется в виде:

1.                                  Актерский Ю.Е. Сети ЭВМ и телекоммуникации: Учебное пособие. –

СПб.: ПВИРЭ КВ, 2005. – 223 с.

Интернет источник или электронный учебник оформляется в виде:

2.           http://www.dlink.ru - сайт компании D-LINK.

3.           http://www.wireless.ru - специализированный портал, посвященный беспроводным технологиям.

4.           Единое окно доступа к образовательным ресурсам: портал [Электронный ресурс]. - Режим доступа: http://window.edu.ru. Дата обращения: 01.09.2013.

5.           Курбатов А.Д. Кафедра информационных технологий Тюменского государственного университета [Электронный ресурс]/ А.Д. Курбатов. - Режим доступа: http://hist.pomorsu.ru/history.html. Дата обращения: 01.09.2013.

ЗАЩИТА КУРСОВОГО ПРОЕКТА

Выполненная курсовая работа сдается преподавателю на проверку.

Сданная на проверку курсовая работа рецензируется преподавателем.

Рецензирование курсовой работы имеет своей целью проверить, насколько полно разработана тема, использованы специальная литература и материалы практики. При этом обращается внимание на степень творческой самостоятельности автора в освещении вопросов темы, умение формулировать и обосновывать выводы; оцениваются грамотность и стиль изложения текста; проверяется наличие ссылок на использованные источники. Рецензия оформляется на отдельном бланке. Результаты рецензирования отражаются преподавателем-рецензентом в виде оценки.

К защите допускаются курсовые работы отвечающие предъявляемым требованиям. Студент изучает сделанные рецензентом замечания, рекомендации и с учетом этого готовиться к защите работы в установленном порядке. При этом авторы курсовых работ должны быть готовы ответить на все относящиеся к теме вопросы, в том числе сообщить, в какой мере учтены замечания рецензента и реализованы его рекомендации.

Защита курсовых работ проходит на заседании комиссии по графику, составленному преподавателем. При защите студент должен кратко рассказать о содержании работы, особенностях ее выполнения (в том числе практической части), ответить на дополнительные вопросы. При определении итоговой оценки должны учитываться следующие показатели: содержание и оформление работы, степень творчества, организованности и самостоятельности студента при ее выполнении, уровень компетентности при защите работы и др.

По итогам защиты курсовая работа оценивается по пятибалльной системе.

Неудовлетворительно оценивается курсовая работа, не отвечающая установленным требованиям; например, не раскрыта тема, специальная литература не использована, имеются замечания по системности и стилю изложения, список используемой литературы отсутствует или составлен без соблюдения правил библиографического описания источников и др. Такая курсовая работа подлежит переработке с учетом требований и рекомендаций преподавателя и повторному представлению на рецензию. Студенту также предоставляется право выбора новой темы курсовой работы.

Приложение А.

ДЕПАРТАМЕНТ ОБРАЗОВАНИЯ И МОЛОДЁЖНОЙ ПОЛИТИКИ

ХАНТЫ-МАНСИЙСКОГО АВТОНОМНОГО ОКРУГА -ЮГРЫ

БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ

ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

ХАНТЫ-МАНСИЙСКОГО АВТОНОМНОГО ОКРУГА-ЮГРЫ

«НЯГАНСКИЙ ТЕХНОЛОГИЧЕСКИЙ КОЛЛЕДЖ»

специальность: 09.02.02 «Компьютерные сети»

КУРСОВОЙ ПРОЕКТ

по МДК.01.01. Организация, принципы построения и функционирования компьютерных сетей

на тему: «Проектирование локальной сети и сетевых интерфейсов организации по заданным параметрам»

Выполнил: студент группы КС 14 Самсонов Д.Д.

Проверил: Преподаватель спец.дисциплин Ворванина И.В.


             Оценка:_________________

                                                                                             Подпись:______________
___


             Дата:_________________

г.Нягань

2016

Приложение Б. Пример оформления схемы

локальной сети в кабинете информатики
