ВВЕДЕНИЕ

АКТУАЛЬНОСТЬ: В настоящее время особое место в машиностроении занимает внедрение в производство станков с числовым программным управлением (ЧПУ). Программное управление получило значительный размах в ряде ведущих отраслей машиностроения .На многих предприятиях работают станки с ЧПУ, выполняющие различные операции (токарные, сверлильные, фрезерные, шлифовальные и др.). Расширяется также выпуск многооперационных станков с ЧПУ и с автоматической сменой инструмента, концентрирующих на одном рабочем месте ряд технологических операций. Успешно работают автоматические линии, участки и целые производства с ЧПУ, на которых применяется централизованное управление на базе электронно-вычислительных машин (ЭВМ).

Внедрение станков с ЧПУ позволяет осуществлять определенную программу обработки в автоматическом или полуавтоматическом цикле.

ЦЕЛЬ РАБОТЫ: изучить работу станка.

ЗАДАЧИ:

1.     Собрать сведения о станке с ЧПУ 1516ф3

2.     Описать состав, технические характеристики и работу станка с ЧПУ 1516ф3

3.     Выявить неисправности станка и методы их устранения

4.     Построить циклограмму работы станка с ЧПУ 1516ф3

5.     Описать алгоритм работы станка с ЧПУ 1516ф3

6.     Описать структурную схему системы управления станка с ЧПУ 1516ф3

ПРАКТИЧЕСКАЯ ЗНАЧИМОСТЬ: Токарно-карусельные станки применяют для обработки тяжелых деталей большого диаметра и сравнительно небольшой длины. На этих станках можно выполнять почти все токарные операции.

ХАРАКТЕРИСТИКА ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ: учебная и научная литература.

ОБЪЕКТ ИССЛЕДОВАНИЯ: Токарно карусельный станок с ЧПУ.

ПРЕДМЕТ ИССЛЕДОВАНИЯ: 1516ф3.

1 ТЕОРЕТИЧЕСКАЯ ЧАСТЬ

1.1 станок с чпу

Токарно-карусельные (карусельные) станки предназначены для обработки заготовок большой массы (до многих десятков тонн) и большого диаметра, но имеющих сравнительно небольшую высоту. Горизонтальное расположение плоского круглого стола (планшайбы) значительно облегчает установку, выверку и закрепление заготовки, что весьма затруднительно при обработке тяжелых заготовок на токарных станках с горизонтальной осью шпинделя.

На карусельных станках резцом обтачивают наружные и внутренние поверхности вращения. При оснащении станка револьверной головкой центральные отверстия заготовок обрабатывают сверлами, зенкерами и другим осевым инструментом.

Основными параметрами станков являются наибольший диаметр и высота обрабатываемой заготовки. Главным движением резания является вращение стола, несущего заготовку, движениями подачи — горизонтальное и вертикальное перемещения суппортов.

Карусельные станки бывают двух видов: одно- и двухстоечные.

Одностоечный токарно-карусельный станок с ручным управлением.

На станке выполняют различные виды токарной обработки крупногабаритных заготовок диаметром до 1250 мм: развертывание, обтачивание и растачивание цилиндрических и конических поверхностей, сверление, зенкерование,  прорезание канавок, обтачивание плоских торцовых поверхностей, отрезка, а при наличии специальных приспособлений — нарезание резьбы и обработка фасонных поверхностей.

Одностоечный токарно-карусельный станок с ЧПУ.

Станок предназначен для токарной обработки деталей сложной конфигурации; на нем можно обтачивать и растачивать поверхности с криволинейными и прямолинейными образующими; сверлить, зенкеровать, развертывать центральные отверстия; прорезать кольцевые канавки, нарезать различные резьбы резцами.

Основные механизмы станка аналогичны механизмам станка с ручным управлением, однако у станка с ЧПУ отсутствует боковой суппорт.

Устройство ЧПУ обеспечивает автоматическое управление по заданной программе вертикальным суппортом и приводом главного движения.

Также предусмотрена коррекция положения инструмента, величин подач и частот вращения планшайбы. По программе происходят автоматическое изменение частот вращения шпинделя, управление продольными и поперечными перемещениями инструмента верхнего суппорта, выбор подач, установка инструмента в нулевое положение, поворот и фиксация револьверной головки.

1.2  СТАНОК ТОКАРНО-КАРУСЕЛЬНЫЙ ОДНОСТОЕЧНЫЙ С ЧПУ 1516Ф3

Разработчик и изготовитель токарно-карусельного станка 1516Ф3 - Станкостроительный завод имени Седина.

В 1915 году был выпущен первый токарный станок. В 1922 предприятие получило своё современное название — в честь токаря Седина Г. М.

В 1935 году был выпущен первый токарно-карусельный станок, а к 1937 г. определился приоритетный профиль завода — станкостроение, и в первую очередь — производство токарно-карусельных станков.

В настоящее время завод Седина это - ЗАО «Краснодарский станкостроительный завод Седин».

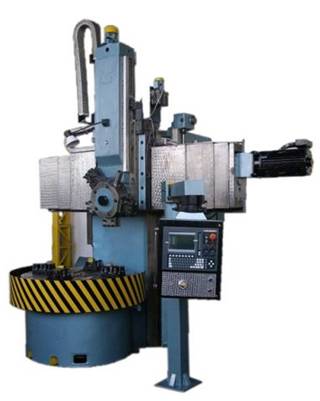

Рисунок 1-Токарно карусельный станок 1516Ф3.

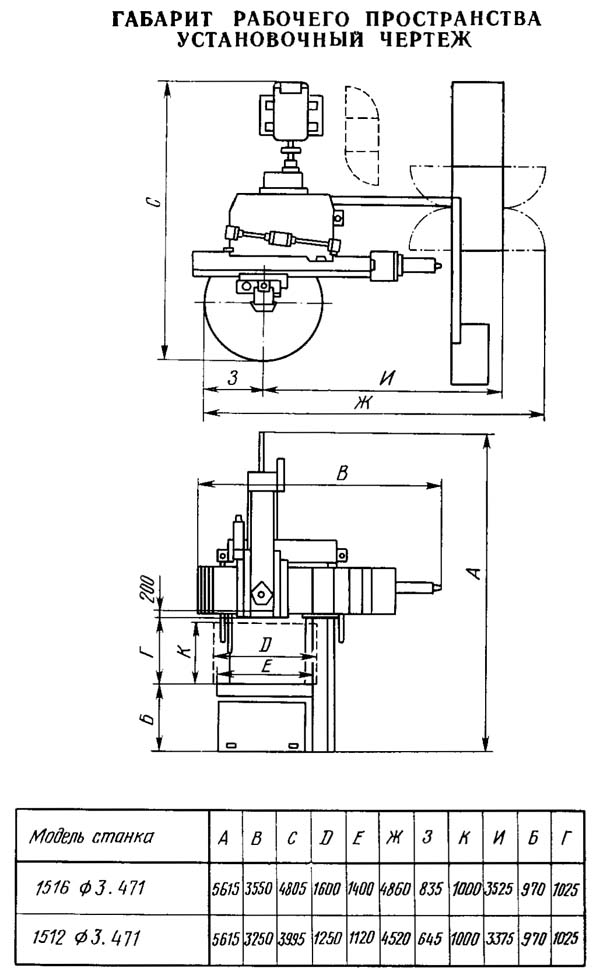

Одностоечные токарно-карусельные станки моделей 1512Ф3 и 1516Ф3 являются универсальными станками и предназначены для обработки разнообразных изделий из чёрных и цветных металлов в условиях мелкосерийного и серийного производства.

На станке можно производить цилиндрическое и коническое обтачивание и растачивание, протачивание плоскостей, сверление, зенкерование и развертывание отверстий, а также получистовое и чистовое обтачивание плоских торцовых поверхностей.

Станок имеет два суппорта: вертикальный с пятипозиционной револьверной головкой с автоматическим поворотом и фиксацией на каждой позиции и горизонтальный (боковой) с четырехпозиционным резцедержателем.

Станки предназначены для обработки различных заготовок из черных и цветных металлов в условиях единичного, мелкосерийного и серийного производства.

Станки оснащены устройством числового программного управления типа Н55-2, обеспечивающим автоматическое управление по заданной программе верхним суппортом и коробкой скоростей привода главного движения.

На станках можно производить обтачивание и растачивание поверхностей с прямолинейными и криволинейными образующими, сверление, зенкерование и развертывание центральных отверстий, прорезание кольцевых канавок, а также обработку торцовых поверхностей.

Станки выполняются с одним верхним суппортом, пятипозиционной револьверной головкой и автоматизированным поворотом и фиксацией на каждой позиции.

Значительная мощность привода главного движения, высокая жесткость базовых деталей, достаточная прочность всех элементов кинематических цепей, широкие диапазоны регулирования частот вращения планшайбы и величин подач суппорта в сочетании с автоматическим управлением позволяют осуществлять на станке высокопроизводительную обработку заготовок сложной конфигурации.

Технологические возможности станка значительно расширяются с помощью поставляемых по особому заказу самоцентрирующей планшайбы, приспособлений (для резьбонарезания, обработки конических поверхностей, обтачивания фасонных поверхностей тел вращения по копиру, обработки деталей по упорам) и устройства для обработки с охлаждением.

На станках можно производить следующие операции:

• обтачивание цилиндрических и конических поверхностей;
• растачивание цилиндрических и конических поверхностей;
• обтачивание плоских торцовых поверхностей вертикальным и боковым суппортами.

Кроме того, вертикальным суппортом можно производить обтачивание плоских торцовых поверхностей с поддержанием ступенчато-постоянной скорости резания на чистовых и получистовых режимах; сверление, зенкерование и развертывание; прорезание канавок и отрезку.

При применении специальных приспособлений и устройств, которые поставляются вместе со станками по особому заказу за отдельную плату, на станках можно производить:

• обработку деталей по заданным размерам (по упорам);
• нарезание резьб, обтачивание и растачивание конических поверхностей;
• обработку фасонных поверхностей тел вращения по копиру (электрокопировальное устройство);
• обработку деталей с охлаждением.

В обычном исполнении станки поставляются с вертикальным револьверным суппортом, имеющим механический поворот и зажим револьверной головки, и боковым суппортом.

Помимо этого, по особому заказу за отдельную плату может быть поставлен станок с самоцентрирующей планшайбой с ручным зажимом изделия.

На станке одновременно могут быть смонтированы все приспособления, за исключением охлаждения, которое не может быть установлено одновременно с самоцентрирующей планшайбой.

В связи с тем, что установка приспособлений требует значительных изменений и доработок в станке, заказы на изготовление приспособлений к ранее поставленным станкам не могут быть выполнены. Приспособления поставляются только вместе со станком.

Проектная организация — Краснодарский станкостроительный завод им. Г. М. Седина.

Модификации станка токарно-карусельного одностоечного 1516:

1516.000, 1516-1, 1516-2, 1516.300, 1516.400 - станок токарно-карусельный универсальный одностоечный

1516Ф1, 1516ПФ1, 1516Ф1.041, 1516Ф1.300, 1516Ф1.323, 1516Ф1.400, 1516Ф1.423 - станок токарно-карусельный с УЦИ - устройством цифровой индикации

1516Ф2, 1516Ф3, 1516Ф3.271, 1516Ф3.471, 1516МФ4 - станок токарно-карусельный с УЧПУ - устройством числового программного управления.

2 Практическая часть

2.1 перечень исполнительных устройств
