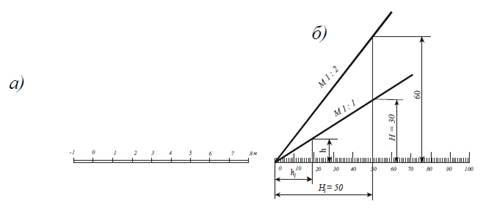

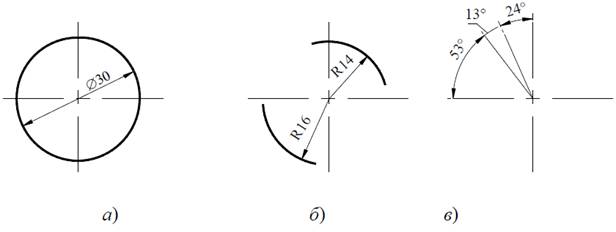

Рисунок 1. Линейный и угловой масштаб

1.4. Конструктивные
элементы и схемы зданий

Конструктивным элементом называется отдельная, самостоятельная часть здания или сооружения:
фундамент, стена, цоколь, перегородка, отмостка, перекрытие, кровля, стропила,
лестничный марш, оконный или дверной блок и т.д.

На рисунке

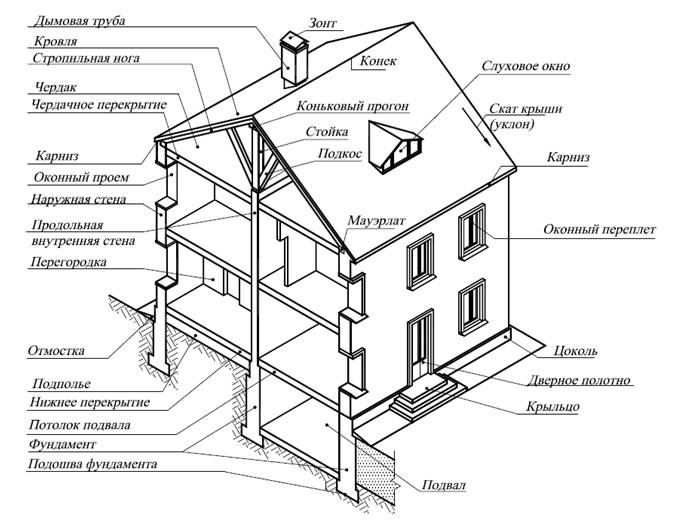

1.2 показано наглядное изображение здания и его основные конструктивные
элементы.

Рисунок
1.2

Основание – слой грунта, на который опирается фундамент и который воспринимает
вес здания. Основания бывают естественные (грунт) и искусственные (сваи и
т.д.).

Фундамент – подземная часть здания, на которую опираются стены и колонны.
Служат фундаменты для передачи и распределения нагрузки от здания на грунт.
Основными материалами для устройства фундаментов являются бетон и железобетон. Верхняя
часть фундамента называется поверхностью, а нижняя – подошвой фундамента. Расстояние от нижнего уровня поверхности земли до подошвы
фундамента называется глубиной заложения. Фундаменты подразделяют на ленточные, которые закладывают сплошными
по всему периметру стены, столбчатые − в виде отдельных столбов, перекрываемых железобетонной
балкой, на которую и кладут стены и свайные. Наиболее распространенным видом фундамента является сборный, состоящий из
железобетонных плит (блок – подушек) и из бетонных блоков (стеновых),
укладываемых на блок-подушки. Эти элементы сборных ленточных фундаментов
изготавливают на заводах ЖБИ (железобетонных изделий) в соответствии с
государственными стандартами.

Отмостка служит для отвода атмосферных вод от стен здания. Отмостку устраивают
при отсутствии у стен тротуаров в виде бетонной подготовки с асфальтовым
покрытием, но могут применяться и другие конструкции и материалы. О мостка
должна иметь уклон 1-3 %. Ширину отмостки обычно 700-1000 мм.

Цоколь – нижняя часть наружной стены над фундаментом до уровня пола
первого этажа. Цоколь предохраняет эту часть стены от атмосферных влияний и механических
повреждений. Цоколь выполняют из материалов повышенной прочности, влагоемкости
и морозостойкости или облицовывают таким материалом. Кроме того, цоколь
зрительно придает зданию более устойчивый вид.

Стены по назначению и расположению в здании разделяют на наружные,
которые ограждают помещения от внешней среды и защищают их от атмосферных
воздействий, и внутренние, которые отделяют одни помещения от других.
Стены бывают несущие, самонесущие и навесные. Несущие (капитальные) стены
передают на фундамент нагрузку от собственного веса и от веса перекрытий и
крыши, самонесущие – только от собственного веса и ветровую нагрузку. Навесные
стены, состоящие из отдельных плит или панелей, крепятся к колоннам (как бы
навешиваются на них) и нагрузку от собственного веса передают на колонны. Материалом
стен могут служить кирпич, бетон, дерево, пластмасса и т.д. Если здание
выполнено из стандартного керамического, одинарного кирпича, изготавливаемого
по ГОСТ 530-95 с размерами (длина × ширина × толщина):

250×120×65 мм,
то толщина кирпичных стен должна быть кратна половине кирпича. Толщина наружных
стен зависит от климатических условий и может

быть равна 510 мм (2
кирпича), 640 мм (2,5 кирпича), 770 мм (3 кирпича). Внутренние капитальные
стены чаще всего делают толщиной в 1,5кирпича, т.е.380 мм =250+120+10(шов),
перегородки толщиной 0,5 кирпича, т.е. 120 мм.

Перегородки разделяют внутреннее пространство здания в пределах этажа на
отдельные помещения. Перегородки могут быть выполнены из дерева, кирпича,
гипсовых плит, шлакобетона и т.д. Толщина межкомнатных перегородок 50-180мм.

Пилястры – узкие вертикальные утолщения в стенах, служащие для увеличения
их устойчивости. Устраивают их в местах опирания на стены элементов перекрытия
или покрытия.

Перекрытия - внутренние горизонтальные ограждающие конструкции, разделяющие
здание по высоте на этажи. Перекрытия бывают междуэтажные, чердачные,
цокольные. Конструкция перекрытий включает обычно несущие элементы, изолирующие
пол и потолок. В настоящее время для устройства перекрытий чаще всего
применяются сборные железобетонные плит перекрытий с круглыми пустотами,
изготавливаемые в соответствии с государственными стандартами.

Полы в зависимости от назначения помещения могут иметь различную конструкцию
(полы по лагам, по бетонному основанию). Верхний слой пола называют чистым
полом. В конструкции пола различают прослойку, подстилающий слой и основание
под полы. Материалом для устройства полов служит цемент, керамические плитки,
доски, паркет, линолеум, бетон, мрамор и т.п.

Покрытие - верхняя ограждающая конструкция, отделяющая помещения здания от
наружной среды и защищающая их от атмосферных осадков. Эта конструкция
совмещает функции потолка и крыши.

Кровля – верхний водоизолирующий слой покрытия или крыши здания.

Стропила – несущие конструкции кровельного покрытия, которые представляют
собой балки, опирающиеся на подстропильные брусья- мауэрлаты, уложенные по
верхнему обрезу стен, и внутренние опоры.

Мауэрлат – деревянные брусья, уложенные на наружные стены здания; на брусья
опираются стропильные ноги.

Кобылка – короткая доска толщиной 40мм, которую прибивают к стропильной
ноге для крепления обрешетки в карнизной части крыши.

Обрешетка – брусья 50х50мм или доски, к которым крепят элементы кровли.

Карниз – горизонтальный профилированный выступ стены, служащий для отвода
от поверхностей стен атмосферных осадков. Величина, на которую карниз выступает
за поверхность стены, называется выносным карнизом. Карнизы выполняют из
материала стен или из сборных блоков заводского изготовления.

Парапет – часть стены, расположенная выше карниза и заменяющая ограждение.
Парапет улучшает архитектурное решение здания. Чаще всего его делают при
внутреннем водоотводе.

Проем – сквозное отверстие в стене, предназначенное для установки окон,
дверей, ворот и для других целей.

Окна служат для освещения и проветривания помещения. В настоящее время
в строительной практике довольно часто используют оконные блоки. Оконный блок
состоит из оконной коробки, остекленных переплетов и подоконной доски. Оконная
коробка представляет собой раму и является неподвижной частью оконного блока.
Оконная коробка устанавливается в оконном проеме.

Окна могут быть с одинарным,
двойным, а иногда с тройным остеклением. Оконные переплеты изготавливают из
дерева, металла или пластмассы. Типы и размеры окон принимают согласно ГОСТ
11214–86 «Окна и балконные двери деревянные с двойным остеклением для жилых и общественных
зданий».

Для каждого типа проема
предназначен свой тип оконного блока. Например, в обозначении окна ОР 15-9
число 15 – координационная высота проема в модулях, т.е. 1500 мм; число 9 –
ширина проема, т.е. 900 мм. Однако, конструктивный размер проема по высоте и
ширине на 10мм больше, т. е.1510х910 мм. Соответственно конструктивный размер
оконного блока меньше координационного на величину 30-40 мм. Минимальная ширина
одностворчатого окна 600мм. Двухстворчатые окна имеют ширину 900 мм, 1100 мм,
1300 мм. При использовании спаренных проемов для устройства окна и балконной двери
размер ширины общего проема должен быть равен сумме размеров проемов за вычетом
10 мм. Одинаковым по форме и размерам проемам присваивают одинаковые марки (ОК
– 1, ОК – 2 и т.д.)

Двери служат для сообщения между помещениями. На дверные коробки, укрепленные
в проемах стен, навешивают дверные полотна. По числу дверных полотен различают
двери одно – и двупольные. Дверные полотна могут быть глухими (марки ДГ),
остекленными (марки ДО) и полностью из стекла. Различают также двери правые
(при открывании на себя правой рукой дверь открывается вправо) и левые
(открываются левой рукой влево). По расположению в здании двери разделяют на
наружные и внутренние.

Двери внутренние устраивают во внутренних стенах и перегородках, в которых предусматривают
соответствующие проемы. Типы и габаритные размеры внутренних дверей должны
соответствовать ГОСТ 6629–88* «Двери деревянные внутренние для жилых и
общественных зданий».

Двери наружные изготавливают по ГОСТ 24698 – 81 «Двери деревянные наружные для
жилых и общественных зданий». Материалом для дверных полотен чаще всего служит
дерево, однако в последнее время довольно часто применяют стекло, пластмассу и

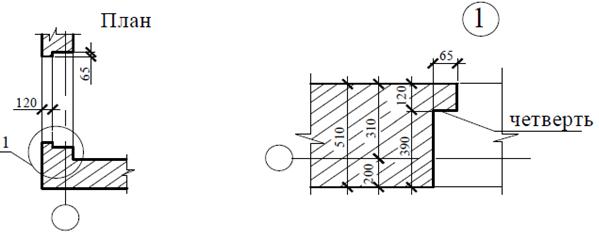

другие материалы. В оконных и наружных дверных проемах делаются «четверти»,
т.е. крайний кирпич (со стороны улицы) при кладке простенка выдвигается на 65мм
своей длины. Устройством четверти достигается две цели: утепление проема и удобство
установки оконных и дверных блоков.

Лестничная клетка – огражденное капитальными стенами помещение, в котором размещают
лестницу.

Лестница представляет собой несущие конструкции, состоящие из чередующихся
наклонных ступенчатых элементов – маршей, которые опираются на
горизонтальные плоскостные элементы– лестничные площадки. Для
безопасности движения, лестницы оборудуются вертикальными ограждениями.

Лестничная площадка – горизонтальный элемент лестницы между маршами. Различают основные
лестничные площадки на уровнях этажей и промежуточные – для перехода
с одного марша на другой.

Лестничный марш – наклонный элемент лестницы со ступенями (в одном марше должно быть
не более 18 ступеней). Вертикальная грань ступени называется подступенком,
горизонтальная – проступью.

Косоуры – наклонные стальные или железобетонные балки, опирающиеся на
площадки; на эти балки укладывают ступени лестницы.

1.5.
Координационные
оси и нанесение размеров на чертежах

Размерына
строительных чертежах наносят в соответствии с ГОСТ 2.307- 68* с учетом
требований ГОСТ 21.101- 97. Размеры в миллиметрах на строительных чертежах, как
правило, наносят в виде замкнутой цепочки без указания единицы измерения. Если
размеры проставляют в других единицах, это оговаривают в примечании к чертежам.

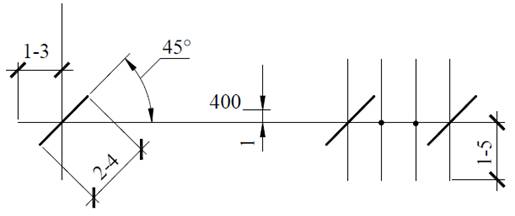

Размерные линии на строительных чертежах ограничивают засечками – короткими
штрихами длиной 2- 4мм, проводимыми с наклоном вправо под углом 45º к
размерной линии. Толщина линии засечки равна толщине сплошной основной линии,
принятой на данном чертеже. Размерные линии должны выступать за крайние
выносные линии на 1–3мм. Размерное число располагают над размерной линией
примерно на расстоянии 1мм. Выносная линия должна выступать за размерную на
1–5мм. При недостатке м ста для засечек на размерных линиях, представляющих
собой замкнутую цепочку, засечки допускается заменять точками, в соответствии с
рисунком 1.3

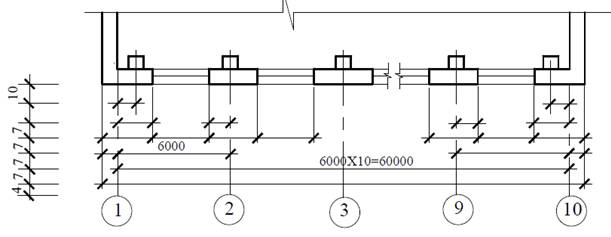

Рисунок 1.3

Расстояние от контура чертежа до первой
размерной линии рекомендуется принимать не менее 10 мм. Однако на практике это
расстояние принимают равным 15…20 мм. Расстояние между параллельными размерными
линиями должно быть не менее 7 мм, а от размерной линии до маркировочного кружка

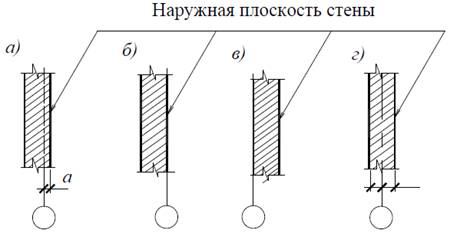

координационной оси – 4мм. Кружки для обозначения координационных осей
принимают диаметром 6….12 мм, в соответствии с рисунком 1.4. На первой
размерной линии (цепочке) проставляют размеры простенков и проемов. На второй
цепочке указывают расстояние между соседними координационными осями. На третьей
размерной цепочке указывают расстояние между крайними координационными осями.

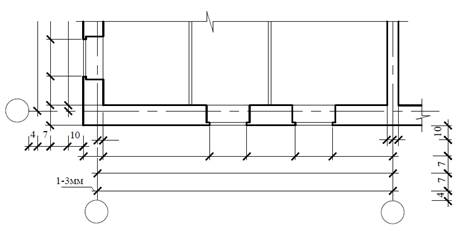

Размеры привязки наружных стен к координационным осям проставляют перед первой
размерной цепочкой, как показано на рисунке 1.4.

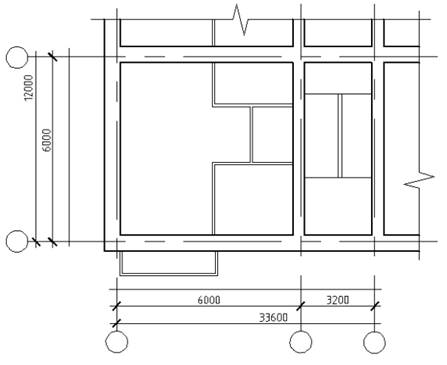

Рисунок 1.4

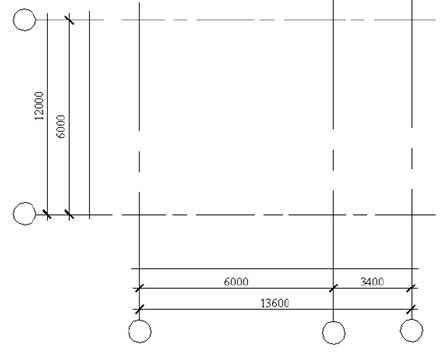

Рисунок 1.5

При наличии в изображении ряда
одинаковых элементов, расположенных на равных расстояниях друг от друга
(например, осей колонн), размеры между ними проставляют только в начале и в
конце ряда, рисунок 1.5, и указывают

суммарный размер между крайними
элементами в виде произведения числа повторений на повторяющийся размер. В том
случае, когда требуется указать диаметр, радиус окружности или угол, размерную
линию на строительных чертежах ограничивают стрелками по ГОСТ 2.307-68*,
рисунок 1.6.

Рисунок 1.6

2 Архитектурно строительные рабочие
чертежи

2.1. Чертежи планов зданий

Строительные чертежи зданий и инженерных
сооружений составляют по общим правилам прямоугольного (ортогонального)
проецирования на основные плоскости проекций. План должен располагаться на
листе так же, как на генеральном плане.

План – это изображение
разреза здания, рассеченного мнимой горизонтальной плоскостью, проходящей на
определенном уровне, как показано на рисунке 2.1. Согласно ГОСТ 21.501–93 эту
плоскость следует располагать на 1/3 высоты изображаемого этажа. Для жилых и
общественных зданий мнимую секущую плоскость располагают в пределах дверных и оконных
проемов этажа.

На чертеже плана здания показывается то,
что попадает в секущую плоскость и что расположено под нею. Таким образом, план
здания является его горизонтальным разрезом.

План здания дает представление о форме
здания в плане и взаимном расположении отдельных помещений. На плане здания
показывают оконные и дверные проемы, расположение перегородок и капитальных
стен, встроенных шкафов, санитарно – техническое оборудование и т.п.
Санитарно-техническое оборудование вычерчивают на плане здания в том же
масштабе, что и план здания. Если план, фасад и разрез здания размещены на
одном листе, то план располагают под фасадом в проекционной связи с ним. Однако
из-за больших размеров изображений, планы обычно помещают на отдельных листах,
при этом длинная сторона их располагается вдоль листа. Приступая к вычерчиванию
плана, следует помнить, что сторону плана, соответствующую главному фасаду
здания, рекомендуется обращать к нижнему краю листа. Определяя на листе место
для чертежа плана здания, следует учитывать наносимые размеры и маркировку
координационных осей. Поэтому чертеж плана должен располагаться примерно на
расстоянии 75 – 80 мм от рамки листа. В конкретных случаях эти размеры могут
меняться. После определения местоположения плана на листе и его масштаба
приступают к вычерчиванию.

План здания рекомендуется выполнять в
следующей последовательности:

1. Прочертить штрихпунктирной линией
толщиной 0,3…0,4мм координационные оси плана, продольные и поперечные, как
показано на рисунке 2.2. Эти оси служат для привязки здания к строительной
координатной сетке, а также для определения положения несущих конструкций, так
как эти оси проводят только по капитальным стенам и колоннам. Для маркировки
осей на стороне здания с большим их числом используют арабские цифры 1, 2, 3, и
т.д. Чаще всего большее число осей проходит поперек здания.

Для маркировки осей на стороне здания с
меньшим их числом пользуются буквами русского алфавита А, Б, В и т.д. Буквами
маркируют, как правило, оси, идущие вдоль здания. При маркировке осей не
рекомендуется употреблять буквы: З, Й, О, Х, Ц, Ч, Щ, Ы, Ь,Ъ. Маркировку осей
ведут слева направо и снизу вверх. Пропуски в порядковой нумерации и алфавите
при обозначении координационных осей не допускаются. Обычно маркировочные кружки
(диаметр их 6….12 мм) располагают с левой и нижней стороны здания.

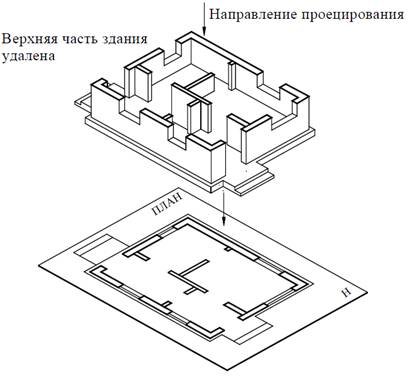

Рисунок 2.1.

Рисунок 2.2.

2. С учетом привязки осей по МКРС (модульная
координация размеров в строительстве) и толщины стен, прочерчивают тонкими
линиями контуры продольных и поперечных наружных и внутренних капитальных стен,
рисунок 2.3.

Рисунок 2.3.

Капитальные стены привязывают к координационным
осям, т.е. определяют расстояния от внутренней и наружной плоскости стены до координационной
оси здания, причем ось можно не проводить на всем протяжении стены, а провести
лишь на величину, необходимую для простановки размеров привязки. Координационные
оси не всегда должны совпадать с геометрическими осями стен. Их положение
следует задавать с учетом координационных размеров, используемых стандартных
пролетных конструкций балок, ферм или плит перекрытия. В зданиях с несущими продольными
и поперечными стенами привязку выполняют в соответствии со следующими
указаниями.

В наружных несущих стенах координационная
ось проходит от внутренней плоскости стен на расстоянии, равном половине
номинальной толщины внутренней несущей стены, кратном модулю или его половине.
В кирпичных стенах это расстояние чаще всего принимают равным 200 мм, или равным
модулю, т.е. 100 мм, рисунок 2.4а. В наружных самонесущих стенах, если
панели перекрытий не заходят в нее, для удобства расчета количества стандартных
элементов перекрытия координационную ось совмещают с внутренней гранью стены,
что получило наименование нулевой привязки, рисунок 2.4б. Если элементы
перекрытия опираются на наружную стену по всей ее толщине, координационная ось
совмещается с наружной гранью стены, рисунок 2.4в. Во внутренних стенах
геометрическая ось симметрии совмещается с координационной осью, рисунок 2.4г.
Отступление от этого правила допускается для стен лестничных клеток и стен с
вентиляционными каналами.

3. Вычерчивают контуры перегородок двумя
тонкими линиями, рисунок 2.5. Необходимо обратить внимание на различие в
присоединении наружных и внутренних капитальных стен и капитальных стен и
перегородок. Кроме стен и перегородок на этой стадии изображают лестничные
марши. Зазор между маршами 100–200 мм. Ширина проступей – 300 мм.

Рисунок 2.4

Рисунок 2.6.

Рисунок 2.8

2.2. Чертежи разрезов зданий

Разрезом называется
изображение здания, мысленно рассеченного вертикальной плоскостью, рисунок 2.9.
Если плоскость перпендикулярна продольным осям, то разрез называется поперечным,
а параллельна им – продольным.
Разрезы на строительных чертежах служат для выявления объемного и
конструктивного решения здания, взаимного расположения отдельных конструкций,
помещений и т.п.

Разрезы бывают архитектурные и
конструктивные.

Архитектурные разрезы служат
для выявления внутреннего вида помещений и расположения архитектурных элементов
интерьера, на которых не показывают конструкции перекрытий, стропил,
фундаментов и других элементов, но проставляют высоту помещений, оконных и
дверных проемов, цоколя и т.п. Высоты этих элементов чаще всего определяются
высотными отметками. Архитектурные разрезы составляют в начальной стадии проектирования
для проработки фасада здания. Для строительства здания архитектурный разрез не
используется, так как на нем не показаны конструктивные элементы здания,
рисунок 2.10.

Конструктивные разрезы выполняют
на стадии разработки рабочих чертежей здания, на которых показывают
конструктивные элементы здания (фундаменты, стропила, перекрытия), а также
наносят необходимые размеры и отметки, рисунок 2.11.

На рабочих чертежах направление взгляда
для разрезов принимают, как правило, по плану – снизу вверх и справа налево.
Иногда при необходимости или в учебных целях направление взгляда принимают
слева направо. Положение секущей плоскости выбирают таким, чтобы она проходила
по наиболее важным в конструктивном или архитектурном отношении частям здания:
оконным и дверным проемам, лестничным клеткам, балконам и т.д. Следует иметь в
виду, что плоскость разреза по лестнице всегда проводят по ближайшим к
наблюдателю маршам. При этом марш лестницы, попавшей в разрез, обводят линией
большей толщины (сплошная основная), чем контур марша, по которому секущая
плоскость не проходит. Контур этого марша обводят сплошной тонкой линией.

На разрезах рекомендуется изображать не
все элементы, расположенные за секущей плоскостью, а только те, которые
находятся в непосредственной близости от нее.

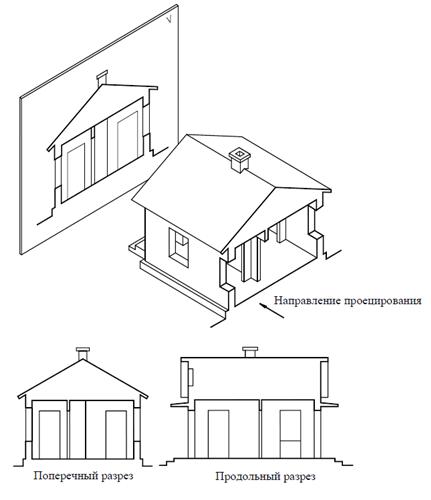

Рисунок 2.9
