Экспериментальное исследование коэффициента концентрации напряжений на плоских моделях с геометрическими неоднородностями

Российский университет дружбы народов

Инженерный факультет

Кафедра технологий машиностроения, металлорежущих

станков и инструментов

ЛАБОРАТОРНАЯ РАБОТА

по фотомеханике на тему:

«Экспериментальное исследование коэффициента концентрации напряжений на плоских моделях с геометрическими неоднородностями»

                                                                            Выполнил: Дарвиш Иссам
                                                                            Группа: ИММ-101

                                                               Проверил: Кошеленко А. С.

                                                Москва 2016

 1. Измеряются геометрические параметры модели 1. Данные

заполняются в таблицу 1.

Таблица 1

Индекс модели	Схема и обозначения модели	t, см	B (E), см	d, см
2		0,43	4	1

 2.  Вычисляется оптическая постоянная по тарировочному диску:

 =  = 13,9 = 14  кгс/см·пол;

Цена полосы материала модели:

 =  =  = 32.56  кгс/см²

 3.  Расчёты для модели 2 ( R 0.5 P 100).

Отверстие диаметром 1 см.

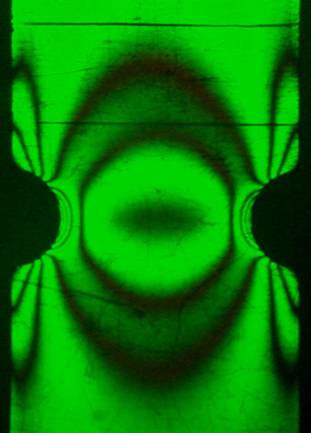

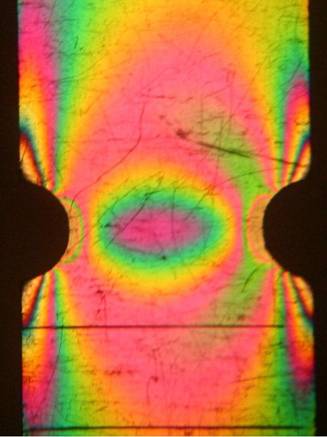

Модель нагружена в белом свете	Нагруженная модель в монохроматическом свете

Вычисляется номинальное напряжение:

             σ_ном=

          σ_ном=  =  77.52  кгс/см²



Определяется значение максимальных напряжений:

                  σ_max(i) = ∙n_max

                 σ_max = 32.56 * 7 = 227.92 кгс/см²



Вычисляется значение коэффициента концентрации:

              α_σ(i)=

             =  = 2.94

 =  = 0.167

 т.е.  = 2,94

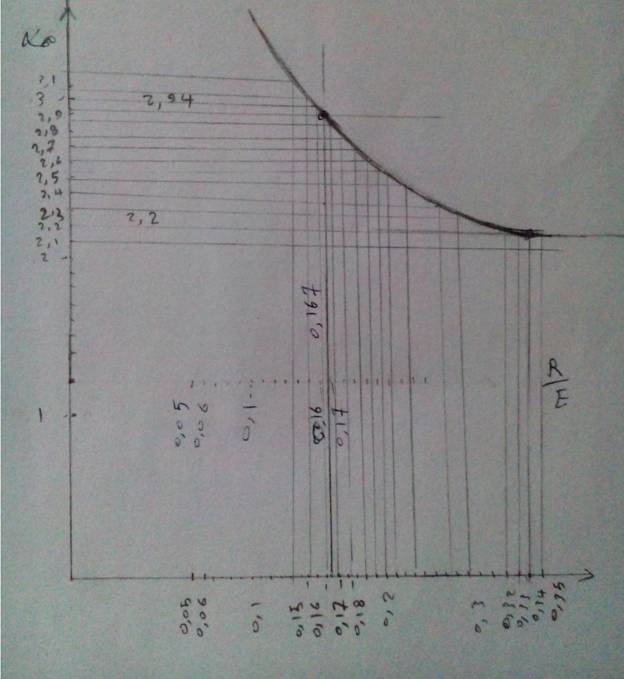

Графическая  зависимость  коэффициентов  концентрации  напряжений  в зонах  геометрических  неоднородностей  для исследованной  модели

.

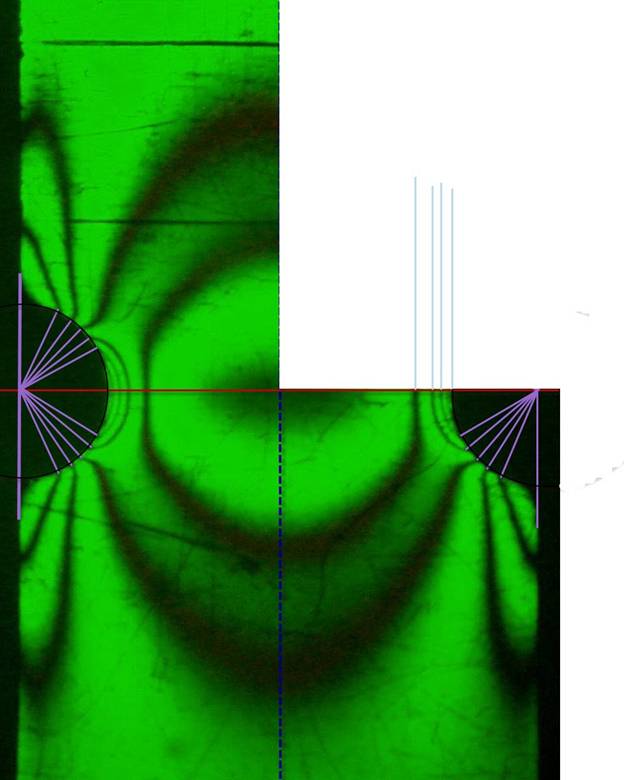

Выполним обработку фотограмм модели 2. Построим эпюры контурных напряжений и эпюр по расчетному сечению.
