Введение
Основными потребителями электрической энергии являются различные отрасли промышленности, транспорт, сельское хозяйство, коммунальное хозяйство городов и поселков. При этом более 70% потребления электроэнергии приходится на промышленные объекты.
Электроэнергия широко используется во всех отраслях народного хозяйства, особенно для электропривода различных механизмов (подъёмно-транспортных машин, поточно-транспортных систем (ПТС), компрессоров, насосов и вентиляторов); для электротехнологических установок (электротермических и электросварочных), а также для электролиза, электроискровой и электрозвуковой обработки материалов, электроокраски и тд.
Курсовая работа по дисциплине «Основы экономики» выполняется на основе технических расчетов курсового проекта по дисциплине «Электроснабжение отрасли».
Тема курсовой работы: «Экономическое обоснование выбора электрооборудования инструментального цеха серийного производства»
Цель курсовой работы: развитие навыков по выполнению экономических расчетов и определению экономического обоснования технических решений по электроснабжению, электроосвещению и выбору электрооборудования инструментального цеха.
Для достижения цели определены задачи:
- определение категории ремонтной сложности
- расчет численности ремонтного и дежурного персонала
- определение оплаты труда
- обоснование затрат на приобретение и монтаж электрооборудования
Экономические расчеты выполняются в соответствии с действующими нормами, нормативами, прейскурантами, методическими рекомендациями по выполнению курсовой работы.
Оформление соответствует действующим стандартам, нормам и требованиям Чайковского техникума промышленных технологий и управления.
1. Теоретическая часть
Первое место по количеству потребляемой электроэнергии принадлежит промышленности, на долю которого приходится более 60% вырабатываемой в стране энергии. С помощью электрической энергии приводятся в движение миллионы станков и механизмов, освещение помещений, осуществляется автоматическое управление технологическими процессами и др. Существуют технологии, где электроэнергия является единственным энергоносителем.
В связи с ускорением научно-технологического прогресса потребление электроэнергии в промышленности значительно увеличилось благодаря созданию гибких автоматизированных производств.
Инструментальный цех предназначен для изготовления и сборки различного измерительного, режущего, вспомогательного инструмента, а также штампов и приспособлений для горячей и холодной штамповки. Является вспомогательным цехом завода по изготовлению механического оборудованию и станков. Цех имеет производственные, вспомогательные, служебные и бытовые положения.
При этом должны рассматриваться в комплексе внешнее и внутреннее электроснабжение с учетом возможностей и экономической целесообразности технологического резервирования.
При решении вопросов развития системы электроснабжения следует учитывать ремонтные, аварийные и послеаварийные режимы. При выборе независимых взаимно резервирующих источников питания, являющихся объектами энергосистемы, следует учитывать вероятность одновременного зависимого кратковременного снижения и полного исчезновения напряжения на время действия релейной защиты, а также полного длительного во время тяжелых системных аварий.
Качество электроэнергии определяется совокупностью ее характеристик, при которых приемники могут нормально работать и выполнять заложенные в них функции. Качество электроэнергии в значительной степени влияет на технологический процесс промышленного производства и качества выпускаемой продукции, на расход электроэнергии и зависит от питающей ЭС и от потребителей, снижающих качество электроэнергии.
Из всех показателей качества электроэнергии наибольшее влияние на режимы работы электроприемников оказывает отклонение и колебание напряжения.
Под отклонением напряжения понимают разность между фактическим и номинальным значением напряжения. В условиях нормальной работы приемников электроэнергии отклонение напряжения от номинального значения допускается в пределах - 5 +10% на зажимах электродвигателей и аппаратов для их пуска и управления; - 2,5 +5% на зажимах приборов рабочего освещения; - 5+5 на зажимах другого оборудования.
Отклонение напряжения вызывает наибольший ущерб среди всех показателей качества. Колебания напряжения оцениваются размахом изменения напряжения и частотой изменения напряжения. Колебания напряжения обусловлены резкими толчками потребляемой мощности при работе приемников с ударной нагрузкой (сварочные аппараты, электрические печи, двигатели прокатных станков и др.). Ограничить колебания напряжения можно построением рациональных схем электроснабжения, применение специальных технических устройств и агрегатов с минимальным влиянием на систему электроснабжения.
Не симметрия напряжений и токов. Это неравенство фазных или линейных напряжений по амплитуде и углом сдвига между ними. Различают аварийные и эксплуатационные, вызванные применением потребителей (индукционные печи, сварочные аппараты). Для симметрирования напряжения и токов применяют равномерное распределение однофазных нагрузок по фазам, нагрузки подключают на отдельный трансформатор.
Отклонения и колебания частоты. Величину равную разности между действующим значением и заданным значением частоты называют отклонением частоты. В нормальном режиме работы допускается отклонение частоты в пределах ±0,1 Гц. Кратковременные отклонения частоты могут достигать ±0,2 Гц. Причиной изменения частоты в системе электроснабжения является дефицит активной мощности. Характеристикой колебаний частоты является размах колебаний, который не должен превышать 0,2 Гц. Основной причиной возникновения колебаний частоты являются мощные приемники электроэнергии с радио переменной активной нагрузкой, тиристорные преобразователи главных приводов прокатных станов.
Не синусоидальность кривой тока и напряжения. Источником является: синхронные генераторы, силовые трансформаторы, работающие при повышенных значениях магнитной индукции в сердечнике (повышенном напряжении на выходах), преобразователи переменного тока в постоянный ток и потребители с нелинейно вольт-амперной характеристикой.
Несинусоидальные токи перегружают конденсаторные батареи, емкостные сопротивления которых обратно пропорциональны порядку гармоник. Наличие высших гармоник в напряжении и токах неблагоприятно действует на изоляцию электрической машины, трансформаторов, конденсаторов и кабелей. Коэффициент искажения кривой напряжения не должен превышать 5% на зажимах любого приемника электрической энергии.
Потери электроэнергии в трансформаторах, электродвигателях и другом оборудовании неизбежны, что связано с принципом работы этих электроустановок. Однако за счет мероприятий по экономии электроэнергии потери должны быть сведены к минимуму.
Энергетическое развитие энергосберегающей программы. Экономия энергетических ресурсов должна осуществляться путем: перехода на энергосберегающие технологии производства; совершенствование энергетического оборудования, реконструкция устаревшего оборудования; сокращение всех видов энергетических потерь и повышение уровня использования вторичных энергетических ресурсов. Предусматривается также замещение органического топлива другими энергоносителями, в первую очередь ядерной и гидравлической энергией.
Кроме прямого энергосбережения и ресурсосбережения существует целый ряд актуальных задач, решение которых в конечном итоге приводит к тому же эффекту в самих производственных установках, в производстве в целом. Сюда, в первую очередь относится повышение надежности электроснабжения, так как внезапное, иногда даже весьма кратковременное прекращение подачи электропитания может привести к большим убыткам в производстве.
Но повышение надежности связано с увеличением стоимости системы электроснабжения, поэтому важной задачей должно считаться определение оптимальных показателей надежности, выбор оптимальной по надежности структуры системы электроснабжения.
Также важной задачей является обеспечение требуемого качества электроэнергии. Низкое качество электроэнергии приводит помимо прочих нежелательных явлений к увеличению потерь электроэнергии как в электроприемников, так и в сети. Важное значение приобрело измерение показателей качества электроэнергии.
За последние десятилетия достигнуты значительные успехи не только в микроэлектронике, но и в электроаппаратостроении, в разработке новых электрических и конструкционных материалов, в кабельной технике. Эти достижения открывают новые возможности в способах прокладки электроэнергии и в конструкции распределительных устройств. В частности, применение новых комплектных легко заменяемых узлов электрических сетей и сетевых устройств может потребоваться в быстро изменяющихся производственных условиях современных предприятий.
Сельское хозяйство является интенсивно развивающейся отраслью народного хозяйства. Развитие сопровождается увеличивающимся потреблением энергии, в общем балансе которой значительную и быстро растущую долю занимает электрическая энергия. Из всех видов энергии она наиболее легко транспортируется, преобразовывается и используется. С каждым годом появляется все больше способов и технологий ее применения. электровооруженность труда приобретает все более распространенный характер. Новые машины, механизмы и технологии, требуют для своего осуществления электроэнергию. Отходит в прошлое профессия доярки - благодаря механизации и электрификации ее заменил оператор машинного доения. Обработка и очистка зерна сегодня просто немыслимы без электроагрегатов.
В этих условиях решающую роль играют кадры сельских
электриков, осуществляющих обслуживание, ремонт, наладку и монтаж электрических
сетей и электрооборудования. Их квалификация и профессионализм обусловливают
нормальную работу и качество продукции практически всех систем машин в сельском
хозяйстве. Фигура электрика становится одной из главных на селе. Сама работа на
селе - прекрасная возможность для человека проявить себя, свои способности.
Здесь широкое поле для новаторской работы, всемерного развития мастерства и
учебы, большие социальные возможности. Все это делает сельскую электрификацию
настолько интересной и привлекательной, что может стать делом всей жизни.
Эксплуатация, обслуживание, ремонт, наладка и монтаж электрооборудования до 1
кВ, поскольку именно таким оборудованием приходится заниматься сельскому
электрику на агропромышленных предприятиях, в совхозах и колхозах.
От электрических сетей в сельских районах обычно питается большое число разнообразных потребителей электрической энергии, под которыми понимают приемник или группу приемников электрической энергии, объединенных технологическим процессом и размещенных на определенной территории. Приемником электрической энергии в свою очередь, называют аппарат, агрегат или механизм, предназначенный для преобразования электрической энергии в энергию другого вида.
В сельских районах находятся следующие потребители электрической энергии:
- жилые дома рабочих и служащих в населенных пунктах, фермерские хозяйства;
- больницы, школы, клубы, магазины, пекарни, прачечные и другие предприятия, обслуживающие население;
- производственные потребители хозяйств (животноводческие фермы, зерноочистительные пункты, теплицы, хранилища сельскохозяйственной продукции, мельницы, гаражи, котельные и т.д);
- предприятия агропромышленного комплекса, хлебоприемные пункты, предприятия по переработке сельскохозяйственной продукции (молокозаводы, консервные заводы, мясокомбинаты и т. п.);
- прочие потребители, в числе которых могут быть промышленные предприятия.
В особую группу должны быть выделены крупные предприятия по производству сельскохозяйственной продукции на промышленной основе, в первую очередь животноводческие комплексы, птицефабрики и тепличные комбинаты. Схемы их электроснабжения отличаются от типовых схем в районах рассредоточенной нагрузки сельскохозяйственных потребителей и приближаются к соответствующим схемам для промышленных предприятий.
Для проектирования электрических линий, подстанций и станций необходимо знать нагрузки отдельных электроприемников и их групп.
Электрическая нагрузка в сельском хозяйстве, как и в других отраслях народного хозяйства, — величина непрерывно изменяющаяся: одни потребители включаются, другие отключаются. Мощность, потребляемая включенными электроприемника, например, электродвигателями, также уменьшается или увеличивается с изменением загрузки приводимых в действие рабочих машин. Кроме того, с течением времени общая электрическая нагрузка непрерывно увеличивается, так как растет степень электрификация сельскохозяйственного производства и быта сельского населения.
Эти изменения, как правило, носят случайный характер, однако они подчиняются вероятностным законам, которые могут быть установлены с той большей точностью, чем больше опытных данных было использовано при их определении.
Таким образом, обстоятельное изучение электрических нагрузок в сельском хозяйстве — сложная самостоятельная задача. Эту задачу рассматривают частично и сводят в первую очередь к определению расчетных нагрузок, т. е. наибольших значений полной мощности на вводе к потребителю или в электрической сети за промежуток времени 0,5 ч в конце расчетного периода. Различают дневной и вечерний максимум нагрузок потребителя или группы потребителей.
За расчетный период принимают время, истекшее с момента ввода установки в эксплуатацию до достижения нагрузкой расчетного значения. В сельских электроустановках продолжительность такого периода принимают равной 5... 10 годам. Необходимо также знать коэффициент мощности расчетных нагрузок.
Для распространенных в сельском хозяйстве электроприемников показатели нагрузки определяют по нормативным документам.
Электрификация является основой комплексной механизации и автоматизации производственных процессов и представляет собой важнейший этап индустриализации сельскохозяйственного производства. Значение же механизации и автоматизации объяснять не приходится, оно общеизвестно.
Сельскохозяйственные потребители получают электроэнергию из государственной электрической сети, где электроэнергия вырабатывается тепловыми, гидравлическими и атомными электростанциями. На местах, в основном в качестве резервных источников, применяются передвижные и стационарные дизельные электростанции, расширяется применение ветроэлектрических установок и микрогидроэлектростанций, устанавливаемых на малых реках с быстрым потоком воды - в рассредоточенных сельскохозяйственных районах, особенно в высокогорных. Для передачи, преобразования и распределения электро-энергии предназначены воздушные линии электропередачи и трансформаторные подстанции. Все больше применяют кабельные линии. Трансформаторные подстанции строят как закрытые, так и открытые (напряжение - до 35 кВ, преимущественно 6-10 кВ, низковольтной распределительной сети - 380/220 В).
Как правило, в сельском хозяйстве заложено большое количество различной электроаппаратуры и средств автоматизации. Работа на них, их обслуживание, наладка и ремонт требуют немалых знаний. В этих условиях сельский электрик - незаменимый специалист, а его труд - основа производства.
2.Расчетная часть
2.1.Расчёт категории ремонтной сложности
Организация и планирование ремонта оборудования при системе ППР основываются на определённых нормативах, позволяющих планировать объём ремонтных работ, их очередность, сроки проведения, как по группам однородных станков, так и в целом по предприятию и его отдельным подразделениям.
Система этих нормативов включает: категории сложности ремонта, ремонтные единицы, длительность и структуру ремонтных циклов, длительность межремонтных и меж смотровых периодов, длительность ремонтного периода.
К ним примыкают также нормативы межремонтного обслуживания оборудования, нормы расходов материалов, запчастей и запасов быстроизнашивающихся деталей.
Методика расчёта нормативов и их конкретные величины для разных видов оборудования и условий его эксплуатации определены единой системой ППР. Каждой единице производственного оборудования присваивается соответствующая категория сложности ремонта. Чем сложнее агрегат, тем она выше, и наоборот.
Категорию ремонтной сложности электротехнического оборудования целесообразно определять в зависимости от количества коммутационной аппаратуры, установленной на оборудовании, мощности электродвигателей, трансформаторов, протяжённости электропроводки, проложенной по оборудованию, определяется по формуле:
|
Ре = Р1 + Р2 + Р3 |
(1) |
где Ре - категория ремонтной сложности оборудования,
Р1 - категория ремонтной сложности электродвигателей,
Р2 - категория ремонтной сложности электрораспределительных шкафов (определяется по нормативным таблицам),
Р3 - категория ремонтной сложности коммутационной аппаратуры, установленной на агрегате.
Категория ремонтной сложности электрораспределительных шкафов, щитов, пультов управления и пр., определяется по формуле:
|
Р2 = Р1 * К1 + 0,1 * n1, |
(2) |
где Р1 - категория ремонтной сложности,
К1 – поправочный коэффициент 0,9, при количестве установленных на агрегате (станке), более двух двигателей; при меньшем их количестве К1 = 1;
n1 - количество электроаппаратов, коммутационной аппаратуры, элементов электросхемы на пультах управления, сигнализации.
Категория ремонтной сложности коммутационной аппаратуры, установленной на машине, агрегате, определяется по формуле:
|
Р3 = 0,1*n2, |
(3) |
где n2 – количество оборудования, коммутационной аппаратуры, установленных непосредственно на машине (агрегате). Расчёт выполняется по каждой машине отдельно на основании принципиальной электросхемы.
Категория ремонтной сложности электротехнического оборудования и коммутаций цеха складывается из следующих составляющих:
- суммарная категория всех видов и типов оборудования, определяются по формуле:
|
∑Р1 = Ре * кj , |
(4) |
где Ре – категория ремонтной сложности машины, станка, агрегата;
кj – количество станков, машин, агрегатов определённого типа (категория ремонтной сложности силовых распределительных шкафов, осветительных приборов, светильников, выключателей и прочего оборудования, рассчитанного в курсовом проекте «Электроснабжение предприятий и промышленных зданий»).
- неучтённые затраты.
По результатам расчётов определяется общая категория ремонтной сложности электротехнического оборудования (сумма всех значений) Ре.

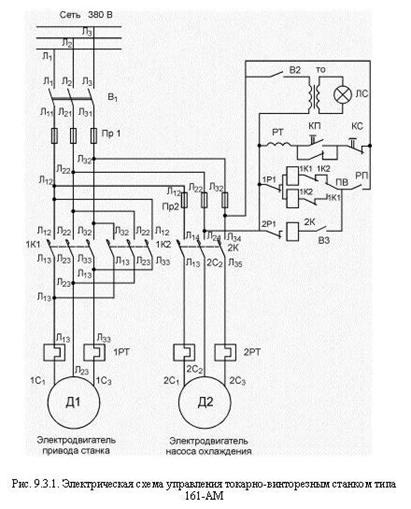

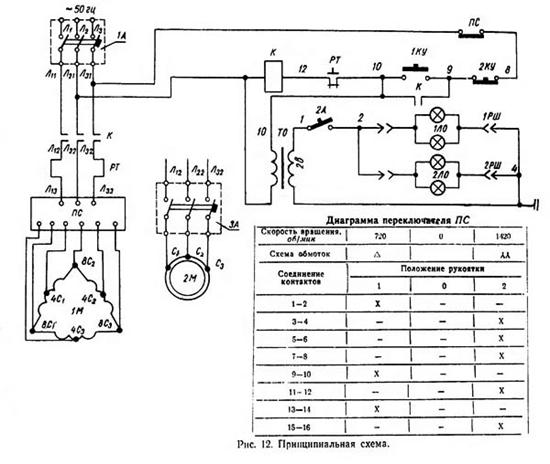

Станок токарно-винторезный типа 1610-АМ
Аппаратура, установленная на станции управления:
- Сигнальная лампочка 1 шт.
- Трансформатор напряжения 1 шт.
- Обмотка реле 3 шт.
- Контакт реле (замыкающий) 3 шт.
- Контакт реле (размыкающий) 4 шт.
- Кнопка включения 1 шт.
- Кнопка отключения 1 шт.
- Обмотка теплового реле 1 шт.
ИТОГО 15 шт.
Аппаратура, установленная на машине:
- Электрический двигатель (Pн = 3,75 кВт) 2 шт.
- Предохранители 6 шт.
- Контакты теплого реле 4 шт.
- Реверс 1 шт.
ИТОГО 13 шт.
Р1 = 1,6*2= 3,2
Р2 = 3,2*0,9+0,1*15= 4,38
Р3 = 0,1*13 = 1,3
Ре =3,2+4,38+1,3 =8,88
SР1= 8,88*5 = 44,4
Станок токарно-револьверный 1П365
Аппаратура установленная на станции управления:
- Трансформатор напряжения 1 шт.
- Лампочка 1 шт.
- Предохранители 3 шт.
- Катушка индуктивности 1 шт.
- Кнопка включения 1 шт.
- Кнопка отключения 1 шт.
- Силовой контакт замыкания 3 шт.
ИТОГО 11 шт.
Аппаратура, установленная на машине:
- Электрический двигатель (Pн = 2 кВт) 2 шт.
- Контакт замыкающий 2 шт.
- Предохранители 3 шт.
ИТОГО 7 шт.
Р1 = 1,3*2= 2,6
Р2 = 2,6*0,9+0,1*11= 3,44
Р3 = 0,1*7 = 0,7
Ре =2,6+3,44+0,7 = 6,74
SР1= 6,74*5 = 33,7
Станок одношпиндельный токарно-револьверный:
Аппаратура, установленная на станции управления:
- Трансформатор напряжения 1 шт.
- Катушка контактора 6 шт.
- Контакт замыкающий 10 шт.
- Контакт размыкающий 13 шт.
- Кнопка пуск 1 шт.
- Кнопка стоп 1 шт.
- Контакт размыкающий теплового реле 2 шт.
- Командоконтроллер 1 шт.
- Предохранитель 1 шт.
ИТОГО 36 шт.
Аппаратура, установленная на машине:
- Электрический двигатель (Pн = 0,73 кВт) 3 шт.
- Трансформатор напряжения 1 шт.
- Диодный мост 1 шт.
- Предохранители 9 шт.
- Уставка теплового реле 4 шт.
- Резистор 2 шт.
- Катушка индуктивности 1 шт.
- Контакт замыкающий 10 шт.
- Реверс 1 шт.
- ПР 1 шт.
ИТОГО 33 шт.
Р1 = 1,3*3= 3,9
Р2 = 3,9*0,9+0,1*36= 7,11
Р3 = 0,1*33 = 3,3
Ре =3,9+7,11+3,3 = 14,31
SР1= 14,31*4 = 57,2

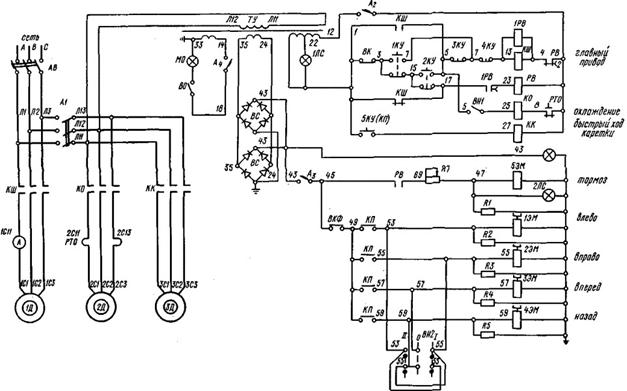

Токарный автомат
Аппаратура установленная на станции управления:
- Трансформатор напряжения 1 шт.
- Лампочка 4 шт.
- Диодный мост 2 шт.
- Командоконтроллер 1 шт.
- Обмотки реле 5 шт.
- Обмотки магнитного пускателя 5 шт.
- Резисторы 5 шт.
- Контакты замыкающие 9 шт.
- Контакт размыкающий 7 шт.
- Кнопка пуск 1 шт.
- Кнопка стоп 1 шт.
ИТОГО 41 шт.
Аппаратура, установленная на машине:
- Электрический двигатель (Pн = 2 кВт) 3 шт.
- Силовые контакты 3 шт.
- Амперметр 1 шт.
- Уставка теплового реле 2 шт.
- Контакты магнитного пускателя 3 шт.
ИТОГО 12 шт.
Р1 = 1,3*3= 3,9
Р2 = 3,9*0,9+0,1*41= 7,61
Р3 = 0,1*12 = 1,2
Ре = 3,9+7,61+1,2 = 12,71
SР1= 12,71*4 = 50,84

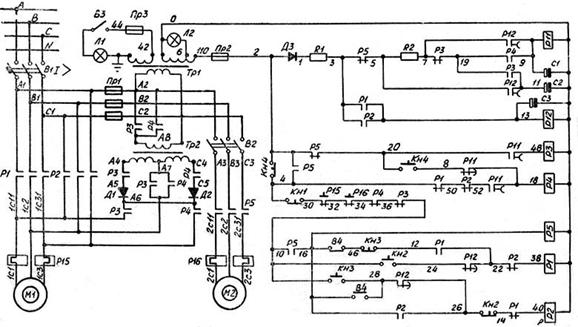

Алмазно-сверлильный станок
Аппаратура установленная на станции управления:
- Трансформатор напряжения 2 шт.
- Лампочка 2 шт.
- Предохранители 2 шт.
- Резисторы 2 шт.
- Диод 3 шт.
- Контакты замыкающие без выдержки времени 16 шт.
- Контакты замыкающие с выдержкой времени 5 шт.
- Контакты размыкающие 12 шт.
- Конденсатор 3 шт.
- Катушка индуктивности 7 шт.
ИТОГО 54 шт.
Аппаратура, установленная на машине:
- Электрический двигатель (Pн = 2,75 кВт) 2 шт.
- Уставки теплового реле 4 шт.
- Силовые контакты пускателя 3 шт.
- Автоматический выключатель 1 шт.
- Предохранители 3 шт.
ИТОГО 13 шт.
Р1 = 1,3*2= 2,6
Р2 = 2,6*0,9+0,1*54= 7,74
Р3 = 0,1*13 = 1,3
Ре = 2,6+7,74+1,3 = 11,64
SР1= 11,64*4 = 46,56

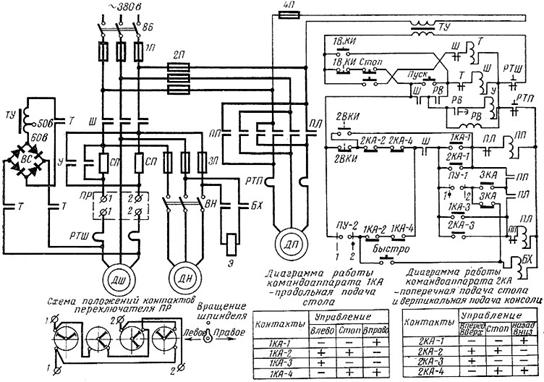

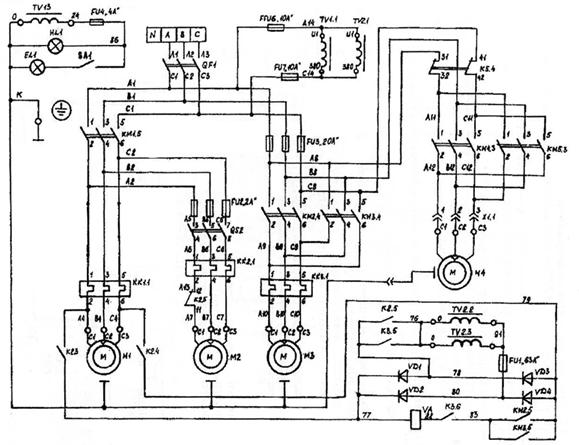

Горизонтально-фрейзерный станок
Аппаратура установленная на станции управления:
- Трансформатор напряжения 5 шт.
- Сигнальная лампочка 2 шт.
- Предохранители 4 шт.
- Выпрямительные диоды 4 шт.
- Контакты замыкающие 8 шт.
- Катушка 1 шт.
ИТОГО 24 шт.
Аппаратура, установленная на машине:
- Электрические двигатели (Pн = 3,75 кВт) 4 шт.
- Силовые контакты пускателей 6 шт.
- Предохранители 6 шт.
- Уставки теплового реле 9 шт.
- Рубильник 1 шт.
- Штепсельный разъем 4 шт.
- Разъединительный контакт 1 шт.
ИТОГО 31 шт.
Р1 = 1,6*4= 6,4
Р2 = 6,4*0,9+0,1*24= 8,16
Р3 = 0,1*31 = 3,1
Ре = 6,4+8,16+3,1 = 17,66
SР1= 17,66*4 = 70,64

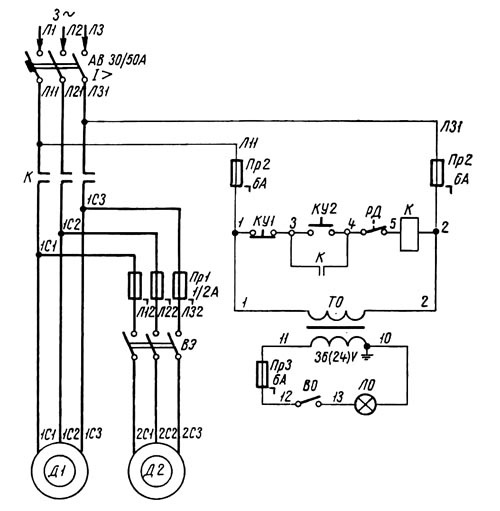

Наждачный станок
Аппаратура установленная на станции управления:
- Трансформатор напряжения 1 шт.
- Сигнальная лампочка 4 шт.
- Катушка индуктивности 1 шт.
- Размыкающий контакт теплового реле 1 шт.
- Штепсельный разъем 4 шт.
- Кнопка пуск 1 шт.
- Кнопка стоп 1 шт.
- Переключатель 1 шт.
ИТОГО 14 шт.
Аппаратура, установленная на машине:
- Электрические двигатели (Pн = 3 кВт) 1 шт.
- Автоматический выключатель 1 шт.
- Тепловое реле 2 шт
ИТОГО 4 шт.
Р1 = 1,3*1= 1,3
Р2 = 1,3*1+0,1*14= 2,7
Р3 = 0,1*4 = 0,2
Ре =1,3+2,7+0,4 = 4,4
SР1= 4,4*4 = 17,6

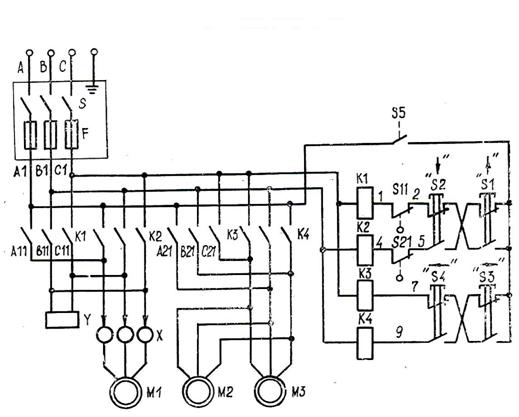

Кран-балка
Аппаратура установленная на станции управления:
- Контакторы магнитного пускателя 4 шт.
- Кнопки управления 4 шт.
- Концевой выключатель 2 шт.
- Блокировочный контакт замка 1 шт.
ИТОГО 11 шт.
Аппаратура, установленная на машине:
- Электрические двигатели (Pн = 3,6 кВт) 3 шт.
- Токосъемник концевой 3 шт.
- Электромагнитный тормоз 1 шт.
- Силовые контакты 4 шт.
- Предохранители 3 шт.
ИТОГО 14 шт.
Р1 = 1,6*3= 4,8
Р2 = 4,8*0,9+0,1*11= 5,42
Р3 = 0,1*14 = 1,4
Ре = 4,8+5,42+1,4 = 11,62
SР1= 11,62*2 = 23,24

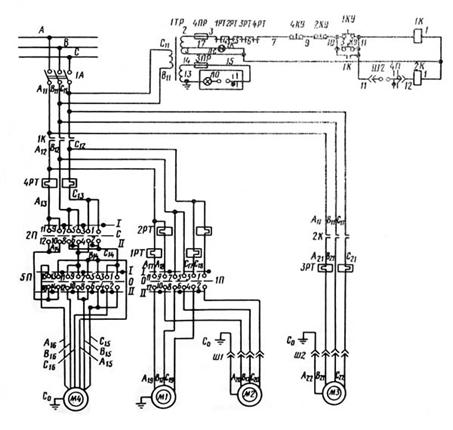

Заточный станок
Аппаратура установленная на станции управления:
- Трансформатор напряжения 1 шт.
- Сигнальная лампочка 2 шт.
- Предохранители 2 шт.
- Размыкающие контакты 6 шт.
-
Кнопка пуск
1
шт.
-
Кнопка стоп
1
шт.
- Штепсельный разъем 2 шт
- Катушка индуктивности 2 шт.
- Командоконтролер 2 шт.
ИТОГО 19 шт.
Аппаратура, установленная на машине:
- Электрические двигатели (Pн = 0,75 кВт) 4 шт.
- Уставки теплового реле 8 шт.
-
Силовые контакты
2
шт.
- Штепсельный разъем 2 шт.
- Командоконтроллер 2 шт.
ИТОГО 18 шт.
Р1 = 1,3*4= 5,2
Р2 = 5,1*0,9+0,1*19= 6,49
Р3 = 0,1*18 = 1,8
Ре =5,2+6,49+1,8 = 13,49
SР1= 13,49*2 = 15,29
Силовой трансформатор ТМГ-250/10-У1
Ре= 16 Ре= 16*2 = 32
Трансформатор тока ТНЛШ-0,66
Ре= 0,65 Ре= 0,65*2= 1,3
Комплексная трансформаторная подстанция
Ре= 3
Ре= 3*2= 6
Выключатель высоковольтный ВММ-10-12/400
Ре= 3
Ре= 3*2= 6
Компенсирующее устройство АУКРМ-0,4-115-5-У3
Ре= 0,85 Ре= 0,85*2= 1,7
Автоматический выключатель ВА 52-37
Ре= 1,6 Ре=1,6*1= 1,6
Автоматический выключатель ВА 51-35
Ре=
0,5
Ре= 0,5*2= 1
Автоматический выключатель ВА 51-31-1
Ре= 0,4 Ре= 0,4*2= 0,8
Автоматический выключатель ВА 51-33
Ре= 0,5 Ре= 0,5*3= 1,5
Автоматический выключатель ВА 51-25-1
Ре= 0,35 Ре= 0,35*3= 1,5
Шинопровод магистральный ШМА 5-400-У3
Ре= 1,9 Ре= 1,9*10,7= 20,42
Шинопровод распределительный E-Line KOA02IP55-250
Ре= 1,36 Ре= 1,36*4= 5,44
Шинопровод распределительный E-Line KOA01IP55-160
Ре= 1,36 Ре= 1,36*9= 11,7
Шинопровод распределительный E-Line KOA01IP55-100
Ре= 1,36 Ре= 1,36*7= 9,52
Кабель ВВГ 3х25
Ре= 0,8 Ре= 0,8*14/100= 0,11
Кабель ВВГ 3х2,5
Ре= 0,8 Ре=0,8*170/100= 1,36
Кабель ВВГ 3х1,5
Ре= 0,8 Ре= 0,8*148/100= 1,18
Кабель ВВГ 3х16
Ре= 0,6 Ре= 0,6*115/100= 0,69
Кабель ВВГ 3х50
Ре= 1,5 Ре= 1,5*123/100= 1,8
Кабель ВВГ 5х4
Ре= 0,8 Ре= 0,8*56/100= 0,448
Розетка 4-86-РО
Ре= 0,3 Ре= 0,3*3= 0,9
Лампа ДРЛ 300
Ре= 0,04 Ре= 0,04*56= 2,24
Понижающий трансформатор ОСМ-0,16
Ре= 1,7
Ре= 1,7*2= 3,4
Щит освещения ЯОУ-8503
Ре= 1,8
Ре= 1,8*1= 1,8
Аварийный щит освещения ЯОУ-8503
Ре= 1,8 Ре= 1,8*1= 1,8
Светильник ITL - B002
Ре= 0,06 Ре= 0,06*56= 3,36
Общая категория ремонтной сложности
SРе=44,4+33,7+57,2+50,84+46,56+70,64+17,6+23,24+15,29+32+1,3+6+6+
+1,7+1,6+1+0,8+1,5+1,5+20,42+5,44+11,7+9,52+0,11+2,84+1,18+0,69+1,8+
+0,44+0,9+10,7+2,24+3,4+1,8+1,8+3,36= 493,9
Общая категория ремонтной сложности с неучтёнными работами (50%)
SРе= 493,9+0,5*493,9= 740,86
2. Расчет штата дежурного персонала
2.1 Принципы организации труда дежурного персонала
В основу организации труда эксплуатационников следует положить четыре основных этапа их работы в течении рабочей смены:
Первый этап - за 10 - 15 минут до начала рабочей смены производиться приемка смены с детальным ознакомлением состояния обслуживаемого оборудования;
Второй этап (первая половина смены) - обход по точно установленному маршруту и проверка работы оборудования путем непосредственного наблюдения и опроса производственных рабочих;
Третий этап (обеденный перерыв) - устранение неполадок в работе оборудования, замеченных на втором этапе;
Четвертый этап (вторая половина смены) - обход работающего оборудования, сооружений аналогично второму этапу, и подготовка к сдаче смены.
В должностные инструкции дежурного персонала, осуществляющего технический надзор, должны быть включены пункты, определяющие его права (например: включение аварийного и в угрожающем состоянии оборудования с доведением об этом до сведения непосредственного начальника); право на указание эксплуатационникам на неправильное их обращение с оборудованием; постановка вопросов о снятии с работы эксплуатационных рабочих, не выполняющих требования надлежащей технической эксплуатации; выдача премии за безупречную работу, экономный расход материалов и энергоресурсов; внесение предложений по рационализации работы и модернизации оборудования и сооружений, как на обслуживаемом участке, так и на производство в целом.
2.2 Расчет штата дежурного персонала
Штат дежурного персонала по подразделениям энергетической службы и видам энергетического оборудования определяется по формуле:
|
Чд.э. = ∑ Рэ * К / Но, |
(5) |
где Чд.э. – численность дежурного персонала,
К – число смен работы энергетического оборудования (как правило, 2 смены),
Но – норма обслуживания (количество единиц оборудования на одного рабочего в смену), определяется по нормативно-справочным данным в зависимости от типа оборудования, производственных условий (условно 600 ед.).
Чд.э. = 740,86* 2 смены / 600 = 2,5
Условно принимаем 3 человека по обслуживанию инструментального цеха в составе дежурного персонала на предприятии.
2.3 Расчёт штата ремонтного персонала
2.3.1 Расчёт технического обслуживания электротехнического оборудования
Для определения численности ремонтного персонала определяем количество ремонтов:
|
Кк.р. = N * (12 / i k), |
(6) |
где N – количество единиц оборудования,
i k – периодичность капитальных ремонтов (определяем по нормативно-справочным данным).
|
Кс.р. = N * (12 / i с - 12 / i k ), |
(7) |
где Кс.р. – количество средних ремонтов,
iс – периодичность среднего ремонта (определяем по нормативно-справочным данным).
Токарно-специальный станок
Кк.р= 5*(12/48) = 1,25»2 Кс.р= 5*(12/8 -12/48) = 6,25» 7
Токарно-револьверный станок
Кк.р= 5*(12/48) = 1,25»2 Кс.р= 5*(12/8 -12/48) = 6,25» 7
Токарный одношпиндеольный автомат
Кк.р= 4*(12/48) = 1»1 Кс.р= 4*(12/8 -12/48) = 5» 5
Токарный автомат
Кк.р= 4*(12/48) = 1»1 Кс.р= 4*(12/8 -12/48) = 5» 5
Алмазно-расточные станки
Кк.р= 4*(12/36) = 1,3»2 Кс.р= 4*(12/8 -12/36) = 4,6» 5
Горизонтально-фрезерный станок
Кк.р= 4*(12/48) = 1 Кс.р= 4*(12/8 -12/48) = 2
Наждачные станки
Кк.р= 4*(12/36) = 1,3»2 Кс.р= 4*(12/8 -12/36) = 4,68» 5
Кран балка
Кк.р= 2*(12/36) = 0,66»1 Кс.р= 2*(12/6 -12/36) = 3,34» 4
Заточные станки
Кк.р= 2*(12/36) = 0,6»1 Кс.р= 2*(12/8 -12/36) = 2,3» 3
Силовой трансформатор ТМГ-250/10-У1
Кк.р= 2*(12/72) = 0,33»1 Кс.р= 2*(12/8 -12/72) = 2,68» 3
Трансформатор тока ТНЛШ-0,66
Кк.р= 2*(12/84) = 0,33»1 Кс.р= 2*(12/36 -12/84) = 0,38» 1
Выключатель высоковольтный ВММ-10-12/400
Кк.р= 2*(12/36) = 0,66»1 Кс.р= 2*(12/12 -12/36) = 1,34» 2
Комплексная трансформаторная подстанция
Кк.р= 2*(12/72) = 0,3»1 Кс.р= 2*(12/8 -12/72) =2,4»3
Компенсирующее устройство АУКРМ-0,4-115-5-У3
Кк.р= 2*(12/48) = 0,5»1 Кс.р= 2*(12/12 -12/48) = 1,5» 2
Автоматический выключатель ВА 52-37
Кк.р= 1*(12/24) = 0,5»1 Кс.р= 1*(12/12 -12/24) = 0,5» 1
Автоматический выключатель ВА 51-35
Кк.р= 2*(12/24) = 1»1 Кс.р= 2*(12/12 -12/24) = 1» 1
Автоматический выключатель ВА 51-31-1
Кк.р= 2*(12/24) = 1»1 Кс.р= 2*(12/12 -12/24) = 1» 1
Автоматический выключатель ВА 51-33
Кк.р= 3*(12/24) = 1,5»2 Кс.р= 3*(12/12 -12/24) = 1,5» 2
Автоматический выключатель ВА 51-25-1
Кк.р= 3*(12/24) = 1,5»2 Кс.р= 3*(12/12 -12/24) = 1,5» 2
Шинопровод магистральный ШМА 5-400-У3
Кк.р= 10,7*(12/72) = 1,7»2 Кс.р=10,7*(12/12 -12/72) = 8,98» 9
Шинопровод распределительный E-Line KOA02IP55-250
Кк.р= 4*(12/72) = 0,64»1 Кс.р=4*(12/12 -12/72) = 3,36» 4
Шинопровод распределительный E-Line KOA01IP55-160
Кк.р= 9*(12/72) = 1,5»2 Кс.р=9*(12/12 -12/72) = 7,56»8
Шинопровод распределительный E-Line KOA01IP55-100
Кк.р= 7*(12/72) = 1,12»2 Кс.р=7*(12/12 -12/72) = 5,88»6
Кабель ВВГ 3х25
Кк.р= 14*(12/120) = 1,4»2 Кс.р=14*(12/12 -12/120) = 12,6» 13
Кабель ВВГ 3х2,5
Кк.р= 170*(12/120) = 17 Кс.р=170*(12/12 -12/120) = 153
Кабель ВВГ 3х1,5
Кк.р= 148*(12/120) = 14,8»15 Кс.р=148*(12/12 -12/120) = 133,2» 134
Кабель ВВГ 3х16
Кк.р= 115*(12/120) = 11,5»12 Кс.р=115*(12/12 -12/120) = 102,5» 103
Кабель ВВГ 3х50
Кк.р= 123*(12/120) = 12,3»13 Кс.р=123*(12/12 -12/120) = 110,7» 111
Кабель ВВГ 5х4
Кк.р= 56*(12/120) = 5,6»6 Кс.р=56*(12/12 -12/120) = 50,4» 51
Розетка 4-86-РО
Кк.р= 3*(12/36) = 1»1 Кс.р= 3*(12/12 -12/36) = 2,1» 3
Светильник ITL - B002
Кк.р= 56*(12/48) = 14»14 Кс.р= 56*(12/12 -12/48) = 42» 42
Лампа ДРЛ 300
Кк.р= 56*(12/120) = 5,6»6 Кс.р= 56*(12/12 -12/120) = 42» 42
Понижающий трансформатор ОСМ-0,16
Кк.р= 2*(12/36) = 0,66»1 Кс.р= 2*(12/12 -12/36) = 1,34» 2
Щит освещения ЯОУ-8503
Кк.р= 1*(12/36) = 0,3»1 Кс.р= 1*(12/12 -12/36) = 0,7» 1
Аварийный щит освещения ЯОУ-8503
Кк.р= 1*(12/36) = 0,3»1 Кс.р= 1*(12/12 -12/36) = 0,7» 1
2.3.2 Трудоемкость ремонтных работ
Трудоёмкость капитальных ремонтов определяется по формуле:
|
Тк.р. = Ре * tк.р. * К к.р., |
(8) |
где Ре – категория ремонтной сложности единицы электрооборудования,
tк.р. – норма времени (трудоёмкость) на единицу ремонтной сложности, определяется по нормативно-справочным данным в норм./час.
К к.р - количество капитальных ремонтов.
Трудоёмкость средних ремонтов определяется по формуле:
|
Тс.р. = Ре * tс.р. * К с.р., |
(9) |
где Ре -категория ремонтной сложности единицы
электрооборудования,
Tс.р. – норма времени (трудоёмкость) на единицу ремонтной сложности, определяется по нормативно-справочным данным в норм./час.
К с.р - количество средних ремонтов.
Токарно-специальный станок:
Тк.р = 44,4*13*2 = 1154,4 Тс.р = 44,4*4,5*7= 1398,6
Токарно-револьверный станок:
Тк.р = 33,7*13*2 = 876,2 Тс.р = 33,7*4,5*7= 1061,55
Токарный одношпиндеольный автомат:
Тк.р = 57,2*13*1 = 743,6 Тс.р = 57,2*4,5*5= 1287
Токарный автомат
Тк.р = 50,84*13*1 = 660,92 Тс.р = 50,84*4,5*5= 1143,9
Алмазно-расточные станки
Тк.р = 46,56*13*2 = 1210,56 Тс.р = 46,56*4,5*5= 1047,6
Горизонтально-фрезерный станок
Тк.р = 70,64*13*1 = 918,32 Тс.р = 70,64*4,5*2= 635,76
Наждачные станки
Тк.р = 16,8*13*2 = 436,8 Тс.р = 16,8*4,5*5= 378
Кран балка
Тк.р = 23,24*13*1 = 302,12 Тс.р = 23,24*4,5*4= 418,32
Заточные станки
Тк.р = 15,29*13*1 = 198,7 Тс.р = 15,29*4,5*3= 206,41
Силовой трансформатор ТМГ-250/10-У1
Тк.р = 32*13*1 = 416 Тс.р = 32*4,5*3= 432
Трансформатор тока ТНЛШ-0,66
Тк.р = 1,3*13*1 = 16,9 Тс.р = 1,3*4,5*1= 5,85
Выключатель высоковольтный ВММ-10-12/400
Тк.р = 6*13*1 = 78 Тс.р = 6*4,5*2= 54
Комплексная трансформаторная подстанция
Тк.р = 6*13*1 = 78 Тс.р = 6*4,5*3= 81
Компенсирующее устройство АУКРМ-0,4-115-5-У3
Тк.р = 1,7*13*1 = 22,1 Тс.р = 1,7*4,5*2= 15,3
Автоматический выключатель ВА 52-37
Тк.р = 1,6*13*1 = 20,8 Тс.р = 1,6*4,5*1= 7,2
Автоматический выключатель ВА 51-35
Тк.р = 1*13*1 = 13 Тс.р = 1*4,5*1= 4,5
Автоматический выключатель ВА 51-31-1
Тк.р = 0,8*13*1 = 10,4 Тс.р = 0,8*4,5*1= 3,6
Автоматический выключатель ВА 51-33
Тк.р = 1,5*13*2 = 39 Тс.р = 1,5*4,5*2= 13,5
Автоматический выключатель ВА 51-25-1
Тк.р = 1,5*13*2 = 39 Тс.р = 1,5*4,5*2= 13,5
Шинопровод магистральный ШМА 5-400-У3
Тк.р = 20,4*13*2 = 530,4 Тс.р = 20,4*4,5*9= 826,2
Шинопровод распределительный E-Line KOA02IP55-250
Тк.р = 5,44*13*1 = 70,72 Тс.р = 5,44*4,5*4= 97,92
Шинопровод распределительный E-Line KOA01IP55-160
Тк.р = 11,7*13*2 = 304,2 Тс.р = 11,7*4,5*8= 421,2
Шинопровод распределительный E-Line KOA01IP55-100
Тк.р = 9,52*13*2 = 247,52 Тс.р = 9,52*4,5*6= 257,04
Кабель ВВГ 3х25
Тк.р = 0,11*13*2 = 2,86 Тс.р = 0,11*4,5*13= 6,4
Кабель ВВГ 3х2,5
Тк.р = 1,36*13*17 = 300,56 Тс.р = 1,36*4,5*153= 936,36
Кабель ВВГ 3х1,5
Тк.р = 1,18*13*15 = 230,1 Тс.р = 1,18*4,5*134= 711,54
Кабель ВВГ 3х16
Тк.р = 0,69*13*12 = 218,79 Тс.р = 0,69*4,5*103= 319,81
Кабель ВВГ 3х50
Тк.р = 1,8*13*13 = 304,2 Тс.р = 1,8*4,5*11= 899,1
Кабель ВВГ 5х4
Тк.р = 0,44*13*6 = 34,32 Тс.р = 0,44*4,5*51= 100,9
Розетка 4-86-РО
Тк.р = 0,9*13*1 = 11,7 Тс.р = 0,9*4,5*3= 12,15
Светильник ITL - B002
Тк.р = 3,36*13*14 = 611,52 Тс.р = 3,36*4,5*42= 635,04
Лампа ДРЛ 300
Тк.р = 2,24*13*6 = 174,72 Тс.р = 2,24*4,5*42= 423,36
Понижающий трансформатор ОСМ-0,16
Тк.р = 3,4*13*1 = 44,2 Тс.р = 3,4*4,5*2= 30,6
Щит освещения ЯОУ-8503
Тк.р = 1,8*13*1 = 23,4 Тс.р = 1,8*4,5*1= 8,1
Аварийный щит освещения ЯОУ-8503
Тк.р = 1,8*13*1 = 23,4 Тс.р = 1,8*4,5*1= 8,1
Суммарная трудоёмкость ремонтных работ определяется по формуле
То= Тк.р+
Тс.р
(10)
То=1154,4+1398,6+876,2+1061,55+743,6+1287+660,92+1143,9+1210,56+
+1047,6+918,32+635,76+436,8+378+302,12+418,32+198,7+206,41+416+
+432+16,9+5,85+78+54+78+81+22,1+15,3+20,8+7,2+13+4,5+10,4+3,6+39+
+13,5+530,4+826,2+70,72+97,92+304,2+421,2+247,52+257,04+2,8+6,4+
+300,56+936,36+230,1+711,54+107,64+319,81+304,2+899,1+34,32+
+100,9+11,7+12,15+611,52+635,04+174,7+423,36+44,2+30,6+44,2+
+30,6+23,4+8,1+23,4+8,1= 24179,91
Общая трудоёмкость с неучтёнными работами (51%) составит:
S То = То+0,5*То
S То = 24179,91+0,5*24179,91 = 36269,86
2.4 Расчёт штата ремонтного персонала производится по формуле:
|
Ч р.э. = То / Фэ * n, |
(10) |
где То – общая (суммарная) трудоёмкость ремонтных работ электротехнического оборудования, чел./час.,
Фэ – эффективный фонд времени работы, час.,
n – коэффициент, устанавливаемый главным энергетиком предприятия (n≈1,05)
Ч р.э. = ∑ То = 36269,86/ 2020 * 1,05 = 19
Принимаем 19 человек в составе ремонтной бригады на данном предприятии.
2.5 Расчёт фонда заработной платы.
2.5.1. Расчёт зарплаты дежурного персонала
При расчёте заработной платы дежурного персонала принимается за основу повременно-премиальная система повременной формы оплаты труда.
Оплата труда производится за фактически отработанное время по установленному тарифу (окладу).
Показатели премирования определяються в соответствии с «Положением об оплате труда и премировании»:
-за качество выполнения работ 30%;
-за своевременное выполнение заявок 12%;
-за соблюдение правил поведения и распорядка 8%.
Доплаты:
-за ночное время работы 8%;
-за вечернее время работы 4%.
Районный коэффициент 15%.
Дополнительная заработная плата 10%.
2.4.2.
2.4.3. Расчёт зарплаты ремонтного персонала
При расчёте заработной платы ремонтного персонала принимается за основу повремённо-премиальная система повременной формы оплаты труда.
Оплата труда производится за фактически отработанное время по установленному тарифу (окладу).
Показатели премирования определяются в соответствие с «Положением об оплате труда и премировании»:
-за качество выполнения работ 30%;
-за своевременное выполнение заявок 12%;
-за соблюдение правил поведения и распорядка 8%.
Доплаты:
-бригадиру за руководство бригадой 10%;
-за совмещение профессий 25%.
Районный коэффициент 15%.
Дополнительная заработная плата 8%.
Расчёты по заработной плате представлены в таблице 11.
Таблица 1 – Расчёт фонда заработной платы эксплуатационно-ремонтного персонала цеха механической обработки деталей
|
Профессия |
Количество человек |
Разряд |
Установленный оклад, руб. |
Основная заработная плата, руб |
Дополнительная зарплата, руб. |
Всего основная и дополнительная зарплата, руб |
Районный коэффициент, руб |
Всего зарплата, руб |
||||||
|
Зарплата по установленному окладу |
Премия |
Доплаты |
Всего основная зарплата |
|||||||||||
|
За качество |
Своевременное выполнение задания |
За соблюдение правил внутреннего распорядке |
Ночное время |
Вечернее время |
||||||||||
|
Дежурный электрик |
3 |
6 |
9800 |
323400 |
97020 |
38808 |
25875 |
25875 |
12936 |
523914 |
52391,4 |
576305,4 |
86445,81 |
662751,21 |
|
Электрик-ремонтник |
19 |
5 |
9300 |
1943700 |
1583110 |
233244 |
155496 |
485925 |
- |
4401475 |
352118 |
4753593 |
713038,9 |
5466631,9 |
|
Итого |
22 |
19100 |
2267100 |
1680130 |
272052 |
181371 |
25875 |
12936 |
4439464 |
365635,4 |
4805099,4 |
720764,91 |
6129383,16 |
|
В таблице 2 представлены отчисления во внебюджетные фонды.
Таблица 2 - Отчисления во внебюджетные фонды (% от ФОТ)
|
Наименование отчислений |
Сумма отчислений, руб. |
|
Отчисления в ПФР (22%) |
1348464,29 |
|
Отчисления в фонд социального страхования (2,9%) |
177752,1 |
|
Отчисления в фонд медицинского страхования (5,1%) |
312598,54 |
|
Отчисления на возмещение ущерба от несчастного случая (0,2%) |
12258,76 |
|
Всего сумма отчислений |
1851073,69 |
Таким образом, фонд оплаты труда с отчислениями в ГВФ составит:
ФОТ и отч. ГВФ = 6129383,16+1851073,69= 7980456,85 руб.
2.6 Смета на приобретение и монтаж электрооборудования
Смета на приобретение и монтаж электрооборудования составляется в соответствие со спецификацией электротехнического оборудования и данными курсового проекта «Электроснабжение предприятий и промышленных зданий».
Цены на приобретение определяются по прейскурантам цен и данным предприятия.
Затраты на монтаж оборудования по расценкам на монтаж электрооборудования в соответствие со СНиП.
Таблица 3 – Смета на приобретение и монтаж электрооборудования
|
№ позиции обоснования |
Наименование электротехнического оборудования и материалов |
Единица измерения |
Количество оборудования |
Стоимость, руб. |
Зарплата, руб. |
Затрата труда ч/час |
|||||
|
Оборудование |
Монтажа |
Ед. Измер. |
Общая |
Ед. Измер. |
Общая |
||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
08-03-482-2 |
Электродвигатель АИР132S4 |
Шт. |
10 |
13715 |
137150 |
1282,27 |
12822,7 |
668,87 |
6688,7 |
3,89 |
38,9 |
|
08-03-482-1 |
Электродвигатель АИР100S2 |
Шт. |
15 |
7809 |
117135 |
1006,92 |
15103,8 |
588,69 |
8830,35 |
3,65 |
54,75 |
|
08-03-482-1 |
Электродвигатель АИР100L6 |
Шт. |
12 |
7509 |
90108 |
1006,92 |
12083,04 |
588,69 |
7064,28 |
3,65 |
43,8 |
|
08-03-482-1 |
Электродвигатель АИР112М4 |
Шт. |
12 |
10695 |
128340 |
1006,92 |
12083,04 |
588,69 |
7064,28 |
3,65 |
43,8 |
|
08-03-482-1 |
Электродвигатель АИР112М4 |
Шт. |
12 |
10695 |
128340 |
1006,92 |
12083,04 |
588,69 |
7064,28 |
3,65 |
43,8 |
|
08-03-482-3 |
Электродвигатель АИР160S2 |
Шт. |
20 |
22090 |
441800 |
1805,62 |
36112,54 |
998,33 |
19966,6 |
5,89 |
117,8 |
|
08-03-482-1 |
Электродвигатель АИР100S4 |
Шт. |
1 |
7742 |
7742 |
1006,92 |
1006,92 |
588,69 |
588,69 |
3,65 |
3,65 |
|
08-03-482-2 |
Электродвигатель АИР132М2 |
Шт. |
6 |
14098 |
84588 |
137150 |
822900 |
668,87 |
4013,22 |
3,89 |
23,34 |
|
08-03-482-1 |
Электродвигатель АИР100S4 |
Шт. |
12 |
7742 |
92904 |
1006,92 |
12083,04 |
588,69 |
7064,28 |
3,65 |
43,8 |
|
Продолжение таблицы 3 |
|||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
08-01-006-1 |
Понижающий трансформатор ОСМ-0,16 |
Шт. |
2 |
790 |
1580 |
12 |
24 |
75 |
150 |
9,12 |
18,24 |
|
8-7041 |
Светильник ITL - B002 |
Шт. |
56 |
9796 |
548576 |
37627,12 |
21071,18 |
19141,2 |
10719,07 |
88 |
49,28 |
|
8-6119 |
Автоматический выключатель ВА 52-37 |
Шт. |
1 |
1750 |
1750 |
1437,047 |
1437,047 |
413,13 |
413,13 |
2,81 |
2,81 |
|
8-6119 |
Автоматический выключатель ВА 51-35 |
Шт. |
1. |
2120 |
2120 |
1056,21 |
1056,21 |
334,55 |
334,55 |
2,54 |
2,54 |
|
08-03591 |
Розетка 4-86-РО |
Шт. |
3 |
135 |
405 |
2,02 |
6,06 |
273,75 |
821,25 |
1,91 |
5,73 |
|
8-555 |
2КТП-ВЦ- 250-10/0,4-У3 |
Шт. |
2 |
170340 |
340680 |
3895,72 |
7791,44 |
1692,67 |
3385,34 |
9,23 |
18,46 |
|
08-01-009-1 |
Выключатель высоковольтный ВММ-10-12/400 |
Шт. |
2 |
107250 |
214500 |
14677,05 |
29354,1 |
8362,73 |
16725,46 |
50,5 |
101 |
|
8-6119 |
Выключатель Автоматический ВА 57-31-1 |
Шт. |
2 |
1486 |
2972 |
1056,21 |
2112,42 |
306,73 |
613,46 |
2,09 |
418 |
|
08-02-417-1 |
Шинопровод Магистральный ШМА 5-400-У3 |
М. |
43 м. |
5634 |
242262 |
42672,40 |
18349,13 |
29714,02 |
12777,02 |
166 |
71,38 |
|
Продолжение таблицы 3 |
|||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
08-02-417-2 |
Шинопровод распределительный E-Line KOA02IP55-250 |
М. |
26 м. |
3200 |
83200 |
38933,21 |
10122,63 |
29246,07 |
7603,97 |
163 |
42,38 |
|
8-6119 |
Выключатель Автоматический ВА 51-35 |
Шт. |
1 |
2360 |
2360 |
1056,21 |
1056,21 |
334,55 |
334,55 |
2,54 |
2,54 |
|
08-02-417-2 |
Шинопровод распределительный E-Line KOA01IP55-160 |
М. |
41 |
3000 |
123000 |
38933,21 |
15962,61 |
29246,07 |
11990,88 |
163 |
3,97 |
|
08-02-417-2 |
Шинопровод распределительный E-Line KOA01IP55-100 |
М. |
18 |
2800 |
50400 |
38933,21 |
7007,97 |
29246,07 |
5264,29 |
163 |
29,34 |
|
8-746 |
Компенсирующее устройство АУКРМ-0,4-115-5-У3 |
Шт. |
2 |
107674 |
215348 |
11400 |
22800 |
915,6 |
1831,2 |
7,9 |
15,8 |
|
08-03-526-3 |
Выключатель Автоматический ВА 51-33 |
Шт. |
3 |
2120 |
6360 |
1056,21 |
3168,63 |
334,55 |
100,3,65 |
2,54 |
7,62 |
|
8-612 |
Трансформатор тока ТНШЛ-0,66 |
Шт. |
1 |
8244 |
8244 |
47,7 |
47,7 |
22,68 |
22,68 |
3 |
3 |
|
Продолжение таблицы 3 |
|||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
08-03-526-2 |
Выключатель Автоматический ВА 51-25-1 |
Шт. |
3 |
1250 |
3750 |
1056,21 |
3168,63 |
306,73 |
920,19 |
2,09 |
6,27 |
|
08-02-147-2 |
Кабель ВВГ (3×50) мм2 |
М. |
123 |
227 |
27921 |
7389,31 |
9088,85 |
2975,09 |
3659 |
15,4 |
18,94 |
|
08-02-147-1 |
Кабель ВВГ (3×25) мм2 |
М. |
14 |
22 |
308 |
5647,14 |
790,59 |
2226,04 |
311,64 |
11,6 |
0,82 |
|
08-02-147-1 |
Кабель ВВГ (3×2,5) мм2 |
М. |
170 |
21 |
7455 |
5647,14 |
9600 |
2226,04 |
3784,26 |
11,6 |
19,72 |
|
08-02-147-1 |
Кабель ВВГ (3×1,5) мм2 |
М. |
148 |
15 |
2220 |
5647,14 |
8357,76 |
2226,04 |
3294,53 |
11,6 |
17,16 |
|
08-02-147-1 |
Кабель ВВГ (3×16) мм2 |
М. |
166 |
112 |
18592 |
5647,14 |
9374,25 |
2226,04 |
3695,22 |
11,6 |
19,25 |
|
08-02-147-1 |
Кабель ВВГ (5×4) мм2 |
М. |
56 |
102 |
5712 |
5647,14 |
3162,39 |
2226,04 |
1246,58 |
11,6 |
6,49 |
|
8-7099 |
Щит освещения, аварийный щит освещения ЯОУ-8503 |
Шт. |
2 |
3037 |
6074 |
690,71 |
1381,42 |
413,85 |
827,7 |
2,77 |
5,5 |
|
Всего: |
3143896 |
1122569 |
159171 |
1299,88 |
|||||||
|
Транспортные Расходы |
7% |
220072,72 |
|||||||||
|
Уральский коэффициент |
15% |
23875,65 |
|||||||||
|
Итого: |
3363968,72 |
183046,6 |
1299,88 |
||||||||
Таблица 4 – Технико–экономические параметры
|
Наименование оборудования |
ед. изм. |
кол-во. |
Стоимость оборудования и монтажа, руб. |
Выработка на 1 чел/час, руб |
Общая трудоемкость, чел/час |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Электродвигатель АИР132S4 |
Шт. |
10 |
149972,7 |
3855,33 |
38,9 |
|
Электродвигатель АИР100S2 |
Шт. |
15 |
132238,8 |
2415,32 |
54,75 |
|
Электродвигатель АИР100L6 |
Шт. |
12 |
102191,04 |
2333,12 |
43,8 |
|
Электродвигатель АИР112М4 |
Шт. |
12 |
140423,04 |
3206 |
43,8 |
|
Электродвигатель АИР112М4 |
Шт. |
12 |
140423,04 |
3206 |
43,8 |
|
Электродвигатель АИР160S2 |
Шт. |
20 |
477912,54 |
4056,98 |
117,8 |
|
Электродвигатель АИР100S4 |
Шт. |
1 |
8748,92 |
2396,96 |
3,65 |
|
Электродвигатель АИР132М2 |
Шт. |
6 |
907488 |
38881,23 |
23,34 |
|
Электродвигатель АИР100S4 |
Шт. |
12 |
104987,04 |
2396,96 |
43,8 |
|
Понижающий трансформатор ОСМ-0,16 |
Шт. |
2 |
1604 |
87,93 |
18,24 |
|
Светильник ITL - B002 |
Шт. |
56 |
569647,18 |
11559,39 |
49,28 |
|
Автоматический выключатель ВА 52-37 |
Шт. |
1 |
3187,04 |
1134,17 |
2,81 |
|
Автоматический выключатель ВА 51-35 |
Шт. |
1. |
3176,21 |
1250,47 |
2,54 |
|
Розетка 4-86-РО |
Шт. |
3 |
411,06 |
71,73 |
5,73 |
|
2КТП-ВЦ- 250-10/0,4-У3 |
Шт. |
2 |
348471,44 |
18877,10 |
18,46 |
|
Выключатель высоковольтный ВММ-10-12/400 |
Шт. |
2 |
243854,1 |
2414,39 |
101 |
|
Выключатель Автоматический ВА 57-31-1 |
Шт. |
2 |
5084,42 |
12,16 |
418 |
|
Шинопровод Магистральный ШМА 5-400-У3 |
М. |
43 |
260611,13 |
3651,03 |
71,38 |
|
Продолжение таблицы 4 |
|||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Шинопровод распределительный E-Line KOA02IP55-250 |
М. |
26 |
93322,63 |
2202,04 |
42,38 |
|
Выключатель Автоматический ВА 51-35 |
Шт. |
1 |
3416,21 |
1344,96 |
2,54 |
|
Шинопровод распределительный E-Line KOA01IP55-160 |
М. |
41 |
138962,61 |
35003,17 |
3,97 |
|
Шинопровод распределительный E-Line KOA01IP55-100 |
М. |
18 |
57407,97 |
1956,64 |
29,34 |
|
Компенсирующее устройство АУКРМ-0,4-115-5-У3 |
Шт. |
2 |
238148 |
15072,65 |
15,8 |
|
Выключатель Автоматический ВА 51-33 |
Шт. |
3 |
9528,63 |
1250,47 |
7,62 |
|
Трансформатор тока ТНШЛ-0,66 |
Шт. |
1 |
8291,7 |
2763,9 |
3 |
|
Выключатель Автоматический ВА 51-25-1 |
Шт. |
3 |
6918,63 |
1103,44 |
6,27 |
|
Кабель ВВГ (3×50) мм2 |
М. |
123 |
37009,85 |
1954,05 |
18,94 |
|
Кабель ВВГ (3×25) мм2 |
М. |
14 |
1098,59 |
1339,74 |
0,82 |
|
Кабель ВВГ (3×2,5) мм2 |
М. |
170 |
17055 |
864,85 |
19,72 |
|
Кабель ВВГ (3×1,5) мм2 |
М. |
148 |
10577,76 |
616,41 |
17,16 |
|
Кабель ВВГ (3×16) мм2 |
М. |
166 |
27966,25 |
1452,79 |
19,25 |
|
Кабель ВВГ (5×4) мм2 |
М. |
56 |
8874,39 |
1367,39 |
6,49 |
|
Щит освещения, аварийный щит освещения ЯОУ-8503 |
Шт. |
2 |
7455,42 |
1355,53 |
5,5 |
|
Итого: |
4266465,34 |
171454,3 |
1299,88 |
||
Заключение
В ходе курсовой работы сделали расчет категории ремонтной сложности станков и электрооборудования инструментального цеха и получили общую категорию ремонтной сложности равную 493,9 и ремонтную сложность с неучтенными работами – 740,86.
По данным ремонтной сложности определили состав дежурного персонала, который будет следить за нормальным функционированием данного электрооборудования. Количество дежурных, обслуживающих Автоматизированный цех составляет 3 человека.
После того как рассчитали состав дежурного персонала, нашли количество капитальных и средних ремонтов электрооборудования по формулам из методических рекомендаций преподавателя. Из найденных значений рассчитали общую трудоемкость ремонтных работ, она составила 24179,91 трудоемкость с неучтенными работами 36269,86 и по этим данным рассчитали штат ремонтного персонала, который составил 19 человек.
Далее рассчитали заработную плату эксплуатационно-ремонтного персонала: дежурного 662751,21 руб. и ремонтного персонала 5466631,9 руб., а также отчисления во внебюджетные фонды 7980456,85 руб. Составили смету оборудования с общей стоимостью всего оборудования и стоимостью транспортировки, она составила 3363968,72 руб.
Список литературы
1 Конюхова Е.А. Электроснабжение объектов. Учебное пособие для студентов ОУ СПО. – М.: Издательский центр «Академия», 2012.
2 Шеховцов В.П. Справочное пособие по электрооборудованию и электроснабжению. М.: ФОРУМ – ИНФРА-М, 2012.
3 Кисаримов Р.А. Справочник электрика. – М.: Издательство РадиоСофт, 2004.
4 Правила устройства электроустановок. Восьмое издание. Официальные тексты по состоянию на 01.03.2010 г. – М.: «Издательство НЦ ЭНАС», 2010.
5 Крючкова И.П., Старшкова В.А. Расчёт коротких замыканий и выбор электрооборудования. М.: ФОРУМ – ИНФРА-М, 2006.
6 ГОСТ 2.105 – 95 «ЕСКД. Общие требования к текстовым документам».
7 ГОСТ 2.106 – 96 «ЕСКД. Текстовые документы».
8 СТ ЧТПТиУ 1.1.04 – 2010. Стандарт учебного заведения. «Оформление курсовых и дипломных проектов (работ), письменных выпускных квалификационных работ».
9 Рожкова Л.Д., Корнеева Л.К., Чиркова Т.В. Электрооборудование электрических станций и подстанций. Седьмое издание. – М.: Издательский центр «Академия», 2010.
10 Сибикин Ю.Д., Сибикин М.Ю. Электробезопасность при эксплуатации электроустановок промышленных предприятий. Шестое издание. – М.: Издательский центр «Академия», 2012.
Приложение А
Таблица 5 – Технические характеристики электроприемников
|
Наименование оборудования |
Количество |
Тип электродвигателя |
Рн, кВт |
Количество двигателей, шт. |
Параметры электродвигателей |
Тип магнитного пускателя |
Iн магнитного пускателя, А |
Тип теплового реле |
Iн теплового реле, А |
|||
|
Uн, В |
сos φн |
η % |
|
|||||||||
|
1 Токарные специальные станки |
5 |
АИР132S4 |
7,5 |
2 |
380 |
0,83 |
86,0 |
7,5 |
ПМЛ |
125 |
РТЛ |
20 |
|
2 Токарно-револьверные станки |
5 |
АИР100S2 |
4 |
3 |
380 |
0,88 |
87,0 |
7,5 |
ПМЛ |
63 |
РТЛ |
10 |
|
3 Одношпинде-льные автоматы токарные |
4 |
АИР100L6 |
2,2 |
3 |
380 |
0,74 |
81,5 |
6,0 |
ПМЛ |
40 |
РТЛ |
8 |
|
4 Токарные автоматы |
4 |
АИР112М4 |
5,5 |
3 |
380 |
0,86 |
85,5 |
7,0 |
ПМЛ |
100 |
РТЛ |
16 |
|
5 Алмазно-расточные станки |
6 |
АИР112М4 |
5,5 |
2 |
380 |
0,86 |
85,5 |
7,0 |
ПМЛ |
125 |
РТЛ |
16 |
|
6 Горизонта-льно-фрезерные станки |
5 |
АИР160S2 |
15 |
4 |
380 |
0,89 |
90,0 |
7,0 |
ПМЛ |
200 |
РТЛ |
32 |
|
7 Наждачные станки |
4 |
АИР100S4 |
3 |
1 |
380 |
0,82 |
82,0 |
7,0 |
ПМЛ |
63 |
РТЛ - |
10 |
|
8 Кран-балки |
2 |
АИР132М2 |
11 |
3 |
380 |
0,86 |
89,0 |
7,5 |
ПМЛ |
200 |
РТЛ |
30 |
|
9 Заточные станки |
6 |
АИР100S4 |
3 |
2 |
380 |
0,82 |
82,0 |
7,0 |
ПМЛ |
63 |
РТЛ |
10 |
Таблица 6 – Спецификация электрооборудования
|
Наименование оборудования |
Тип оборудования |
Единица измерения |
Количество |
Примечание |
|
1 |
2 |
3 |
4 |
5 |
|
Выключатель высоковольтный |
ВММ-10-12/400 |
шт. |
2 |
Iн = 400 А |
|
Комплектная трансформаторная подстанция |
2КТП-ВЦ- 250-10/0,4-У3 |
шт. |
1 |
Sт = 250 кВ·А |
|
Компенсирующее устройство |
АУКРМ-0,4-115-5-У3 |
шт. |
2 |
Qку = 115 квар. |
|
Шинопровод распределительный |
E-Line KOA02IP55-250 |
м |
8 |
Iн = 250 А |
|
Трансформатор тока |
ТНШЛ-0,66 |
шт. |
2 |
300/5 А |
|
Шинопровод магистральный |
ШМА 5-400-У3 |
м |
43 |
Iн = 400 А |
|
Продолжение таблицы 6 |
||||
|
1 |
2 |
3 |
4 |
5 |
|
Выключатель автоматический |
ВА 52-37 |
шт. |
1 |
Iн = 400 А |
|
Шинопровод распределительный |
E-Line KOA01IP55-160 |
м |
72 |
Iн = 160 А |
|
Выключатель автоматический |
ВА 51-35 |
шт. |
1 |
Iн = 160 А |
|
Шинопровод распределительный |
E-Line KOA01IP55-100 |
м |
18 |
Iн = 100 А |
|
Выключатель автоматический |
ВА 51-31-1 |
шт. |
2 |
Iн = 100 А |
|
Выключатель автоматический |
ВА 51-33 |
шт. |
3 |
Iн = 160 А |
|
Выключатель автоматический |
ВА 51-35 |
шт. |
1 |
Iн = 250 А |
|
Шинопровод распределительный |
E-Line KOA02IP55-250 |
м |
18 |
Iн = 250 А |
|
Кабель |
ВВГ 3х25 |
м |
14 |
Iн = 115 А |
|
Кабель |
ВВГ 3х2,5 |
м |
55 |
Iн = 28 А |
|
Кабель |
ВВГ 3х1,5 |
м |
148 |
Iн = 21 А |
|
Кабель |
ВВГ 3х16 |
м |
166 |
Iн = 87 А |
|
Кабель |
ВВГ 3х50 |
м |
123 |
Iн = 177 А |
|
Токарно-револьверные станки |
АИР100S2 |
шт. |
5 |
Рн =4 кВт |
|
Одношпиндельные автоматы токарные |
АИР100L6 |
шт. |
4 |
Рн =2,2 кВт |
|
Токарные автоматы |
АИР112М4 |
шт. |
4 |
Рн =5,5 кВт |
|
Алмазно-расточные станки |
АИР112М4 |
шт. |
6 |
Рн =5,5 кВт |
|
Горизонтально-фрезерные станки |
АИР160S2 |
шт. |
5 |
Рн =15 кВт |
|
Наждачные станки |
АИР100S4 |
шт. |
4 |
Рн =3 кВт |
|
Кран-балки |
АИР132М2 |
шт. |
2 |
Рн =11 кВт |
|
Заточные станки |
АИР100S4 |
шт. |
6 |
Рн =3 кВт |
|
Трансформатор |
ТМГ-250/10-У1 |
шт. |
2 |
Sт =250 кВ∙А |
|
Лампа |
ДРЛ 300 |
шт. |
56 |
P= 300 Вт |
|
Светильник |
ITL - B002 |
шт. |
56 |
ДРЛ 300 |
|
Автоматический выключатель |
ВА 51-25-1 |
шт. |
3 |
Iн= 25 А |
|
Кабель |
ВВГ (5×4) мм2 |
м |
56 |
S= 4 мм2 |
|
Провод |
ВВГ (3×2,5) мм2 |
м |
300 |
S= 2,5 мм2 |
|
Розетка |
4-86-РО |
шт. |
3 |
Iн= 10 А |
|
Понижающий трансформатор |
ОСМ-0,16 |
шт. |
2 |
380/42 В |
|
Щит освещения, аварийный щит освещения |
ЯОУ-8503 |
шт. |
2 |
Iн= 3 А |
(zip - application/zip)
Статистика файлового архива
