Курсовая работа
по
предмету: «Городские инженерные системы»
на тему: «Водоснабжение населенного пункта»
Работу выполнил: Работу
проверили:
студ. ГСХ-12 п
реподаватель
Логунова И. В. Зурабова
И. В.
Волгоград 2016 год
Таблица 1 – Данные для курсового проектирования по Заводу №1
|
|
|
количество работающих на предприятии, чел |
количество работающих в максимальную смену, чел |
количество пользующихся душем, чел в сутки |
|
|
|||||
|
всего |
в «горячих» цехах |
в «холод ных цехах |
всего |
в «горя чих» цехах |
в «холод ных цехах |
всего |
в максим альную смену |
||||
|
12 |
3 |
7800 |
3588 |
4212 |
3120 |
1092 |
2028 |
3744 |
1498 |
9438 |
1 |
|
|
|
количество работающих на предприятии, чел |
количество работающих в максимальную смену, чел |
количество пользующихся душем, чел в сутки |
|
|
|
|
в "холодных" цехах |
в "холодных" цехах |
всего |
в максимальну ю смену |
||||
|
12 |
2 |
11000 |
6270 |
10450 |
3323 |
7237 |
1,2 |
нужды
Таблица 2 – Данные для
курсового проектирования по Заводу №2
Определение проектной численности населения
Проектную численность населения города на расчетный период следует определять по формуле:
H=(A*100)/(T-a-b-n+M-Б) (1)
H=(18800*100)/(50-5-3+20-18)=42727 чел
где А - численность населения градообразующих кадров;
Т - численность населения в трудоспособном возрасте (50-55%);
а - численность занятых в домашнем и личном хозяйстве в трудоспособном возрасте
(5-7%);
b-численность учащихся в трудоспособном возрасте, обучающихся с отрывом от
производства(3%);
n -численность неработающих инвалидов в трудоспособном возрасте
(2-2,5%);
m - численность работающих пенсионеров (20-30%);
Б - численность обслуживающей группы населения (18-20%).
Классификации населенных пунктов согласно СП 42.13330.2011:
По численности населения: - малый – до 50 тыс. чел.
- средний – 50-100
- большой – 100-250
- крупный – 250-500
- крупнейший – более500
Определение потребности города в территории для зон различного функционального назначения
Расчет площади селитебной территории
Структуру селитебной территории составляют следующие зоны: жилая, общественно-деловая (многофункциональные и зоны специализированной общественной застройки), озелененных территорий общего пользования, улично-дорожной сети, прочих территорий.
Sсел= (S1+S2+ S3 +S4)*k (2)
Sсел= (300+38+ 8
+50)*1,2=475
где k – коэффициент уличной сети, k=1,2;
S1 – площадь жилой зоны;
S2 – площадь общественно-деловой зоны;
S3 – площадь озелененных территорий общего пользования;
S4 – площадь прочих территорий
При определении площади жилой зоны S1 следует принимать укрупненные показатели в расчете на 1000 чел.: в городах при средней этажности жилой застройки до 3 этажей – 10 га; для застройки без земельных участков и 20 га – для застройки с участком; от 4 до 8 этажей – 8 га; 9 этажей и выше 7 га; для усадебной застройки 50 га. Пример 1
Задана средняя этажность жилой застройки – 7 этажей; Численность населения города – 90000 жителей. Площадь жилых образований равна:
S1 =
= 300 га.
Площадь общественно-деловой зоны S2 включает: многофункциональные зоны (общегородской центр, центры жилых районов и микрорайонов) и зоны специализированной общественной застройки
S2=
Sадм.ц.г.+ Sобщ.ц.района + Sобщ.ц.микрорайона + Sспец.ц. (3)
где, Sадм.ц.г – площадь административного центра города,
определяется из расчета 3-5 м2 на 1 жителя;
Sспец.ц – площадь зоны специализированной общественной застройки (медицинский,
учебный, спортивный);
Sобщ.ц.района – площадь общественных центров жилых районов из расчета 2 – 5 га
на 1 район;
Sобщ.ц.микрорайона – площадь общественных центров микрорайонов из расчета) 0,8 – 1 га на 1 микрорайон.
Площадь озелененных территорий общего пользования S3 — парков, садов, скверов, бульваров, размещаемых на селитебной территории городских и сельских поселений, следует принимать по показателю площади зеленых насаждений м2 на 1чел (табл. 2).
В крупнейших, крупных и больших городах существующие массивы городских лесов следует преобразовывать в городские лесопарки и относить их дополнительно к указанным в табл. 2 озелененным территориям общего пользования исходя из расчета не более 5 м2/чел.
Площадь озелененных территорий общего пользования
|
Озелененные |
Площадь озелененных территорий, м2/чел. |
|||
|
территории общего пользования |
крупнейших, крупных и больших городов |
средних городов |
малых городов |
сельских поселений |
|
Общегородские Жилых районов |
10 6 |
7 6 |
8 (10)* - |
12 - |
*
В скобках приведены размеры для малых городов с численностью населения до 20 тыс. чел.
Площадь прочих территорий S4 составляет 40-50 га.
Расчет площади промышленной
территории: принимаем в среднем 6 га
Определение расходов на хозяйственно-питьевые нужды населения
В соответствии с заданной степенью благоустройства жилых зданий принимаем по
(табл1. СП 31.13330.2012 Наружные сети) среднесуточное хозяйственно-питьевое водопотребление q= 250 м3/сут
Таблица 1 - Удельное среднесуточное (за год) водопотребление на хозяйственно-питьевые нужды населения
|
Степень благоустройства районов жилой застройки |
Удельное хозяйственно-питьевое водопотребление в населенных пунктах на одного жителя среднесуточное (за год), л/сут |
|
Застройка зданиями, оборудованными внутренним водопроводом и канализацией, без ванн |
125 - 160 |
|
То же, с ванными и местными водонагревателями |
160 - 230 |
|
То же, с централизованным горячим водоснабжением |
220 - 280 |
Расчетный среднесуточный расход воды составит:
,
Qсут.ср.
=6182
1000 – учитывает перевод литров в м3.
Хозяйственно-питьевое водопотребление неравномерно как по часам суток, так и по суткам. Это связано с условиями быта населения. Режима работы предприятий. Степенью благоустройства зданий и т.д. Поэтому всегда рассчитывается расход воды в сутки наибольшего водопотребления (обычно это выходные дни летом):
Qсут.max=7418 Qсут.min=4964
( из СП 31,13330..Коэффициент суточной неравномерности водопотребления Ксут, учитывающий уклад жизни населения, режим работы предприятий, степень благоустройства зданий, изменения водопотребления по сезонам года и дням недели, принимать равным: Kсут.max = 1,1 - 1,3; Kсут.min = 0,7 - 0,9)
С учетом количества воды на нужды местной промышленности, обслуживающей население, и других неучтенных расходов расчетный расход воды в сутки наибольшего водопотребления составляет:
=11127
Максимальный расчетный часовой расход определяется
=464
Кч.max – коэффициент часовой неравномерности водопотребления
Кч.𝑚𝑎𝑥
=∝𝑚𝑎𝑥 ∗𝛽𝑚𝑎𝑥
=1.3∗1.2=1.56≈1.6
=1,5
где α - коэффициент, учитывающий степень благоустройства зданий, режим работы
предприятий и другие местные условия, принимаемые αmax = 1,2 - 1,4; αmin = 0,4 - 0,6; β - коэффициент, учитывающий число жителей в населенном пункте, принимаемый
по таблице 2.
Таблица 2 - Значение коэффициента β в зависимости от численности жителей (СП 31..)
|
Коэффициент |
Численность жителей, тыс. чел. |
||||||||||||||||
|
До 0,1 |
0,15 |
0,2 |
0,3 |
0,5 |
0,75 |
1 |
1,5 |
2,5 |
4 |
6 |
10 |
20 |
50 |
100 |
300 |
1000 и более |
|
|
βmах |
4,5 |
4 |
3,5 |
3 |
2,5 |
2,2 |
2 |
1,8 |
1,6 |
1,5 |
1,4 |
1,3 |
1,2 |
1,15 |
1,1 |
1,05 |
1 |
|
βmin |
0,01 |
0,01 |
0,02 |
0,03 |
0,05 |
0,07 |
0,1 |
0,1 |
0,1 |
0,2 |
0,25 |
0,4 |
0,5 |
0,6 |
0,7 |
0,85 |
1 |
По часам суток максимальное общее суточное водопотребление населенного пункта на хозяйственно-питьевые нужды распределяется в зависимости от величины коэффициента часовой неравномерности. Колебания расхода по часам суток следует принимать по табл. 3 (при отличии вычисленной величины К ч макс от табличной распределение расхода по часам суток производится в соответствии с коэффициентом, имеющимся в таблице и наиболее близким по величине к вычисленному).
Таблица 3 - Распределение хозяйственно-питьевого водопотребления в населенных
пунктах по часам суток (в % от суточного водопотребления)
|
часы суток |
коэффициент часовой неравномерности, Kч max |
||||||||||
|
1.15 |
1.2 |
1.25 |
1.3 |
1.35 |
1.4 |
1.45 |
1.5 |
1.6 |
1.7 |
1.8 |
|
|
0…1 |
3.6 |
3,5 |
3,35 |
3,2 |
3 |
2,75 |
2 |
1,5 |
1,25 |
1 |
0,9 |
|
1…2 |
3.6 |
3,45 |
3,25 |
3,1 |
3,2 |
2,95 |
2,1 |
1,5 |
1,25 |
1 |
0,9 |
|
2..3 |
3.6 |
3,45 |
3,3 |
3,2 |
2,5 |
2,45 |
1,9 |
1,5 |
1,25 |
1 |
0,9 |
|
3…4 |
3.6 |
3,4 |
3,2 |
3,2 |
2,6 |
2,6 |
1,9 |
1,5 |
1,25 |
1 |
1 |
|
4-5 |
3.6 |
3,4 |
3,25 |
3,2 |
3,5 |
3,8 |
1,9 |
2,5 |
1,25 |
2 |
2,35 |
|
5-6 |
3.7 |
3,55 |
3,4 |
3,4 |
4,1 |
4,1 |
3,7 |
3,5 |
3,25 |
3 |
3,85 |
|
6-7 |
4.1 |
4 |
3,85 |
3,8 |
4,5 |
4,5 |
5,5 |
4,5 |
4,8 |
5 |
5,2 |
|
7-8 |
4.3 |
4,4 |
4,45 |
4,6 |
4,9 |
4,9 |
5,3 |
5,5 |
6,4 |
6,5 |
6,2 |
|
8-9 |
4.8 |
5 |
5,2 |
5,4 |
5,6 |
4,9 |
5,8 |
6,25 |
6,7 |
6,5 |
5,5 |
|
9-10 |
4.7 |
4,8 |
5,05 |
5 |
4,9 |
5,85 |
6,05 |
6,25 |
5,9 |
5,5 |
4,85 |
|
10-11 |
4.6 |
4,7 |
4,85 |
4,8 |
4,9 |
4,9 |
5,8 |
6,25 |
5,9 |
4,5 |
5 |
|
11-12 |
4.5 |
4,55 |
4,6 |
4,6 |
4,7 |
4,7 |
5,7 |
6,25 |
5,85 |
5,5 |
6,5 |
|
12-13 |
4.5 |
4,55 |
4,6 |
4,5 |
4,4 |
4,4 |
4,8 |
5 |
5,85 |
7 |
7,5 |
|
13-14 |
4.4 |
4,55 |
4,55 |
4,4 |
4,1 |
4,1 |
4,7 |
5 |
5,85 |
7 |
6,7 |
|
14-15 |
4.5 |
4,6 |
4,75 |
4,6 |
4,1 |
4,1 |
5,05 |
5,5 |
5,5 |
5,5 |
5,35 |
|
15-16 |
4.5 |
4,6 |
4,7 |
4,6 |
4,4 |
4,4 |
5,3 |
6 |
5,25 |
4,5 |
4,65 |
|
16-17 |
4.5 |
4,5 |
4,65 |
4,4 |
4,3 |
4,3 |
5,4 |
6 |
5,5 |
5 |
4,5 |
|
17-18 |
4.2 |
4,3 |
4,35 |
4,3 |
4,1 |
4 |
5 |
5,5 |
6 |
6,5 |
5,5 |
|
18-19 |
4.3 |
4,35 |
4,4 |
4,4 |
4,5 |
4,2 |
4,85 |
5 |
5,75 |
6,5 |
6,3 |
|
19-20 |
4.2 |
4,25 |
4,3 |
4,5 |
4,5 |
4,4 |
4,5 |
4,5 |
4,75 |
5 |
5,35 |
|
20-21 |
4.2 |
4,25 |
4,3 |
4,5 |
4,5 |
4,5 |
4,2 |
4 |
4,25 |
4,5 |
5 |
|
21-22 |
4,1 |
4,15 |
4,2 |
4,8 |
4,8 |
4,8 |
3,6 |
3 |
3 |
3 |
3 |
|
22-23 |
4 |
3.9 |
3,75 |
3,8 |
4,6 |
4,5 |
2,85 |
2 |
2 |
2 |
2 |
|
23-24 |
3.9 |
3,8 |
3,7 |
3,7 |
3,3 |
3,9 |
2,1 |
1,5 |
1,25 |
1 |
1 |
Определение расхода воды на нужды бань и прачечных
1.Расход воды в бане подсчитывается по норме водопотребления, принимаемой согласно [Сп 30.13330.2012 внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01-85* таблица А3] равной qб = 180 л/сут.
Таблица A.3 - Расчетные (удельные) средние за год суточные расходы воды в зданиях общественного и промышленного назначения, л/сут, на одного потребителя
|
Водопотребители |
Единица измерения |
Расчетные (удельные) средние за год суточные расходы воды, л/сут, на единицу измерения |
Повышающий коэффициент для III и IV климатических районов |
Продолжительность водоразбора, ч |
|
|
общий |
в том числе горячей |
||||
|
17 Бани: для мытья в мыльной и ополаскиванием в душе |
1 посетитель |
180 |
120 |
1,0 |
3 |
|
то же, с приемом оздоровительных процедур |
То же |
290 |
190 |
1,0 |
3 |
|
душевая кабина |
» |
360 |
240 |
1,0 |
3 |
|
ванная кабина |
» |
540 |
360 |
1,0 |
3 |
|
18 Прачечные: немеханизированные |
1 кг сухого белья |
40 |
15 |
1,0 |
- |
|
механизированные |
То же |
75 |
25 |
1,0 |
- |
(Норма расхода воды на одного посетителя в час максимального водопотребления –180 л, в том числе холодной воды – 60 л. Коэффициент часовой неравномерности принимается равным К б = 1). Число мест в бане n б определяется из расчета 7 мест на 1000 жителей (с учетом перспективы повышения степени благоустройства оно может быть снижено до 5). В городах и поселках, обеспеченных благоустроенным жилым фондом, нормы вместимости бань следует уменьшить до 3 мест на 1000 человек. Продолжительность работы бани принимается обычно равной t б = 16 ч (с 7 до 23 ч). Число мест в бане равно
=214
Число мест в бане определяли из расчета 5 мест на 1000 человек
Вместимость бань может быть принята равной 50, 100, 200 и 300 мест. При количестве мест в бане более 300 целесообразно предусматривать строительство двух бань и более. При этом радиус обслуживания одной баней рекомендуется принимать не более 1,5 км. Принимаем одну баню на 300 мест (необходимо определить место расположение на генплане)
Расход воды в банях в сутки максимального водопотребления (м3) определяется из выражения
=864
Продолжительность работы бани принимаем обычно tб=16ч. (с 7 до 23 час). Норма водопотребления на одного посетителя бани принята 180л/чел Соответственно часовой расход окажется равным:
=54
(этот коэффициент можно не считать, так как Кб – коэффициент часовой неравномерности принимаем 1)
2. Расходы воды в прачечной определяются по норме расхода воды на 1 кг сухого белья равной gпр =75 л [СП 30.13330.2012 внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01-85*]. Количество белья, поступающего в прачечную за одну смену (t см = 8 ч) от 1000 жителей, принимается равным g пр = 110 кг. Общее количество белья (кг), поступающее в прачечную за одну смену, равно
=4700
В соответствии с СП [30.13] прачечные следует проектировать с производительностью 500, 1000, 2000, 3000, 5000, 7500, 10000 кг и более белья в смену. В соответствии с этим принимаем две прачечные производительностью 2000 и 3000 кг белья в смену (определить месторасположение на генплане, радиус обслуживания 500 м). Обычно в прачечных работа производится в две смены с 7 до 23 ч (n см =2)
Суточное водопотребление прачечной (м3) равно
=750
Соответственно часовой расход (м3) равен
=47
где К пр – коэффициент часовой неравномерности водопотребления в прачечной, К пр = 1.
3. Расход воды в больнице определяется по норме водопотребления, отнесенной к одной койке и равной q бол = 250 л/сут для больниц общего типа. Число коек в больнице n бол определяется из расчета 12 коек на 1000 жителей на первую очередь и 13,53 коек – на расчетный срок:
=65
Суточное водопотребление больницы (м3) равно
=16
Часовое распределение суточного водопотребления больниц следует принимать согласно табл. 4.
Таблица 4 - Распределение расхода воды по часам суток в больницах и гостиницах (в % от суточного водопотребления)
|
часы суток |
расход, % |
часы суток |
расход, % |
часы суток |
расход, % |
часы суток |
расход, % |
|
0-1 |
0,2 |
6-7 |
3,0 |
12-13 |
10,0 |
18-19 |
5,0 |
|
1-2 |
0,2 |
7-8 |
5,0 |
13-14 |
6,0 |
19-20 |
5,0 |
|
2-3 |
0,2 |
8-9 |
8,0 |
14-15 |
5,0 |
20-21 |
2,0 |
|
3-4 |
0,2 |
9-10 |
10,0 |
15-16 |
8,5 |
21-22 |
0,7 |
|
4-5 |
0,5 |
10-11 |
6,0 |
16-17 |
5,5 |
22-23 |
3,0 |
|
5-6 |
0,5 |
11-12 |
10,0 |
17-18 |
5,0 |
23-24 |
0,5 |
4. Расход воды в гостинице определяется исходя из нормы суточного водопотребления на одного постояльца qг, принимаемой по Приложению А3 [СП 30.13330.2012 внутренний водопровод и канализация зданий]. В сутки максимального водопотребления норма расхода воды с общими душевыми и ваннами q г =120 л, с душами во всех отдельных номерах q г =230 л, с ваннами во всех номерах q г =300 л.
Число мест в гостинице n г определяется из расчета 3–5 мест на 1000 жителей на первую очередь и 6 мест – на расчетный срок:
=128
Суточное водопотребление гостиницы (м3) равно
=38
5. Расход воды на поливку улиц и зеленых насажденийпринимается дополнительно к городскому расходу по данным п. 5.3 [СП 31.13330.2012 водоснабжение. наружные сети и сооружения Актуализированная редакция СНиП 2.04.02-84*].
Суммарный расход на поливку в пересчете на одного жителя принимается в зависимости от местных условий в пределах 50-90 л в сутки. Поливка производится, как правило, поливочными автомашинами в течение 16 часов и дворниками в течение 6-8 часов (по 2-3 часа утром и вечером). При распределении поливочных расходов по часам суток следует стремиться к тому, чтобы часы поливки не совпадали с часами максимального хозяйственно-питьевого расхода. Расход воды на поливку автомашинами может быть принят равным 60-80 % от общего расхода на поливку.
Исходя их числа жителей города и засушливого климата Волгоградской области принимаем qпол=80л/сут
Расход воды на поливку зеленых насаждений улиц составит
=3845
Опыт эксплуатации городских водопроводов показывает. Что 70-80% суточного количества воды на поливку в городах расходуется механизированным способом, т.е. поливомоечными машинами (что более целесообразно, чем поливать питьевой водой), а 30-30% - вручную из поливочных кранов. Для рационального использования воды питьевого качества отбор воды поливомоечными машинами предусматривается у реки, и эта часть расходов исключается из расчетных расходов. Поэтому расчетный расход воды на поливку составит:
=769
6. Определение расходов воды на промышленных предприятиях
На промышленных предприятиях вода расходуется на хозяйственно-питьевые нужды, на душевые и на технологические нужды
Расход воды на хозяйственно-питьевые и производственные нужды предприятия
Норма водопотребления на хозяйственно-питьевые нужды принята (Сп 31 табл.А3) для «горячих» цехов – 45л/чел, для «холодных» цехов 25 л/чел.
Расход воды на хозяйственно питьевые нужды предприятия определяется по формуле:
Где Nсм – количество работающих в смену, чел
Таблица 6 – Расход воды на хозяйственно-питьевые нужды, м3/сут (количество рабочих определяется условно)
|
Предприятие |
Вид цеха |
Количество рабочих по сменам |
Норма водопотребления |
Расход воды, м3/чел, в смену |
Итого |
||||
|
1 |
2 |
3 |
1 |
2 |
3 |
||||
|
машиностроительный завод |
«горячие» цеха |
2000 |
1060 |
1060 |
45 |
90 |
47,7 |
47,7 |
185,4 |
|
«холодные» цеха |
2500 |
1420 |
1420 |
25 |
62,5 |
35,5 |
35,5 |
133,5 |
|
|
Итого |
4500 |
2480 |
2480 |
152,5 |
83,2 |
83,2 |
318,9 |
||
|
радиозавод |
«холодные» цеха |
6800 |
5200 |
25 |
170 |
130 |
300 |
||
Расход воды для душей следует находить в соответствии с числом устанавливаемых душевых сеток, определяемым в зависимости от санитарной характеристики производственных процессов в цехах предприятия.
Расход через одну душевую сетку групповых душевых в течение 45 минут
(продолжительность пользования душем после окончания смены) составляет q л.с. = 375 л. Таким образом, сменный расход воды на предприятии для душей (м3) может быть определен из выражения
где N д – число работающих в цехах, принимающих душ; n – расчетное число человек на одну душевую сетку (3, 5, 7 или 15) в зависимости от санитарной характеристики производственных процессов.
7 человек на одну душевую сетку на машиностроительном заводе и 15 человек на одну душевую сетку на радиозаводе.
Расход воды в одну смену определяется по формуле:
nд.с. – число душевых сеток
Таблица 7 – Расход воды на душевые нужды, м3/сут
|
Предприятие |
Смена |
кол-во работающих в смену |
кол-во пользующихся душем |
Кол-во человек на 1 сетку |
кол-во душевых сеток |
расход в смену, м3 |
|
машиностроительный завод |
1 |
4500 |
3000(67%) |
7 |
429 |
160,88 |
|
2 |
2480 |
790 (32%) |
7 |
113 |
42,38 |
|
|
3 |
2480 |
790 (32%) |
7 |
113 |
42,38 |
|
|
Итого |
245,64 |
|||||
|
радиозавод |
1 |
6800 |
4960 (73%) |
15 |
331 |
124,13 |
|
2 |
5200 |
4040 (77%) |
15 |
270 |
101,25 |
|
|
Итого |
225,38 |
Продолжительность зарядки бака-аккумулятора холодной воды следует принимать по табл.8
Таблица 8 – Продолжительность зарядки бака-аккумулятора
|
Число душевых сеток, шт |
Продолжительность зарядки, ч |
|
10-20 |
2 |
|
21-30 |
3 |
|
31 и более |
4 |
Распределение расходов воды в душевых следует принимать в соответствии с табл.9
Таблица 9 – Колебания расхода воды в душевых предприятий по часам смены
|
Часы смены |
0-1 |
1-2 |
2-3 |
3-4 |
4-5 |
5-6 |
6-7 |
7-8 |
8-8,5 |
|
Расход воды в душевых предприятия |
- |
- |
- |
- |
13,5 |
13,5 |
13,5 |
13,5 |
46 |
Потребление воды питьевого качества на производственные нужды может иметь часовые колебания, как в пределах смены, так и в пределах суток. Размеры часовых колебаний производственного водопотребления зависят от технологии производства и наличия в системе производственного водопровода аккумулирующих емкостей.
Определение расхода воды на технологические нужды
Расход воды на технологические нужды составляет сумму расходов на технологические операции данного предприятия. В соответствии с заданием расходы воды на технологические нужды по данным технологов составляют
На машиностроительном заводе 7800 м3/сут. (за 3 смены) (в 13,8 раза больше суммарного расхода на х-п и душ)
На радиозаводе – 7890 м3/сут (за 2 смены) (в 15раз)
Определение общего расхода воды на промышленных предприятиях
Общий расход воды на промышленных предприятиях за сутки определяется как сумма всех расходов:
На машиностроительном заводе = 245,64+318,9+7800=8364,54 м3/сут
На радиозаводе=225,38+300+7890=8415,38 м3/сут
7. Определение расхода воды на пожаротушение
Расход воды на наружное пожаротушение в городе и расчетное число пожаров надлежит принимать согласно СП 31.13330.2012, 301330.2012а также СП 5.13130, СП 8.13130, СП 10.13130. Этот расход определяется в зависимости от числа жителей и характера застройки.
В курсовой работе принимается: расчетное число пожаров nn =2, Расход воды на 1 пожар жилого здания - qпж =35л/с, продолжительность тушения пожара – 3 часа
Расход воды на наружное пожаротушение на промышленном предприятии зависит от площади предприятия, объема зданий, степени их огнестойкости и категории производства по пожарной опасности. Принимаем норму расхода воды на 1 пожар промышленного здания (завод №1) qпп = 20л/с и на 1 пожар промышленного здания завод №2) qпп=10л/с
При наличии в городе промышленных предприятий общий расход на пожаротушение определяется как сумма большего необходимого расхода плюс половина меньшего необходимого расхода.
Общий расход на наружное пожаротушение:
Расход воды на пожаротушение принимаем из расчета одновременного действия двух пожарных струй по 2,5л/с
𝑄пож.вн. =𝑞пж.ст ∗𝑛пж.ст,л/𝑐
𝑄пож.вн. =2.5∗2=5 л/𝑐
qпж.ст. – расход воды пожарной струей; nпж.ст. – количество пожарных струй. Общий расход воды на пожаротушение в городе и на предприятиях:
𝑄пож =𝑄пож.нар. +𝑄пож.вн,л/с
𝑄пож =𝑄пож.нар. +𝑄пож.вн =120+5=125 л/с
8. Общий расчетный расход воды в городе в сутки наибольшего водопотребления
Общий расход воды в городе – это сумма всех необходимых расходов, кроме расхода на пожаротушение, т.к. этот объем должен храниться в водонапорном баке или в специальных резервуарах. Все расчеты сводят в таблицу 7.
Таблица 7 – Расчетные расходы воды в городе
|
расход воды на хозяйственно-питьевые нужды населения |
11127 |
|
|
расход воды на нужды бань |
864 |
|
|
расход воды на нужды прачечных |
750 |
|
|
расход воды на поливку улиц |
3845 |
|
|
расход воды на Заводе №1 |
8364,54 |
|
|
расход воды на Заводе №2 |
8415,38 |
|
|
Итого |
33366 |
9. Определение суммарных расходов
Распределение расхода воды на хозяйственно-питьевые нужды населения принято с учетом ранее рассчитанного коэффициента часовой неоднородности К ч.max = 1,6 (см. формулу и табл. 3).
На машиностроительном и радиозаводе имеются свои резервуары и насосная станция, вода из городского водопровода будет поступать в эти резервуары примерно равномерно в течение каждой смены, расходоваться она будет на технологические нужды по графику завода. При К ч = 1 технологические расходы распределяются равномерно в течение суток. При К ч = 1,2 и двухсменном режиме работы предприятия в первую (дневную) смену расходуется 60 % воды от суточного расхода, а во вторую – 40 %.
Распределение расхода воды на хозяйственно-питьевые нужды на промышленных предприятиях производится с учетом коэффициента неравномерности К: для «холодных» цехов К = 2,5; для «горячих цехов» К = 3 (см. табл. 5).
Распределение расходов воды по часам смены на хозяйственно-питьевые нужды цехов предприятий
|
часы смены |
0-1 |
1-2 |
2-3 |
3-4 |
4-5 |
5-6 |
6-7 |
7-8 |
8-8,5 |
|
|
расход, % |
К=2,5 |
0 |
12,05 |
12,05 |
12,05 |
12,05 |
12,05 |
12,05 |
12,05 |
15,65 |
|
К=3,0 |
0 |
6,25 |
12,5 |
12,5 |
18,75 |
6,25 |
12,5 |
12,5 |
18,75 |
|
Распределение расхода воды на душевые нужды по часам смены производится по табл. 9.
Таблица 9 – Колебания расхода воды в душевых предприятий по часам смены
|
Часы смены |
0-1 |
1-2 |
2-3 |
3-4 |
4-5 |
5-6 |
6-7 |
7-8 |
8-8,5 |
|
Расход воды в душевых предприятия |
- |
- |
- |
- |
13,5 |
13,5 |
13,5 |
13,5 |
46 |
С учетом всего этого составляется таблица распределения расходов воды в городе по часам суток наибольшего водопотребления (табл. 10) и определяется в час наибольшего расхода воды.

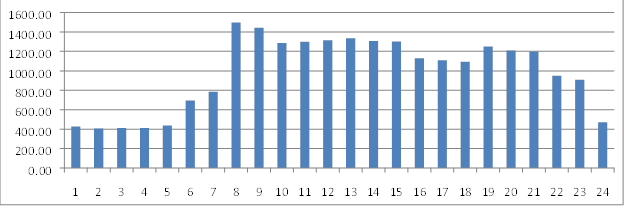

Рис.1 – График водопотребления
Часы наибольшего потребления воды 7…8ч - 1496,79 м3 это 6,32%

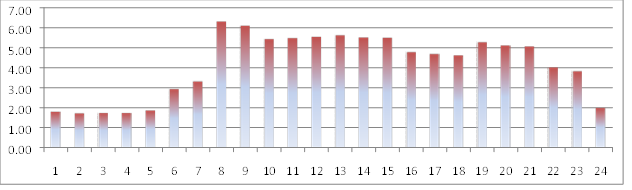

Рис.2 – график водопотребления
строить в % (добавить режим работы насосной станции 2,5% и 5% для 2-го подъем и
ср. значение 4,17% для станции 1-го подъема)
Распределение на хозяйственно-питьевые нужды предприятия производится по
сменам в соответствии с таблицей 6 принимаются сменные расходы. Распределение
воды на душ предприятия в соответствии с табл.7, табл. 9 распределение %.
Таблица 10 – Распределение
расходов воды в городе по часам суток наибольшего водопотребления
(zip - application/zip)
Статистика файлового архива
