Реферат

на тему “Ветровая энергетика”

Группа ТЭМ-503

Студент  ____________   Ахмедьянова Р.Р.

                                                            (подпись)                      (Ф.И.О.)
                                   Принял    ______________      Полещук И.З.

   (подпись)                      (Ф.И.О.)

Уфа 2012

Содержание:

Введение. 3

1. Энергия ветра. 4

2.Современные методы генерации электроэнергии из энергии ветра. 4

3. Классификация ветрогенераторов. 6

4. Статистика по использованию энергии ветра. 8

5. Ветроэнергетика в России. 12

6. Перспективы. 14

7. Экологические аспекты ветроэнергетики. 15

8.Вертикальные ветрогенераторы. 19

 8.1. Ортогональные ветрогенераторы. 19

8.2. Ветрогенераторы с ротором Савониуса. 20

8.3. Ветрогенераторы с ротором Дарье. 21

8.4. Ветрогенераторы с геликоидным ротором. 23

8.5. Ветрогенераторы с многолопастным ротором с направляющим аппаратом. 23

9. Горизонтальные ветрогенераторы. 24

9.1. Однолопастные ветрогенераторы. 25

9.2. Двухлопастные ветрогенераторы. 26

9.3. Трехлопастные ветрогенераторы. 27

 9.4. Многолопастные ветрогенераторы. 27

Заключение: 29

Список литературы: 30

     Введение.

Ветроэнергетика является бурно развивающейся отраслью, так в конце 2010 года общая установленная мощность всех ветрогенераторов составила 196,6 гигаватт. [1] В том же году количество электрической энергии, произведённой всеми ветрогенераторами мира, составило 430 тераватт-часов (2,5 % всей произведённой человечеством электрической энергии). Некоторые страны особенно интенсивно развивают ветроэнергетику, в частности, на 2011 год в Дании с помощью ветрогенераторов производится 28 % всего электричества, в Португалии — 19 %, в Ирландии — 14 %[2], в Испании — 16 % и в Германии — 8 %. В мае 2009 года 80 стран мира использовали ветроэнергетику на коммерческой основе. Крупные ветряные электростанции включаются в общую сеть, более мелкие используются для снабжения электричеством удалённых районов. В отличие от ископаемого топлива, энергия ветра практически неисчерпаема, повсеместно доступна и более экологична. Однако, сооружение ветряных электростанций сопряжено с некоторыми трудностями технического и экономического характера, замедляющими распространение ветроэнергетики. В частности, непостоянство ветровых потоков не создаёт проблем при небольшой пропорции ветроэнергетики в общем производстве электроэнергии, однако при росте этой пропорции, возрастают также и проблемы надёжности производства электроэнергии. Для решения подобных проблем используется интеллектуальное управление распределением электроэнергии.

1. Энергия ветра.

Мощность ветрогенератора зависит от площади, ометаемой лопастями генератора, и высоты над поверхностью. Например, турбины мощностью 3 МВт (V90) производства датской фирмы Vestas имеют общую высоту 115 метров, высоту башни 70 метров и диаметр лопастей 90 метров.

Параметр	1 МВт	2 МВт	2,3 МВт
Высота мачты	50 м — 60 м	80 м	80 м
Длина лопасти	26 м	37 м	40 м
Диаметр ротора	54 м	76 м	82,4 м
Вес ротора на оси	25 т	52 т	52 т
Полный вес машинного отделения	40 т	82 т	82,5 т
Источник: Параметры действующих ветрогенераторов. Пори, Финляндия[5].

Таблица 1.Мощности ветрогенераторов и их размеры.

В августе 2002 года компания Enercon построила прототип ветрогенератора E-112 мощностью 4,5 МВт. До декабря 2004 года турбина оставалась крупнейшей в мире. В декабре 2004 года германская компания REpower Systems построила свой ветрогенератор мощностью 5,0 МВт. Диаметр ротора этой турбины 126 метров, масса гондолы — 200 тонн, высота башни — 120 м. В конце 2005 года Enercon увеличил мощность своего ветрогенератора до 6,0 МВт. Диаметр ротора составил 114 метров, высота башни 124 метра. Компания Clipper Windpower разрабатывает ветрогенератор мощностью 10,0 МВт для офшорного применения. В 2009 году турбины класса 1,5 — 2,5 МВт занимали 82 % в мировой ветроэнегетике. [6]

3. Классификация ветрогенераторов.

Существуют классификации по количеству лопастей, по материалам, из которых они выполнены, по оси вращения и по шагу винта.

По количеству лопастей

·         Двухлопастные и трёхлопастные ветрогенераторы

·         Многолопастные ветрогенераторы

Многолопастные ветряки действительно начинают вращаться на меньших скоростях, чем двух- и трёхлопастные, но для выработки электроэнергии требуется важен не сам факт вращения, а выход на нужные обороты. Каждая дополнительная лопасть увеличивает общее сопротивление ветроколеса, а это усложняет выход на рабочие обороты генератора, увеличивая необходимую рабочую скорость ветра. Таким образом, многолопастные действительно будут начинать вращаться при меньших скоростях, но они больше применимы, где важен сам факт вращения, то есть для перекачки воды или других подобных действий. При применении же для выработки электроэнергии многолопастных ветряков, они создают лишь видимость работы. Установление же редукторов не рекомендуется, так как, во-первых, усложняет конструкцию ветрогенератора, делает его менее надёжным, и, во-вторых, редуктор будет забирать мощность.

По материалам лопастей

·         Жёсткие лопасти ветрогенератора

·         Парусные ветрогенераторы

Парусные лопасти действительно стоят значительно меньше жёстких стеклопластиковых и металлических, проще в изготовлении. Но это дешевизна может обернуться большими расходами. При диаметре ветроколеса в 3 метра на рабочих оборотах генератора (400-600 оборотов в минуту) конец лопасти движется со скоростями в 500 км/ч.  Даже в идеальных условиях это серьёзное испытание, а если учесть что в воздухе постоянно есть пыль и песок, то даже для жёстких лопастей требуются ежегодное обслуживание (замена антикоррозийной плёнки на концах лопастей). Без обслуживания жёсткая лопасть продолжит работать, чуть потеряв в своих характеристиках. Для парусной же лопасти может потребоваться полная замена не через год, а уже после первых сильных ветров. Поэтому для автономного электроснабжения, где требуется значительная надёжность компонентов системы, применение парусных лопастей не рекомендуется.

По рабочей оси вращения

·         Горизонтальные ветрогенераторы

·         Вертикальные ветрогенераторы

Вертикальные ветрогенераторы действительно учитывают порывы, не требует ориентирования по ветру, но любой вертикальный ветрогенератор обладает рабочей площадью поверхности в два раза меньшей, чем у классического горизонтального ветрогенератора с такой же площадью ветроколеса. Это значит, чтобы получить такую же мощность потребуется ветряк в два раза больший. Кроме того большое количество лопаток, а также часть ветроколеса в каждый момент времени движется против ветра. Это значительно увеличивает сопротивление ветроколеса, что увеличивает рабочую скорость ветра. С учетом, что для ориентирования горизонтального ветрогенератора достаточно флюгера, то вертикальный ветрогенератор для автономного электроснабжения теряет все преимущества.

По шагу винта

·         Фиксированный шаг винта

·         Изменяемый шаг винта

Изменяемый шаг винта, безусловно, позволяет увеличить диапазон эффективных скоростей работы. Но внедрение этого механизма неизбежно ведёт к усложнению конструкции лопасти, уменьшению общей надёжности ветрогенератора, утяжелению ветроколеса, а значит, будут требоваться дополнительные усиления конструкции. Всё это приводит к удорожанию всей системы, как при покупке, так и при эксплуатации. [7]

4. Статистика по использованию энергии ветра.

Наибольшее распространение в мире получила конструкция ветрогенератора с тремя лопастями и горизонтальной осью вращения, хотя кое-где ещё встречаются и двухлопастные. Наиболее эффективной конструкцией для территорий с малой скоростью ветровых потоков признаны ветрогенераторы с вертикальной осью вращения, т. н. роторные, или карусельного типа. Сейчас все больше производителей переходят на производство таких установок, так как далеко не все потребители живут на побережьях, а скорость континентальных ветров обычно находится в диапазоне от 3 до 12 м/с. В таком ветрорежиме эффективность вертикальной установки намного выше. Стоит отметить, что у вертикальных ветрогенераторов есть ещё несколько существенных преимуществ: они практически бесшумны, и не требуют совершенно никакого обслуживания, при сроке службы более 20 лет. Системы торможения, разработанные в последние годы, гарантируют стабильную работу даже при периодических шквальных порывах до 60 м/с.Наиболее перспективными местами для производства энергии из ветра считаются прибрежные зоны. Но стоимость инвестиций по сравнению с сушей выше в 1,5 — 2 раза. В море, на расстоянии 10—12 км от берега (а иногда и дальше), строятся офшорные ветряные электростанции. Башни ветрогенераторов устанавливают на фундаменты из свай, забитых на глубину до 30 метров.Могут использоваться и другие типы подводных фундаментов, а также плавающие основания. Первый прототип плавающей ветряной турбины построен компанией H Technologies BVв декабре 2007 года. Ветрогенератор мощностью 80 кВт установлен на плавающей платформе в 10,6 морских милях от берега Южной Италии на участке моря глубиной 108 метров.5 июня 2009 года компании Siemens AG и норвежская Statoil объявили об установке первой в мире коммерческой плавающей ветроэнергетической турбины мощностью 2,3 МВт, производства Siemens Renewable Energy.

Таблица 2: Суммарные установленные мощности, МВт, по странам мира 2005—2011 г. Данные Европейской ассоциации ветроэнергетики [8] и GWEC [9].

Страна	2005г	2006г	2007г	2008 г	2009 г	2010г	2011г
Китай	1260	2405	6050	12210	25104	41800	62733
США	9149	11603	16818	25170	35159	40200	46919
Германия	18428	20622	22247	23903	25777	27214	29060
Испания	10028	11615	15145	16754	19149	20676	21674
Индия	4430	6270	7580	9645	10833	13064	16084
Продолжение таблицы 2.
Франция	757	1567	2454	3404	4492	5660	6800
Италия	1718	2123	2726	3736	4850	5797	6737
Великобритания	1353	1962	2389	3241	4051	5203	6540
Канада	683	1451	1846	2369	3319	4008	5265
Португалия	1022	1716	2150	2862	3535	3702	4083
Дания	3122	3136	3125	3180	3482	3752	3871
Швеция	510	571	788	1021	1560	2163	2907
Япония	1040	1394	1538	1880	2056	2304	2501
Нидерланды	1224	1558	1746	2225	2229	2237	2328
Австралия	579	817	817,3	1306	1668	2020	2224
Турция	20,1	50	146	433	801	1329	1799
Ирландия	496	746	805	1002	1260	1748	1631
Греция	573	746	871	985	1087	1208	1629
Польша	73	153	276	472	725	1107	1616
Бразилия	29	237	247,1	341	606	932	1509
Австрия	819	965	982	995	995	1011	1084
Бельгия	167,4	194	287	384	563	911	1078
Болгария	14	36	70	120	177	375	612
Норвегия	270	325	333	428	431	441	520
Венгрия	17,5	61	65	127	201	329	329
Продолжение таблицы 2.
Чехия	29,5	54	116	150	192	215	217
Финляндия	82	86	110	140	146	197	197
Эстония	33	32	58	78	142	149	184
Литва	7	48	50	54	91	154	179
Украина	77,3	86	89	90	94	87	151
Россия	14	15,5	16,5	16,5	14	15,4

Таблица 3: Суммарные установленные мощности, МВт по данным WWEA.

1997	1998	1999	2000	2001	2002	2003	2004	2005	2006	2007	2008
7475	9663	13696	18039	24320	31164	39290	47686	59004	73904	93849	120791

Продолжение таблицы 3.

2009	2010	2011
157000	196630	237227

В то же время, по данным European Wind Energy Association, суммарная вырабатываемая мощность ветряной энергии в России за 2010 год составила 9 МВт, что приблизительно соответствует показателям Вьетнама (31 МВт), Уругвая (30,5 МВт), Ямайки (29,7 МВт), Гваделупы (20,5 МВт), Колумбии (20 МВт), Гайаны (13,5 МВт) и Кубы (11,7 МВт).

В 2011 году ветряные электростанции Германии произвели 8 % от всей произведённой в Германии электроэнергии.

В 2011 году 28 % электроэнергии в Дании вырабатывалось из энергии ветра.

В 2009 году в Китае ветряные электростанции вырабатывали около 1,3 % суммарной выработки электроэнергии в стране. В КНР с 2006 года действует закон о возобновляемых источниках энергии. Предполагается, что к 2020 году мощности ветроэнергетики достигнут 80-100 ГВт.

Португалия и Испания в некоторые дни 2007 года из энергии ветра выработали около 20 % электроэнергии. 22 марта 2008 года в Испании из энергии ветра было выработано 40,8 % всей электроэнергии страны.

5. Ветроэнергетика в России.

Технический потенциал ветровой энергии России оценивается свыше 50 000 млрд кВт·ч/год. Экономический потенциал составляет примерно 260 млрд кВт·ч/год, то есть около 30 процентов производства электроэнергии всеми электростанциями России.

Энергетические ветровые зоны в России расположены, в основном, на побережье и островах Северного Ледовитого океана от Кольского полуострова до Камчатки, в районах Нижней и Средней Волги и Дона, побережье Каспийского, Охотского, Баренцева, Балтийского, Чёрного и Азовского морей. Отдельные ветровые зоны расположены в Карелии, на Алтае, в Туве, на Байкале.

Максимальная средняя скорость ветра в этих районах приходится на осенне-зимний период — период наибольшей потребности в электроэнергии и тепле. Около 30 % экономического потенциала ветроэнергетики сосредоточено на Дальнем Востоке, 14 % — в Северном экономическом районе, около 16 % — в Западной и Восточной Сибири.

Суммарная установленная мощность ветровых электростанций в стране на 2009 год составляет 17-18 МВт.

Самая крупная ветроэлектростанция России (5,1 МВт) расположена в районе посёлка Куликово Зеленоградского района Калининградской области. Зеленоградская ВЭУ состоит из 21 установки датской компании SЕАS Energi Service A.S.

На Чукотке действует Анадырская ВЭС мощностью 2,5 МВт (10 ветроагрегатов по 250 кВт). Годовая выработка в 2011 году не превысила 0,2 млн кВт·ч.

В Республике Башкортостан действует ВЭС Тюпкильды мощностью 2,2 МВт, располагающаяся около одноимённой деревни Туймазинского района. ВЭС состоит из четырёх ветроагрегатов немецкой фирмы Hanseatische AG типа ЕТ 550/41 мощностью по 550 кВт. Годовая выработка электроэнергии в 2008—2010 гг. не превышала 0,4 млн кВт·ч.

В Калмыкии в 20 км от Элисты размещена площадка Калмыцкой ВЭС планировавшейся мощностью в 22 МВт и годовой выработкой 53 млн кВт·ч, на 2006 год на площадке установлена одна установка «Радуга» мощностью 1 МВт и выработкой от 3 до 5 млн кВт·ч.

В Республике Коми вблизи Воркуты недостроена Заполярная ВДЭС мощностью 3 МВт. На 2006 действуют 6 установок по 250 кВт общей мощностью 1,5 МВт.

На острове Беринга Командорских островов действует ВЭС мощностью 1,2 МВт.

Успешным примером реализации возможностей ветряных установок в сложных климатических условиях является ветродизельная электростанция на мысе Сеть-Наволок Кольского полуострова мощностью до 0,1 МВт. В 17 километрах от неё в 2009 году начато обследование параметров будущей ВЭС работающей в комплексе с Кислогубской ПЭС.

Как пример реализации потенциала территорий Азовского моря можно указать Новоазовскую ВЭС, действующей на 2010 год мощностью в 21,8 МВт, установленную на украинском побережье Таганрогского залива.

6. Перспективы.

Источник энергии	Удельный показатель площади земельного участка, требующейся для производства 1 млн кВт·ч за 30 лет (м²)
Геотермальный источник	404
Ветер	800—1335
Фотоэлектрический элемент	364
Солнечный нагревательный элемент	3561
Уголь	3642

Таблица4: Удельная потребность в площади земельного участка для производства 1 млн кВт·ч электроэнергии

Причины гибели птиц (из расчёта на 10 000)	штук
Дома/ окна	5500
Кошки	1000
Другие причины	1000
ЛЭП	800
Механизмы	700
Пестициды	700
Телебашни	250
Ветряные турбины	Менее 1

Таблица5: Вред, наносимый животным и птицам. Данные AWEA.

Популяции летучих мышей, живущие рядом с ВЭС на порядок более уязвимы, нежели популяции птиц. Возле концов лопастей ветрогенератора образуется область пониженного давления, и млекопитающее, попавшее в неё, получает баротравму. Более 90 % летучих мышей, найденных рядом с ветряками обнаруживают признаки внутреннего кровоизлияния. По объяснениям учёных, птицы имеют иное строение лёгких, а потому менее восприимчивы к резким перепадам давления и страдают только от непосредственного столкновения с лопастями ветряков. [6]

8.Вертикальные ветрогенераторы.

Среди вертикальных ветрогенераторов можно выделить следующие группы роторов: ортогональный, Савониуса, Дарье, Геликойдный, многолопастной с направляющим аппаратом. Основным достоинством вертикальных ветрогенераторов является отсутствие необходимости ориентировать их на ветер. Одним из недостатков, ограничивающих диапазон их применения и их единичную мощность, является их более низкая эффективность работы, по сравнению с горизонтально-осевыми ветрогенераторами, при одинаковых ометаемых площадях и более высокая материалоемкость, при одинаковой мощности. [10]

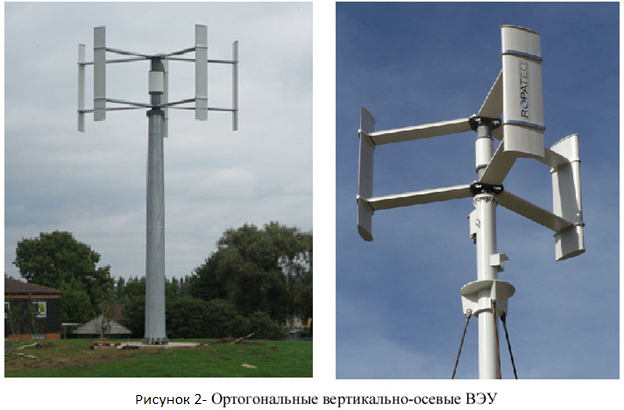

8.1. Ортогональные ветрогенераторы.
Ортогональные вертикальные ветрогенераторы имеют вертикальную ось вращения и несколько параллельных ей лопастей, удаленных от нее на определенное расстояние. Достоинствами ортогональных ветрогенераторов являются: отсутствие необходимости использовать в их конструкции направляющие механизмы, так как работа этих установок не зависит от направления ветра; за счет вертикально расположенного главного вала, приводное оборудование может быть расположено на уровне земли, что значительно упрощает его эксплуатацию. Недостатками этих установок являются: более низкие сроки службы опорных узлов, за счет более высоких динамических нагрузок на них со стороны ротора ВЭУ, т.к. при вращении ротора, подъемная сила от каждой лопасти меняет свое направление на 360°, что создает дополнительные динамические нагрузки; лопастная система ортогональных установок является более массивной по сравнению с эквивалентными по мощности горизонтально-осевыми установками; эффективность работы лопастной системы ортогональных установок является более низкой по сравнению с горизонтально-осевыми, т.к. в процессе одного оборота ротора, углы атаки потока ветра на лопасть меняются в широких диапазонах, в то время, как в горизонтальных ветрогенераторах их можно выставлять близкими к оптимальным.

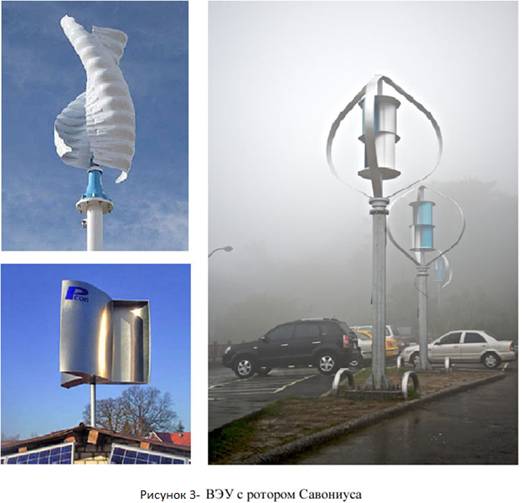

8.2. Ветрогенераторы с ротором Савониуса.

В качестве лопастей в роторе Савониуса используются два или несколько полуцилиндров. Для ротора Савониуса характерны высокие пусковые крутящие моменты, работа при относительно низких скоростях и относительно высокая технологичность его производства. Недостатками ротора Савониуса являются: более низкая эффективность работы лопастной системы, по сравнению с горизонтально-осевыми ВЭУ; относительно высокая материалоемкость. В настоящее время ветрогенераторы с ротором Савониуса выпускаются в диапазоне мощностей до 5 кВт. Ротор Савониуса, так же, часто комбинируют с ротором Дарье, для обеспечения более высоких пусковых моментов ротора Дарье.

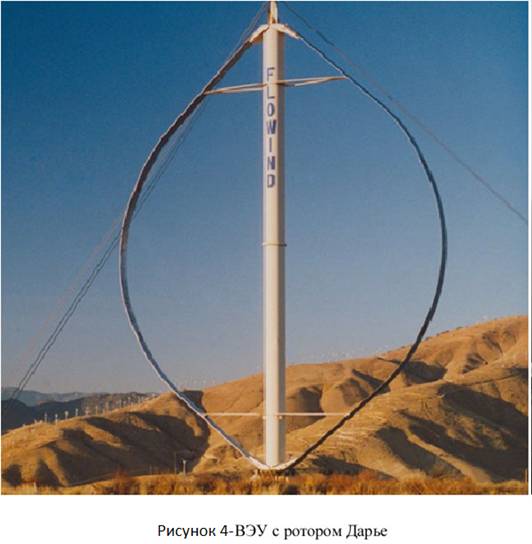

8.3. Ветрогенераторы с ротором Дарье.

Ветрогенераторы с ротором Дарье имеют вертикальную ось вращения и две или три лопасти, представляющие собой плоскую полосу, не имеющую характерного аэродинамического профиля. Достоинствами ротора Дарье являются: отсутствие системы ориентации на ветер; технологическая простота изготовления лопастей; возможность размещения приводного оборудования на уровне земли, что значительно упрощает его техническое обслуживание. Недостатками ротора Дарье являются: относительно низкая эффективность работы лопастной системы, по сравнению с горизонтально-осевыми ВЭУ; более низкие сроки службы опорных узлов, за счет более высоких динамических нагрузок на них со стороны ротора, т.к. при его вращении, подъемная сила от каждой лопасти меняет свое направление на 360°, что создает дополнительные динамические нагрузки; двухлопастные ветрогенераторы с ротором Дарье, при равномерном набегающем потоке не могут запускаться самостоятельно.

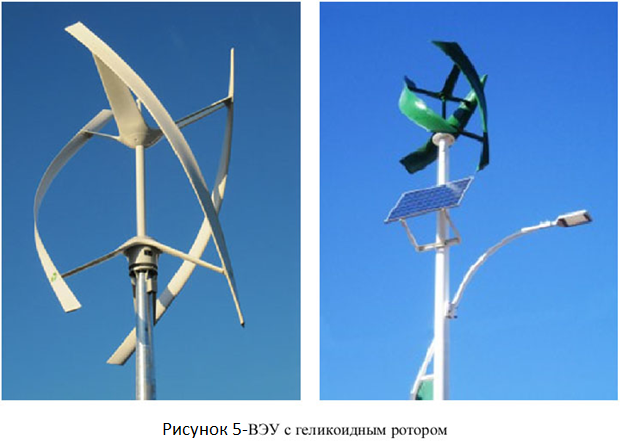

8.4. Ветрогенераторы с геликоидным ротором.

Геликоидный ротор или Ротор Горлова (второе его название) является модификацией ортогонального ротора. За счет закрутки лопастей, вращение ротора является более равномерным, что значительно снижает динамические нагрузки на опорные узлы и, тем самым, увеличивает их срок службы, по сравнению с опорными узлами ортогональных роторов, однако, технология производства закрученных лопастей значительно усложняется, что сказывается на увеличении их стоимости.

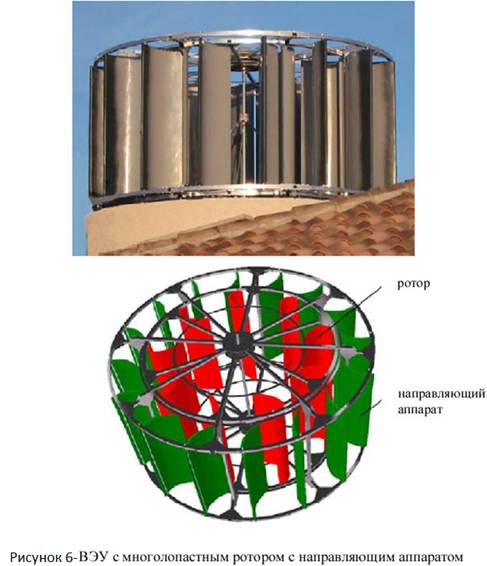

8.5. Ветрогенераторы с многолопастным ротором с направляющим аппаратом.

Ветрогенераторы многолопастные с направляющим аппаратом являются модификацией ортогонального ротора. Они имеют два ряда лопастей, первый ряд является неподвижным, он представляет собой направляющий аппарат, назначением которого является захват ветрового потока, его сжатие с увеличением скорости, и подача потока ветра под оптимальным углом атаки на второй ряд лопастей, представляющих собой вращающийся ротор. Достоинством этого типа ротора является его более высокая эффективность работы по сравнению с другими вертикальными ветрогенераторами; работа при низких скоростях ветра. Недостатком этого ротора является его более высокая стоимость за счет использования большого количества профилированных лопастей.

9. Горизонтальные ветрогенераторы.

Горизонтально-осевые ВЭУ (горизонтальные ветрогенераторы), в зависимости от количества лопастей можно разделить на одно-, двух-, трех- и многолопастные. Основным недостатком горизонтально-осевых ветрогенераторов является необходимость ориентации ротора на ветер, что требует внедрения дополнительных механизмов или способов ориентации. Основным достоинством ветрогенераторов с горизонтальным ротором является их более высокая эффективность работы, за счет меньшего разброса углов атаки на рабочих режимах, а так же, за счет возможности у отдельных ВЭУ управлять углом установки лопастей. Ветроагрегаты горизонтально-осевых ВЭУ, по сравнению с вертикально-осевыми, имеют более низкие массогабаритные параметры, при прочих равных условиях. [10]

9.1. Однолопастные ветрогенераторы.

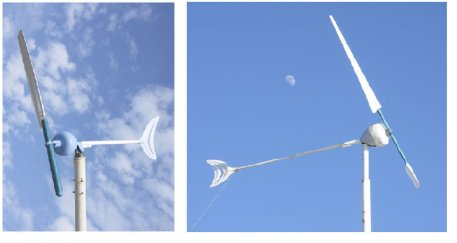

Однолопастные ветрогенераторы имеют одну лопасть и противовес, выполняющий роль балансирующего механизма. Достоинством однолопастных роторов, по сравнению с многолопастными, является их более высокая скорость вращения за счет более низкого момента инерции. Это позволяет использовать в их схеме прямоприводные синхронные электрогенераторы, рассчитанные на более высокие обороты вращения, и как следствие, имеющие меньшие массогабаритные размеры. Кроме этого, ротор этой конструкции имеет более низкую стоимость за счет уменьшения числа лопастей. В настоящее время выпускаются однолопастные ВЭУ мощностью до 10 кВт, с диаметром ротора до 7 м, предлагаемые компанией ООО «Электроветер», Россия.

Рисунок 7-Однолопастные ВЭУ, модель ВЭУ-1/3( 1 кВт), ВЭУ-5/5( 5кВТ), ООО “Электроветер”.

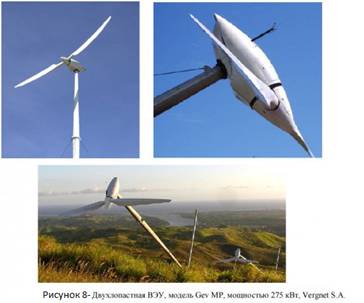

9.2. Двухлопастные ветрогенераторы.

В сравнении с ВЭУ с количеством лопастей три и более, двухлопастные имеют те же преимущества, что и однолопастные. Еще одним безусловным достоинством этих ветрогенераторов является уравновешенность ротора при любом угловом положении лопастей, за счет четного их количества. Это их достоинство нашло применение в самоподъемных ветрогенераторах малого и среднего диапазона мощностей. При подъеме с земли или опускании на землю самоподъемных двухлопастных ветрогенераторов, плоскость их ротора, при любом угловом положении лопастей будет стремиться занять горизонтальное положение, что значительно упрощает технологию процесса подъема или опускания этих ВЭУ. Примером самоподъемной двухлопастной ветроустановки является Gev MP, номинальной мощностью 275 кВт, французской фирмы Vergnet S.A. (рисунок 2).

9.3. Трехлопастные ветрогенераторы.

Трехлопастные горизонтально-осевые ВЭУ являются наиболее распространенными из предлагаемых на рынке ветряков. Их номинальная мощность составляет от нескольких ватт до 7 МВт. Все ветроэнергетическое оборудование большой мощности (от 500 кВт и выше) представляют трехлопастные горизонтально-осевые ветрогенераторы. На сегодняшний день, ветроустановкой, имеющей самую большую номинальную мощность, является трехлопастная Enercon E-126, номинальной мощностью 7 МВт.

Рисунок 9- Трехлопастная ВЭУ, модель Enercon E-126, номинальной мощностью 7МВт, Enercon GmbH.

9.4. Многолопастные ветрогенераторы.

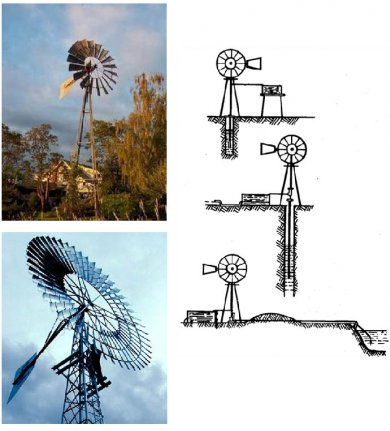

Многолопастные ВЭУ (рисунок 4) имеют большое количество лопастей, которое у некоторых моделей может достигать 50 единиц. Ротор этих ветрогенераторов имеет большой момент инерции, вследствие чего, имеет более низкие скорости вращения, но при этом, развивает более высокий крутящий момент. Эта их особенность является достоинством при работе в ветронасосных системах, именно в этой области промышленного применения они заняли нишу.

Рисунок 10-Многолопастные  ВЭУ, ветронасосные установки.



Заключение:

Список литературы:

1. Global Wind Installations Boom, Up 31 % in 2009.

2. www.Renewables.eirgrid.com. Возобновляемые источники энергии.

3. http://www.tuuliatlas.fi/tuulisuus/tuulisuus_4.html.  Пограничный слой в        атмосфере.

4.http://www.tuuliatlas.fi/tuulivoima/index.html. Размеры генераторов по годам

5.http://www.hyotytuuli.fi.  Параметры действующих ветрогенераторов. Пори, Финляндия

6.http://ru.wikipedia.org/wiki/Ветроэнергетика.

7.http://www.sev.ru/o_vetro. Классификация ветрогенераторов.

8. Wind in power. 2011 European statistics.

9. Global Wind Statistics 2011.

10.http://alternativenergy.ru/vetroenergetika/
