ПРЕДИСЛОВИЕ

Подземная разработка месторождений полезных ископаемых включает три этапа: вскрытие шахтного поля, подготовку и очистную выемку. Каждый этап представляет собой систему взаимосвязанных работ, а этапы увязаны между собой во времени и пространстве. Эф­фективная работа рудника зависит от того, насколько верно и обосно­ванно решены задачи на каждом этапе. Для успешной разработ­ки месторождений важное значение имеет выбор наиболее рациональных способов вскрытия и подготовки месторождения. Опережение во времени вскрытия и подготовки по отношению к отработке запасов руды верхних горизонтов обеспечивает высокие показатели и ритмичность добычи.

Под «способом вскрытия» понимают тип вскрывающих вырабо­ток (вертикальные и наклонные шахтные стволы, штольни и т.д.). В зависимости от однотипности вскрывающих выработок способы вскрытия шахтного поля делят на простые (вскрываемые одним ти­пом выработок) и комбинированные (вскрытие осуществляется раз­ным типом выработок).

Под «схемой вскрытия» понимают пространственное расположе­ние вскрывающих выработок.

При изучении дисциплины «Геотехнология подземная (рудные месторождения)» студенты овладевают общими понятиями горного производства, комплексом производст­венных процессов и основами технологии горных работ,  что позволяет сформировать у студентов профессиональное отношение к своей будущей специальности.

Выбор схемы и способа вскрытия рудной залежи, подготовки её к очистной выемке позволит закрепить теоретический мате­риал по дисциплине «Геотехнология подземная (рудные месторождения)», окажет помощь в прохождении учебной практики и при изучении основных специ­альных дисциплин. Этим обусловлена необходимость выполнения курсовой работы при изучении учебной дисциплины «Геотехнология подземная (рудные месторождения)».

Целью выполнения курсовой работы является формирование умения и навыков определе­ния схем и способов вскрытия и подготовки месторождений полезных ископаемых. Методика её выполне­ния заключается в анализе и характеристике схем, способов вскрытия и подготовки применительно к рудникам.

Методические указания по выполнению и оформлению курсовой работы разработаны в соответствии с программой учебной дисциплины «Геотехнология подземная (рудные месторождения)», входящей в цикл «Общепрофессиональные дисциплины» учебного плана подготовки горных инженеров по направлению 130400 - Горное дело.

1 СОДЕРЖАНИЕ КУРСОВОЙ РАБОТЫ

Курсовая работа по дисциплине «Геотехнология подземная (рудные месторождения)» состоит из графической и расчётно-пояснительной частей.

Графическая часть работы (схема вскрытия и подготовки рудной залежи) должна быть представлена листом ватмана установленного формата А1 (841×594 мм). В правом нижнем углу чертежа располагается угловой штамп [1].

На чертежах изо­бражаются:

а) принятый вариант вскрытия месторождения в трех проекциях (разрез по простиранию, вкрест простирания и план по горизонту). На вертикальных разрезах показывается разбивка залежи на этажи;

б) принятая схема подготовки от­каточного горизонта.

Схема вскрытия месторождения выполняется в масштабе 1:2000 или 1:1000.

Объем пояснительной записки должен составлять 10-15 страниц рукописного или машинописного текста, выполненного на стандартных листах формата А4 (210×297 мм), скреплённых скоросшивателем. Текст записки должен быть крат­ким, содержание изложено технически грамотно и оформлено согласно требованиям к выполнению курсовых и дипломных проектов и работ [1].

Примеры оформления титульного листа расчётно-пояснительной записки курсовой работы, бланка задания и оформления содержания приведены в приложениях А, Б и В.

2 СТРУКТУРА РАСЧЁТНО-ПОЯСНИТЕЛЬНОЙ

   ЗАПИСКИ

Расчётно-пояснительная записка курсовой работы включает:

·       Титульный лист

·       Содержание

·       Введение

·       Горно-геологические условия месторождения (исходные данные)

·       Пояснительную часть

·       Заключение

·       Список использованных источников

Введение должно содержать краткую характеристику вопроса, которому посвящена работа (отразить важность выбора схемы вскры­тия месторождения, подготовки, в том числе откаточного горизонта).

Горно-геологические условия месторождения (исходные данные) для выполнения курсовой работы содер­жат цифровой (приложение Г) и графический (приложение Д) матери­ал.

Пояснительная часть курсовойработы включает:

а) возможные способы и схемы вскрытия и подготовки рудной залежи на основе исходных данных (по литературным источникам [2-6]). Необходимо рассмотреть 2-3 возможные схемы и на основе преимуществ и недостатков выбирается одна из схем, которая приводится на чертеже;

б) схемы подготовки откаточного горизонта [2, 3, 6]. Принятая схема приводится на чертеже.

Заключение должно содержать краткие выводы по работе (важ­ность принятых решений по способу и схеме вскрытия, подготовке рудной залежи с точки зрения экономичности, безо­пасности и экологии).

Список использованных источников оформляется в виде ссылки в тексте пояснительной записки  в порядке упоминания в соответствии с требованиями ГОСТа [7].

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1.    Система менеджмента качества. Управление документацией. Структура и оформление выпускной квалификационной работы / - Новокузнецк: СибГИУ, 2005. – 55 с.

2.          Шеховцов B. C. Основы горного дела: Учебное пособие / В. С. Шеховцов / СибГИУ. - Но­вокузнецк, 2000. – 207 с.

3.    Шеховцов B. C. Основы технологии горных работ / В. С. Шеховцов / Учебное пособие. - Новокузнецк: СМИ, 1994. - 70 с.

4.          Воробьев В. М., Бурчаков А. С. Основы технологии горного производ­ства / В. М. Воробьев, А. С. Бурчаков / М.: Недра, 1973. - 288 с.

5.    Именитов В.Р. Процессы подземных горных работ при разработке рудных месторождений / Именитов В. Р. / М.: Недра, 1984. - 504 с.

6.    Справочник по горнорудному делу / Под ред. В. А. Гребенюка, Я. С. Пыжьянова, И. Е. Ерофеева. - М.: Недра, 1983. - 876 с.

ПРИЛОЖЕНИЕ А

Пример  оформления  титульного  листа

расчетно-пояснительной записки курсового проекта (работы)

Министерство образования и науки РФ

Федеральное государственное бюджетное образовательное

учреждение высшего профессионального образования

«Сибирский государственный индустриальный университет»

Кафедра геотехнологии

                      РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту (работе)

по дисциплине ___________________________________________

________________________________________________________

Тема: ___________________________________________________

________________________________________________________

                                                                    Выполнил (а):

                                                                    Студент(ка) группы ______

                                                                    ________________________

                                                                              (Ф.И.О. студента)

                                                                    Проверил:

                                                                    ________________________

                                                                    (Ф.И.О. преподавателя)

Новокузнецк 2016

ПРИЛОЖЕНИЕ Б

Образец бланка задания

Министерство образования и науки РФ

Федеральное государственное бюджетное образовательное

учреждение высшего профессионального образования

«Сибирский государственный индустриальный университет»

Кафедра геотехнологии

ЗАДАНИЕ

На курсовой проект (работу) по дисциплине _________________

________________________________________________________

Студенту группы_________________________________________

Тема проекта (работы) ____________________________________

________________________________________________________

Предприятие ____________________________________________

Исходные данные:

1. __________________________       7._______________________

2. __________________________              8. ______________________

3. __________________________              9. ______________________

4. __________________________              10. _____________________

5. __________________________              11. _____________________

6. __________________________              12. _____________________

Обязательный графический материал:

1. ______________________________________________________

2. ______________________________________________________

3. ______________________________________________________

Руководитель курсового проекта (работы) ____________________

Задание выдано                               « _____» _____________ 200   г.

Срок сдачи проекта (работы)         « _____» _____________200   г.

Задание принял к исполнению ______________________________

                                                       (подпись студента)

ПРИЛОЖЕНИЕ В

Пример оформления содержания курсовой работы

СОДЕРЖАНИЕ

Стр.

ВВЕДЕНИЕ……………………………………………………….

1 ГОРНО-ГЕОЛОГИЧЕСКИЕ УСЛОВИЯ  (ИСХОДНЫЕ

   ДАННЫЕ) ..…………………………………………………….

2 ВЫБОР СХЕМЫ И СПОСОБА ВСКРЫТИЯ

   МЕСТОРОЖДЕНИЯ …………………………………………..

   2.1 Альтернативные способы и схемы вскрытия …………….

   2.2 Анализ способов и схем вскрытия и рекомендуемый

         вариант ………………………………………………………

3 ВЫБОР СПОСОБА И СХЕМЫ ПОДГОТОВКИ РУДНОЙ

   ЗАЛЕЖИ ………………………………………………………..

   3.1 Предлагаемые способы и схемы подготовки рудной

         залежи ………………………………………………………

   3.2 Анализ способов подготовки рудной залежи

         и рекоменду­емый вариант ………………………………...

ЗАКЛЮЧЕНИЕ ………………………………………………….

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ .…………...

ПРИЛОЖЕНИЕ Г

Таблица - Исходные данные для проектирования

№ варианта, схемы	Глубина залежи от поверхности, м	Размеры рудных тел, м	Мощность залежи, м	Угол падения залежи, град.	Устойчивость руды	Устойчивость вмещающих пород
по простиранию	по падению
1	160	365	240	50-70	45	+	─
2	125	300	415	50-60	50	+	+
3	150	400	210	30	90	+	+
4	140	375	270	50	47	+	─
5	185	380	450	70	90	─	─
6	165	410	320	10-12	90	+	+
7	115	420	640	70-120	55	+	+
8	225	385	530	3-8	40	+	─
9	150	250	450	1,5-3	65	+	─
10	175	280	220	30-50	90	+	+
11	110	300	545	15-18	75	+	+
12	125	320	270	12-25	70	─	─
13	170	460	410	5-8	68	─	─
14	160	325	520	5-7	90	+	+
15	115	270	430	10-12	85	+	─
16	120	450	320	3	87	+	─
17	125	560	310	40	56	─	+

Продолжение таблицы

№ варианта, схемы	Глубина залежи от поверхности, м	Размеры рудных тел, м	Мощность залежи, м	Угол падения залежи, град.	Устойчивость руды	Устойчивость вмещающих пород
по простиранию	по падению
18	140	700	220	20-25	85	+	─
19	160	550	450	1,5	70	+	+
20	165	820	360	10-20	90	─	+

ПРИЛОЖЕНИЕ Д

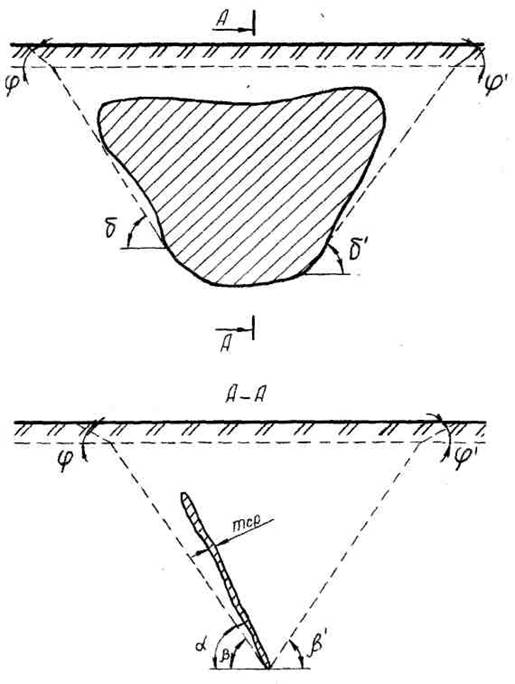

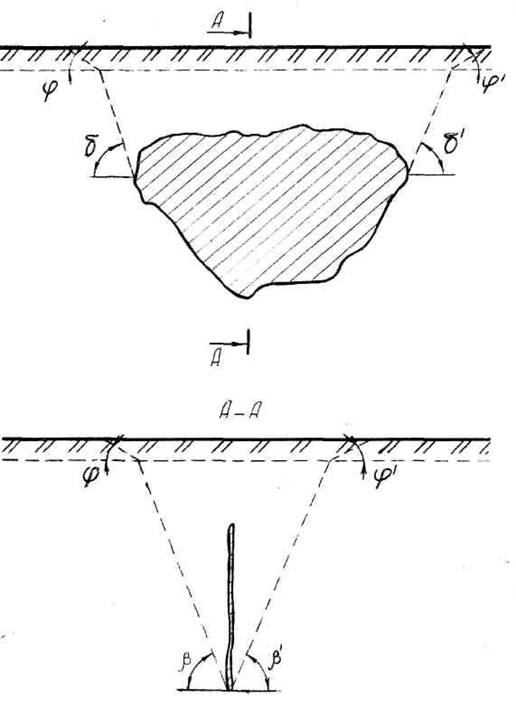

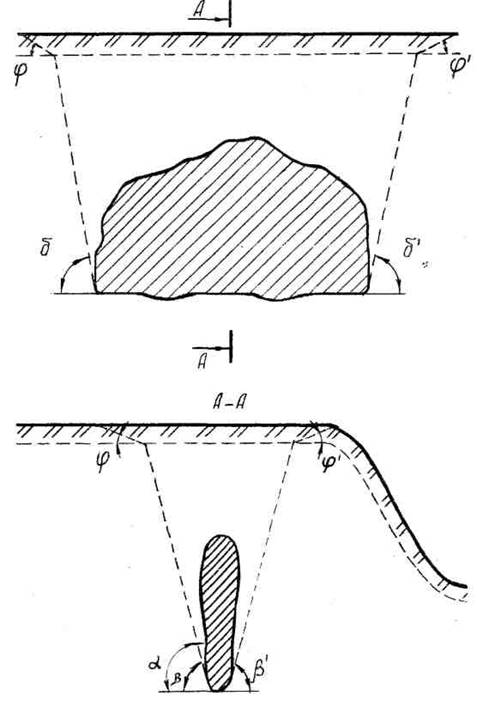

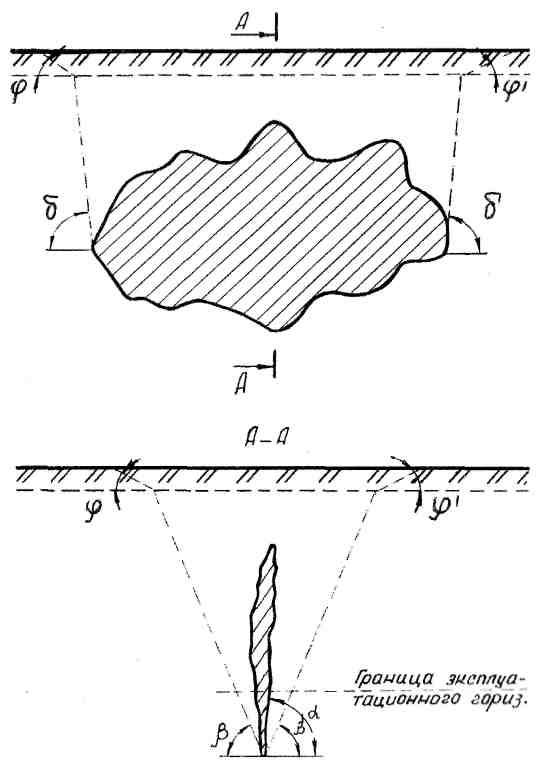

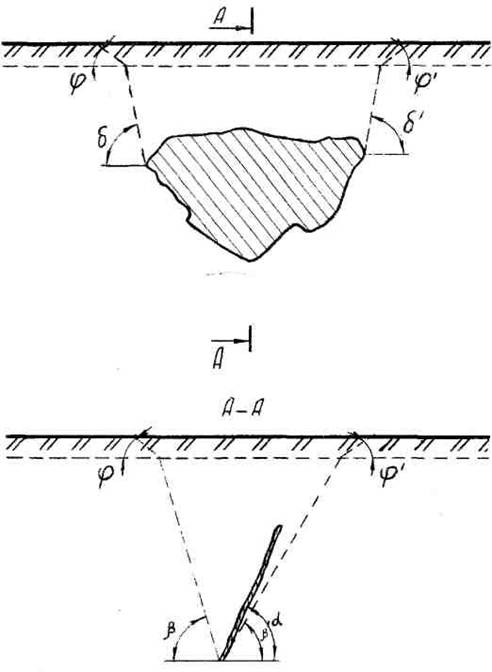

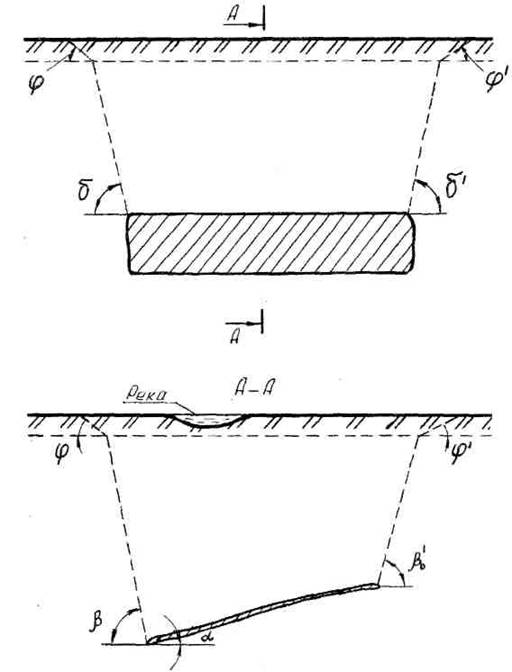

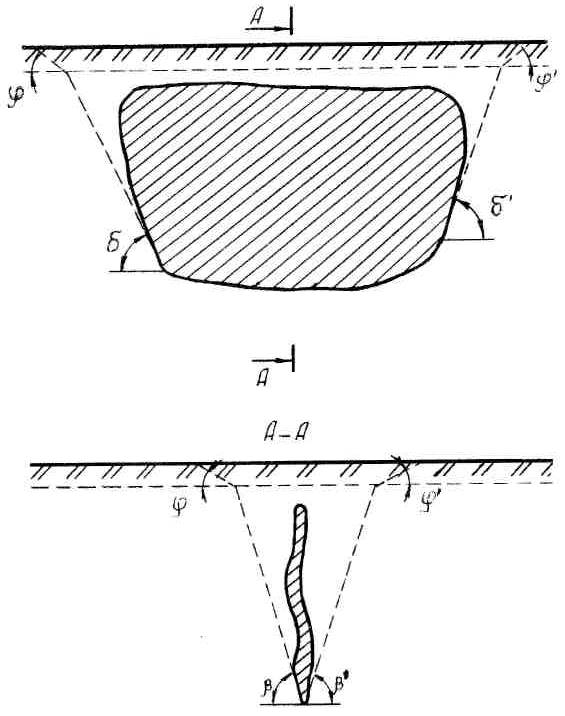

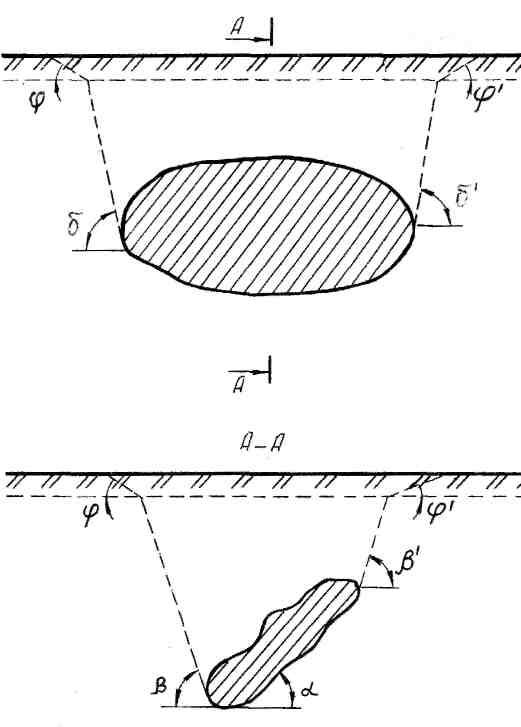

Схемы геологических разрезов рудных залежей

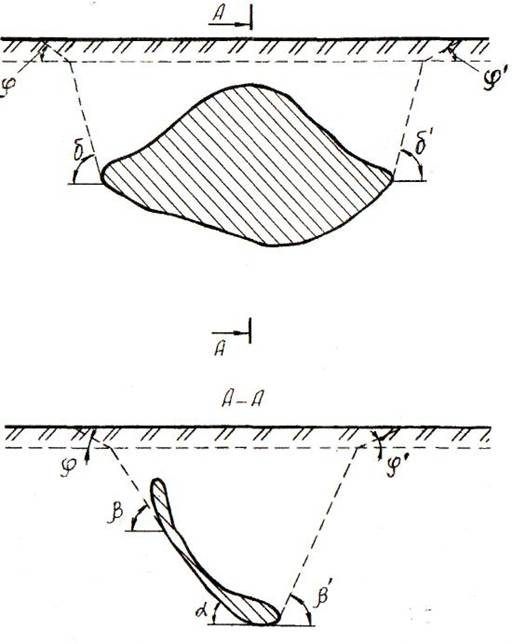

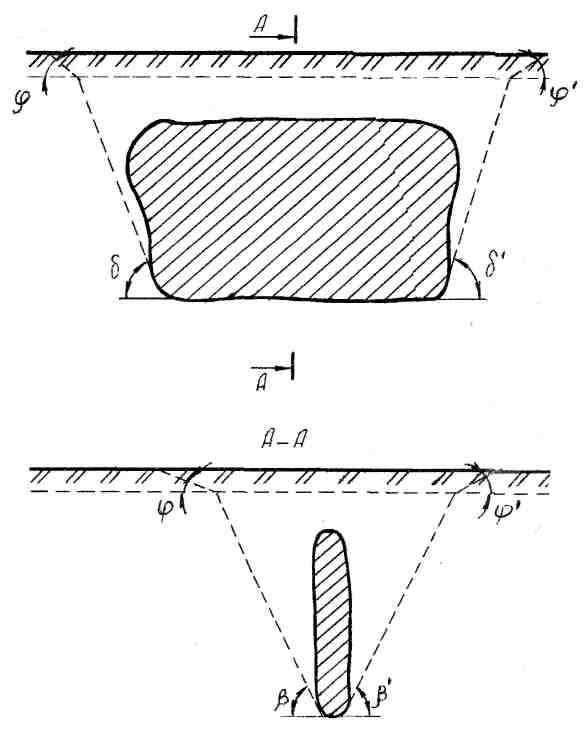

Схема 1

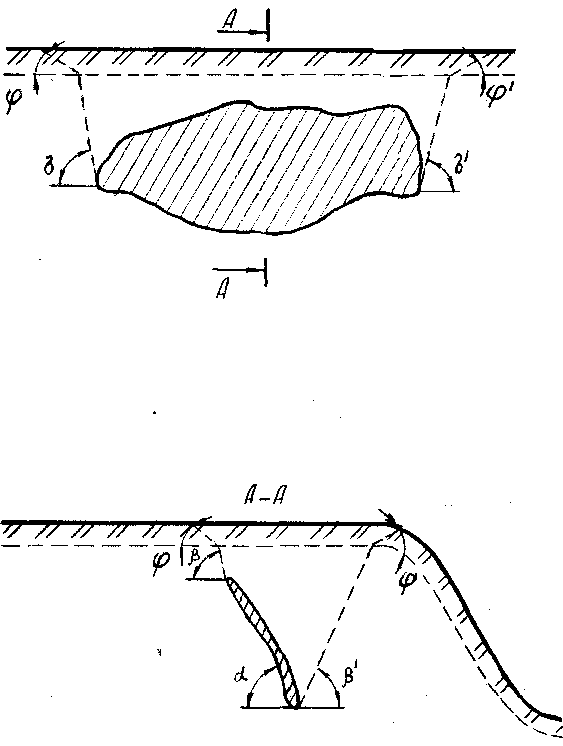

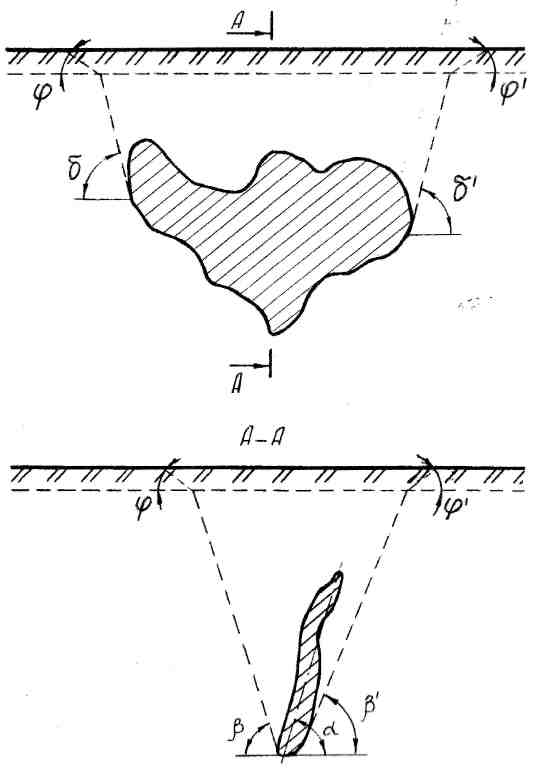

Схема 2

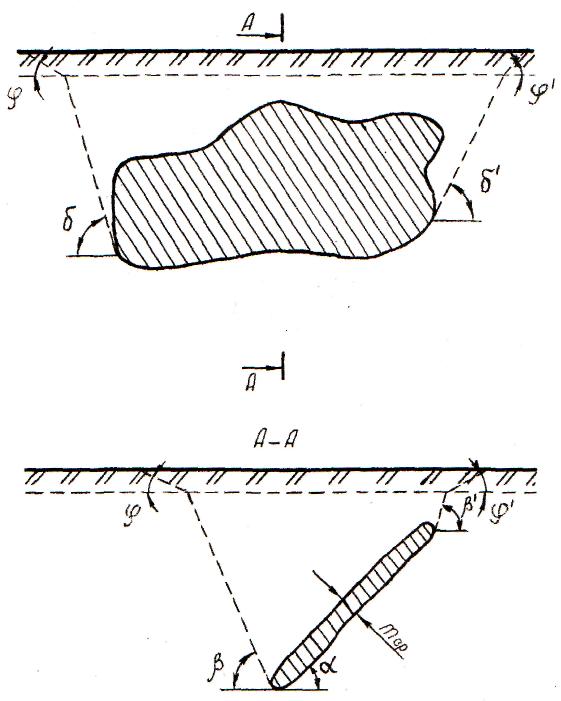

Схема 3

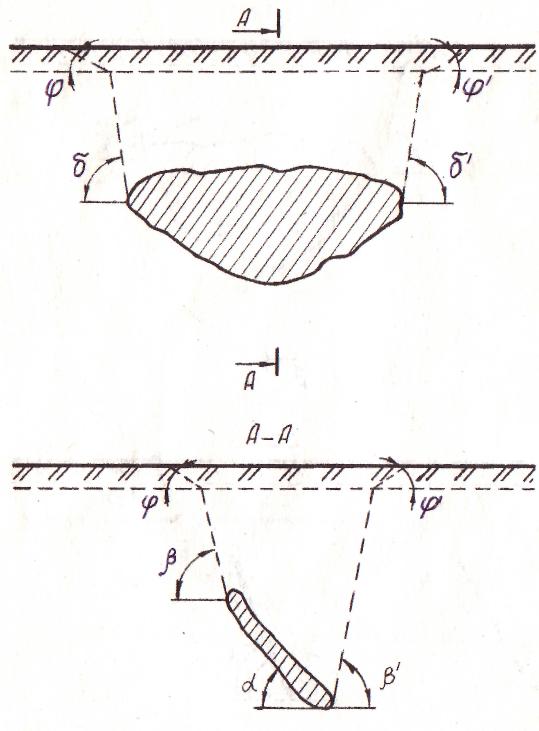

Схема 4

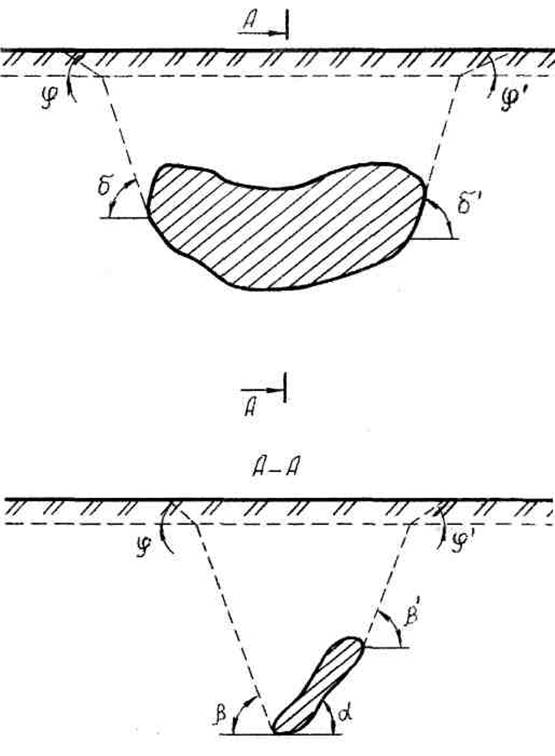

Схема 5

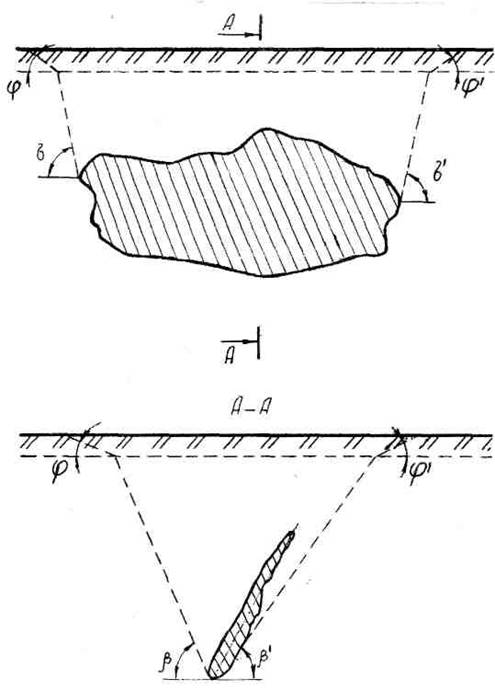

Схема 6

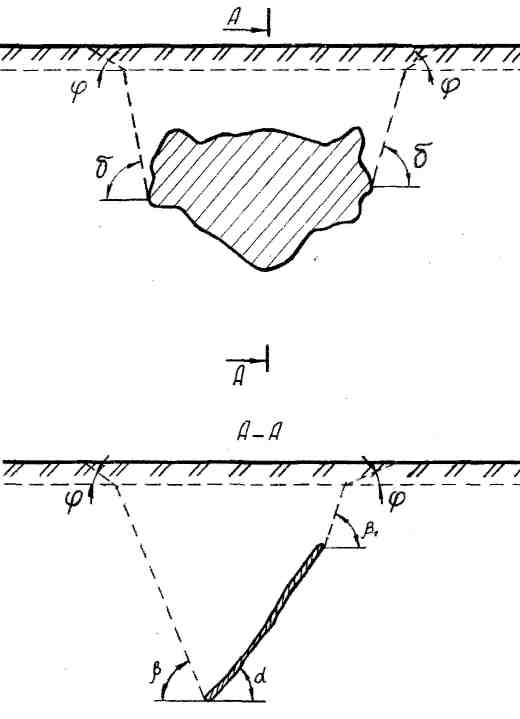

Схема 7

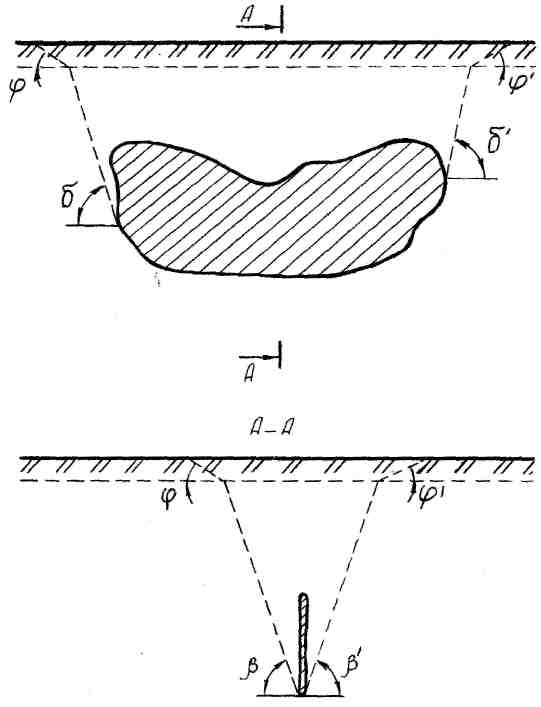

Схема 8

Схема 9

Схема 10

Схема 11

Схема 12

Схема 13

Схема 14

Схема 15

Схема 16

Схема 17

Схема 18

Схема 19

Схема 20
