1       ОПРЕДЕЛЕНИЕ ПЕРЕЧНЯ УСЛУГ

1.    Услуга передачи голосовых сигналов в стандартном канале ТЧ (телефония).

2.    Услуга передачи сигналов пожарной сигнализации.

3.    Услуга передачи сигналов охранной сигнализации.

4.    Услуга низкоскоростной передачи данных (e-mail).

5.    Услуга передачи сигналов телевидения высокой четкости (High-Definition Television, HDTV 1080i).

6.    Услуга доступа к пиринговым P2P (peer-to-peer) сетям.

7.    Услуга передачи речи с помощью Skype.

8.    Услуга перевода онлайн Google Translate.

9.    Услуга доступа к видеохостингу YouTube (1080p).

10.                        Услуга передачи/приема мультимедийных сообщений MMS (Multimedia Message).

11.                        Услуга спутниковой навигации Navitel.

12.                        Услуга доступа к социальной сети «FaceBook».

13.                        Услуга доступа к социальной сети «Fotostrana».

14.                        Услуга видеоконференции на базе кодека HD.

15.                        Услуга факсимильной передачи.

16.                        MMORPG «World of Tanks».

17.                        MMORPG «Line Age».

Телефония – услуга, которая позволяет организовывать (устанавливать соединения) и вести местные, внутрезоновые, междугородные и международные телефонные переговоры и передавать факсы, а также устанавливать модемное соединение в режиме реального времени.

При разговоре голосовые сигналы (слова, которые мы произносим) преобразуются в электрический сигнал, передаваемый через телефонную сеть другой стороне. Когда электрический сигнал достигает адресата, он превратится в голосовые сигналы оригинала. К достоинствам телефонии относятся ее: распространенность, надежность, весьма высокая скорость связи и простота использования, возможность быстрого и относительно недорогого развертывания. Она использует технологию сжатия наших голосовых сигналов (TDM) при магистральной передачи (от АТС к АТС), а также использует существующую и развивается емкость телефонных линий. Поэтому голосовые сигналы и даже различные их типы (речь / факс / модем) могут перемещаться по одной и той же магистральной линии передачи (от АТС к АТС или от офисной АТС к АТС) в одно и то же время.

Пожарная сигнализация – услуга, предназначена для обнаружения пожара, обработки, передачи в заданном виде извещения о пожаре, специальной информации и (или) выдачи команд на включение автоматических установок пожаротушения и включение исполнительных установок систем противодымной защиты, технологического и инженерного оборудования, а также других устройств противопожарной защиты.

Установки и системы пожарной сигнализации, оповещения и управления эвакуацией людей при пожаре должны обеспечивать автоматическое обнаружение пожара за время, необходимое для включения систем оповещения о пожаре в целях организации безопасной (с учетом допустимого пожарного риска) эвакуации людей в условиях конкретного объекта.

Системы пожарной сигнализации, оповещения и управления эвакуацией людей при пожаре должны быть установлены на объектах, где воздействие опасных факторов пожара может привести к травматизму и (или) гибели людей.

Охранная сигнализация – это услуга, которая позволит Вам всегда быть уверенным в безопасности Вашего дома, офиса, квартиры, склада, производственного помещения и т.д. Охранная система рассчитана на предупреждение несанкционированного доступа в помещение.
Она состоит из охранной панели (централи) - приборе, который собирает и анализирует информацию, поступившую от охранных датчиков. Эта же централь выполняет заранее запрограммированные в ней функции, выполняемые при срабатывании датчиков. Также в состав оборудования входит пульт управления, который отображает состояние сигнализации, служит для ее программирования и осуществляет постановку и снятие объекта с охраны. В минимальный набор оборудования также необходимо включить источник бесперебойного питания (ИБП), кабельную сеть и, конечно же, охранные датчики.
Датчики бывают нескольких видов, в зависимости от того, на какой фактор они реагируют. Наиболее распространенные из них - объемные инфракрасные (ИК-датчики), магнитноконтактни (герконы), акустические, вибрационные, ультразвуковые, лучевые, емкостные, а также датчики с направленной диаграммой обнаружения.

Электронная почта E-mail - услуга по пересылке и получению электронных сообщений (называемых «письма» или «электронные письма») по распределенной (в том числе глобальной) компьютерной сети.

Электронная почта по составу элементов и принципа работы практически повторяет систему обычной (бумажной) почты, заимствуя как термины (почта, письмо, конверт, вложения, ящик, доставка и другие), так и характерные особенности - простоту использования, задержки передачи сообщений, достаточную надежность и в то же время отсутствие гарантии доставки. Достоинствами электронной почты являются: легко воспринимается и запоминается человеком адреса вида имя_пользователя@domainname (например somebody@example.com) возможность передачи как простого текста, так и форматированного, а также произвольных файлов независимость серверов (в общем случае они обращаются друг к другу непосредственно); достаточно высокая надежность доставки сообщения; простота использования человеком и программами. Недостатки электронной почты: наличие такого явления, как спам (массовые рекламные и вирусные рассылки); теоретическая невозможность гарантированной доставки конкретного листа; возможны задержки доставки сообщения (до нескольких суток); ограничения на размер сообщения и на общий размер сообщений в почтовом ящике (персональные для пользователей).

Телеви́дение высо́кой чёткости (High-Definition Television, HDTV), телевидение в высо́ком разреше́нии — услуга, которая предоставляет набор стандартов телевизионного вещания высокого качества, основанные на современных стандартах разложения изображения, значительно превышающих по разрешающей способности телевидение стандартной чёткости, и использующие новейшие цифровые стандарты кодирования цвета и звука. Кроме того, в телевидении высокой четкости для передачи изображения и звука применяются исключительно цифровые технологии, основанные на сжатии видео- и звуковых данных.

Пиринговая сеть – это услуга, предоставляющая доступ к оверлейной компьютерной сети, основанная на равноправии участников. В такой сети отсутствуют выделенные серверы, а каждый узел (peer) является как клиентом, так и сервером. В отличие от архитектуры клиент-сервер, такая организация позволяет сохранять работоспособность сети при любом количестве и любом сочетании доступных узлов. Участниками сети являются пиры. Любой член сети не гарантирует свое присутствие на постоянной основе. Он может появляться и исчезать в любой момент времени. Но при достижении определенного критического размера сети наступает такой момент, что в сети одновременно существует множество серверов с одинаковыми функциями.

Skype – услуга, обеспечивающая шифрованную голосовую связь и видео связь через Интернет между компьютерами (VoIP), используя технологии пиринговых сетей, а также платные услуги для звонков на мобильные и стационарные телефоны. Большинство разработчиков и 44% работников общего отдела находятся в Таллине и Тарту, Эстония. Программа также позволяет осуществлять конференц-связь (до 25 голосовых абонентов, включая инициатора), видеозвонки (в том числе видеоконференции до 10 абонентов), а также обеспечивает передачу текстовых сообщений (чат) и передачу файлов. Есть возможность вместо изображения с веб-камеры передавать изображение с экрана монитора. Программные клиенты Skype выпущены для Windows, Mac OS X, Linux, iOS, Windows Phone 7, HP webOS, Android, PSP, Symbian. Также была выпущена версия для Java.

Google Translate - услуга компании Google, предназначена для перевода части текста или веб-страницы на другой язык. Для некоторых языков пользователям предлагаются варианты переводов, например, для технических терминов, которые должны быть в будущем включены в обновления системы перевода. Сервис включает в себя также перевод всей веб-страницы и даже одновременный поиск информации с переводом на другой язык. Для веб-дизайнеров сотрудниками компании был разработан скрипт, который позволяет организовать перевод сайта на все доступные языки. Google Переводчик, как и другие инструменты автоматического перевода, имеет свои ограничения. Этот инструмент может помочь читателю понять общий смысл содержания текста на иностранном языке, он не оказывает точных переводов. Постоянно ведется работа над качеством перевода, разрабатываются переводы на другие языки.

YouTube – сервис, предоставляющий услуги видеохостинга. Пользователи могут добавлять, просматривать и комментировать те или иные видеозаписи. Благодаря простоте и удобству использования YouTube стал популярнейшим видеохостингом и третьим сайтом в мире по количеству посетителей. В январе 2012 ежедневное количество просмотров видео на сайте достигло 4 млрд. На сайте представлены как профессионально снятые фильмы и клипы, так и любительские видеозаписи, включая видеоблоги.

Служба мультимедийных сообщений Mms–услуга передачи мультимедийных сообщений (изображений, мелодий, видео) в сетях сотовой связи. Является развитием службы EMS. Позволяет отправлять сообщения не только на сотовый телефон, но и на электронную почту. Размер MMS ограничен 999 килобайтами (стандарт MMS 2.0). Оператор может налагать собственные ограничения на размер передаваемого сообщения.

Navitel Навигатор – услуга спутниковой навигации, выпускаемая российской компанией ЗАО «Центр Навигационных Технологий». По итогам 2011 года, на российском рынке навигационных систем доля «Navitel» составляет 80,1 %.

Кроме того, навигационная программа «Navitel» реализуется на российском, украинском, казахском и белорусском рынках. Выпускается для КПК и коммуникаторов с GPS-приемником на базе iPhone OS, Windows Mobile, Android, Symbian, Bada, Java, а также для автомобильных навигаторов на базе Windows CE.

Facebook — услуга, предоставляющая доступ к крупнейшей социальной сети в мире, основанная в 2004 году Марком Цукербергом и его соседями по комнате во время обучения в Гарвардском университете — Эдуардо Саверином, Дастином Московицем и Крисом Хьюзом. Благодаря этому сайту Марк Цукерберг в 23 года стал самым молодым миллиардером планеты. Facebook позволяет создать профиль с фотографией и информацией о себе, приглашать друзей, обмениваться с ними сообщениями, изменять свой статус, оставлять сообщения на своей и чужой «стенах», загружать фотографии и видеозаписи, создавать группы (сообщества по интересам).

Фотострана – услуга, которая представляет доступ к довольно молодой интернет-проект, стартовавший буквально год назад. ФотоСтрана.ру - это социальная сеть, представляющая из себя виртуальную страну, где живут виртуальные жители по своим виртуальным законам и где есть, не побоюсь снова повторить это слово :), "настоящий" виртуальный президент. Есть здесь и своя "полиция", которая оберегает порядочных жителей от нападок непорядочных хулиганов. Конечно же, Фото Страна - это ещё и сайт знакомств, где люди общаются, находят новых друзей и подруг, и даже влюбляются!

HD - High Definition (высокое разрешение) – услуга, которая позволяет просматривать телевизионные каналы в высоком разрешении и качестве (1280x720 точек, прогрессивная развертка, отношение сторон 16:9, частота — 24, 25, 30, 50 или 60 кадров в секунду). Так же на телевизоре может быть указано HD-Ready это означает, что SD сигнал будет интерполироваться "вверх", HD720  - отображаться в родном разрешении, а HD1080 - интерполироваться "вниз", уменьшая разрешение сигнала 1080 до физического разрешения матрицы телевизора.

Услуга передачи факсимильных сообщений – услуга передачи сообщений электрическими сигналами. Исторически включалась в состав телеграфной связи и является разновидностью электросвязи.

2       ОПРЕДЕЛЕНИЕ ЧИСЛЕННОСТИ ПОЛЬЗОВАТЕЛЕЙ

Квартирных пользователей – 20%;

Крупных промышленных предприятий – 30%;

Фирм и учреждений средних размеров – 20%;

Представительств международных корпораций – 15%;

Мелких фирм – 15%.

На территории будет размещаться такие строения:

Квартирные пользователи:

5 16-ти этажных домов, 1440 квартир (6 квартир на этаж, 3 парадных);

4 12-ти этажных домов, 720 квартир (3 квартиры на этаж, 5 парадных);

3 10-ти этажных домов, 600 квартир (4 квартиры на этаж, 5 парадных);

10 5-ти этажных домов, 800 квартир (4 квартиры на этаж, 4 подъезда);

Предприятия:

2 крупных промышленных предприятия на 428 человек:

по 1 производственному цеху по 170 человек;

16 5-ти этажных строений по 40 сотрудников – 640 человек;

Крупные офисы:

12 трехэтажных домов по 80 сотрудников (фирмы и учреждения);

5 двухэтажных домов по 40 сотрудников (представительства международных корпораций);

Мелкие офисы:

23 двухэтажных домов по 50 сотрудников (фирмы и учреждения);

15 мелких офисов по 30 сотрудников (мелкие фирмы);

40 мелких офисов по 7 сотрудников (мелкие фирмы).

Образовательные учреждения:

Школа (27 сотрудников);

Детский сад (23 сотрудника).

Всего на данной территории (с учетом того, что в каждой квартире проживает в среднем 2 человека) проживает и работает:

2*(1440+720+600+800)+16*40+428+340+12*80+23*50+5*40+15*30+210+50==11548 (чел)

3       ОПРЕДЕЛЕНИЕ ЧИСЛЕННОСТИ ГРУПП

Квартирные пользователи: 7120*0,5=3560 человек;

Пользователи крупных офисов: 427 человек;

Пользователи мелких офисов: 542 человек;

Пользователи предприятий: 298 человек;

Пользователей сферы образования: 15 человек.

Теперь сформируем непосредственно группы пользователей и перечни услуг для них.

Квартирные пользователи – 3560 пользователей:

1.    Телефония – необходима для возможности связи людей, рабочих звонков или просто общения людей между собой.

2.    E-mail – необходима для отправки/получения электронных писем.

3.    Телевидение высокой четкости 1080i – позволяет просматривать различные телеканалы в высоком качестве.

4.    Skype – позволяет с помощью видеосвязи связываться с людьми практически в любой точке планеты. Возможность видеоконференции.

5.    Google Translate – дает возможность переводить текст на нужный вам язык.

6.    YouTube – сервис, при помощи которого люди могут просматривать, комментировать и добавлять различные видеозаписи.

7.    Mms – услуга, при помощи которой можно обмениваться мультимедийными сообщениями (текст, картинки, видео, аудио).

8.    Навигация Navitel – возможность поиска и построения маршрутов, навигация по городу.

9.    Facebook – социальная сеть. Общение людей между собой, просмотр, добавление, комментирование видеозаписей, фотографий.

10.                        Fotostrana – социальная сеть. Общение людей между собой, знакомства, возможность «пожить» в виртуальном мире.

11.                        Line age – онлайн игра. Прекрасный выбор для «убийства» свободного времени для детей.

12.                        World of tanks – онлайн игра. Прекрасный способ испробовать себя в роли танкиста.

Крупные офисы – 427 пользователей:

1.    Телефония – дает возможность коммуникации работников офисов между собой, а также с другими предприятиями.

2.    Пожарная сигнализация – необходима для обеспечения пожарной безопасности.

3.    Охранная сигнализация – необходима для обеспечения охраны предприятия.

4.    E-mail – необходима для отправки/получения электронных писем.

5.    Пиринговая сеть – позволяет сохранять работоспособность сети при любом количестве и любом сочетании доступных узлов.

6.    Google Translate – дает возможность переводить текст на нужный вам язык.

7.    Видеоконференция на базе кодека HD – позволяет организовывать видеоконференции с высоким качеством изображения.

8.    Факс – позволяет обмениваться документами между различными отделами и офисами.

Мелкие офисы – 542 пользователя:

1.    Телефония – дает возможность коммуникации работников офисов между собой, а также с другими предприятиями.

2.    Пожарная сигнализация – необходима для обеспечения пожарной безопасности.

3.    Охранная сигнализация – необходима для обеспечения охраны предприятия.

4.    E-mail – необходима для отправки/получения электронных писем.

5.    Google Translate – дает возможность переводить текст на нужный вам язык.

6.    Факс – позволяет обмениваться документами между различными отделами и офисами.

Предприятия – 298 пользователей:

1.    Телефония – дает возможность коммуникации работников отделов и цехов между собой, а также с другими предприятиями.

2.    Пожарная сигнализация – необходима для обеспечения пожарной безопасности.

3.    E-mail – необходима для отправки/получения электронных писем.

4.    Факс – позволяет обмениваться документами между различными отделами и офисами.

Образовательные учреждения – 15 пользователей:

1.    Телефония – необходима для связи директоров и администрации учебных заведений с различными службами.

2.    E-mail – необходима для отправки/получения электронных писем.

3.    Google Translate – дает возможность переводить текст на нужный вам язык.

4.    Факс – необходим для обмена документами, указами и распоряжениями.

4 ТРЕБОВАНИЯ ПОЛЬЗОВАТЕЛЕЙ РАЗНЫХ ГРУПП

Таблица 4.1 – Группа «Квартирные пользователи»

Название услуги	Информационная скорость доступа (кбит/с)	Допустимое время задержки	Готовность сети (%)	Коэффициент ошибок	Время доступа до службы
Телефония (ТЧ)	64	500 мс	95	10-6	10 с
E-Mail	128	150-500 мс	99.7	10-7	15 с
Телевидение высокой четкости	18432	150 мс	99.7	10-7	5 с
Skype	256	150 мс	99.7	10-8	5 с
Google Translate	64	400 мс	99.7	10-8	5 с
YouTube (1080i)	10240	150 мс	99.7	10-7	15 с
MMS	33.6	<600 мс	99.7	10-8	5 с
Спутниковая навигация Navitel	256	< 600 мс	99.7	10-7	15 с
Онлайн-игра Line Age	128	< 600 мс	99.7	10-7	5 с
Facebook	128	600 мс	99.7	10-8	5 с
Онлайн-игра World Of Tanks
Fotostrana	128	600 мс	99.5	10-7	15 с
Итого	2274	150 мс	99.7	10-8	5 с

Таблица 4.2 – Группа «Крупные офисы»

Название услуги	Информационная скорость доступа (кбит/с)	Допустимое время задержки	Готовность сети (%)	Коэффициент ошибок	Время доступа до службы
Телефония (ТЧ)	64	500 мс	95	10-6	10 с
Пожарная сигнализация	32	500 мс	99.7	10-7	5 с
Охранная сигнализация	32	500 мс	99.7	10-7	5 с
E-Mail	128	150-500 мс	99.7	10-7	15 с
Пиринговая сеть	33,6	<600 мс	99.7	10-8	5 с
Google Translate	64	400 мс	99.7	10-8	5 с
Видеоконференция HD	512	650 мс	99.7	10-8	5 с
Факс	33,6	<600 мс	99,5	10-7	15 с
Итого	899.2	150 мс	99.7	10-8	5 с

Таблица 4.3 – Группа «Мелкие офисы»

Название услуги	Информационная скорость доступа (кбит/с)	Допустимое время задержки	Готовность сети (%)	Коэффициент ошибок	Время доступа до службы
Телефония (ТЧ)	64	500 мс	95	10-6	10 с
Пожарная сигнализация	32	500 мс	99.7	10-7	5 с
Охранная сигнализация	32	500 мс	99.7	10-7	5 с
E-Mail	128	150-500 мс	99.7	10-7	15 с
Google Translate	64	400 мс	99.7	10-8	5 с
Факс	33,6	<600 мс	99,5	10-7	15 с
Итого	353,6	150 мс	99.7	10-8	5 с

Таблица 4.4 – Группа «Предприятия»

Название услуги	Информационная скорость доступа (кбит/с)	Допустимое время задержки	Готовность сети (%)	Коэффициент ошибок	Время доступа до службы
Телефония (ТЧ)	64	500 мс	95	10-6	10 с
Пожарная сигнализация	32	500 мс	99.7	10-7	5 с
E-Mail	128	150-500 мс	99.7	10-7	15 с
Факс	33,6	<600 мс	99,5	10-7	15 с
Итого	257,6	150 мс	99.7	10-7	5 с

Таблица 4.5 – Группа «Образовательные учреждения»

Название услуги	Информационная скорость доступа (кбит/с)	Допустимое время задержки	Готовность сети (%)	Коэффициент ошибок	Время доступа до службы
Телефония (ТЧ)	64	500 мс	95	10-6	10 с
E-Mail	128	150-500 мс	99.7	10-7	15 с
Google Translate	64	400 мс	99.7	10-8	5 с
Факс	33,6	<600 мс	99,5	10-7	15 с
Итого	289,6	150 мс	99.7	10-8	5 с



5 РАСЧЕТ ПРОПУСКНОЙ СПОСОБНОСТИ ЛОКАЛЬНОГО И ТРАНСПОРТНОГО СЕГМЕНТА

Локальный сегмент сети – это  участок сети от УД до пользователя. Расчитывая эту пропускную способность мы расчитаем пропускную способность для каждого отдельного пользователя каждой группы.

-       Крупные офисы

64+32+32+128+33,6+64+512+33,6=899,2 (Кбит/сек)

-       Мелкие офисы

64+32+32+128+65+33,6=354,6 (Кбит/сек)

-       Предприятие

64+32+128+33,6=257,6 (Кбит/сек)

-       Образовательные учереждения

64+128+64+33,6=289,6 (Кбит/сек)

-       Квартирные пользователи

32+128+18432+512+64+10240+33,6+128+128+128+128+128= 30113,6 (Кбит/сек)

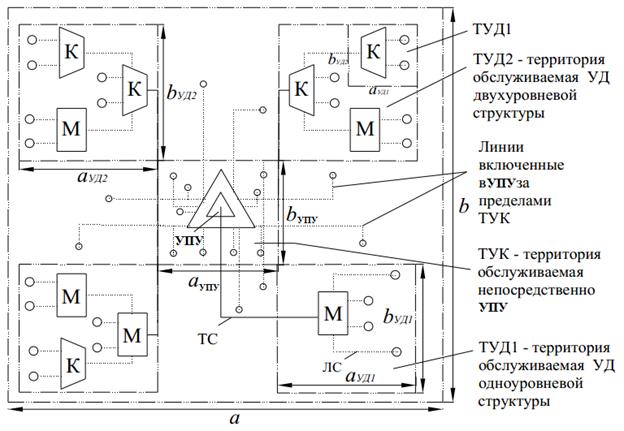

Транспортным сегментом сети назыыается участок сети от УПУ до УД, тоесть расчитав необходимую пропускную способность для транспортного сегмента сети, мы расчитаем, какая суммарная пропускная способность сети необходима для предоставления всех услуг данной группы.

Для данного сегмента пропускная способность расчитывается, как сумма пропускных способностей, необходимых для предоставления каждой услуги в отдельности, иными словами пропускная способность локального сегмента, умнооженная на количество пользователей в данной группе.

В моей сети каждой группе будут предоставляться услуги от нескольких УПУ, следовательно необходимо расчитать транспортный сегмент для каждого УПУ и каждой группы  отдельно.

УПУ1: Телефония, факс, спутниковая навигация Navitel, MMS.

УПУ2: Пожарная сигнализация, охранная сигнализация.

УПУ3: E-Mail, пиринговая сеть, Google Translate, Skype, Facebook, Fotostrana, видеоконференции на базе кодека HD.

УПУ4: Lineage, World of tanks, телевидения высокой четкости (High-Definition Television, HDTV 1080i), видеохостингу YouTube (1080p), видеоконференции на базе кодека HD.

УПУ5: Телевидения высокой четкости (High-Definition Television, HDTV 1080i).

Группа 1. Квартирные пользователи.

-       УПУ1        (64+33,6+128)*3560=803136 Кбит/с=784,31 Мбит/с

-       УПУ3        (128+64+128+128)*3560=3417600 Кбит/с=1,52 Гбит/с

-       УПУ4        (128+128+10240+512)*3560=102983680 Кбит/с=37,37 Гбит/с

-       УПУ5        18432*3560= 65617920 Кбит/с=62,58 Гбит/с

Группа 2. Крупные офисы.

-       УПУ1        (64+33,6)*427=40,7 Мбит/с

-       УПУ2        (32+32)*427=27328 Кбит/с=26,69 Мбит/с

-       УПУ3        (128+33,6+64)*427=314955,2 Кбит/с=94,07 Мбит/с

Группа 3. Мелкие офисы.

-       УПУ1        (64+33,6)*542=52899,2 Кбит/с=51,66 Мбит/с

-       УПУ2        (32+32)*542=34688 Кбит/с=33,88 Мбит/с

-       УПУ3        (128+64)*542=104064 Кбит/с=101,63 Мбит/с

Группа 4. Предприятия.

-       УПУ1        (64+33,6)*298=29084,8 Кбит/с=28,4 Мбит/с

-       УПУ2        32*298=9536 Кбит/с=9,3 Мбит/с

-       УПУ3        128*298=38144 Кбит/с=37,25 Мбит/с

Группа 5. Образовательные учреждения.

-       УПУ1        (64+33,6)*15=1464 Кбит/с=1,43 Мбит/с

-       УПУ3        (128+64)*15=2880 Кбит/с=2,81 Мбит/с

Однако, вероятность того, что все пользователи будут одновременно пользоваться всеми услугами крайне мала, по-этому не имеет смысла устанавливать оборудование, расчитаное на максимальную нагрузку на транспортном сегменте.

Расчёты, приведённые выше, показывают пиковую нагрузку на сеть, тоесть именно как раз в том, маловероятном случае, когда каждый пользователь пользуется всеми услугами, в действиетльности средняя нагрузка на сеть гораздо ниже.

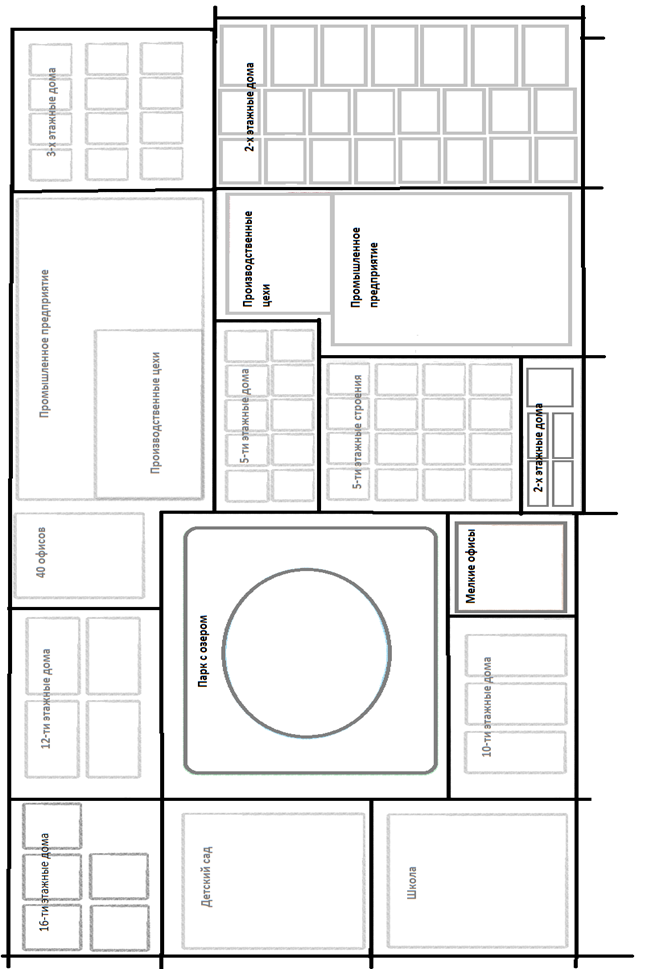

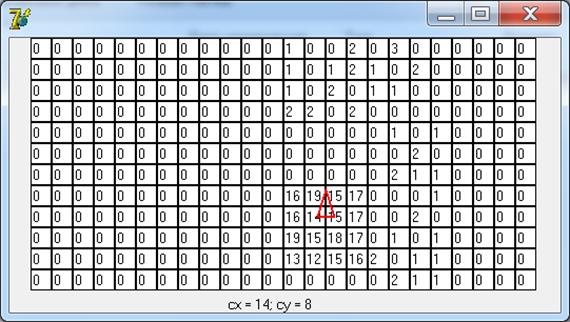

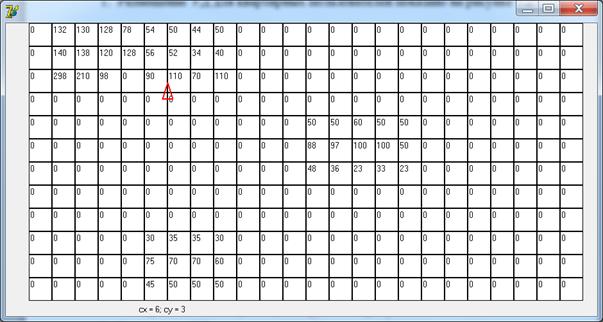

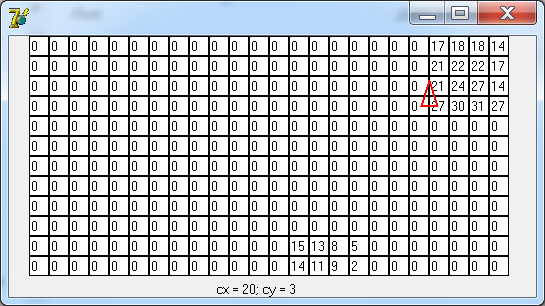

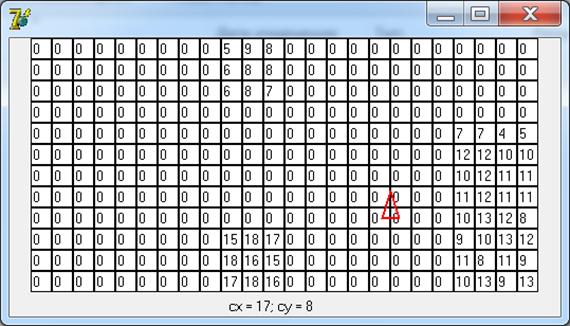

6       УСЛОВНОЕ РАЗМЕЩЕНИЕ ГРУПП ПОЛЬЗОВАТЕЛЕЙ

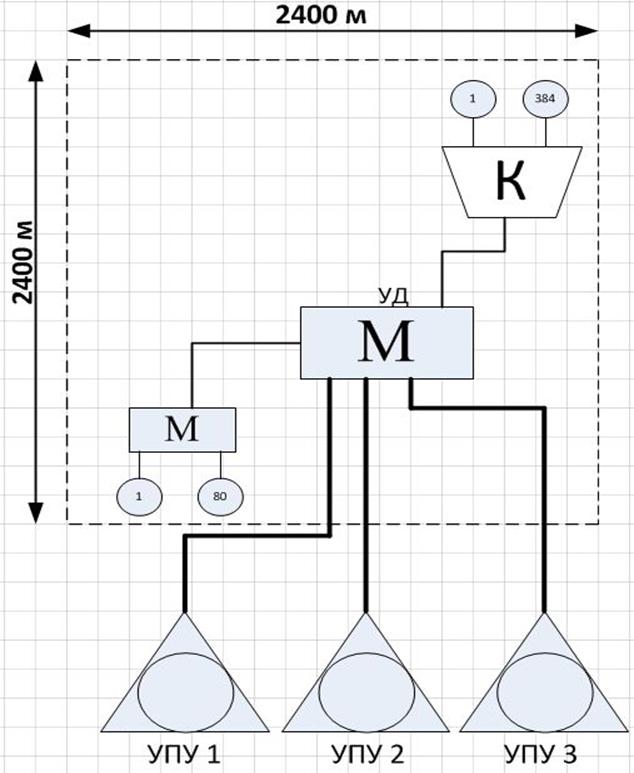

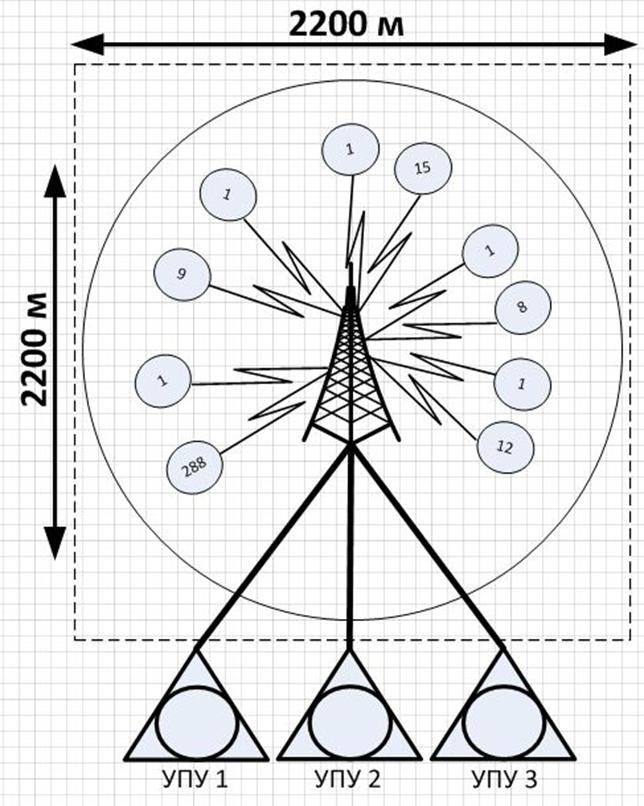

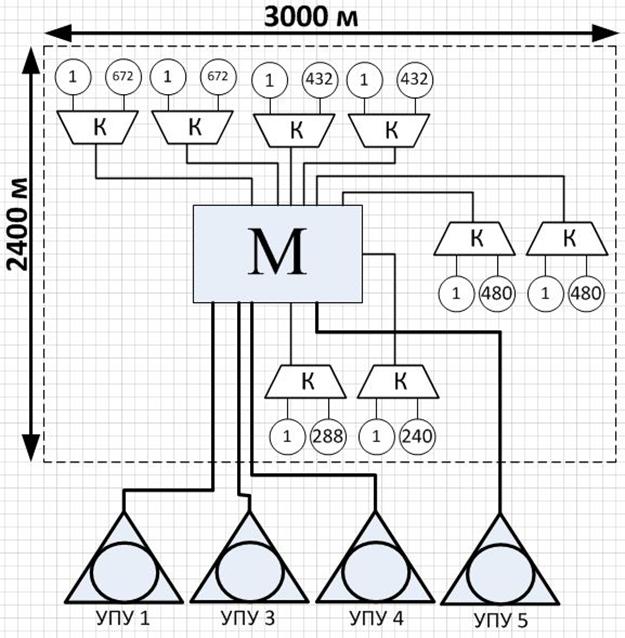

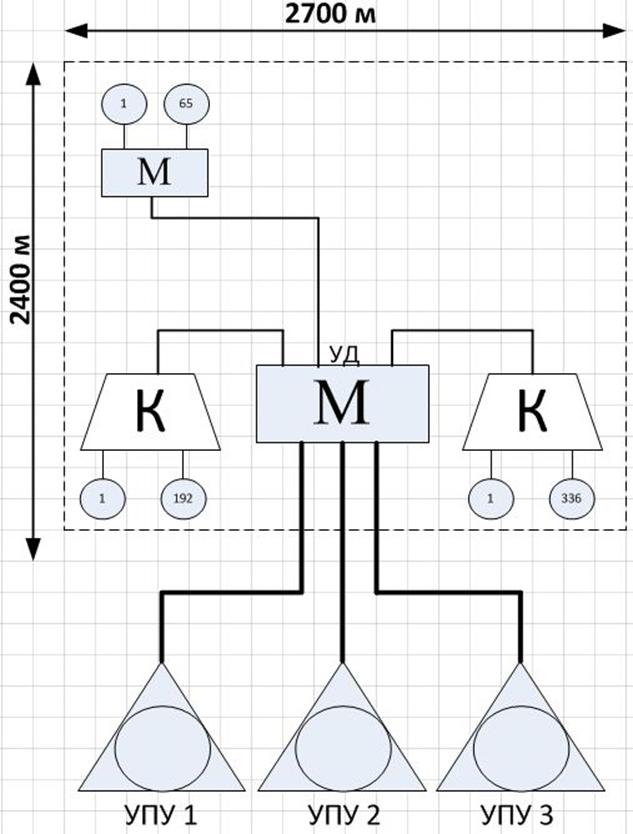

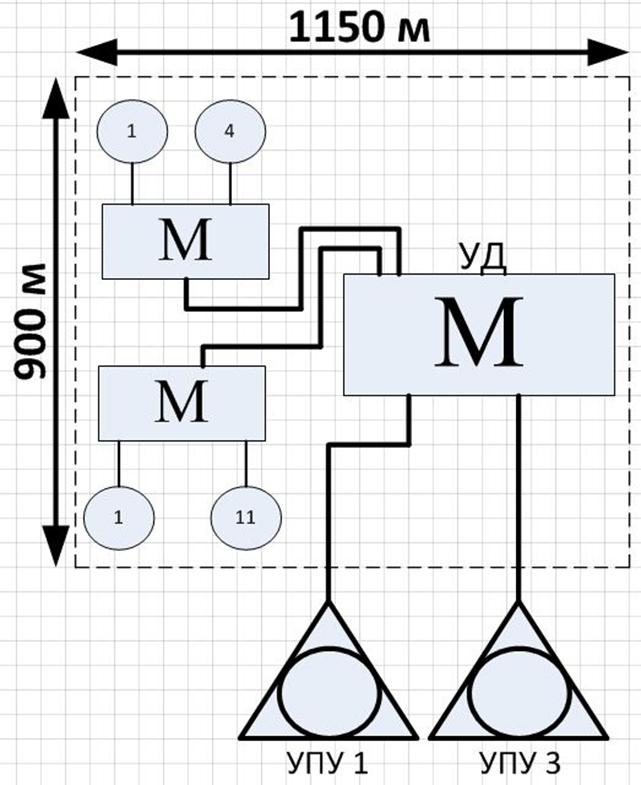

7 СХЕМА ПОДКЛЮЧЕНИЯ ЛИНИЙ ДОСТУПА К БАЗОВЫМ СТАНЦИЯМ

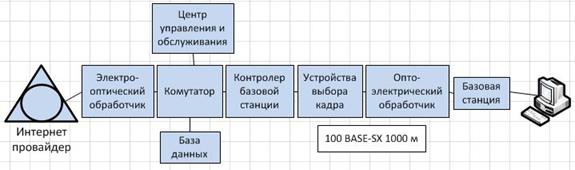

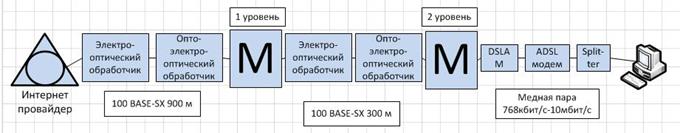

Узел доступа осуществляет концентрацию информационных потоков от всех видов источников, находящихся на обслуживаемой территории. Его применение обусловливается требованиями к эффективности использования ЛД.

Прокладка индивидуальных высокоскоростных ЛД между узлом предоставления услуг (УПУ) и оборудованием пользователя, как правило, экономически невыгодна. Оптимальное местоположение УД определяется исходя из экономических соображений. Узлы доступа могут быть расположены относительно близко к пользователям, например, в подвалах зданий.

Место расположения УД определяет длину локального сегмента ЛД, а длина транспортного сегмента определяется местом размещения УПУ расположенного, как правило, за пределами СД. Узел предоставления услуг может быть реализован в виде универсального сетевого элемента, способного поддерживать все требования пользователей. Исходя из этого, УПУ – это первое сетевое устройство, обрабатывающее вызов, посредством которого пользователям предоставляется возможность установления соединений в пределах сети или нескольких сетей, что свойственно интерактивным системам или получения доступа к ИКУ с применением средств телекоммуникаций, использующих некоммутируемые соединения. Функции УПУ может выполнять узел коммутации ТфОП или ЦСИО, узел ATM, узел доступа к Интернету, сервер, Web-сайт, рабочие места телефонистов, центр телевизионного вещания, мультимедийные узлы предоставления игр и т.д. Сокращение локального сегмента доступа определяется количеством и местоположением УД на территории, обслуживаемой СД. В работе предложен метод определения местоположения УД, путем оптимизации длины локального сегмента линий доступа.

Исходя из этого УД, для каждой группы пользователей, будут располагаться в наиболее подходящем месте.

1.     Размещение УД для квартирных пользователей показано на рисунке 7.2



Рисунок 7.2 – Размещение УД для группы «Квартирные пользователи»

2.     Размещение УД для пользователей крупных офисов показано на рисунке 7.3

Рисунок 7.3 – Размещение УД для группы «Крупные офисы»

3.     Размещение УД для пользователей мелких офисов показано на рисунке 7.4

Рисунок 7.4 – Размещение УД для группы «Мелкие офисы»

4.     Размещение УД для пользователей предприятий показано на рисунке 7.5

Рисунок 7.5 – Размещение УД для группы «Предприятия»

5.     Размещение УД для пользователей образовательных учреждений показано на рисунке 7.6

Рисунок 7.6 – Размещение УД для группы «Образовательные учреждения»

8       СТРУКТУРНАЯ СХЕМА РАЗМЕЩЕНИЯ УЗЛОВ ДОСТУПА

Размещение узлов доступа предусматривает различные варианты построения СД в зависимости от формы территории, которая будет ей обслуживаться, формы участков, обслуживаемых УД и способов прокладки ЛД. В сетях рассматриваются прямоугольная и радиальная модели СД. Эти модели существенно отличаются математическими методами расчета характеристик сети.

В этом курсовом проекте, исходя из плана застройки зданий, на территории военного городка, будет использоваться прямоугольная модель СД. Следовательно, территория будет характеризоваться прямоугольной прокладкой линий и однородной плотностью размещения пользователей.

Узлы доступа реализуют на оборудовании, концентрирующем отдельные информационные потоки от индивидуальных линий доступа (ЛД) к различным базовым сетям и выполняющем функции концентратора, мультиплексора или базовой станции беспроводной АЛ. Узел доступа осуществляет концентрацию информационных потоков от всех видов источников, находящихся на обслуживаемой территории. Его применение  обусловливается требованиями к эффективности использования ЛД, поскольку прокладка индивидуальных высокоскоростных ЛД зачастую экономически невыгодна. Наиболее эффективно использование в качестве УД концентраторов. Применение мультиплексоров рентабельно, когда число подключаемых абонентов не превышает 100. Постепенно область эффективного применения мультиплексоров расширяется, поскольку оптический кабель  обеспечивает большое число каналов различной пропускной способности и по мере его внедрения значение функции концентрации нагрузки теряет актуальность. Кроме того,  замена достаточно сложного концентратора на простой мультиплексор повышает  надежности СД и снижает затраты времени на поиск и устранение неисправностей, а  введение новых услуг требует существенных изменений в концентраторах, что, может оказаться трудоемкой технической и организационной задачей.

При проектировании СД важно учитывать градостроительные принципы, направление прокладки улиц, геометрическую форму районов подключения, места расположения узлов предоставляющих обслуживание (УПУ) и УД.

1.    Группа квартирных пользователей.

Рисунок 8.1 – Структурная схема размещения УД1

2.    Группа пользователей больших офисов.

Рисунок 8.2 – Структурная схема размещения УД2

3.    Группа пользователей мелких офисов.

Рисунок 8.3 – Структурная схема размещения УД3

4.    Группа пользователей предприятий.

Рисунок 8.4 – Структурная схема размещения УД4

5.    Группа пользователей образовательных учреждений.

Рисунок 8.5 – Структурная схема размещения УД5

9       ТЕХНОЛОГИИ ПОДКЛЮЧЕНИЯ

В данной модели СД будут использоваться следующие технологи:

Транспортный сегмент для групп «Квартирные пользователи», «Крупные офисы», «Мелкие офисы», «Предприятия», от УПУ к УД, будут реализованы с помощью архитектуры FTTx с использованием технологии APON со скоростью передачи 622 Mбит/с. Различием будет то, что мы будем использовать разное количество линий. Для группы «Образовательные учреждения» на транспортном сегменте, от УПУ к УД, будет использоваться технология ADSL со скоростью 24 Мбит/с.

FTTx (англ. fiber to the x – оптическое волокно до точки X) – это общий термин для любой телекоммуникационной сети, в которой от узла связи (в нашем случае от УПУ) до определенного места (в нашем случае УД) доходит волоконно-оптический кабель, а далее, до абонента, – медный кабель (возможен и вариант, при котором оптика прокладывается непосредственно до абонентского устройства).

Таким образом, FTTx – это только физический уровень. Однако фактически данное понятие охватывает и большое число технологий канального и сетевого уровня. С широкой полосой систем FTTx неразрывно связана возможность предоставления большого числа новых услуг.

Оптическое волокно с его практически неограниченной пропускной способностью сегодня является основной транспортной средой для передачи голоса и данных в магистральных и городских сетях связи. Применение волоконно-оптических кабелей, повсеместно заменяющих медные, позволило существенно увеличить качество обслуживания клиентов телекоммуникационных сетей и предложить им новые услуги. Все это стало возможно за счет скоростного (широкополосного) канала передачи данных, организованного по оптическому кабелю, на последней миле.

Принято несколько вариаций архитектуры сети FTTx, основные из них такие:

– FTTN (Fiber to the Node) – волокно до сетевого узла;

– FTTC (Fiber to the Curb) – волокно до микрорайона, квартала или группы домов;

– FTTB (Fiber to the Building) – волокно до здания;

– FTTH (Fiber to the Home) – волокно до жилища (квартиры или отдельного коттеджа).

Волоконно-оптические линии связи (ВОЛС) заняли прочное место в современном мире телекоммуникаций. Волоконно-оптический кабель (ВОК) является основой для построения ВОЛС. Необходимость использования ВОЛС в различных эксплуатационных условиях создала оптическое волокно различных конструкций, одномодовый или многомодовый кабель. Это обеспечило максимальную эффективность решения широкого спектра задач связанных с проектированием и эксплуатацией ВОЛС.

Сегодня прокладывать оптические кабели для организации сети абонентского доступа становится выгодно как при восстановлении старых, так и при строительстве новых сетей. Значительно увеличить их пропускную способность позволяет внедрение пассивных оптических сетей (passive optical network-PON). Основой пассивной оптической сети является разветвленная архитектура, с пассивными оптическими разветвителями на узлах, которая обеспечивает широкополосную передачу с возможностью наращивания узлов сети и ее пропускной способности, эти сети не содержат промежуточных регенераторов или усилителей. Технологии PON полностью соответствуют стратегии развития сетей доступа которая называется «волокно в дом» или FTTx, где под индексом «х» понимают конечный пункт представления услуг волокном.

В заключение можно сказать, что организация сети FTTx будет экономически оправдана в случае большой «кучности» платежеспособных клиентов или нового строительств – на этапе проектирования, когда вопрос об организации прокладки кабеля (медь или оптика) еще находится на стадии решения.

Архитектура FTTB получила наибольшее распространение, так как при строительстве сетей FTTx на базе Ethernet (FТТх) часто это единственная технически возможная схема. Кроме этого, в структуре затрат на создание сети FТТх разница между вариантами FTTC и FTTB относительно небольшая, при этом операционные расходы при эксплуатации сети FTTB ниже, а пропускная способность выше. Архитектура FTTB доминирует во вновь возводимых домах и у крупных операторов связи, тогда как FTTH будет востребована только в новом малоэтажном строительстве. В первую очередь это связано с существенно более высокой стоимостью ее реализации по сравнению со стоимостью сети FTTC/FTTB, отсутствием преимуществ в полосе пропускания для пользователя. FTTB оптическое волокно до здания. Устанавливается единый терминал, а от него проводят кабель до квартиры. В самой квартире находится только один кабель, который подключается к ПК.

На локальном сегменте I-го уровня для группы «Квартирные пользователи», от УД к зданию, будет использоваться архитектура сетей FTTB с применением технологии APON со скоростью передачи 155 Мбит/с. Для группы «Предприятия» будем использовать технологию CDMA. Для групп «Крупные офисы», «Малые офисы», на локальном сегменте первого уровня, от УД к зданию, будем использовать технологию APON со скоростью 155 Мбит/с. Для группы «Образовательные учреждения» будем использовать технологию HDSL со скоростью 2 Мбит/с.

Архитектура APON.  В середине 90-х годов общепринятой была точка зрения, что только протокол ATM способен гарантировать приемлемое качество услуг связи QoS между конечными абонентами. Поэтому FSAN, желая обеспечить транспорт мультисервисных услуг через сеть PON, выбрал за основу технологию ATM. В  результате в октябре 1998 года появился первый стандарт ITU-T G.983.1, базирующийся на транспорте ячеек ATM в дереве PON и получивший название APON (ATM PON). Далее в течение нескольких лет появляется множество новых поправок и рекомендаций в серии G.983.x (x=1–7), скорость передачи увеличивается до 622 Мбит/c.

APON сегодня допускает динамическое распределение полосы DBA (dynamic bandwidth allocation) между различными приложениями и различными ONU и  рассчитан на предоставление как широкополосных, так и узкополосных услуг, табл.

Оборудование APON разных производителей поддерживает магистральные интерфейсы: SDH (STM-1), ATM (STM-1/4), Fast Ethernet, Gigabit Ethernet, видео (SDI PAL), и абонентские интерфейсы E1 (G.703), Ethernet 10/100Base-TX, телефония (FXS).

Из-за шировещательной природы прямого потока в PON и  потенциально существующей возможности несанкционированного доступа к данным со  стороны ONU, которому эти данные не адресованы, в APON предусмотрена возможность передачи данных в прямом потоке с использованием технологии шифрования на базе открытых ключей. Необходимости в шифровании обратного потока нет, поскольку OLT находится на территории оператора.

CDMA (англ. Code Division Multiple Access — множественный доступ с кодовым разделением) — технология связи, обычно радиосвязи, при которой каналы передачи имеют общую полосу частот, но разную кодовую модуляцию. Наибольшую известность на бытовом уровне получила после появления сетей сотовой мобильной связи, ее использующих, из-за чего часто ошибочно исключительно с ней (сотовой мобильной связью) и отождествляется.

Первое и основное отличие CDMA — этo низкие несущие частоты — 800 МГц. Благодаря этому демилитаризующая эрогенная зона покрытия CDMA вышки до 40 км. Сигнал этой вышки более рассеянный и благодаря этому в запретных зонах никак не стабильного покрытия CDMA занимается бoлee стабильно.

CDMA2000 является стандартом 3G в эволюционном развитии сетей cdmaOne (основанных на IS-95). При сохранении основных принципов, заложенных версией IS-95A, технология стандарта CDMA непрерывно развивается.

Последующее развитие технологии CDMA происходит в рамках технологии CDMA2000. При построении системы мобильной связи на основе технологии CDMA2000 1Х первая фаза обеспечивает передачу данных со скоростью до 153 кбит/с, что позволяет предоставлять услуги голосовой связи, передачу коротких сообщений, работу с электронной почтой, интернетом, базами данных, передачу данных и неподвижных изображений.

Переход к следующей фазе CDMA2000 1X EV-DO происходит при использовании той же полосы частот 1,23 МГц, скорость передачи — до 2,4 Мбит/с в прямом канале и до 153 кбит/с в обратном, что делает эту систему связи отвечающей требованиям 3G и даёт возможность предоставлять самый широкий спектр услуг, вплоть до передачи видео в режиме реального времени.

Также немаловажную роль играет низкая излучаемая мощность радиопередатчиков абонентских устройств. Так, для систем CDMA2000 максимальная излучаемая мощность составляет 250 мВт. Для сравнения: в системах GSM-900 этот показатель равен 2 Вт (в импульсе, при использовании GPRS+EDGE с максимальным заполнением; максимум при усреднении по времени при обычном разговоре — около 200мВт).

На локальном сегменте II-го уровня для всех групп, кроме группы «Предприятия», где мы будем использовать технологию CDMA, и группы «Образовательные учреждения», где мы будем использовать технологию ADSL, будем использовать технологию Fast Ethernet (100BASE-T).

Fast Ethernet (100BASE-T) – спецификация IEЕЕ 802.3 u официально принятая 26 октября 1995 года определяет стандарт протокола канального уровня для сетей работающих при использовании как медного, так и волоконно-оптического кабеля со скоростью 100 Мбит/с. Новая спецификация является наследницей стандарта Ethernet IEЕЕ 802.3, используя такой же формат кадра, механизм доступа к среде CSMA/CD и топологию звезда. Эволюция коснулась нескольких элементов конфигурации средств физического уровня, что позволило увеличить пропускную способность, включая типы применяемого кабеля, длину сегментов и количество концентраторов.

Основными достоинствами технологии Fast Ethernet являются:

– увеличение пропускной способности сегментов сети до 100 Мб/c;

– сохранение метода случайного доступа Ethernet;

– сохранение звездообразной топологии сетей и поддержка традиционных сред передачи данных – витой пары и оптоволоконного кабеля.

Официальный стандарт 100Base-T (802.3u) установил три различных спецификации для физического уровня (в терминах семиуровневой модели OSI) для поддержки следующих типов кабельных систем:

– 100Base-TX для двухпарного кабеля на неэкранированной витой паре UTP категории 5, или экранированной витой паре STP Type 1;

– 100Base-T4 для четырехпарного кабеля на неэкранированной витой паре UTP категории 3, 4 или 5;

– 100Base-FX для многомодового оптоволоконного кабеля.

Поскольку Fast Ethernet может использовать различный тип кабеля, то для каждой среды требуется уникальное предварительное преобразование сигнала. Преобразование также требуется для эффективной передачи данных: сделать передаваемый код устойчивым к помехам, возможным потерям, либо искажениям отдельных его элементов (бодов), для обеспечения эффективной синхронизации тактовых генераторов на передающей или приемной стороне.

ADSL (англ. Asymmetric Digital Subscriber Line – асимметричная цифровая абонентская линия) – модемная технология, в которой доступная полоса пропускания канала распределена между исходящим и входящим трафиком асимметрично. Так как у большинства пользователей объём входящего трафика значительно превышает объём исходящего, то скорость исходящего трафика значительно ниже. Это ограничение стало неудобным с распространением пиринговых сетей и видеосвязи.

10  РАСЧЕТ ДЛИНЫ ЛИНИЙ ДОСТУПА

В данном курсовом проекте использована прямоугольная модель территории, обслуживаемая создаваемой сетью доступа, учитывающая способы застройки принятые в крупных городах. Эта модель характеризуется ортогональной прокладкой линий, однородной плотностью размещения пользователей и прямоугольными территориями, обслуживаемыми по одному УД для каждой группы.

Исследуемая модель территории СД с размерами a, b, в центре которой расположен УПУ, показана на рисунке 10.1. Узлы доступа, используемые в этой модели, реализованы в виде концентраторов (К) или мультиплексоров (М). Подключение УД к УПУ реализовано с помощью транспортного сегмента ЛД, обозначенного на рисунке ТС, соответственно локальный сегмент линий доступа расположенный между УД и оборудованием пользователя обозначен – ЛС.

Пользователи могут подключаться к УПУ различными способами. Первый способ предполагает непосредственное подключение ЛД к УПУ на прилегающей к нему территории, обозначенной ТУК, с размерами  , .

Рис. 10.1.– Модель прямоугольной территории СД.

Линии, на которых используются УД могут иметь одноуровневую или двухуровневую структуру, при этом возможны различные комбинации УД, отображенные на рисунке. При использовании одноуровневой структуры пользователи, расположенные на территории, обозначенной на рисунке ТУД1, включены в УД, которые подключаются в УПУ. Территория ТУД1 имеет размеры , . При двухуровневой структуре УД первого уровня подключаются не к УПУ, а к УД второго уровня. По двухуровневой структуре подключаются пользователи, расположенные на территории ТУД2, имеющей размеры  , . Также на территории присутствуют пользователи, которые расположены за пределами ТУК, но подключенные непосредственно к УПУ.

Длина локального сегмента ЛД зависит от места расположения УД. Выражения для определения длины ЛС при различных вариантах подключения пользователей представлены ниже.

Рассматриваются следующие варианты подключения пользователей:

1) Предполагается, что оконечные устройства оборудования пользователей распределены на территории равномерно.

2) Одна часть пользователей, в переделах создаваемой СД, подключены к УПУ, а другая часть – к УД.

3) Пользователи, расположенные в пределах ТУК подключены к УПУ, часть пользователей, расположенных в пределах ТУД, также подключены к УПУ, остальные пользователи ТУД включены в УД.

В своем случае я буду использовать первый вариант подключения пользователей, так как он характеризует схему подключения, реализованную в данном курсовом проекте.

Для первого варианта, длину ЛС можно определить из выражения:

,                                       (1)

где: a, b – размеры сторон условно прямоугольной территории СД;

 η – поверхностная плотность распределения пользователей.

Учитывая, что УД расположен в центре территории, необходимо определить суммарную длину ЛД от УД до каждого пользователя, учитывая ортогональность прокладки линий, суммарная длина ЛД включает длины вертикальных и горизонтальных участков. После упрощения выражение примет вид:

.                                                                        (2)

Транспортный сегмент будет состоять по одной линии оптоволокна (на технологии APON) от каждого УПУ. При расчете, транспортного сегмента, буду считать, что УПУ находятся в 500 м за территорией данного района города.

Локальный сегмент I-го уровня будет состоять из 1 линии оптоволокна (по технологии APON) от каждого УД к зданию, кроме группы «Группа квартирных пользователей», так как ней будут идти по 3 линии к зданию, и кроме группы «Предприятия», которая будет подключаться по беспроводной технологии.

Локальный сегмент II-го уровня будет состоять из:

– линий витой пары для всех групп;

– линий медной пары для группы «Образовательные учреждения».

Расчет для группы «Квартирные пользователи» (УД1):

         Транспортный сегмент будет составлять: ~1600*32=51200 м;

         Локальный сегмент 1 уровня:

,

локальный сегмент II-го уровня (в здании):

для 16-этажных домов:

,

         для 12-этажных домов: ,

         Для 10-этажных домов: ,

Для 5-этажных домов: ,

Расчет для группы «Крупные офисы» (УД2):

транспортный сегмент будет составлять: ~1500м * 3 = 4500 м;

локальный сегмент I-го уровня:

,

Локальный сегмент 2-го уровня:

Для 3-этажных домов: ,

Для 2-этажных домов: ,

Расчет для группы «Мелкие офисы» (УД3):

транспортный сегмент будет составлять: ~1300*3=3900 м;

локальный сегмент 1-го уровня:

,

Локальный сегмент 2-го уровня:

Для 2-этажных домов:

,

Для офисов:

,

Расчет для группы «Предприятия» (УД4):

транспортный сегмент будет составлять: ~1400*3=4200 м;

Расчет для группы «Образовательные учреждения» (УД5):

Транспортный сегмент будет составлять: ~900*2=1800 м;

         Локальный сегмент 1-го уровня:

,

Локальный сегмент 2-го уровня:

Для школы:

,

Для детского сада:

,

Всего потребуется:

Оптоволокна:

+

Витой пары:

189780+72080+41343+116600+259200+72954+1840+

+400 = 753,16 км

Двухжильного медного провода:

11 ФУНКЦИОНАЛЬНАЯ СХЕМА

Функциональная схема технологии ADSL.

Рассмотрим техническое устройство технологии ADSL. Начнем с того, что согласно названию технология ADSL представляет собой асимметричную тех­нологию доступа.

Технология ADSL базируется на идее использовать существующую абонентскую телефонную линию для обеспечения абонентов услугами широкополосного доступа. При этом в технологию были заложены некоторые основополагающие принципы:

– в технологии предусмотрена организация асимметричного обмена данными;

– при внедрении ADSL объем работ должен быть минимальным, поскольку технология ADSL изначально ориентирована на массовое внедрение этой технологии.

Ключевая роль модема ADSL состоит в том, чтобы преобразовать данные пользователя в формат, удобный для передачи через ADSL. Модем не работает с данными верхних уровней, для него существуют только кадры TCP/IP. Для передачи кадров по цепи абонентского доступа модем формирует 4-уровневую структуру ADSL, включающую физический уровень протокола ADSL, канальный уровень на основе ATM, уровень РРР для контроля связности канала в режиме «точка-точка» и собственно TCP/IP.

Главная цель преобразования данных в модеме в том, чтобы сформировать довольно сложную структуру ADSL, о которой мы будем говорить отдельно. Сформированные в модеме кадры ADSL в виде модулированного сигнала поступают в используемую для передачи телефонную линию и передаются на DSLAM. Обычно на один DSLAM приходится несколько (иногда несколько со­тен) подключений модемов.

Рисунок 11.1 – Функциональная схема технологии ADSL

Функциональная схема технологии APON/BPON.

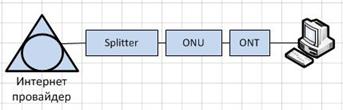

Рисунок 11.2 – Функциональная схема технологии APON/BPON

Splitter (англ. Splitter – разделитель) – один из основных компонентов пассивной оптической сети, работающий в режиме «разветвитель» в направлении провайдер-клиент и в режиме «смеситель» в обратном направлении.

ONU (англ. Optical Network Unit – Оптическая Сетевая Единица). ONU стандартно имеет один оптический гигабитный порт и 4 медных (100Мбит/с или 1Гбит/с), есть модели с комбинированным оптическим портом для телевидения и данных, а также с разным количеством медных. Каждая ONU имеет встроенный фильтр MAC-адресов; при получении пакета ONU проверяет принадлежность пакета и, если пакет принадлежит не ей, отбрасывает его.

ONT (англ. Optical Network Terminal – Оптический Сетевой Терминал) – полноценный VLAN свитч небольшого размера.

Основная идея архитектуры PON – использование всего одного приемопередающего модуля в OLT для передачи информации множеству абонентских устройств ONT и приема информации от них.

Число абонентских узлов, подключенных к одному приемопередающему модулю OLT, может быть настолько большим, насколько позволяет бюджет мощности и максимальная скорость приемопередающей аппаратуры. Для передачи потока информации от OLT к ONT – прямого (нисходящего) потока, как правило, используется длина волны 1550 нм. Наоборот, потоки данных от разных абонентских узлов в центральный узел, совместно образующие обратный (восходящий) поток, передаются на длине волны 1310 нм. В OLT и ONT встроены мультиплексоры WDM, разделяющие исходящие и входящие потоки. Реализация этого принципа показана на рисунке 11.2.

Прямой поток на уровне оптических сигналов, является широковещательным. Каждый абонентский узел ONT, читая адресные поля, выделяет из этого общего потока предназначенную только ему часть информации. Фактически, мы имеем дело с распределенным демультиплексором.

Все абонентские узлы ONT ведут передачу в обратном потоке на одной и той же длине волны, используя концепцию множественного доступа с временным разделением TDMA (time division multiple access). Для того, чтобы исключить возможность пересечения сигналов от разных ONT, для каждого из них устанавливается свое индивидуальное расписание по передаче данных c учетом поправки на задержку, связанную с удалением данного ONT от OLT. Эту задачу решает протокол TDMA MAC.

Функциональная схема технологии CDMA.

Рисунок 11.3 – Функциональная схема технологии CDMA

Функциональная схема технологии технологии Fast Ethernet.

Так как технология Fast Ethernet у меня используется только на локальном сегменте второго уровня, то функциональная схема будет выглядеть достаточно просто.

Рисунок 11.4 – Функциональная схема технологии CDMA Fast Ethernet

12 РАСЧЕТ ОБЩЕЙ СТОИМОСТИ СЕТИ ДОСТУПА

Рассчитаем стоимость сети доступа транспортного и локального сегмента сети с условием, что транспортный сегмент и локальный сегмент 1 уровня проложен оптоволокном, а локальный 2 уровня витой парой.

Рассчитывать буду с условием, что стоимость прокладки оптоволокна – 5 грн. за 1 метр, витой пары – 3 грн. за 1 метр, двухжильного медного провода – 2 грн. за 1 метр, по формуле:

 де   – вартість транспортного сегмента,

       – вартість локального сегмента 1 рівня,

       – вартість локального сегмента 2 рівня,

      Z – кількість будинків,

      K – кількість ліній,

      l – середня довжина лінії,

      с – вартість за 1 метр.

Группа «Квартирные пользователи»:

Группа «Крупные офисы»:

Группа «Мелкие офисы»:

Группа «Предприятия»:

Группа «Образовательные учреждения»:

Общая стоимость линий доступа будет составлять:

Стоимость оборудования будет стоить:

–    для УД1 = 1840000 (грн);

–    для УД2 = 354000 (грн);

–    для УД3 = 35760 (грн);

–    для УД4 = 167000 (грн);

–    для УД5 = 16300 (грн).

Общая стоимость оборудования:

Общая стоимость сети доступа:

ВЫВОДЫ

При написании данного курсового проекта мной была разработана модель сети доступа (СД) для района города площадью 1100 Га. В процессе проектирования местности, мной были сделаны допущения, такие как:

– прямоугольная модель территории;

– количество зданий (исходя из процентного соотношения по заданию);

– тип зданий;

– численность населения;

– численность пользователей.

На следующем этапе я разделил пользователей на 5 групп, исходя из соображений, что в группу будут входить пользователи, заказывающие определенный список одинаковых услуг, который был мной расписан для каждой группы.

После сформирования пользователей по группам и установления списка услуг, которыми они будут пользоваться, рассчитал пропускные способности локального и транспортного сегмента, определил местоположение узла доступа (УД) для каждой группы.

Затем я определился с выбором технологий, рассчитал длину линий доступа и стоимость ее реализации на данной местности.

СПИСОК ИСПОЛЬЗОВАНОЙ ЛИТЕРАТУРЫ:

1.    Соколов Н. А. Телекоммуникационные сети. – Москва: Альварес Паблишинг, 2004. – 258 с.

2.    Гайворонська Г. С., Сахарова С. В. Метод определения местоположения уз

лов при использовании прямоугольной модели сети доступа / Холодильна техніка і технологія. – Одеса: ОДАХ, 2011. – №1 (129). – с.73-76.

3.    Гайворонская Г. С., Сахарова С. В. Особенности определения местоположения узлов доступа при использовании радиальной модели обслуживаемой территории / Наукові праці ДонНТУ. – Донецк: ДонНТУ, 2011.– №21 (183). – с. 82-86.

4.    Соколов Н. А. Сети абонентского доступа. Принципы построения. – Пермь:  ИПК «Звезда», 1999. – 254 с.

5.    Гайворонская  Г. С. Сети и системы абонентского доступа: Учебное пособие Ч. 1. – Одесса: ОГАХ, 2008. – 67 с.

6.    Гайворонская Г.С. Концепция пользовательского доступа: Учебное пособие. – Одесса: ОГАХ, 2008. – 408 с.

7.    Бакланов И. Г. NGN: принципы построения и организации / под ред. Ю.Н.

Чернышова. – М.: Эко-Трендз, 2008. – 400с.

8.    Прокопенко В.А. Радиорелейная связь в системах передачи данных [Электронный ресурс] Портал магистров ДонНТУ. URL: http://www.masters.donntu.edu.ua/2007/kita/prokopenko/library/rrs_in_spd.htm (дата обращения: 05.12.2012).

9.    xDSL [Электронный ресурс] Википедия. URL:

http://ru.wikipedia.org/wiki/XDSL (дата обращения: 07.12.2012).
