МИНИСТЕРСТВО ОБРАЗОВАНИЕ И НАУКИ РФ

КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО–СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ

Кафедра теплоэнергетики,газоснабжения и вентиляции

РЕФЕРАТ

На тему: « Способы организации воздухообмена и устройство систем вентиляции »

Выполнил:

ст. группы 4 ТГ 201

Мустафин И.И.

Руководитель:

Кареева Ю.Р.

Казань 2016 г.

Содержание

Введение. 3

1.       Понятие о способах организации воздухообмена и устройстве систем вентиляции. 4

2.       Типы вентиляции. 6

3.       Вентиляционное оборудование. 12

    Заключение. 16

Список литературы.. 17

                                                     Введение

Для жизнедеятельности человека большое значение имеет качество воздуха. От него зависит самочувствие, работоспособность и в конечном итоге здоровье человека. Качество воздуха определяется его химическим составом, физическими свойствами, а так же наличием в нем посторонних частиц. Современные условия жизни человека требуют эффективных искусственных средств оздоровления воздушной среды. Этой цели служит техника вентиляции.
Вообще вентиляцией (от лат. ventilatio – проветривание), согласно общепринятому определению, называют регулируемый воздухообмен в помещении, а также устройства, которые его создают. Назначением вентиляции является поддержание химического и физического состояния воздуха, удовлетворяющее гигиеническим требованиям, т. е. обеспечение определенных метеорологических параметров воздушной среды и чистоты воздуха. К факторам, вредное действие которых устраняется с помощью вентиляции, относятся: избыточная теплота (конвекционная, вызывающая повышение температуры воздуха, и лучистая); избыточные водяные пары – влага; газы и пары химических веществ общетоксичного или раздражающего действия; токсичная и нетоксичная пыль; радиоактивные вещества.





1.Понятие о способах организации воздухообмена и устройстве систем вентиляции.

Воздушная среда в помещении, удовлетворяющая санитарным нормам обеспечивается в результате удаления загрязненного воздуха из помещения и подачи чистого наружного воздуха. Соответственно этому системы вентиляции подразделяют на вытяжные и приточные.

По способу перемещения удаляемого из помещений и подаваемого в помещения воздуха различают вентиляцию естественную (неорганизованную и организованную) и механическую (искусственную).

Под неорганизованной естественной вентиляцией понимают воздухообмен в помещениях, происходящий под влиянием разности наружного и внутреннего воздуха и действия негра через ограждающих конструкций, а также при открывании форточек, фрамуг и дверей. Воздухообмен, происходящей также под влиянием разности, давлений наружного и внутреннего воздуха и действ им ветра, по через специально устроенные в наружных ограждениях фрамуги, степень открытия которых с каждой стороны здания регулируется, является вентиляцией естественной, но организованной. Этот вид вентиляции называется аэрацией.

Механической, или искусственной, вентиляцией называется способ подачи воздуха в помещение или удаления из него с помощью вентилятора. Такой способ воздухообмена является более совершенным, так как воздух, подаваемый в помещение, может быть специально подготовленным в отношении его чистоты, температуры и влажности.

Системы механической вентиляции, автоматически поддерживающие D помещениях метеорологические условия на уровне заданных независимо от изменяющихся параметров внешней воздушной среды, называются системами кондиционировании воздуха (condition —- условие).

По способу организации воздухообмена в помещениях вентиляция может быть общей, местной, локализирующей, смешанной н аварийной.

Общая вентиляция, называемая обще-обменной, предусматривает и для создания одинаковых условий воздушной среды (температуры, влажности, чистоты воздуха и его подвижности) во всем помещении, главным образом в рабочей зоне {#=1,5—2 м от пола) (рис. ПЫ,а).

Местная вентиляция создает местные (на рабочих местах), отвечающие гигиеническим требованиям условия воздушной среды, отличные от условий в остальной части .помещения. Примером местной приточной вентиляции может служить воздушный душ—-струя воздуха, направленная непосредственно на рабочее место (рис. Ш.1, б).

Принцип действия локализирующей вентиляции заключается в улавливании вредных выделений непосредственно у производственных установок е помощью специальных укрытий, предотвращающих поступление вредных выделений в помещение.

Смешанные системы, применяемые главным образом в производственных помещениях, представляют собой комбинации общеобмешюн вентиляции с местной (рис. Ш.1, в).

«Аварийные» вентиляционные установки предусматривают в помещениях, в которых возможно внезапное неожиданное выделение вредных веществ в количествах, значительно превышающих допустимые. Эта установки включают только в случае, если необходимо быстро удалить вредные выделения.

Вопрос о том, какую из перечисленных систем вентиляции следует устраивать, решается в каждом отдельном случае в зависимости от назначения помещения, характера вредных выделений, возникающих в нем, и схемы движения воздушных потоков внутри здания.

В так называемых горячих цехах широко используют аэрацию, местные отсосы и воздушные души. В воротах устраивают воздушные тепловые завесит. R холодных цехах применяют общеобменную приточно-вытяжную вентиляцию и системы кондиционирования воздуха там, где это диктуется условиями технологии, В общественных зданиях (театрах, кино, валах заседаний, магазинах, спортзалах и т. п.), как правило, устраивают общеобменную приточно-вытяжную вентиляцию или систему кондиционирования воздуха.

В помещениях, где требуется незначительный воздухообмен, организуют только одну вытяжную вентиляцию. Количество удаляемого воздуха в этом случае восполняется воздухом, поступающим в помещение через неплотности в ограждающих конструкциях и при открывании форточек или фрамуг.

В жилых домах устраивают обычно только вытяжную (естественную, редко — механическую) вентиляцию из кухонь и санузлов. Приток в жилые комнаты осуществляется через окна, форточки или специальные устройства под окнами.

2.Типы вентиляции

Типы вентиляции представлены большим разнообразием систем различных видов и назначений. Системы разделяются на несколько типов исходя из общих признаков. Главными из них являются способы циркуляции воздуха в здании, зона обслуживания агрегата, назначение вентиляции и особенности конструкции средства.

ЕСТЕСТВЕННЫЙ СПОСОБ ВОЗДУХООБМЕНА

Рассматривая типы вентиляционных устройств, следует начать с данного вида. В этом случае перемещение воздуха происходит по трем причинам. Первый фактор – аэрация, то есть разность температур воздуха в помещении и наружного. Во втором случае воздухообмен осуществляется в результате воздействия ветрового давления. И в третьем случае разность давления между используемым помещением и вытяжным устройством тоже приводит к воздухообмену.

Метод аэрации используется в местах с большим тепловыделением, но только тогда, когда поступающий воздух содержит в себе не более 30% вредных примесей и газов.

Не используется этот метод и в тех случаях, если нужна обработка поступающего воздуха или приток наружного воздуха приводит к возникновению конденсата.

В вентиляционных системах, где основой для перемещения воздуха является разность давления между помещением и вытяжным устройством, минимальный перепад по высоте должен составлять не меньше 3 м.

В этом случае длина участков, расположенных горизонтально, не должна превышать 3 м, в то время как скорость воздуха равна 1 м/с.

Для данных систем не нужно дорогое оборудование, в этом случае используются вытяжки, расположенные в ванных и кухонных помещениях. Система вентиляции долговечна, для ее использования не требуется приобретать дополнительные устройства. Естественная вентиляция проста и дешева в эксплуатации, но только в том случае, если она настроена правильно.

Тем не менее такая система уязвима, так как нужно создавать дополнительные условия для поступления воздуха. С этой целью обрезают межкомнатные двери, чтобы они не мешали циркуляции воздуха. Кроме того, имеется зависимость от воздушного потока, который обдувает здание. Именно от него и зависит естественная система вентиляции.

Примером такого типа является открытое окно. Но при данном действии или врезке вытяжек появляется другая проблема – большой объем поступающего с улицы шума. Поэтому, несмотря на свою простоту и экономичность, система уязвима для ряда факторов.

СРЕДСТВА ДЛЯ ИСКУССТВЕННОГО ВОЗДУХООБМЕНА

Искусственная система, она же механическая, для вентиляции использует дополнительные устройства, помогающие воздуху поступать в здание и покидать его, тем самым организуя постоянный обмен. С этой целью применяют разнообразные приборы: вентиляторы, электрические двигатели, нагреватели воздуха.

Большим минусом при работе таких систем являются затраты на энергию, которые могут достигать немаленьких значений. Но плюсов у этого типа больше, они полностью окупают затраты на использование средств.

К положительным моментам следует отнести перемещение воздушных масс на нужное расстояние. Кроме того, подобные системы вентиляции могут регулироваться, исходя из этого воздух может поступать или удаляться из комнат в нужном количестве.

Искусственный воздухообмен не зависит от окружающих факторов, как это наблюдается при естественной вентиляции. Система автономна, а в процессе работы могут использоваться дополнительные функции, например, нагревание или увлажнение поступающего воздуха. При естественном типе подобное невозможно.

Тем не менее в настоящий момент популярно использование обеих систем подачи воздуха сразу. Это позволяет создать необходимые условия в помещении, снизить затраты, повысить эффективность работы вентиляции в целом.

ПРИТОЧНЫЙ СПОСОБ ПОДАЧИ ВОЗДУХА

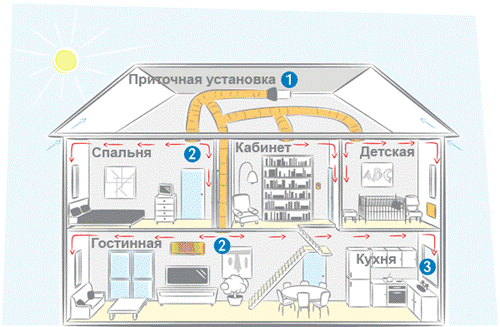

Этот тип вентиляционных систем используется с целью осуществления постоянного поступления свежего воздуха. Система может осуществлять подготовку воздушных масс перед их поступлением в квартиру. С этой целью осуществляется очистка воздуха, нагревание или охлаждение. Таким образом, воздух приобретает нужные качества, после чего поступает в помещение.

В состав системы входят приточные установки и воздухоотводы, а в состав установки, обеспечивающей поступление воздуха, в свою очередь, входят фильтр, калориферы, вентилятор, автоматические системы и звукоизоляция.

При выборе подобных устройств следует обращать внимание на ряд факторов. Большое значение имеет объем воздуха, поступающего в здание. Этот показатель может быть равен нескольким десяткам или нескольким десяткам тысяч кубических метров воздуха, поступающего в помещение.

Большую роль играют такие показатели, как мощность калорифера, напор воздуха и уровень шума устройства. Кроме того, подобные типы вентиляционных устройств имеют автоматическое регулирование, что позволяет регулировать расход мощности и установить уровень потребляемого воздуха. Устройства с таймерами позволяют настроить агрегат для работы по расписанию.

СОЧЕТАНИЕ ДВУХ СПОСОБОВ: ПРИТОЧНО-ВЫТЯЖНОЙ ВИД

Эта система представляет собой совокупность двух способов вентиляции – приточной и вытяжной, что позволяет задействовать положительные качества обеих систем одновременно и приводит к улучшению воздухообмена.

Как и в предыдущем варианте, имеется средство фильтрации и регулирования поступающих воздушных масс. Подобный тип может создать необходимые условия в помещении, отрегулировать уровень влажности поступающих масс, создать нужную температуру, нагрев или охладив воздух. Провести фильтрацию воздушных масс, поступивших снаружи, тоже входит в функциональные возможности агрегата.

Приточно-вытяжная система поможет сократить расходы, что достигается за счет удаления тепла, которое идет на подогрев поступающего воздуха. Этот процесс происходит в рекуператоре – теплообменнике специального назначения.

Вытяжные воздушные массы, имеющие комнатную температуру, поступают в устройство, после чего передают свою температуру рекуператору, который и нагревает воздух, поступающий снаружи.

Помимо вышеназванных достоинств приточно-вытяжная вентиляция обладает еще одним качеством, хорошо подходящим для людей, страдающих перепадами артериального давления. Речь идет о возможности создавать повышенное и пониженное давление по сравнению с окружающей средой.

Устройство является автономным, независимым от условий окружающей среды, благодаря чему может использоваться круглогодично. Однако система не лишена отрицательных качеств. Среди них можно назвать необходимость точной регулировки. Если оба способа – вытяжной и приточный – не будут сбалансированы между собой, то человек, использующий такой тип вентиляции, рискует получить сквозняки в доме.

ВОЗДУХООБМЕН ПО ЗОНЕ ОБСЛУЖИВАНИЯ

В этой категории выделяют два типа – местную и общеобменную систему вентиляции. Местная система вентиляции предназначена для определенной территории. Примером может считаться отдельная комната, рабочее место и другие подобные локальные места. Подобный тип подразумевает собой использование ранее названных видов воздухообмена – приточного и вытяжного.

В первом случае приточная вентиляция местного назначения предназначена для насыщения рабочего пространства свежим воздухом. Речь идет о вредных производствах, где поступление вредных веществ очень высоко. Кроме того, подача воздуха возможна при использовании охлаждения. Что позволяет направленно использовать поступающие воздушные массы для тех мест, где наблюдается повышенное тепловое излучение.

Вытяжной способ позволяет ликвидировать на рабочем месте воздушные массы, наполненные вредными примесями. Подобная система улавливает опасные частицы, которые затем выводятся из здания. Это действие имеет отрицательное последствие, так как вредный воздух выводится наружу, никак не утилизируется, в результате чего попадает в окружающую среду.

Следующий тип вентиляции – общеобменная, предназначена для устранения и выведения вредного воздуха с больших территорий. Как и в предыдущем случае, подобные вентиляционные системы используются в местах скопления вредных и опасных веществ, то есть на предприятиях подобного назначения.

Общеобменный тип может сочетать в себе использование нескольких типов вентиляции. Это может быть и вытяжная, и приточная, естественная и механическая. Если требуется очистить небольшое пространство, то применяют естественную вытяжную и механическую приточную типы.

Таким образом, типы вентиляционных систем представлены большим разнообразием видом и способов воздухообмена

3.Вентиляционное оборудование

Системы вентиляции включают в себя группы самого разнообразного оборудования: прежде всего, это вентиляторы, вентиляторные агрегаты или вентиляционные установки. Среди дополнительного оборудования — шумоглушители, воздушные фильтры, электрические и водяные воздухонагреватели, регулирующие и воздухораспределительные устройства и пр.

Вентиляторы

Основная статья: Вентилятор

Вентилятор представляет собой механическое устройство, предназначенное для перемещения воздуха по воздуховодам системы вентиляции. По конструкции и принципу действия вентиляторы делятся на канальные (круглые и прямоугольные), крышные, осевые (аксиальные), центробежные (радиальные) и тангенциальные (диаметральные), батутные и т. д.

Осевые вентиляторы

Осевой вентилятор

Осевой вентилятор с электродвигателем для охлаждения компьютера

Осевой вентилятор представляет собой расположенное в цилиндрическом кожухе (обечайке) колесо из консольных лопастей, закреплённых на втулке под углом к плоскости вращения. Рабочее колесо как правило насаживается непосредственно на ось электродвигателя.
При вращении колеса воздух захватывается лопастями и перемещается в осевом направлении. При этом перемещение воздуха в радиальном направлении практически отсутствует.
Осевые вентиляторы имеют больший КПД по сравнению с радиальными и диаметральными. Такие вентиляторы, как правило, применяют для подачи значительных объёмов воздуха при малых аэродинамических сопротивлениях вентиляционной сети.

Центробежные (радиальные) вентиляторы

Центробежный вентилятор

Центробежный вентилятор

Центробежный (радиальный) вентилятор представляет собой расположенное в спиральном кожухе лопаточное (рабочее) колесо, при вращении которого воздух, попадающий в каналы между его лопатками, двигается в радиальном направлении к периферии колеса и сжимается. Под действием центробежной силы он отбрасывается в спиральный кожух и далее направляется в нагнетательное отверстие.

В зависимости от назначения вентилятора, лопатки рабочего колеса изготавливают загнутыми вперёд или назад. Количество лопаток бывает различным в зависимости от типа и назначения вентилятора. Применение радиальных вентиляторов с лопатками, загнутыми назад, даёт экономию электроэнергии примерно 20 %. Также они легко переносят перегрузки по расходу воздуха. Преимуществами радиальных вентиляторов с лопатками рабочего колеса, загнутыми вперёд, являются меньший диаметр колеса, а соответственно и меньшие размеры самого вентилятора, и более низкая частота вращения, что создаёт меньший шум.

Диаметральные (тангенциальные) вентилятор

Диаметральный (тангенциальный) вентилятор состоит из рабочего колеса барабанного типа с загнутыми вперёд лопатками и корпуса, имеющего патрубок на входе и диффузор на выходе. Действие диаметральных вентиляторов основано на двукратном поперечном прохождении потока воздуха через рабочее колесо.

Используются в основном в кондиционерах (внутренние блоки сплит-систем) и тепловых завесах. В вентиляционных сетях диаметральные вентиляторы используются крайне редко.

Шумоглушители

Установка в систему вентиляции шумоглушителей является одной из эффективных мер по снижению аэродинамического шума в воздушном потоке. Наиболее часто применяемые шумоглушители конструктивно делятся на пластинчатые и трубчатые. Главная их особенность — наличие развитых поверхностей, облицованных звукопоглощающим материалом (минеральная вата, стекловолокно и пр.).
Чаще всего шумоглушитель устанавливается на определенном расстоянии между вентилятором и магистральнымвоздуховодом на границе естественной преграды шума (любая звуковая преграда).
Необходимость установки шумоглушителя в вентиляционной системе должна быть подтверждена специальным акустическим расчётом.

Воздушные фильтры

Служат для очистки приточного воздуха, а в некоторых случаях и вытяжного воздуха. Существует множество типов конструкций воздушных фильтров. Принцип действия, конструкция и материал фильтра зависят от требуемых параметров воздуха. В вентиляционных системах воздушные фильтры классифицируются по степени очистки воздуха. Чем меньше частички пыли, эффективно улавливаемые фильтром, тем выше его класс очистки. Согласно принятой международной классификации, существует четыре класса фильтров грубой очистки воздуха (классы G1-G4), пять классов тонкой очистки (классы F5-F9), пять классов фильтров особо тонкой очистки, именуемых так же HEPA-фильтрами (классы H10-H14), а также три класса ультра-тонкой очистки воздуха, или ULPA-фильтры (классы U15-U17). Помимо класса очистки, важными параметрами фильтров являются их пылеемкость иаэродинамическое сопротивление.

Воздухонагреватели

В современных зданиях система вентиляции, как правило, работает совместно с системой отопления здания, а в некоторых случаях полностью её заменяет. Для подогрева воздуха в вентиляционных системах используются воздухонагреватели. Большинство воздухонагревателей в вентиляционных системах — водяные либо электрические. Водяные воздухонагреватели это по сути теплообменники, в которых воздух получает тепло от горячей воды, нагретой в отопительном котле или поступающей из центральной теплосети. Электрические воздухонагреватели питаются от электросети и преобразуют электрическую энергию в тепловую.

Кроме активных воздухонагревателей применяются пассивные системы рекуперации тепловой энергии. Рекуперация осуществляется за счет теплообмена между вытяжным каналом и притоком. Теплообмен может производиться при помощи нескольких основных типов теплообменников:

1.   перекрестноточный пластинчатый рекуператор, в котором несмешивающиеся воздушные потоки притока и вытяжки текут по многочисленным каналам с общими для разных потоков стенками — рекуперация тепла по разным данным может составлять от 70 до 85 %;

2.   роторный рекуператор, в котором теплообмен происходит в роторе, при этом происходит частичное смешение приточного и вытягиваемого воздуха — степень рекуперации тепла аналогична показателям пластинчатого рекуператора;

3.   рекуператор с промежуточным теплообменником, в котором линии притока и вытяжки разнесены в пространстве на некоторое расстояние, а перенос тепла между вентканалами осуществляется путём перекачки жидкого теплоносителя между индивидуальными теплообменниками в каналах — степень рекуперации тепла в таких системах достигает 50-60 %, но бывает оправдана, когда необходимо гарантированно исключить воздухообмен между вытяжкой и притоком.

Заключение

Здоровье, работоспособность, да и просто самочувствие человека в значительной степени определяются условиями микроклимата и воздушной среды в жилых и общественных помещениях, где он проводит значительную часть своего времени.
Если говорить о физиологическом воздействии на человека окружающего воздуха, то следует напомнить, что человек в сутки потребляет около 3 кг пищи и 15 кг воздуха. Что это за воздух, какова его свежесть и чистота, душно, жарко или холодно человеку в помещении, во многом зависит от инженерных систем, специально предназначенных для обеспечения воздушного комфорта.
Системы кондиционирования и вентиляции все больше обуславливают комфорт нашей жизни, актуальность этого явления и послужила причиной написания данной работы, целью которой является исследование этих систем.

Список литературы

1. Савельев Н. Ф.,. Электрическая вентиляция // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.

2. Вентиляция // Большая советская энциклопедия : [в 30 т.] / гл. ред. А. М. Прохоров. — 3-е изд. — М. : Советская энциклопедия, 1969—1978.

3. Вентиляция — М.: Государственное Научное издательство «Большая Советская энциклопедия», 1959.

4. Ананьев В.А. Системы вентиляции и кондиционирования.
Теория и практика. Москва, Евроклимат, 2001.

5. http://art-cool.org/ventilation/obmen.html

6.http://engineeringsystems.ru/teplotehnika-teplogazosnabzheniye-i-ventilyaciya/ponyatiye-o-sposobah.php.
