Режимы эксплуатации АЭС

№

п/п

Тепловая мощность до разгрузки,
N1к, %

Энерго-выработка,

Тэфф.сут.

Концентрация РБК в т/н 1-го контура перед остановом, г/кг

Положение рабочей группы перед остановом, %

Предполагаемая длительность останова, час

Предполагаемое время выхода на МКУ, час

1

2

3

4

5

6

7

1.

100

10

5,9

85

3

5

2.

95

20

5,6

80

4

6

3.

90

30

5,3

70

5

7

4.

85

40

5,1

85

6

8

5.

80

50

4,95

80

7

9

6.

75

60

4,6

75

8

10

7.

70

70

4,35

65

9

11

8.

65

80

4,1

60

10

12

9.

60

90

3,9

85

11

13

10.

100

100

3,7

80

12

14

11.

95

110

3,45

75

13

15

12.

90

120

3,25

70

14

16

13.

85

130

3,05

80

15

17

14.

80

140

2,8

75

16

18

15.

75

150

2,6

70

17

19

16.

70

160

2,4

65

18

20

17.

65

170

2,2

60

19

21

18.

60

180

1,95

57

20

22

19.

100

190

1,75

70

21

23

20.

95

200

1,55

75

22

24

21.

90

210

1,35

80

23

25

22.

85

220

1,1

75

24

26

23.

80

230

0,9

70

25

27

24.

75

240

0,7

65

26

28

25.

70

250

0,5

60

27

29

26.

65

260

0,3

57

28

30

27.

60

270

0,1

80

29

31

28.

100

50

4,95

75

30

32

29.

95

60

4,6

70

31

33

30.

90

70

4,35

75

32

34

31.

85

80

4,1

80

33

35

32.

80

90

3,9

75

34

36

33.

75

100

3,7

70

35

37

Количество борного концентрата (40г/кг), необxoдимого для перекомпенсации

рабочей группы при ее движении вверх в зависимости от текущей концентрации

борной кислоты в теплоносителе 1 контура.

Ввод раствора

40

г/кг

Таблица 1.

   Текущая концентрация HзBOз в первом контуре, г/кг

Величина перемещения 10 группы, %

6.0

5.0

4.0

3.0

2.0

1.0

0.0

(диапазон 70-95%)

          Количество подаваемого борного концентрата, м³

5

0.27

0.26

0.25

0.24

0.23

0.22

0.21

10

0.55

0.52

0.50

0.47

0.45

0.43

0.41

15

0.82

0.78

0.75

0.71

0.68

0.65

0.62

20

1.10

1.04

1.00

0.95

0.91

0.87

0.83

25

1.37

1.31

1.25

1.19

1.14

1.09

1.04

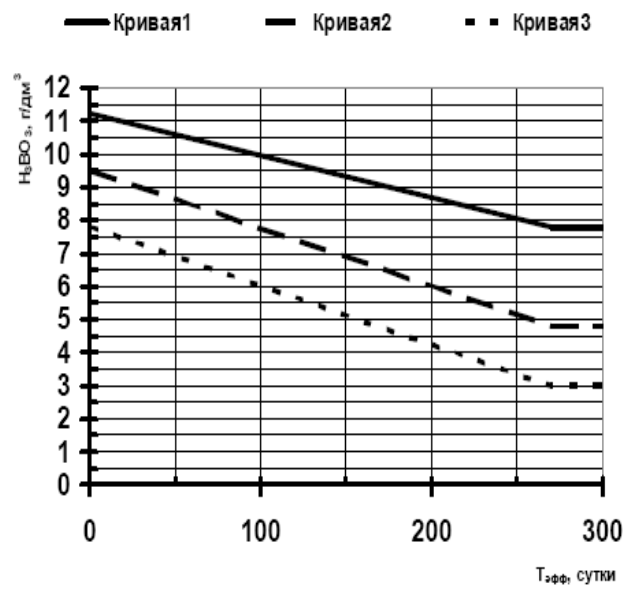

1 - температура 1 контура менее 260^оС ( стояночная концентрация );

2 - температура 1 контура более 260^оС ( кроме случаев, оговоренных для кривой 3);

3 - температура 1 контура более 260^оС ( реактор будет выведен в критическое состояние в течение 24 часов при условии, что он работал не менее 2 суток на мощности более 90% непосредственно перед остановом ).

Oбъем раствора борной кислоты концентрацией 40г/кг, который необходимо подать в первый контур

для изменения концентрации борной кислоты в нем на заданную величину

Ввод раствора

40

г/кг

Текущая

Величина изменения текущей концентрации, г/кг

концентрация

0.1

0.2

0.3

0.4

0.5

1.0

1.5

2.0

4.0

6.0

8.0

10.0

16.0

С_НзВОз, г/кг

Количество подаваемого борного концентрата, м³

8.0

0.76

1.53

2.30

3.07

3.85

7.76

11.73

15.77

32.62

50.73

70.28

91.54

169.34

7.5

0.75

1.51

2.27

3.03

3.79

7.64

11.54

15.52

32.09

49.86

69.03

89.84

165.61

7.0

0.74

1.49

2.23

2.98

3.73

7.52

11.37

15.27

31.57

49.03

67.83

88.20

162.05

6.5

0.73

1.46

2.20

2.93

3.67

7.40

11.19

15.04

31.07

48.22

66.66

86.62

158.64

6.0

0.72

1.44

2.17

2.89

3.62

7.29

11.02

14.81

30.58

47.43

65.54

85.10

155.38

5.5

0.71

1.42

2.13

2.85

3.57

7.19

10.86

14.59

30.11

46.68

64.45

83.62

152.25

5.0

0.70

1.40

2.10

2.81

3.52

7.08

10.70

14.38

29.65

45.94

63.40

82.20

149.25

4.5

0.69

1.38

2.07

2.77

3.47

6.98

10.55

14.17

29.21

45.23

62.38

80.83

146.37

4.0

0.68

1.36

2.04

2.73

3.42

6.88

10.40

13.96

28.78

44.54

61.40

79.50

143.60

3.5

0.67

1.34

2.02

2.69

3.37

6.79

10.25

13.77

28.36

43.87

60.44

78.22

140.94

3.0

0.66

1.32

1.99

2.66

3.32

6.69

10.11

13.58

27.95

43.23

59.52

76.98

138.38

2.5

0.65

1.31

1.96

2.62

3.28

6.60

9.97

13.39

27.56

42.60

58.62

75.77

135.91

2.0

0.64

1.29

1.94

2.59

3.24

6.52

9.84

13.21

27.17

41.98

57.75

74.61

133.53

1.5

0.64

1.27

1.91

2.55

3.19

6.43

9.71

13.03

26.80

41.39

56.91

73.48

131.23

1.0

0.63

1.26

1.89

2.52

3.15

6.35

9.58

12.86

26.44

40.81

56.09

72.38

129.01

0.5

0.62

1.24

1.86

2.49

3.11

6.26

9.46

12.69

26.08

40.25

55.29

71.32

126.87

0.0

0.61

1.22

1.84

2.46

3.07

6.19

9.34

12.53

25.74

39.71

54.52

70.28

124.80

Формула

Действие

Значение

С^*_НзВОз,

1. Значение концентрации НзВОз в т.н. 1 к. перед остановом

г/кг

(по данным хим. анализа):

ρ_N ,

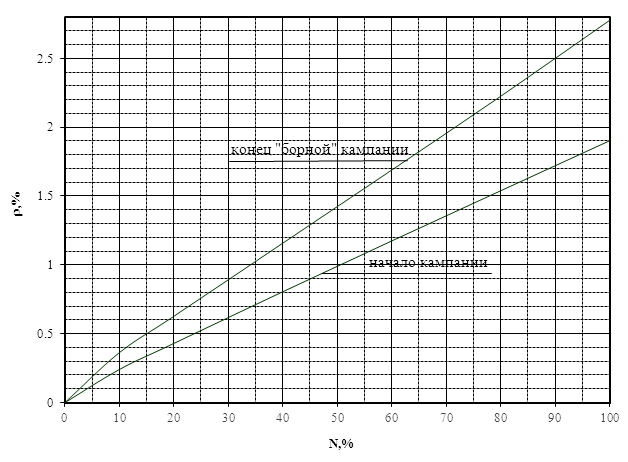

2. Определяем мощностной + температурный эффект с учетом

%

энерговыработки реактора по рис. 2:

(при начальной N1к, предшествующей  разгрузке)

Dρ₁₀ ,

3.Определяем эффект от изменения положения группы в

%

зависимости от энерговыработки реактора по рис. 3:

Dρ_Хе ^*,

4.Определяем эффект отравления реактора Хе в зависимости

%

от стоянки реактора и энерговыработки по таблице 3:

предполагаемое время стоянки

t1=

час

к  моменту выхода на МКУ:

t2=

час

Dρ_Sm^*,

5.Определяем эффект отравления реактора Sm в зависимости

%

от стоянки реактора и энерговыработки по рис. 4:

ρ, % =

6.Суммарный эффект (слагаемые брать с

t1=

час

 = ρ_N+ρ₁₀+ρ_Хе+ρ_{Sm ,}

соответствующими знаками):

t2=

час

,

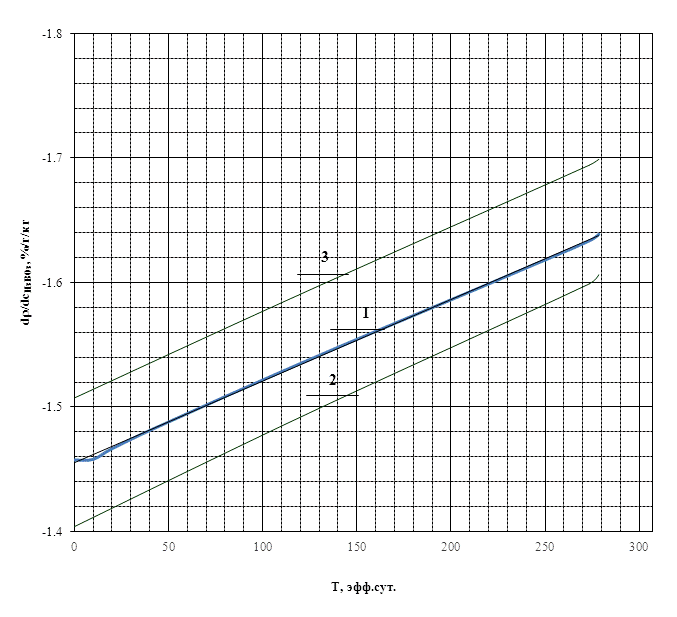

7.Определяем по кривой 3 на рис.5 значение борного

^%/_г/кг

коэффициента реактивности на соответствующий момент

кампании (значение берем по модулю):

DC_НзВОз = ρ / dρ/dС,

8.Переводим значение реактивности

t1=

час

г/кг

 в единицы концентрации НзВОз:

t2=

час

С_НзВОз^пуск, (г/кг) =

9.Определяем пусковую концентрацию НзВОз:                                      t1=

час

 = С_НзВОз + DC_{НзВОз ,}

t2=

час

*  Расчеты переходных процессов на Хе в таблицах НФХ (на начало и конец кампании) выполнены   для  мгновенного останова (АЗ) из состояния РУ, достигшего станционарного отравления Хе .

Станционарное отравление ксеноном достигается при  непрерывной работе РУ на постоянной мощности  не менее 50 часов.

Если определено, что для  РУ  не было достигнуто  станционарное отравление Xe, то расчет выполняет персонал ЯФЛ.

Если разгрузка РУ длилась менее  2 часов, то началом  переходного процесса по Xe (останова РУ) - считать момент времени

при N1к  менее 5%, если же  более 2 часов - необходимо учесть сказанное ниже : за начало отсчета процесса  на Хе

 при разгрузке РУ от 2 до 5 часов  брать момент времени, соответствующий средине интервала разгрузки.

Переходный процесс на Sm после остановки РУ учитывается  при длительности останова РУ более суток.
