Текст:

ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ. 5

1. ПОСТАНОВКА ЗАДАЧИ.. 6

1.1.............................................................................
..................... Средства разработки. 6

2. ПРОЭКТИРОВАНИЕ. 7

2.1.............................................................................
.................. Разработка алгоритма. 7

2.2.............................................................................
.................. Блок-схема алгоритма. 11

3. РЕАЛИЗАЦИЯ.. 11

4. ТЕСТИРОВАНИЕ. 16

ЗАКЛЮЧЕНИЕ. 19

БИБЛИОГРАФИЧЕСКИЙ СПИСОК.. 20

ВВЕДЕНИЕ

Компьютерная графика - это специальная область информатики, изучающая методы и средства создания и обработки изображений с помощью программно-аппаратных вычислительных комплексов. Она охватывает все виды и формы представления изображений, доступных для восприятия человеком либо на экране монитора, либо в виде копии на внешнем носителе (бумага, киноплёнка, ткань и прочее).

Без компьютерной графики невозможно представить себе не только компьютерный, но и обычный, вполне материальный мир. На сегодняшний день компьютеры и компьютерная графика неотъемлемая часть жизни современного общества. Для примера назовём медицину (компьютерная томография), научные исследования (визуализация строения вещества, векторных полей и других данных), моделирование тканей и одежды, опытно-конструкторские разработки, рекламные щиты, цветные журналы, спецэффекты в фильмах - всё это в той или иной мере имеет отношение к компьютерной графике. Поэтому созданы программы для создания и редактирования изображений, то есть графические редакторы.

Компьютерной графикой в последнее время занимаются многие, что обусловлено высокими темпами развития вычислительной техники. Более 90% информации здоровый человек получает через зрение или ассоциирует с геометрическими пространственными представлениями. Компьютерная графика имеет огромный потенциал для облегчения

процесса познания и творчества.

Целью курсовой работы является создание графического редактора, используя объектно-ориентированный язык программирования, описание его функциональных возможностей.

1. ПОСТАНОВКА ЗАДАЧИ

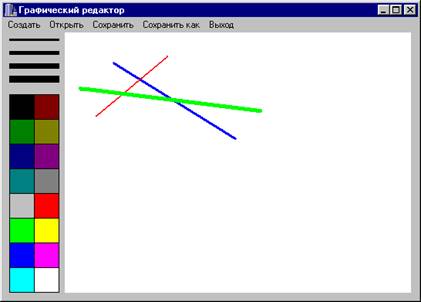

Составьте программу для реализации графического редактора линий, изображенного на рисунке 1.1.:

Рисунок 1.1. – Пример работы

Целью данной работы является разработка простейшего графического редактора с помощью объектно-ориентированного языка программирования, с использованием его графических функций и методов. Реализованный графический редактор должен осуществлять работу с как уже имеющимися изображениями, так и создавать собственные с помощью возможности создание рисунков с помощью линий.

1.1. Средства разработки

Задача решена с помощью алгоритма, реализованного в среде Borland Developer Studio 2006 и на языке программирования С++.

2. ПРОЭКТИРОВАНИЕ 2.1. Разработка алгоритма

Разработка алгоритма происходила в два этапа. Это создание «каркаса» программы и расширение возможностей.

На первом этапе необходимо определить, как будет рисоваться линия. Для этого в автоматически созданной форме Form1 создаем два объекта: Image и PaintBox. В свойствах Image1 указываем растягивание на всю форму. Расположение PaintBox1 не принципиально, оно будет меняться в процессе работы программы соответственно расположению курсора мыши. В Image1 указываем три события:

По нажатию кнопки мыши (событие onmousedown) перемещаем PaintBox1 по координатам указателя мыши:

PaintBox1->Left=X;

PaintBox1->Top=Y;

PaintBox1->Width=0;

PaintBox1->Height=0;

При движении мыши (OnMouseMove) меняем ширину и высоту PaintBox1 соответственно указателю мыши, рисуем линию по координатам верхнего левого и нижнего правого угла PaintBox1, одновременно с этим выводим рисуемую линию на экран:

PaintBox1->Width=X-PaintBox1->Left;

PaintBox1->Height=Y-PaintBox1->Top;

Application->ProcessMessages();

PaintBox1->Canvas->MoveTo(0,0);

PaintBox1->Canvas->LineTo(X-PaintBox1->Left, Y-PaintBox1->Top);

При отпускании кнопки мыши (onmouseup) записываем линию в Image1 по координатам верхнего левого и нижнего правого угла PaintBox1 с учетом разницы координат между PaintBox1 и Image1:

Image1->Canvas->MoveTo(PaintBox1->Left,PaintBox1->Top);

Image1->Canvas->LineTo(PaintBox1->Left+PaintBox1->Width,

PaintBox1->Top+PaintBox1->Height);

В данном виде программа имеет недостаток, линия выводится на экран не только, когда пользователь держит кнопку мыши нажатой, но и в остальное время (из последней использовавшейся координаты при событии Image1MouseDown). Для избавления от данного недостатка добавим логическую переменную bool F, которая будет изменяться в соответствии с действием пользователя. Таким образом, что при нажатии кнопки мыши F=true, а при отпускании F=falce и используем оператор if-else включения отображения рисуемой линии при нажатой кнопки мыши и исключения рисования лини после отпускания.

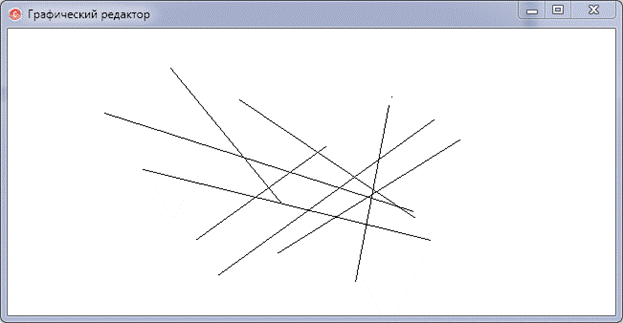

«Каркас» Программы закончен, программа запускается, в ней можно рисовать линии. Окно программы показано на рисунке 2.1.1.:

Рисунок 2.1.1. – Основа программы

Теперь необходимо создать дополнительный функционал, в виде задания цвета и ширины рисуемой линии, сохранения изображения в файл, загрузки изображения из файла и очистки полотна.

Для удобства работы с компонентами создадим две панели (компонент Panel), Panel1 и Panel2 которые служат для разделения основного и дополнительного функционала программы.

На Panel1 выведем Image1 и PaintBox1. После расположения Image1 и PaintBox1 на Panel1 случился сдвиг координат PaintBox1 на 1 вниз и вправо. Внесем поправки в отображение линии:

PaintBox1->Canvas->MoveTo(1,1);

PaintBox1->Canvas->LineTo(X+1-PaintBox1->Left, Y+1-PaintBox1->Top);

Так же необходимо задать команду, выполняющуюся при открытии программы – заливка полотна белым цветом. Иначе цвет полотна будет таким же, как и у Form1 – серым:

Image1->Canvas->FloodFill(0,0,RGB(255,255,255), fsSurface);

На Panel2 расположим элементы управления, такие как: кнопки изменения цветов (Shape), селектор выбора толщины линии (TCSpinEdit), , кнопку очистки полона (Button1) и меню (MainMenu) с сохранением и открытием файла. И настроим их внешний вид.

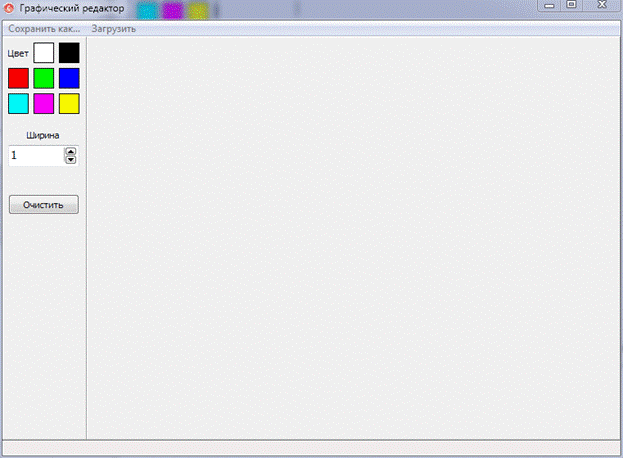

На рисунке 2.1.2. видно, как стала выглядеть программа:

Рисунок 2.1.2. – Будущий внешний вид

Но расположенные объекты еще ничего не делают, к ним необходимо привязать соответствующие функции.

За Shape1-Shape8 закрепим изменение цвета линии по нажатию в соответствии с цветом самих компонентов:

Image1->Canvas->Pen->Color=RGB(255,255,255);

PaintBox1->Canvas->Pen->Color=RGB(255,255,255);

Аналогично для остальных кнопок. По коду видно, что необходимо изменять цвет линии сразу в двух компонентах, это необходимо для того, чтобы цвет линии во время ее рисования и после того, как она была нарисована, был одинаков.

Дальше закрепим за TCSpinEdit1 выбор толщины линии:

Image1->Canvas->Pen->Width=StrToInt(CSpinEdit1->Text);

PaintBox1->Canvas->Pen->Width=StrToInt(CSpinEdit1->Text);

Так же этот код надо выполнить при старте программы, для синхронизации значений толщины линии выбранным по умолчанию (5) в CSpinEdit1 и толщиной линии, выставляемой по умолчанию (1) в Image1 и PainpBox1.

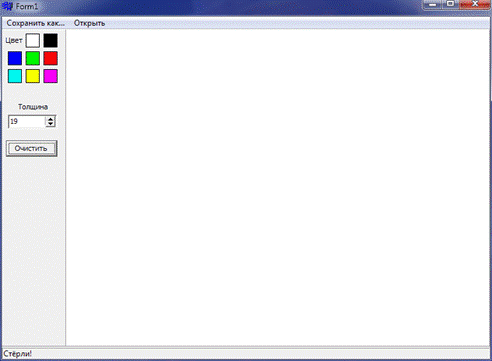

Кнопке «Очистить» задаем такой код:

TRect r;

r.left=Image1->Left-1;

r.right=Image1->Width;

r.bottom=Image1->Height;

r.top=Image1->Top-1;

Image1->Canvas->Brush->Color=RGB(255,255,255);

Image1->Canvas->FillRect(r);

Данная команда создает белый прямоугольник на Image1 равный ему по размеру.

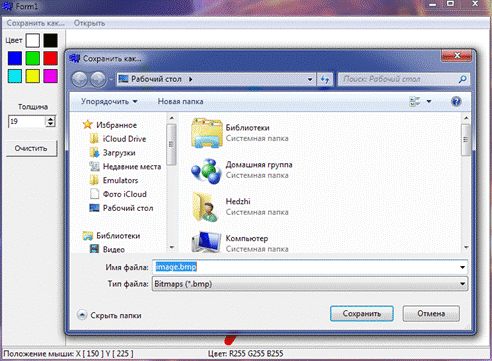

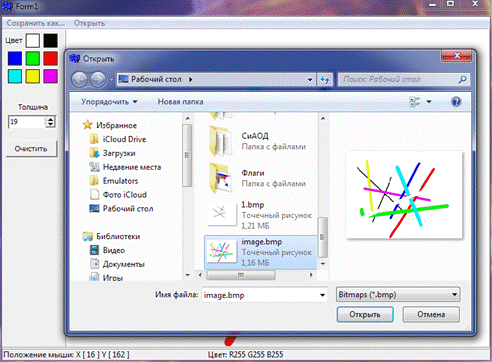

Дальше программируем диалоговые окна сохранения и загрузки изображения:

if (SaveDialog1->Execute())

{

Image1->Picture->SaveToFile(SaveDialog1->FileName );

}

if (OpenPictureDialog1->Execute())

{

Image1->Picture->LoadFromFile(OpenPictureDialog1->FileName );

}

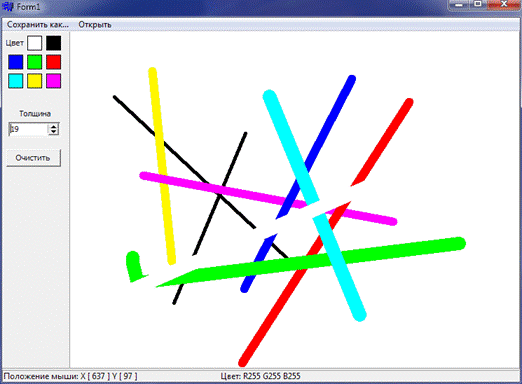

Так же была добавлена статусная строка для отображения текущих координат мыши на рисунке и цвет линии выбранный в данный момент. Реализуем это с помощью этого кода:

StatusBar1->SimpleText=

"Положение мыши: X [ "+IntToStr(X)+" ] Y [ "+IntToStr(Y)+" ] "+

"Цвет: R"+IntToStr(GetRValue(ColorToRGB(Image1->Canvas->Pen->Color)))+

" G"+IntToStr(GetGValue(ColorToRGB(Image1->Canvas->Pen->Color)))+

"B"+IntToStr(GetBValue(ColorToRGB(Image1->Canvas->Pen->Color)));

Программа готова

2.2. Блок-схема алгоритма

3. РЕАЛИЗАЦИЯ

Для реализации приложения был использован языка программирования C++. Код получившейся программы представлен ниже:

Код в файле Unit1.h:

//---------------------------------------------------------------------------

#include

#pragma hdrstop

#include "Unit1.h"

//---------------------------------------------------------------------------

#pragma package(smart_init)

#pragma link "IWBaseControl"

#pragma link "IWBaseHTMLControl"

#pragma link "IWCompListbox"

#pragma link "IWControl"

#pragma link "IWVCLBaseControl"

#pragma link "cspin"

#pragma resource "*.dfm"

TForm1 *Form1;

bool F;

//---------------------------------------------------------------------------

__fastcall TForm1::TForm1(TComponent* Owner)

: TForm(Owner)

{

F=false;

Image1->Canvas->Pen->Width=StrToInt(CSpinEdit1->Text) ;

PaintBox1->Canvas->Pen->Width=StrToInt(CSpinEdit1->Text) ;

Image1->Canvas->FloodFill(0,0,RGB(255,255,255), fsSurface);

Form1->DoubleBuffered=true;

}

//---------------------------------------------------------------------------

void __fastcall TForm1::Image1MouseDown(TObject *Sender, TMouseButton Button,

TShiftState Shift, int X, int Y)

{

PaintBox1->Left=X;

PaintBox1->Top=Y;

PaintBox1->Width=0;

PaintBox1->Height=0;

F=true;

}

//---------------------------------------------------------------------------

void __fastcall TForm1::Image1MouseMove(TObject *Sender, TShiftState Shift,

int X, int Y)

{

if (F)

{

PaintBox1->Width=X-PaintBox1->Left;

PaintBox1->Height=Y-PaintBox1->Top;

Application->ProcessMessages();

PaintBox1->Canvas->MoveTo(1,1);

PaintBox1->Canvas->LineTo(X+1-PaintBox1->Left, Y+1-PaintBox1->Top);

}

StatusBar1->SimpleText="Положение мыши: X [ "+IntToStr(X)+" ] Y [ "+IntToStr(Y)+" ] "+"Цвет: R"+IntToStr(GetRValue(ColorToRGB(Image1->Canvas->Pen->Color)))+" G"+IntToStr(GetGValue(ColorToRGB(Image1->Canvas->Pen->Color)))+" B"+IntToStr(GetBValue(ColorToRGB(Image1->Canvas->Pen->Color)));

}

//---------------------------------------------------------------------------

void __fastcall TForm1::Image1MouseUp(TObject *Sender, TMouseButton Button, TShiftState Shift, int X, int Y)

{

F=false;

Image1->Canvas->MoveTo(PaintBox1->Left,PaintBox1->Top);

Image1->Canvas->LineTo(PaintBox1->Left+PaintBox1->Width,PaintBox1->Top+PaintBox1->Height);

}

//---------------------------------------------------------------------------

void __fastcall TForm1::SBlackMouseDown(TObject *Sender, TMouseButton Button, TShiftState Shift, int X, int Y)

{

Image1->Canvas->Pen->Color=RGB(0,0,0);

PaintBox1->Canvas->Pen->Color=RGB(0,0,0);

}

//---------------------------------------------------------------------------

void __fastcall TForm1::SRedMouseDown(TObject *Sender, TMouseButton Button, TShiftState Shift, int X, int Y)

{

Image1->Canvas->Pen->Color=RGB(255,0,0);

PaintBox1->Canvas->Pen->Color=RGB(255,0,0);

}

//---------------------------------------------------------------------------

void __fastcall TForm1::SGreenMouseDown(TObject *Sender, TMouseButton Button, TShiftState Shift, int X, int Y)

{

Image1->Canvas->Pen->Color=RGB(0,255,0);

PaintBox1->Canvas->Pen->Color=RGB(0,255,0);

}

//---------------------------------------------------------------------------

void __fastcall TForm1::SWhiteMouseDown(TObject *Sender, TMouseButton Button, TShiftState Shift, int X, int Y)

{

Image1->Canvas->Pen->Color=RGB(255,255,255);

PaintBox1->Canvas->Pen->Color=RGB(255,255,255);

}

//---------------------------------------------------------------------------

void __fastcall TForm1::SBlueMouseDown(TObject *Sender, TMouseButton Button, TShiftState Shift, int X, int Y)

{

Image1->Canvas->Pen->Color=RGB(0,0,255);

PaintBox1->Canvas->Pen->Color=RGB(0,0,255);

}

//---------------------------------------------------------------------------

void __fastcall TForm1::N1Click(TObject *Sender)

{

if (SaveDialog1->Execute())

{

Image1->Picture->SaveToFile(SaveDialog1->FileName );

}

//---------------------------------------------------------------------------

void __fastcall TForm1::N2Click(TObject *Sender)

{

if (OpenPictureDialog1->Execute())

{

Image1->Picture->LoadFromFile(OpenPictureDialog1->FileName );

}

Image1->Canvas->Pen->Width=StrToInt(CSpinEdit1->Text) ;

}

//---------------------------------------------------------------------------

void __fastcall TForm1::CSpinEdit1Change(TObject *Sender)

{

Image1->Canvas->Pen->Width=StrToInt(CSpinEdit1->Text) ;

PaintBox1->Canvas->Pen->Width=StrToInt(CSpinEdit1->Text) ;

}

//---------------------------------------------------------------------------

void __fastcall TForm1::Shape1MouseDown(TObject *Sender, TMouseButton Button, TShiftState Shift, int X, int Y)

{

Image1->Canvas->Pen->Color=RGB(0,255,255);

PaintBox1->Canvas->Pen->Color=RGB(0,255,255);

}

//---------------------------------------------------------------------------

void __fastcall TForm1::Shape2MouseDown(TObject *Sender, TMouseButton Button, TShiftState Shift, int X, int Y)

{

Image1->Canvas->Pen->Color=RGB(255,0,255);

PaintBox1->Canvas->Pen->Color=RGB(255,0,255);

}

//---------------------------------------------------------------------------

void __fastcall TForm1::Shape3MouseDown(TObject *Sender, TMouseButton Button, TShiftState Shift, int X, int Y)

{

Image1->Canvas->Pen->Color=RGB(255,255,0);

PaintBox1->Canvas->Pen->Color=RGB(255,255,0);

}

//---------------------------------------------------------------------------

void __fastcall TForm1::Button1Click(TObject *Sender)

{

TRect r;

r.left=Image1->Left-1;

r.right=Image1->Width;

r.bottom=Image1->Height;

r.top=Image1->Top-1;

Image1->Canvas->Brush->Color=RGB(255,255,255);

Image1->Canvas->FillRect(r);

StatusBar1->SimpleText="Стёрли!";

}

//---------------------------------------------------------------------------

Код в файле Unit1.h:

// ---------------------------------------------------------------------------

#ifndef Unit1H

#define Unit1H

// ---------------------------------------------------------------------------

#include

#include "IWBaseControl.hpp"

#include "IWBaseHTMLControl.hpp"

#include "IWCompListbox.hpp"

#include "IWControl.hpp"

#include "IWVCLBaseControl.hpp"

#include

#include "cspin.h"

#include

// ---------------------------------------------------------------------------

class TForm1 : public TForm {

__published: // IDE-managed Components

TImage *Image1;

TPaintBox *PaintBox1;

TPanel *Panel1;

TMainMenu *MainMenu1;

TOpenPictureDialog *OpenPictureDialog1;

TSaveDialog *SaveDialog1;

TPanel *Panel2;

TShape *SBlack;

TShape *SRed;

TShape *SGreen;

TShape *SWhite;

TShape *SBlue;

TLabel *Label2;

TLabel *Label1;

TMenuItem *N1;

TMenuItem *N2;

TCSpinEdit *CSpinEdit1;

TShape *Shape1;

TShape *Shape2;

TShape *Shape3;

TButton *Button1;

TStatusBar *StatusBar1;

void __fastcall Image1MouseDown(TObject *Sender, TMouseButton Button,
