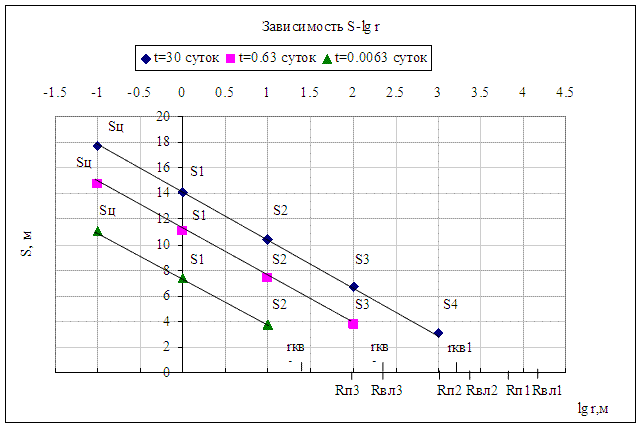

Значения для построения площадных графиков прослеживания по скважинам: r, lg r, S |
|
|
2.1. |
Гидродинамическая характеристика наблюдательных скважин по степени удаления от центральной скважины |
ВВЕДЕНИЕ
Среди разнообразных гидрогеологических исследований кустовые откачки воды из скважин занимают особое место, так как являются наиболее надежным методом получения расчетных гидрогеологических параметров: коэффициентов водопроводимости, пьезопроводности, перетекания, сопротивления русловых отложений и ряда других. Достоверность этих параметров – необходимое условие надежности гидрогеологических прогнозов, выполняемых при решении многочисленных задач народного хозяйства.
При планировании кустовых отка0чек одной из главных задач является достоверное прогнозирование возможных результатов будущего опыта. Решение данной задачи позволяет обосновать рациональную схему куста скважин, учитывающей возможные предельные варианты гидродинамической схемы пласта. Обоснованная схема куста и продуманная методика проведения опытно-фильтрационных работ позволяет в дальнейшем, после получения результатов, выполнить уверенную диагностику всех необходимых параметров и граничных условий изучаемого пласта.
С помощью кустовых откачек решаются разнообразные гидрогеологические задачи:
1. достоверное определение гидрогеологических параметров;
2. оценка граничных условий пласта;
3. обоснование геофильтрационной схемы.
Таблица 1.
Исходные данные
|
T, м2/сут |
а, м2/сут |
Q, м2/сут |
rc, м |
r1, м |
r2, м |
r3, м |
r4, м |
tот, сут |
|
102 |
7*105 |
103 |
10-1 |
100 |
101 |
102 |
103 |
30 |
В таблице приняты следующие значения:
T – водопроводимость;
а – коэффициент пьезопроводности (уровнепроводности);
Q – дебит воды при откачке;
rc – радиус центральной скважины;
r1, 2….n – расстояние до наблюдаемых скважин, начиная с ближних;
tот – продолжительность откачки.
Предполагаемая гидродинамическая схема пласта представляет собой куст скважин, в котором есть ближние, удаленные и дальние скважины. В зависимости от расположения наблюдательных скважин относительно центральной (возмущающей) скважины, все они решают, кроме общих, и самостоятельные задачи. Эти задачи особенно различаются при сложных граничных условиях пласта, наличии неоднородности и внутренних источников питания Данная схема характерна для безграничного однородного изолированного пласта.
1. Построение и обработка графиков прослеживания уровней
1.1. Расчет моментов времени реакции скважин и развития квазистационарного режима
В первую очередь рассчитываются tвл для каждой наблюдательной скважины в сутках и минутах.
Момент возникновения реакции на откуачку можно оценить, используя уравнение:
,
(1.1)
где Rвл- радиус влияния, м;
a – коэффициент уровнепроводимости или пьезопроводимости, м2/сут;
tвл – время влияния (реакции), сут.
Следовательно:
,
(1.2)
Далее рассчитывается значение tкв для каждой наблюдательной скважины. Наступление квазистационарного режима ( tкв) можно оценить, исходя из уравнения:
,
(1.3)
где tкв – время наступления квазистационарного режима, сут;
rкв – радиус зоны квазистационарного режима, м.
Опираясь на уравнение (1.3), можно получить:
.
(1.4)
В гидрогеологической практике обычно используется уравнение с коэффициентом «2,5». В этом случае расчетное время наступления квазистационарного режима в наблюдательной скважине в 30 раз больше, чем время начала влияния откачки. При необходимости достоверного прослеживания квазистационарного режима, т.е. для оценки tкв с помощью уравнения (1.4), следует использовать коэффициент 8,2. В этом случае соотношение tкв/ tвл= 100.
Рассчитаем
и tвл
для всех скважин:
1)
центральная скважина:
,
,
2) скважина 1
,
,
3) скважина 2
,
,
4) скважина 3
,
,
5)
скважина 4
,
.
Значения моментов времени реакции скважин на откачку (tвл) и развитие квазистационарного режима в скважинах (tкв) сведены в таблице 1.1.
Таблица 1.1
Моменты времени реакции скважин на откачку и развитие квазистационарного режима
|
Скважина |
Центр.скв |
Скв.1 |
Скв.2 |
Скв.3 |
Скв.4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
При дальнейшем изложении будет использоваться последнее соотношение, что связано с удобством ориентировочных оценок и более высокой достоверностью установления момента времени, начиная с которого можно начинать уверенное прослеживание квазистационарного режима. В некоторых случаях возникает необходимость оценивать время, за которое определенное расстояние будет соответствовать условному радиусу питания:
,
(1.5)
где
- условный радиус
питания, м;
- время достижения .
Опираясь на уравнение (1.5), получим:
.
(1.6)
Принимая
расстояние до наблюдательной скважины равным радиусу питания, можно получить
значение для конкретной
наблюдательной скважины.
Рассчитаем
для всех скважин:
1)
центральная скважина:
,
2)
скважина 1
,
3)
скважина 2
,
4)
скважина 3
,
5)
скважина 4
,
Значения времени достижения условного радиуса питания
() для каждой
скважины и характеристика скорости реагирования скважин сведены в таблице 1.2.
Таблица 1.2.
Характеристика скорости реагирования скважин
|
Скважина |
Центр.скв |
Скв.1 |
Скв.2 |
Скв.3 |
Скв.4 |
|
|
0.1 |
1 |
10 |
100 |
1000 |
|
|
|
|
|
|
|
|
название реакции |
мгновенная |
практически мгновенная |
быстрая |
быстрая |
замедленная |
1.2. Методика построения графиков и их анализ

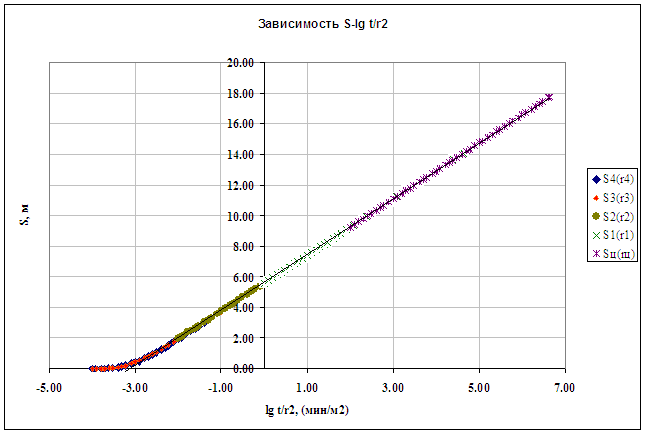

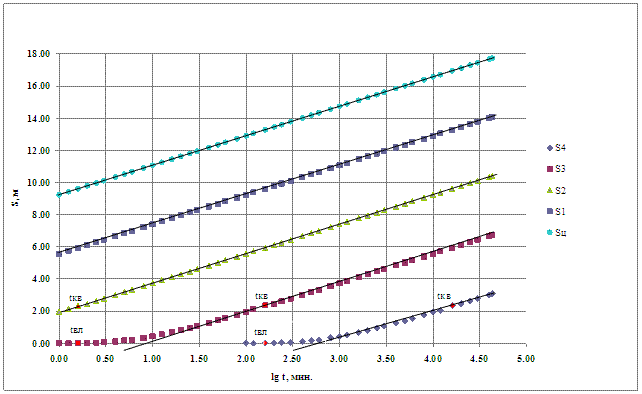

Сначала выполняется построение временных графиков прослеживания понижения уровней (S÷lgt). Расчет графиков ведется, начиная со значения времени близкого к tвл, по уравнению Тэйса:
, (1.7)
,
(1.8)
где:
S – понижение уровня в определенной скважине (SЦ, S1, S2, S3, S4);
Т – водопроводимость (Т=100 м2/сут);
Q – расход центральной скважины (Q = 1000 м2/сут);
R – расстояние до точки измерения понижений (см.табл. 1);
t – момент времени;
W(u) – специальная функция.
Расчётные моменты времени относятся к периоду, который
начинается с
и заканчивается
. Следует отметить,
что , определенное по
уравнению (1.4), с применением коэффициента 8,2, соответствует значению u≈0,03. Можно продолжать расчеты до u=0,001.
Достижение значений u=0,03÷0,001 означает, что скважина находится в зоне хорошо выраженного квазистационарного режима. При условии tрасч> tкв, понижение уровня в скважине следует рассчитывать на основании уравнения Джейкоба:
.
(1.9)
Последним расчетным моментом времени является t=30
суток. В центральной скважине и в близких наблюдательных скважинах <1 минуты. В этих
случаях расчеты выполняем по зависимости Джейкоба.
Промежуточные параметры – tрасч, u, W(u),
и
значения понижения для всех скважин предоставлены в таблице 1.3.
Таблица1.3.
Для скважины 4
|
t, мин |
lg t, мин |
|
t, сут |
u |
W(u) |
S, м |
|
1,0 |
0,0 |
-6,00 |
0,0007 |
- |
- |
- |
|
1,26 |
0,1 |
-5,90 |
0,0009 |
- |
- |
- |
|
1,59 |
0,2 |
-5,80 |
0,0011 |
- |
- |
- |
|
2,0 |
0,301 |
-5,70 |
0,0014 |
- |
- |
- |
|
2,5 |
0,398 |
-5,60 |
0,0017 |
- |
- |
- |
|
3,0 |
0,477 |
-5,52 |
0,0021 |
- |
- |
- |
|
4,0 |
0,602 |
-5,40 |
0,0028 |
- |
- |
- |
|
5,0 |
0,699 |
-5,30 |
0,0035 |
- |
- |
- |
|
6,0 |
0,778 |
-5,22 |
0,0042 |
- |
- |
- |
|
8,0 |
0,903 |
-5,10 |
0,0056 |
- |
- |
- |
|
10,0 |
1,0 |
-5,00 |
0,0069 |
- |
- |
- |
|
12,5 |
1,1 |
-4,90 |
0,0087 |
- |
- |
- |
|
16,0 |
1,2 |
-4,80 |
0,0111 |
- |
- |
- |
|
20,0 |
1,3 |
-4,70 |
0,0138 |
- |
- |
- |
|
25,0 |
1,4 |
-4,60 |
0,0173 |
- |
- |
- |
|
30,0 |
1,5 |
-4,52 |
0,0208 |
- |
- |
- |
|
40,0 |
1,6 |
-4,40 |
0,0277 |
- |
- |
- |
|
50,0 |
1,7 |
-4,30 |
0,0347 |
- |
- |
- |
|
60,0 |
1,8 |
-4,22 |
0,0416 |
- |
- |
- |
|
80,0 |
1,9 |
-4,10 |
0,0555 |
- |
- |
- |
|
100,0 |
2,0 |
-4,00 |
0,0694 |
5,143 |
0,001 |
0,001 |
|
120,0 |
2,08 |
-3,92 |
0,0833 |
4,286 |
0,004 |
0,003 |
|
160,0(tвл) |
2,2 |
-3,80 |
0,111 |
3,214 |
0,013 |
0,010 |
|
200,0 |
2,3 |
-3,70 |
0,138 |
2,571 |
0,025 |
0,020 |
|
250,0 |
2,38 |
-3,62 |
0,166 |
2,143 |
0,049 |
0,039 |
|
300,0 |
2,5 |
-3,52 |
0,208 |
1,714 |
0,075 |
0,060 |
|
400,0 |
2,6 |
-3,40 |
0,277 |
1,286 |
0,135 |
0,107 |
|
500,0 |
2,7 |
-3,30 |
0,347 |
1,029 |
0,219 |
0,174 |
|
600,0 |
2,8 |
-3,22 |
0,416 |
0,857 |
0,279 |
0,222 |
|
800,0 |
2,9 |
-3,10 |
0,555 |
0,643 |
0,420 |
0,334 |
|
1000,0 |
3,0 |
-3,00 |
0,694 |
0,514 |
0,548 |
0,436 |
|
1200,0 |
3,1 |
-2,92 |
0,868 |
0,429 |
0,640 |
0,510 |
|
1600,0 |
3,2 |
-2,80 |
1,11 |
0,321 |
0,858 |
0,683 |
|
2000,0 |
3,3 |
-2,70 |
1,38 |
0,257 |
1,014 |
0,807 |
|
2500,0 |
3,4 |
-2,60 |
1,73 |
0,206 |
1,183 |
0,942 |
|
3000,0 |
3,5 |
-2,52 |
2,08 |
0,171 |
1,358 |
1,081 |
|
4000,0 |
3,6 |
-2,40 |
2,77 |
0,129 |
1,589 |
1,265 |
|
5000,0 |
3,7 |
-2,30 |
3,47 |
0,103 |
1,737 |
1,383 |
|
6000,0 |
3,8 |
-2,22 |
4,16 |
0,086 |
1,919 |
1,528 |
|
8000,0 |
3,9 |
-2,10 |
5,55 |
0,064 |
2,220 |
1,768 |
|
10000,0 |
4,0 |
-2,00 |
6,94 |
0,051 |
2,468 |
1,965 |
|
12000,0 |
4,1 |
-1,92 |
8,68 |
0,043 |
2,568 |
2,045 |
|
16000,0(tкв) |
4,2 |
-1,80 |
11,1 |
0,032 |
2,959 |
2,356 |
|
20000,0 |
4,3 |
-1,70 |
13,8 |
0,026 |
3,137 |
2,456 |
|
25000,0 |
4,4 |
-1,60 |
17,3 |
0,021 |
3,355 |
2,634 |
|
30000,0 |
4,5 |
-1,52 |
20,8 |
0,017 |
3,637 |
2,779 |
|
40000,0 |
4,6 |
-1,40 |
27,7 |
0,013 |
3,958 |
3,008 |
|
43200,0 |
4,63 |
-1,36 |
30,0 |
0,012 |
4,038 |
3,070 |
