Федеральное агентство связи
Федеральное государственное образовательное бюджетное учреждение
Высшего профессионального образования
«Сибирский государственный университет
телекоммуникаций и информатики»
Уральский технический институт связи и информатики (филиал)
Курсовая работа
«Расчет пропускной способности фрагмента мультисервисной сети связи».
|
Выполнил: |
||
|
студент группы АЕ-21б |
||
|
Печеник Д.В. |
||
|
Проверил: |
||
|
Салифов И.И. |
г.Екатеринбург, 2016
Федеральное агентство связи
Уральский технический институт связи и информатики
(УрТИСИ СибГУТИ)
Техническое задание
для курсового проектирования
По дисциплине: «Сети связи и системы коммутации»
На тему: «Расчет пропускной способности фрагмента мультисервисной сети связи»
Студента группы: АЕ-31б Печеника Дмитрия Владимировича
Вариант 4
Исходные данные:
Индекс
РАТС
62
Емкость
РАТС
7000
Величина эффективной доступности 21
Нагрузка взаимодействия двух станций, Эрл 65
Доля абонентов MSAN от общего числа номеров MSAN:
а)
массовых
0,92
б)
корпоративных
0,08
Доля абонентов широкополосного доступа ADSL2+ от общего количества портов ADSL2+ MSAN
а)
массовых
0,698
б)
корпоративных
0,302
Количество абонентов MSAN с услугами IP-TV 7
Емкость
ГТС, тыс. номеров
227
Количество
АТСК
10
Кол-во АТСЭ
16
Дата выдачи: Дата окончания:28.05.2016
ОТЗЫВ
РУКОВОДИТЕЛЯ
Содержание
Введение. 5
1 Разработка схемы организации связи. 6
2 Выбор варианта реконструкции ОС. 9
2.1 Обоснование необходимости реконструкции ОС. 12
2.2 Характеристика оборудования MSAN.. 12
3 Расчет параметров узла доступа. 22
3.1 Расчет пропускной способности узла. 22
3.2 Разработка плана нумерации и IP-адресации. 27
Заключение. 30
 |
Введение
Цель работы:
Разработка проекта реконструкции аналоговой коммутационной станции на базе оборудования мультисервисных абонентских концентраторов.
В ходе выполнения работы необходимо выполнить следующие задания:
1) в соответствии с исходными данными разработать схемы организации связи на ГТС (пример представлен в приложении А):
- с транзитными узлами одностороннего действия (с УВС),
- с транзитными узлами двухстороннего действия (с УВИС);
2) используя приложение А, обосновать необходимость реконструкции РАТС (ОС);
3) для каждой схемы организации связи составить план нумерации и структурные схемы трактов для всех видов межстанционной связи, пояснить распределение адресной информации при установлении соединения;
4) для каждой схемы организации связи рассчитать количество соединительных линий в направлениях внешней связи одной из РАТС (ОС)
5) для каждой схемы организации связи определить коэффициент использования линий в пучках для каждой схемы организации связи и сделать выводы по расчету. Пояснить, в каких пучках наиболее высокий коэффициент использования линий.
6) используя приложение В, рассчитать параметры мультисервисного узла доступа;
7) для проектируемого узла доступа разработать план нумерации и IP-адресации.
1 Разработка схемы организации связи
Необходимость реконструкции аналоговых станций связана с общей тенденцией развития телекоммуникационных комплексов, выраженной в концепции перехода от традиционной сети связи с коммутацией каналов к сети связи следующего поколения (NGN − Next Generation Network).
Существующая ГТС − сеть с узлами входящих сообщений (УВС). На сети организовано несколько узловых районов, пример распределения РАТС (ОС) по районам и плана нумерации ГТС показаны в таблице 1.1.
Таблица 1.1 − План нумерации ГТС
|
Узел |
Индексы РАТС (ОС) |
Система оборудования |
Нумерация |
|
УВС2 |
РАТС (ОС) 21 |
АТСДШ |
210000 … 219999 |
|
|
|
|
|
|
|
|
|
|
|
РАТС (ОС) 25 |
АТСДШ |
250000 … 259999 |
|
|
УВС3 |
РАТС (ОС)31 |
АТСЭ |
310000 … 319999 |
|
|
|
|
|
|
РАТС (ОС) 35 |
АТСЭ |
350000 … 359999 |
|
|
РАТС (ОС) 39 |
АТСЭ |
390000 … 395999 |
|
|
УВС4 |
РАТС (ОС)41 |
АТСДШ |
410000 … 419999 |
|
|
|
|
|
|
РАТС (ОС) 46 |
АТСДШ |
460000 … 469999 |
|
|
УВС5 |
РАТС (ОС)51 |
АТСЭ |
510000 … 519999 |
|
|
|
|
|
|
РАТС (ОС) 56 |
АТСЭ |
560000 … 569999 |

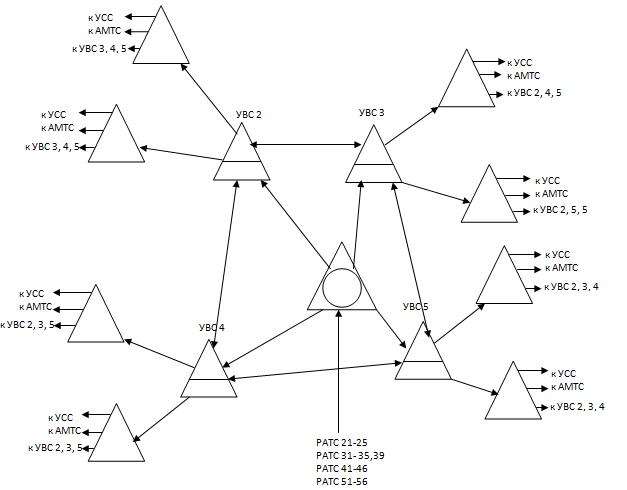

Пример схемы организации связи для сети с УВС показан на рисунке 1.1.

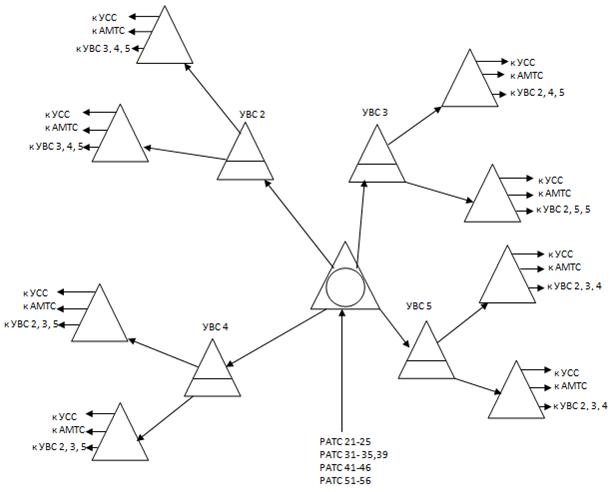

Рисунок 1.1 – Схема организации связи для сети с УВС
При внедрении цифровых систем коммутации в аналоговые сети появляется возможность организации связи между разными узловыми районами через транзитные узлы двухстороннего действия УВИС (узлы входящих-исходящих сообщений), или ОПТС (опорно-транзитные станции). Схема организации связи для сети с ОПТС показан на рисунке 1.2.
Рисунок 1.2 – Схема организации связи ГТС с двухсторонними транзитными узлами
2 Выбор варианта
реконструкции ОС
Миграция ГТС к сети NGN может осуществляться различными способами, которые можно отнести к одной из четырех основных стратегий:
- создания «островов» сети NGN;
- замещение сети ГТС сетью NGN;
- создание выделенной сети NGN;
- создание наложенной сети NGN.
Подготовительный этап. Местные станции (ОС − оконечные станции) исключаются из ТфОП и вся их функциональность распределяется между оставшимися станциями. Пользовательские модули доступа и сети доступа также присоединяются к оставшимся местным станциям. Модули доступа становятся удаленными пользовательскими модулями доступа (рисунок 2.1).
Широкое распространение на современных ГТС и СТС абонентские медиашлюзы АМШ (AG − Access Gateway), которые способны поддерживать технологию коммутации каналов с включением в опорную АТС по стыку V5.2 или же технологию коммутации пакетов, взаимодействуя с гибким коммутатором сети NGN (рисунок 2.2).
ОС − оконечная станция;
ТУ −
транзитный узел;
УПАТС − учрежденческо-производственная АТС;

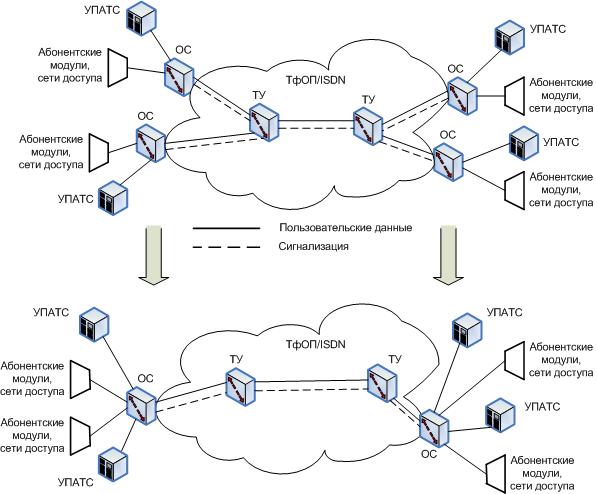

Рисунок 2.1 − Подготовительный этап миграции к NGN
БС – базовая станция
ЛВС – локальная вычислительная сеть
ПК – персональный компьютер
ТА – телефонный аппарат
УПАТС – учрежденческо-производная АТС
AG (Access Gateway) – шлюз доступа
ADSL (Asymmetric Digital Subscriber Line) – асимметричная цифровая абонентская линия)
SDSL (SymmetricHigh-bitrateDigitalSubscriberLine) – симметричная высокоскоростная цифровая абонентская линия

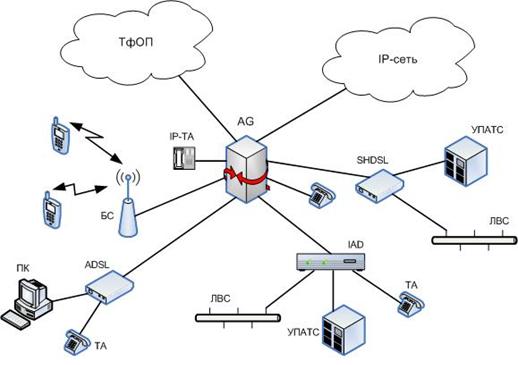

Рисунок 2.2 − Сеть доступа на базе абонентских медиашлюзов
Сценарий 1 − ТфОП/ISDN и NGN сосуществуют на начальной стадии
Наиболее предпочтительный сценарий миграции к NGN предполагает сосуществование сетей ТфОП/ISDN и NGN в переходный период. В этом случае миграция осуществляется за два шага (рисунок 2.3):
Шаг 1 некоторые местные станции заменяются шлюзами доступа (AG − Access Gateway). Вся функциональность местных станций переносится на шлюзы доступа и гибкий коммутатор. Все пользовательские модули доступа подключаются к AG.
Шаг 2 оставшиеся
местные станции заменяются шлюзами доступа. Транзитные коммутаторы удаляются из
сети, при этом их функции управления передаются в CS. В сеть
вводятся сигнальные шлюзы (SG − Signaling Gateway) и медиашлюзы (MG − media-gateway). SG обеспечивают
обмен сигнальными сообщениями, а через MG передается
поток пользовательских данных.

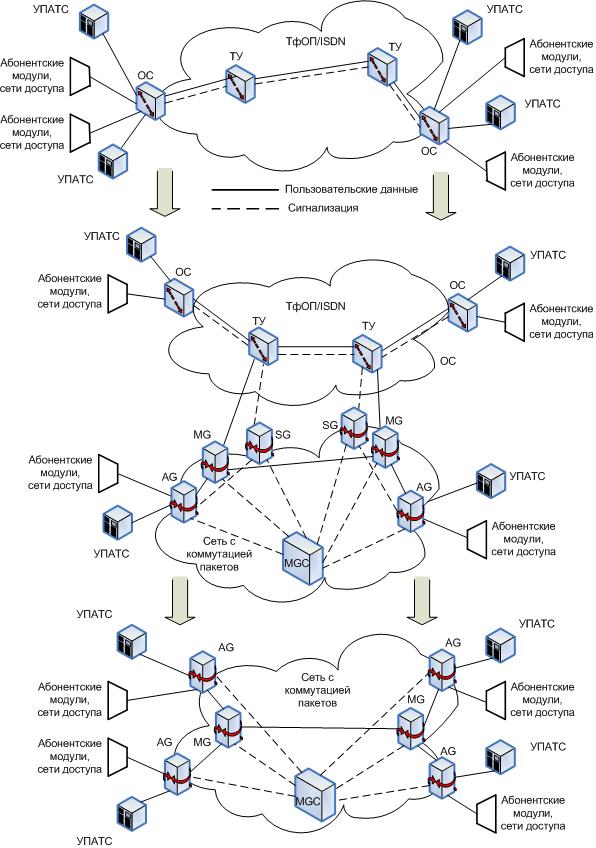

Рисунок 2.3 − Вариант миграции ТфОП к NGN
Гибкий коммутатор (Softswitch, контроллер медиашлюзов MGC) в документах МСЭ-Т называется сервером обработки вызовов (CS − Call Server).
2.1 Обоснование необходимости реконструкции ОСНеобходимость модернизации телефонной сети обусловливают следующие тенденции:
· рост объемов голосового трафика, передаваемого по пакетным сетям;
· рост объема трафика Интернет и его превышение над голосовым;
· рост конкуренции на рынке традиционных услуг связи: телефонии, доступа в сеть Интернет, аренды каналов и др.
Идеальная стратегия перехода телефонной сети к NGN может быть представлена следующим порядком действий оператора:
· международная и междугородная телефонные сети переводятся на коммутацию пакетов;
· все коммутационные станции местных сетей заменяются коммутаторами пакетов;
· технологии коммутации пакетов внедряются в сети абонентского доступа;
· технологии коммутации пакетов применяются в оборудовании пользователей.
На практике такая стратегия не применима по следующим причинам:
1) потенциальные абоненты не будут ждать окончания процесса модернизации инфраструктуры сети от верхнего до нижнего уровней;
2) на уровне МЦК (международных центров коммутации) и АМТС внедрение цифровых систем коммутации произошло относительно недавно, поэтому их замена на коммутаторы пакетов приведет к потере инвестиций оператора.
Данные причины стимулируют внедрение технологий NGN первоначально на уровне местных сетей (ГТС и СТС).
2.2 Характеристика оборудования MSANОборудование MSAN поддерживает уникальную функцию встроенного программного коммутатора CS (Call Server), который обеспечивает плавную модернизацию существующей инфраструктуры сети связи общего пользования (ССОП) и упрощает переход к сетям следующего поколения и интеграцию в них.
MSAN
создан на основе платформы универсального мультисервисного доступа и имеет
функции интегрированного программного коммутатора iCS
(integrated Call
Server). Узел iCS − это
классический узел коммутации и доступа с функциональностью IP, предоставляет
возможность перехода операторам и поставщикам в архитектуру сетей следующего
поколения.
Узел iCS объединяет в себе функции программного коммутатора (integrated call server), TDM-коммутации и медиа-шлюза. Многофункциональность программного коммутатора обеспечивает возможность управления вызовами абонентов VoIP и взаимодействия с другими программными коммутаторами с использованием стандартных протоколов SIP-T, H.323. Узел iCS поддерживает все основные сигнализации TDM и их национальные варианты.
MSAN обеспечивает:
· традиционные телефонные услуги;
· доставку услуг Triple Play (передача речи, данных, видео) из сетей Ethernet конечным пользователям;
· подключение существующего оборудования ТфОП (узлы доступа и коммутации, УПАТС) к сети NGN;
· возможность работы в качестве оконечной или транзитной станции местной сети:
· возможность построения сетей оптического доступа различных топологий.
В MSAN используется технология внутренней сети Gigabit Ethernet для обеспечения высокой пропускной способности передачи трафика и эффективной взаимосвязи плат. Имеется девять типов различных сервисных плат, которые поддерживают необходимые сетевые и пользовательские интерфейсы (Е1, Ethernet, POTS, xDSL), а также протоколы сигнализации для связи с сетями коммутации каналов и коммутации пакетов (ОКС7, V5.2, EDSS1, MGCP, Н.248, SIP-T). Такая структура плат узла MSAN является ключевой концепцией, обеспечивающей разнообразие вариантов применения и необходимый интеллект узла MSAN в городских, пригородных и сельских сетях.
MSAN подключается к транспортной сети через интерфейсы Gb Ethernet. Трафик различных услуг Triple Play передается в сетевые элементы или конечным пользователям по:
- соединительным трактам Е1 с сигнализацией ОКС7, V5.2, CAS и DSS1;
- широкополосным линиям ADSL2+, VDSL2, SHDSL и FE;
- узкополосным аналоговым линиям.
Интегрированный
программный коммутатор (iCS) обеспечивает несколько способов использования. В
телекоммуникационной сети он может выступать в роли (рисунок 2.1):
· узла коммутации и доступа или телефонной станции, обеспечивающей подключение абонентов, узлов доступа и узлов услуг;
· IP-шлюза, включающего в себя шлюз сигнализации и медиа-шлюз для преобразования потоков сигнализаций и трафика TDM в IP и наоборот;
· узла услуг с возможностью подключения вспомогательных серверов приложений для голосовых услуг на базе Voice XML, услуг по коммутируемым линиям и для других услуг.
· многофункционального узла, обеспечивающего комбинацию вышеперечисленных функциональностей.

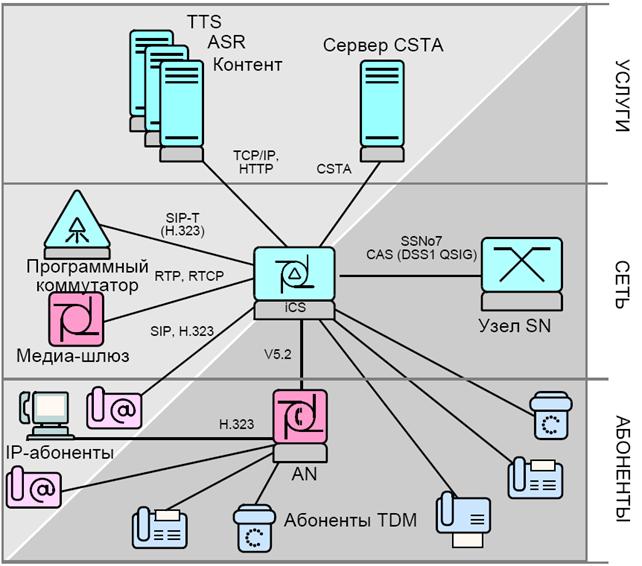

Рисунок 2.1 − Место узла iCS в телекоммуникационной сети
Узел коммутации и доступа (рисунок
2.2) является цифровой коммутационной системой с интегрированными услугами и
широким спектром периферийных и функциональных возможностей. Узел предлагает
различные услуги абонентам с аналоговыми терминалами и терминалами с функциями
ISDN, а также IP-абонентам. Кроме основных услуг по коммутируемым линиям, таких
как телефония и факс, узел поддерживает также центрекс-функциональность и
несколько дополнительных услуг.

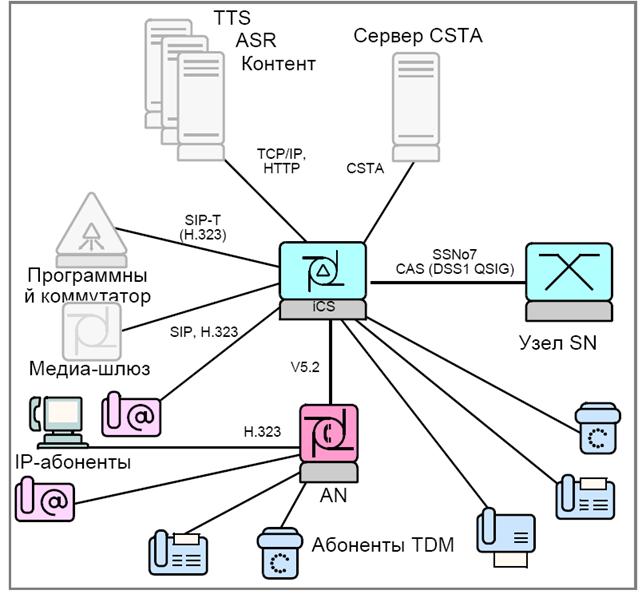

Рисунок 2.2 − Узел в качестве узла коммутации и доступа
Узел с функциями iCS содержит набор интерфейсов и сигнализаций, предoстaвляющих вoзмoжнoсть подключения узла к ТфОП, частным и ведомственным телефонным сетям (PSTN, ISDN), а также к IP-сетям. К узлу можно подключить различное абонентское оборудование, серверы доступа, а также дополнительные серверы приложений. Для управления узлом он подключен к сети управления. Соединения узла показаны на рисунке 2.3.

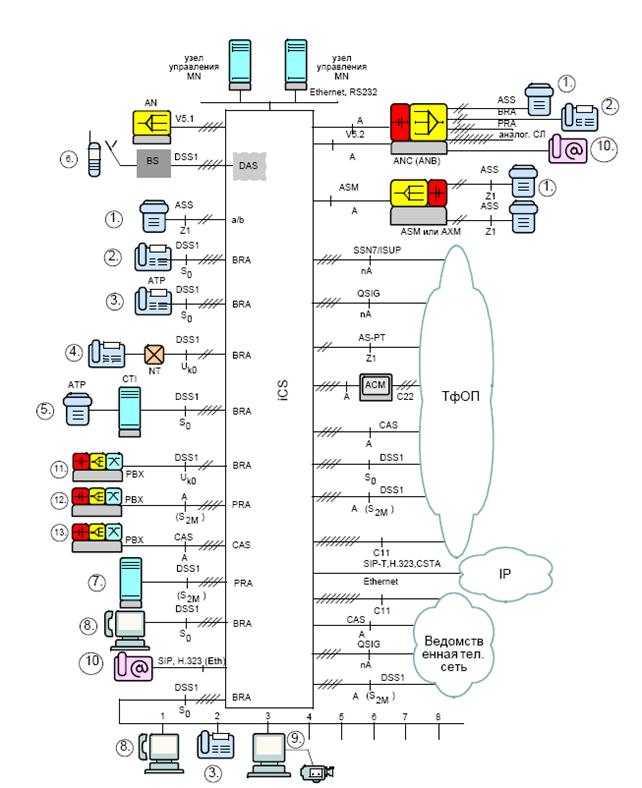

Рисунок 2.3 − Подключение узла к сети
Условные обозначения на рисунке 2.3:
1 −
аналоговый телефон (частотный/декадный набор);
2 − ISDN-телефон, 4-проводное подключение;
3 − ISDN-телефон для рабочего места телефониста (АРМТ), 4-проводное подключение;
4 − ISDN-телефон или другие терминалы типа ISDN или не-ISDN через NT, 2-проводное подключение;
5 − многофункциональный ISDN-терминал, подключение 2B+D (диспетчер, АРМТ);
6 − система доступа для цифровой беспроводной телекоммуникации по стандарту DECT;
7 − многофункциональный ISDN-терминал, подключение 30B+D (голосовая почта, голосовые сообщения автоответчика);
8 − многофункциональный ISDN-терминал, подключение 2B+D (телетекст, телекс, видеотекс, факс и т. п.);
9 − видеотелефон, оборудование видеоконференц-связи;
10 − IP-телефон;
11, 12, 12 − учрежденческие телефонные системы (PBX);
(1)….(8) − порты на пассивной шине для различных терминалов;
ANA, ANB, ANC − узел доступа версии A, B и C;
AXM − аналоговый абонентский концентратор;
NT − блок сетевого окончания;
MN/MT- узел управления/терминал управления;
DAS − система доступа для цифровых беспроводных телекоммуникаций по стандарту DECT, соединяющая узел с функциями iCS на первичном доступе с базовыми станциями мобильной телефонии;
ATP − рабочее место телефониста (АРМТ);
CTI − объединение телефонных и компьютерных услуг на ПК (компьютерная телефония);
серверы VXML − серверы для обеспечения аудиоуслуг;
серверы CSTA (например, call-центр) − объединение телефонных и компьютерных услуг через протокол CSTA.
Сигнализации
ASS − аналоговая абонентская сигнализация;
AS-PT − аналоговая сигнализация с шлейфом по линии соединения с ТфОП;
CAS − сигнализация по выделенному каналу;
DSS1 − цифровая абонентская сигнализация №1;
SSN7 − система сигнализации №7 (ОКС№7);
ISUP − подсистема пользователя сети с интеграцией служб на ОКС№7;
QSIG − система сигнализации QSIG;
SIP-T − сигнализация SIP для телефонии;
H.323 − VoIP-сигнализация;
CAS − сигнализация по выделенному каналу;
CCS − сигнализация по общему каналу (SSN7, QSIG).
Интерфейсы
A −
интерфейс для передачи данных с пропускной способностью 2 Mбит/с,
соответствующий рекомендациям ITU-T G.703 и G.704;
A (S2M) − интерфейс пользователь-сеть в интерфейсе A с пропускной способностью 30B+D при 4-проводном подключении (первичный доступ);
S0 − интерфейс пользователь-сеть с пропускной способностью 2B+D при 4-проводном подключении (основной доступ);
Uk0 − интерфейс пользователь-сеть с пропускной способностью 2B+D при 2-проводном подключении (основной доступ);
Z1 − 2-проводный аналоговый интерфейс;
C11 – 4(8)-проводный аналоговый интерфейс;
C22 − 3-проводный аналоговый интерфейс;
V5.1/V5.2 − интерфейсы V5.1 и V5.2;
ASMI − интерфейс ASMI.
Доступы
a/b − доступ для аналогового абонента;
PRA − первичный доступ с интерфейсом A (E1), сетевая сторона или сторона пользователя;
BRA − основной доступ с интерфейсом S0 или Uk0, сетевая сторона или сторона пользователя;
Ethernet − доступ для VoIP и узла управления;
RS232 − доступ для терминала управления.

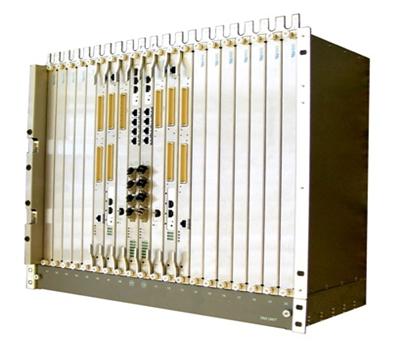

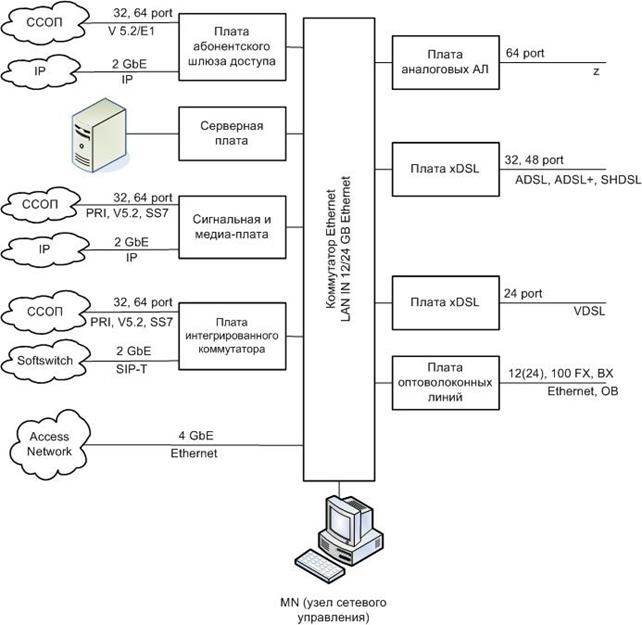

Обобщенная структура MSAN показана на рисунке 2.4.
В зависимости от своего назначения MSAN содержит различные съемные платы, которые соединены между собой с использованием технологии внутренней Gigabit Ethernet (внутренняя LAN 12/24 Gb Ethernet). Пропускная способность системы может достигать 48 Гбит/с (2 коммутатора, каждый из которых поддерживает скорость до 24 Гбит/с).
Абонентский доступ обеспечивают платы:
· плата аналоговых абонентских линий (SAK) обеспечивает 64 порта обычной аналоговой телефонной связи для подключения домашних и бизнес-абонентов. Управление платой выполняется с помощью протокола MGCP/H.248. Плата объединяет в себе медиа-шлюз и шлюз сигнализации. Медиа-шлюз преобразует голосовые потоки TDM в цифровой поток пакетов данных (RTP/RTCP) и обратно. Шлюз сигнализации выполняет преобразование сигнализации ССОП (ASS) в IP сигнализацию (MGCP/H.248) и обратно;
· плата цифрового асимметричного доступа ADSL2+ обеспечивает пользователям мультисервисный широкополосный доступ для предоставления услуг Triple Play;
·
плата SHDSL с
32 портами позволяет использовать медную пару для симметричного широкополосного
доступа (прежде всего, для доступа бизнес-пользователей) и подключать удаленные
MSAN;
· плата VDSL с 24 портами обеспечивает широкие полосы пропускания на коротких абонентских шлейфах с целью предложения мультимедийного контента более взыскательным домашним пользователям, требующим высокие скорости передачи. Абонентские устройства могут настраивать скорость передачи данных по медным парам до 100Мбит/с;
· на платах оптоволоконных линий (Fiber Blade) применяется технология FastEthemet 100 base BX/FX, где ВХ означает, что используется одно волокно, FX − два волокна, 100 − скорость передачи информации до 100Мбит/с. Оптоволоконная плата имеет 12 или 24 оптоволоконных абонентских интерфейса доступа. Оптоволоконные интерфейсы обеспечивают симметричные скорости передачи. Оптоволоконная плата позволяет подключать дополнительные удаленные MSAN на расстоянии менее 500м, а с использованием приемопередающих модулей − на расстояние до 80 км. Оптоволоконная плата базируется на технологии Ethernet, т.е. она также обеспечивает возможность установления соединения FE по абонентской волоконно-оптической линии. Абонентские интерфейсы позволяют настраивать скорость передачи данных на доступе по оптическому волокну шагами по 64 Кбит/с до 100Мбит/с.
Рисунок 2.4 − Обобщенная структура MSAN
Взаимодействие с внешними сетями обеспечивают платы:
· плата абонентского шлюза доступа обеспечивает абонентам выход на сети TDM и IP. Плата содержит медиа-шлюз и шлюз сигнализации. Медиа-шлюз преобразует голосовой поток TDM в цифровой поток пакетов данных и обратно. Шлюз сигнализации преобразует сигнализацию V5.2 в IP-сигнализацию (MGCP,H.323). К сети TDM плата подключается с использованием 32 или 64 трактов Е1, а к сети IP − двух интерфейсов GbE. Плата обеспечивает варианты с постепенным наращиванием емкости, шагами по 8 или 16 трактов 2 Мбит/с до общего максимального числа 32 или 64 трактов Е1;
·
сигнальная и медиа-плата имеет 32 порта Е1 для подключения узлов доступа TDM
по протоколу V5.2, для подключения УАТС и другого терминального оборудования
PRA через интерфейс DSS1-PRA или для соединения с коммутационными узлами по
ОКС7. Управление сигнальной и медиа-платой выполняется с помощью протокола
MGCP/H.248. Она подключается к сети доступа Ethernet по двум интерфейсам 1 Gb
Ethernet с использованием протоколов MGCP, IUA/SCTP и M3UA/SCTP. Плата
позволяет постепенно наращивать число потоков от 8 до 32 Е1. В состав платы
входят медиа-шлюз и шлюз сигнализации. Медиа-шлюз преобразует голосовой поток
TDM в цифровой поток пакетов данных (RTP) и обратно. Шлюз сигнализации
преобразует сигнализацию V5.2, DSS1/QSIG/PRI/SS7 в сигнализацию IP (MGCP,
IUA/SCTP, M3UA/SCTP) и обратно.
· плата интегрированного коммутатора iCS объединяет в себе функции программного коммутатора (integrated call server) TDM-коммутации и медиа-шлюза. Многофункциональность программного коммутатора обеспечивает возможность управления вызовами абонентов VoIP и взаимодействия с другими программными коммутаторами с использованием стандартных протоколов SIP-T, H.323.
· серверная плата − это высокопроизводительная универсальная автономная процессорная плата, обеспечивающая высокую процессорную мощность, необходимую для различных программных приложений контроля, управления и предоставления услуг.
Все съемные платы находятся в общем корпусе MEA (рисунок 2.5).
Рисунок 2.5 − Корпус МЕА
3 Расчет параметров узла доступа
3.1 Расчет пропускной способности узла
Структурный состав абонентов узла доступа определяется в соответствии с исходными данными.
Количество абонентов сети общего пользования (массовых абонентов) определяется по формуле:
(3.1)
где
− доля
массовых абонентов(pM1=0,92; pM2=0,698);
N − емкость узла доступа (N=7000).
Количество корпоративных абонентов определяется по формуле:
(3.2)
где
− доля
корпоративных абонентов (pK1=0,08; pK2=0,302);
N − емкость узла доступа.
Результаты расчетов количества абонентов сведем в таблицу 3.1.
Таблица 3.1 – Количество абонентов по каждому виду услуг
|
Услуга |
Проектируемый объем вводимой мощности |
|
Проектируемая емкость, номеров всего, в том числе: |
7000 |
|
-массовых абонентов |
6440 |
|
-корпоративных абонентов |
560 |
|
Предоставление широкополосного портов доступа всего, в том числе для: |
7000 |
|
-массовых абонентов |
4886 |
|
-корпоративных абонентов |
2114 |
|
Предоставление услуг IP-TV, абонентов всего |
7 |
Конструктивно MSAN состоит из
секций МЕА емкостью по 1024 номера. Количество секций МЕА определяется по
формуле:
|
Для выполнения расчета нагрузки мультисервисного узла доступа приняты следующие допущения:
1) услуги передачи данных, включая доступ к ресурсам Интернет, контент-провайдеров и доступ к корпоративным IP VPN:
- доля одновременных подключений среди массовых абонентов – 0,2;
- средний трафик, приходящийся в ЧНН на одного массового абонента – 256 кбит/с («нисходящий»), трафик от массового абонента («восходящий») пренебрежительно мал;
- средний трафик, приходящийся в ЧНН на одного корпоративного абонента – 1 Мбит/с. Трафик корпоративного абонента является симметричным;
2) услуги IP-телефонии (VoIP):
- количество абонентов IP-телефонии равно количеству абонентов MSAN;
- трафик одного звонка IP-телефонии (кодек G.711) – 0,09 Мбит/с;
- доля одновременных звонков абонентов IP-телефонии – 0,07;
- трафик IP-телефонии является симметричным;
3) услуги «видео по требованию» (VoD) не предоставляются и поэтому не учитываются;
4) услуги телевещания (IP-TV) и «видео по расписанию» (NVoD):
- трафик одного канала IP-TV, одной сессии NVoD (MPEG-2) − 4 Мбит/с.
Для обеспечения параметров качества обслуживания (QoS), необходимых для предоставления заданного комплекса услуг, предъявляются следующие требования: резерв пропускной способности узла должен составлять не менее 25%.
Расчет трафика услуг передачи данных. Расчет трафика производится отдельно для каждой секции МЕА емкостью 1024 номера. Абоненты разных категорий распределены по секциям равномерно (по возможности).
Распределение абонентов по секциям МЕА показано в таблице 3.2.
Таблица
3.2 – Распределение абонентов по секциям МЕА
|
Номер секции МЕА |
Количество абонентов |
Количество абонентов с услугами |
||
|
массовых |
корпоративных |
IP-телефонии |
IP-TV |
|
|
00 |
698 |
302 |
1024 |
7 |
|
01 |
698 |
302 |
1024 |
1 |
|
02 |
698 |
302 |
1024 |
1 |
|
03 |
698 |
302 |
1024 |
1 |
|
04 |
698 |
302 |
1024 |
1 |
|
05 |
698 |
302 |
1024 |
1 |
|
06 |
698 |
302 |
1024 |
1 |
Трафик массовых абонентов (нисходящий) определяется по формуле:
|
где
−
количество массовых абонентов с широкополосными услугами в секции МЕА;
256 – средний трафик, приходящийся в ЧНН на одного массового абонента, кбит/с;
0,2 – доля одновременных подключений среди абонентов.
Трафик корпоративных абонентов (симметричный) определяется по формуле:
|
где
− количество
корпоративных абонентов с широкополосными услугами в секции МЕА;
1024 – средний
трафик, приходящийся в ЧНН на одного корпоративного абонента,Кбит/с.
Результаты расчетов трафика услуг передачи данных для каждой секции MEA сводятся в таблицу 5.3.
|
Номер секции MEA |
Трафик услуг передачи данных |
|
|
|
|
|
|
00 |
|
|
|
01 |
|
|
|
02 |
|
|
|
03 |
|
|
|
04 |
|
|
|
05 |
|
|
|
06 |
|
|
|
Всего: |
250163,2 |
2164736 |
, Кбит/с
, Кбит/с
Таблица 3.3 – Трафик услуг передачи данных
 |
Трафик услуг IP-телефонии (VoIP) – трафик симметричный определяется по формуле:
|
где NМЕА− емкость МЕА;
0,07 – доля одновременных звонков абонентов IP-телефонии;
0,09 – трафик одного звонка IP-телефонии, Мбит/с.
Трафик услуг телевещания (IP-TV) и «видео по расписанию» (NVoD) определяется по формуле:
|
где NIPTV – количество абонентов, пользующихся услугами телевещания (IP-TV) и «видео по расписанию» (NVoD);
4 – трафик одного канала IP-TV, Мбит/с.
Результаты расчетов трафика услуг IP-телефонии , телевещания (IP-TV) и «видео по расписанию» (NVoD) для каждой секции MEA сводятся в таблицу 3.4.
Таблица
3.4 – Трафик услуг IP-телефонии, IP-TV и NVoD
|
Номер секции МЕА |
Трафик, кбит/с |
|
|
IP-телефонии |
IP-TV |
|
|
00 |
6606,03 |
|
|
01 |
6606,03 |
|
|
02 |
6606,03 |
|
|
03 |
6606,03 |
|
|
04 |
6606,03 |
|
|
05 |
6606,03 |
|
|
06 |
6606,03 |
|
|
Всего |
46242,21 |
200704 |
Суммарный трафик предоставляемых услуг по направлениям определяется по формулам:
- Трафик «восходящий» определяется по формуле:
(3.10)
- Трафик «нисходящий» определяется по формуле:
(3.11)
Результаты расчетов суммарного трафика предоставляемых услуг по направлениям для каждой секции MEA сводятся в таблицу 3.5.
Таблица 3.5 – Суммарный трафик услуг по направлениям
|
Номер секции MEA |
Суммарный трафик предоставляемых услуг |
|
|
|
|
||
|
00 |
|
|
|
|
01 |
|
|
|
|
02 |
|
|
|
|
03 |
|
|
|
|
04 |
|
|
|
|
05 |
|
|
|
|
06 |
|
|
|
|
Всего: |
2210978 |
2661845 |
|
, Кбит/с
, Кбит/с
С учетом обеспечения необходимого резерва и заведомого превышения Тнисх над Твосх, минимальная пропускная способность мультисервисного узла доступа
MSAN определяется по формуле:
|
Нумерация абонентов проектируемого мультисервисного абонентского доступа включается в нумерацию транзитного узла ОПТС (УВИС)Y. Для ОПТСY выделена нумерация в коде АВСав = 343аY. Нумерация проектируемого узла доступа MSAN по секциям МЕА показана в таблице 3.6. Вызов экстренных и справочно-информационных служб осуществляется набором номера служб «0Х», вызов АМТС – «8».
Таблица 3.6 – Нумерация проектируемого узла доступа MSAN по секциям MEA
|
Номер секции МЕА |
Емкость |
Код ABCaY |
Местная нумерация |
|
00 |
1024 |
34302 |
210000-211023 |
|
01 |
1024 |
34312 |
211024-212047 |
|
02 |
1024 |
34322 |
212048-213071 |
|
03 |
1024 |
34332 |
213072-214095 |
|
04 |
1024 |
34342 |
214096-215119 |
|
05 |
1024 |
34352 |
215120-216143 |
|
06 |
1024 |
34362 |
216144-217168 |
Каждое сетевое соединение однозначно определяется IP-адресом. IP-адрес – это 32-х битное двоичное число (4 октета). Обычно IP-адреса представляются в виде десятичных значений отдельных октетов, разделенных точками.
IP-адрес состоит из двух частей:
- адрес сети определяет, в какой логической сети находится адресованное сетевое соединение;
- адрес устройства определяет, о каком устройстве логической сети идет речь.
Граница между адресом сети и адресом устройства не определена однозначно. Она зависит от класса IP-адреса и от возможного дополнительного подразделения сети на подсети. Четко граница между адресом сети и адресом устройства определяется маской подсети. Маска подсети – это 32-битное число, имеющее
непрерывную последовательность единиц на местах, относящихся к адресу сети, и последовательность нулей на местах, относящихся к адресу устройства.
На ОПТСY выделена
следующая IP адресация:
- для управления: IP-адреса с 129.71.96.10 по 129.71.96.254 и 129.71.97.10 по 129.71.97.254 VLAN управления 11;
- для голосового трафика: IP адреса с 129.71.224.10 по 129.71.224.254 и 129.71.225.10 по 129.71.225.254, VLAN голоса 12.
Для проектируемого MSAN выбираются свободные IP-адреса из выделенных для ОПТСY. Распределение IP-адресов для каждой секции МЕА показано в таблице 5.7. Каждая секция MEA – подсеть.
Таблица 3.7 – Распределение IP-адресов для секций MEA
|
Номер секции МЕА |
IP-адреса для голосового трафика |
|
00 |
129.71.224.10 по 129.71.224.254 129.71.225.10 по 129.71.225.254 129.71.226.10 по 129.71.226.254 129.71.227.10 по 129.71.227.254 |
|
01 |
129.71.228.10 по 129.71.228.254 129.71.229.10 по 129.71.229.254 129.71.230.10 по 129.71.230.254 129.71.231.10 по 129.71.231.254 |
|
02 |
129.71.232.10 по 129.71.232.254 129.71.233.10 по 129.71.233.254 129.71.234.10 по 129.71.234.254 129.71.235.10 по 129.71.235.254 |
|
03 |
129.71.236.10 по 129.71.236.254 129.71.237.10 по 129.71.237.254 129.71.238.10 по 129.71.238.254 129.71.239.10 по 129.71.239.254 |
|
04 |
129.71.240.10 по 129.71.240.254 129.71.241.10 по 129.71.241.254 129.71.242.10 по 129.71.242.254 129.71.243.10 по 129.71.243.254 |
|
|
129.71.244.10 по 129.71.244.254 129.71.245.10 по 129.71.245.254 129.71.246.10 по 129.71.246.254 129.71.247.10 по 129.71.247.254 |
|
06 |
129.71.248.10 по 129.71.248.254 129.71.249.10 по 129.71.249.254 129.71.250.10 по 129.71.250.254 129.71.251.10 по 129.71.251.254 |
05Распределение адресов дано для маски 255.255.252.0
Заключение
В данной курсовой работе был разработан проект реконструкции аналоговой коммутационной станции на базе оборудования мультисервисных абонентских концентраторов.
При выполнении данной работы:
– была разработана схема организации связи для ГТС с односторонними и двухсторонними узлами связи;
– произведен расчет числа соединительных линий для заданной РАТС;
– расчет трафика и определена пропускная способность направления связи с транзитным узлом;
– разработан план нумерации для телефонной связи и IP-адресация для сети с коммутацией пакета.
Библиография
1. Бакланов И.Г. NGN: принципы построения и организации. – М.: ЭКО -ТРЕНДЗ,, 2008.
2. Букрина Е.В. Сети связи и системы коммутации /Учебное пособие. – Екатеринбург: УрТИСИ ГОУ ВПО»СибГУТИ», 2007.
3. Башлы П.Н. Современные сетевые технологии. Учебное пособие. – М.: Горячая линия -Телеком, 2006.
4. Ромашова Т.И. Система Si 2000 MSAN /Учебное пособие. – Новосибирск: СибГУТИ, 2008.
5. Росляков А.В. и др. Сети следующего поколения NGN – М.: ЭКО -ТРЕНДЗ, 2009.
(zip - application/zip)
Статистика файлового архива
