Расчет осветительной установки цеха. Вариант 9.1

Департамент образования и науки Тюменской области

Государственное автономное профессионально

 образовательное учреждениеТюменской области

«Тюменский лесотехнический техникум»

 (ГАПОУ ТО «ТЛТ»)

Специальность:  08.02.09 «Монтаж, наладка, эксплуатация электрооборудования промышленных и гражданских зданий»

КУРСОВАЯ РАБОТА

По дисциплине МДК.01.02 Электрооборудование промышленных и гражданских зданий

Тема: «Расчет осветительной установки цеха». Вариант 9.1

Разработал студент:           ___________    Аминов Айдар Шакирович

Руководитель:                       ___________    Юркин Владимир Валерьевич

Работа защищена с оценкой      «_______» «____»_____________2016г.

2016г.

Содержание Введение………………………………………………………….…………….….3 1.Светотехнический раздел …………………………………….………………..4 2. Эксплуатация осветительной установки ……………………………………6 Литература………………………………………………………………………17

Введение

Эффективное использование света с помощью достижений современной светотехники – важнейших резерв повышения производительности труда и качества продукции, снижения травматизма и сохранения здоровья людей. В данном курсовом проекте я рассмотрю такие методы расчета осветительных установок, как точечный метод, метод коэффициента использования светового потока. С помощью этих методов я произведу подбор осветительных приборов для  их применения в данном помещении. Также в данном курсовой работе будут задеты вопросы подбора защитной аппаратуры, проводки и щита освещения.

Данные по вариантам

В первой части курсовой работы необходимо выбрать вид, систему освещения и типы светильников и источников света, произвести расчёт размещения светильников и определить мощности используемых осветительных ламп и всей осветительной установки. Исходные данные для проведения расчётов берутся из таблицы №1 назначаются преподавателем.

Вторая часть курсовой работы заключается в эксплуатации осветительных установок.

Вариант	Наименование помещения	Размеры			Тип источника света	Тип КСС	Контрольные точки определения освещенности	Примечание
		Длина (А)	Ширина (Б)	Высота (Н)
8.1	Насосная станция	42	30	7	ГРЛНД	Г	А,Е

Примечание: ГРЛНД- Газоразрядная лампа низкого давления



1. Светотехнический раздел

1.1 Выбор вида и системы освещения

1)  Выбор нормируемой освещенности для выбранного помещения (СНиП2305-95 и ОСН)Е_н (лк).

2) Выбор коэффициента отражения потолка, стен и рабочей поверхности.

3)   Расчетное напряжение U_п= 220 В.

4) Для предотвращения снижения светового потока лампы в результате ее старения и других негативных факторов вводим коэффициент запаса  (СНиП 2305-95).

1.2 Расчет числа светильников (кол-во рядов и кол-во светильников в ряду) и их размещение

Определимоптимальноерасстояние Lмеждусветильниками в ряду

        1.2*5.8<7.54<1.4*5.8

и - относительные светотехнические и энерготехнические наивыгоднейшие расстояния между светильниками,

Н_р – расчётная высота подвеса светильников, м.

По таблице №5 методических указаний выбираем  наивыгоднейшие расстояния.

, .

Определяем расчётную высоту подвеса светильников, м.

h_св- высота свеса светильника;

h_раб- высота до рабочей поверхности (в данном случае до пола).

Определяем расстояние между светильниками  L = λ· Н_р

Определяем расстояние крайних светильников от стен

м.

Расстояние между рядами рассчитывается аналогично расстоянию между светильниками.

Определим число светильников по длине и ширине помещения:

где А,В – длина и ширина помещения.

 Находим число светильников: шт.

Уточняем расстояние между рядами и светильниками в ряду L_в и L_a:

(м) .

(м).

1.3  Расчет мощности осветительной установки методом коэффициента использования светового потока.

1)    Определим индекс помещения:

А, В – длина и ширина помещения, м; Н_р– расчетная высота,м.

По типу светильника, коэффициенту отражения и индексу помещения определим коэффициент использования светового потока η_н.

Определим световой поток источника света в каждом светильнике

(лм)

S – площадь помещения м²; Z – коэффициент неравномерности, равный

Выбрали лампу ЛБ 80-1

1,1 – 1,3; N – общее количество светильников шт; η_н– справочный коэффициент использования светового потока.

3)    Принимаем ближайшую лампу со световым потоком Ф_л.

4) Световой поток стандартной лампы должен отличаться от расчётного светового потока на -10%...+20%.

Действительный световой поток должен отличается от расчетного светового потока на 15%.

1.4. Расчёт освещения точечным методом

Контрольные точки рабочей зоны: А и Е; нерабочей зоны: Ж и К(по заданию).

Определим значение угла α между вертикалью из точки расположения светильника и линией, соединяющей источник света с расчётной точкой Б. Выполним расчет освещенности, беря во внимание 4 ближайших светильника.

Расчет контрольной точки А:

H_p – расчётная высота подвеса светильников; d-расстояние от расчетной точки до вертикали проходящей через центр светильника.

Числовое значение  , определяем по силе света типовых КСС (Приложение 2). Находим по табличным данным

кд; кд;  кд; кд.

Определим условную освещённость от каждого светильника.

лк

лк

где I_a кд. – сила света, определяется по КСС светильника; α – угол между вертикалью и направлением силы света i-го светильника в расчетную точку.

Определим результирующую освещённость в контрольной точке Б.

,i=2

где e_i – условная освещенность в контрольной точке от i-го источника света с условным световым потоком 1000 лм.

  Действительная освещенность в точки А, созданная лампой со световым потоком Ф_л

                                                    100 лк>40лк.

Проверка требования: действительная освещенность в точке Aдолжна быть больше нормы освещенности помещения.

Определим условную освещённость точки E:

(Приложение 2). Находим по табличным данным

кд; кд;  кд; кд;;;;.

Определим условную освещённость от каждого светильника.

лк

Определим результирующую освещённость в контрольной точке E:

Определяем действительную освещенность в точки И

                                                100 лк≤ 73.116лк.

Вывод: действительная освещенность в точке E больше номы освещенности телятника-профилактория. Требование выполняется.

Определяем мощность помещений:

 Вентиляторная:

Выбираем лампу ЛТБ-80

Склад запчастей:

Выбираем лампу ЛТБ-80

Ремонтный участок:

Выбираем лампу ЛТБ-65

Электронагревательное отопительные:

Выбираем лампу ЛТБ-65

Щитовая:

         Выбираем лампу ЛТБ-80

Агрегатная:

Выбираем лампу ЛТБ-80

Бытовка:

Выбираем лампу ЛТБ-80

Обслуживающий персонал:

Выбираем лампу ЛТБ-80

ТП:

Выбираем лампу ЛТБ-80

Начальник смены:

Выбираем лампу ЛТБ-80

Сварочный пост:

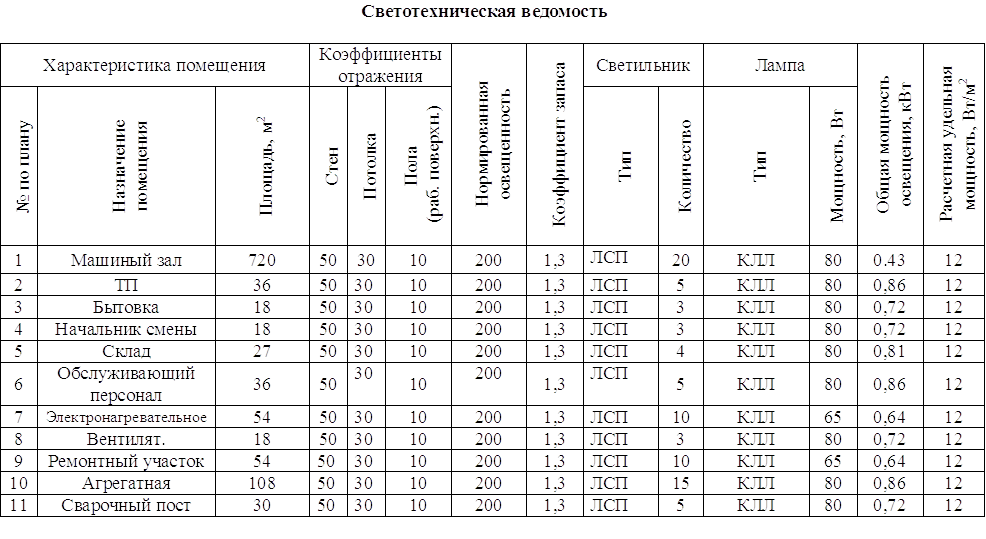

2 Эксплуатация осветительной установки

Сеть  освещения  должна  получать  питание от источников обеспечивающих возможность поддержания напряжения в необходимых пределах.

На лицевой стороне щита сети освещения должны быть надписи (маркировка) с указанием наименования (щита),  номера, соответствующего  диспетчерскому  наименованию.  С   внутренней   стороны (например,  на  дверцах)  должны  быть  однолинейная  схема, надписи с указанием  значения  тока  плавкой   вставки   на     предохранителях или номинального   тока   автоматических выключателей и наименование электроприемников соответственно через  них получающих питание.

Автоматические выключатели должны обеспечивать  селективность  отключения потребителей, получающих от них питание.

Применяемые при эксплуатации электроустановок светильники рабочего и аварийного  освещения  должны  быть  только  заводского    изготовления и соответствовать  требованиям  государственных  стандартов  и  технических условий.

Светильники  аварийного  освещения  должны    отличаться от светильников рабочего освещения знаками или окраской. Оперативный и оперативно-ремонтный персонал потребителя или  объекта даже при наличии аварийного освещения  должен  быть  снабжен  переносными электрическими фонарями с автономным питанием.

Очистка светильников, осмотр и ремонт  сети  электрического освещения должен  выполнять  по  графику  (плану  ППР)  квалифицированный персонал.

Периодичность работ по очистке светильников и проверке  технического состояния осветительных установок Потребителя (наличие и целость  стекол, решеток  и  сеток,  исправность  уплотнений   светильников   специального назначения   и   т.п.)   должна   быть   установлена     ответственным за электрохозяйство потребителя  с  учетом  местных  условий.  На  участках, подверженных  усиленному   загрязнению,   очистка     светильников должна выполняться по особому графику.

Установка в светильники сети рабочего и аварийного освещения ламп,  мощность  или  цветность  излучения   которых   не   соответствует проектной, а также снятие рассеивателей, экранирующих и защитных  решеток светильников не допускается.

При высоте подвеса  светильников  до  5  м   допускается их обслуживание с приставных лестниц  и  стремянок.  В  случае  расположения светильников на большей высоте разрешается  их  обслуживание  с  мостовых кранов, стационарных мостиков и передвижных устройств при соблюдении  мер безопасности,  установленных  правилами  безопасности  при   эксплуатации электроустановок и местными инструкциями.

Вышедшие из строя люминесцентные лампы, лампы типа ДРЛ и другие  источники, содержащие ртуть, должны храниться в  специальном помещении. Их  необходимо  периодически вывозить для уничтожения и дезактивации в отведенные для этого места.

Проверка состояния стационарного оборудования и электропроводки аварийного и рабочего освещения, испытание и измерение сопротивления изоляции проводов, кабелей и заземляющих устройств должны проводиться при воде сети электрического освещения в эксплуатацию, а в дальнейшем по графику, утвержденному ответственным за электрохозяйство Потребителя, но не реже  одного раза в три года.  Результаты  замеров оформляются  актом (протоколом) в соответствии с нормами испытания электрооборудования.
