МИНОБРНАУКИ РОССИИ

Федеральное государственное бюджетное

образовательное учреждение

высшего профессионального образования

«Ухтинский государственный технический университет»

КР-130102-17-16

И.В. Артеев

Тема: «Проектирование детальных гравиметрических работ масштаба 1:10000 ».

Ухта 2016

Оглавление

Введение. 3

1.Общая часть. 4

1.1Литолого-стратиграфическая характеристика площади. 4

1.2 Петрофизические свойства. 7

2.Проектная часть. 9

2.1Геологические задачи. 9

2.2Гравиразведка при детальной гравиметрической съемки. 9

2.3Опорная и рядовая сеть и их модификации. 11

2.4Мдетодика проведения гравиразведочных работ. 17

2.5Применяемая аппаратура и приборы.. 19

3. Интерпритация. 21

3.1 Качественная интерпретация. 21

3.2 Количественная интерпретация. 22

4. Расчет параметров сети наблюдения для гравиметрических работ. 24

4. Заключение. 26

5.Список используемой литературы.. 27

Введение

Целью курсового проекта является самостоятельное изучение студентом геологического разреза и выработка методики проведения гравиметрической съемки. Умение наблюдать геологические объекты и геологические процессы; необходимо ознакомится с проектированием детальных гравиметрических работ в масштабе 1:10000, направленной на изучением отдельных тел и рудных структур поисков месторождений полезных ископаемых; выбрать необходимую аппаратуру для проведения детальной гравиразведочной съемки.

Гравитационная разведка - метод разведочной геофизики, основанный на изучении поля силы тяжести на поверхности Земли или вблизи от неё. Гравиразведка является одним из методов исследования геологического строения верхних частей Земли, поисков и разведки полезных ископаемых, снованный на изучении свойств поля притяжения, источником которого являются массы горных пород. На земной поверхности поле притяжения складывается с полем центробежной силы, образуя поле силы тяжести, или гравитационное поле.

От других методов разведочной геофизики гравиразведка отличается сравнительно большой производительностью полевых наблюдений и возможность изучать горизонтальную (латеральную) неоднородность Земли. Гравиразведка применяется для решения самых различных геологических задач с глубинностью исследований от нескольких метров до 200 км.

1.Общая часть

1.1Литолого-стратиграфическая характеристика площади

В строении осадочного чехла принимают участие образования мезозойского и кайнозойского возраста.

Суммарная изученная мощность разреза более 270 метров.

Мезозойская группа- MZ

Триас-Юра – T-J

Скважиной, пробуренной на прилегающей территории, вскрыты породы мезозойской эонотемы. Мезозойская эонотема включает в себя триасовую и юрскую систему.

Триасовая система – T

Отложения нижнего триаса представлены (Т₁) отложениями желтовато – коричневых, среднеокатанные, средне слоистые песчаники с гравием. Общей мощностью 40 м.

Отложения среднего триаса представлены (Т₂) отложениями светло-серых, органогенно-детритовые, микрослоистыми, известковыми глинами. Общей мощностью 40 м.

Отложения верхнего триаса представлены (Т₃) отложениями мелкозернистых песчаников с прослоями мергелей. Общей мощность 40 м.

Юрская систем – J

Отложения нижней юры представлены (J₁) отложениями криноидными известняками. Общая мощность 45 м.

Отложения средней юры представлены (J₂) отложениями зеленовато- серыми, псефитовыми и псаммитовыми туфами. Общая мощность 30 м.

Отложения верхней юры представлены (J₃) отложениями зеленовато-серыми туфо-песчаниками. Общая мощность 40 м.

Меловая система отсутствует, поэтому на мезозойских отложениях залегают кайнозойские отложения.

Кайнозойские отложения представлена палеогеновой системой.

Кайнозойская группа - KZ

Палеоген - ₽

Отложения палеоцена представлены (₽₁) отложениями конгломератов.

Отложения эоцена представлены (₽₂) отложениями серых глин.

Отложения олигоцена представлены (₽₃) отложениями желтовато – бурыми, глинистыми песчаниками.

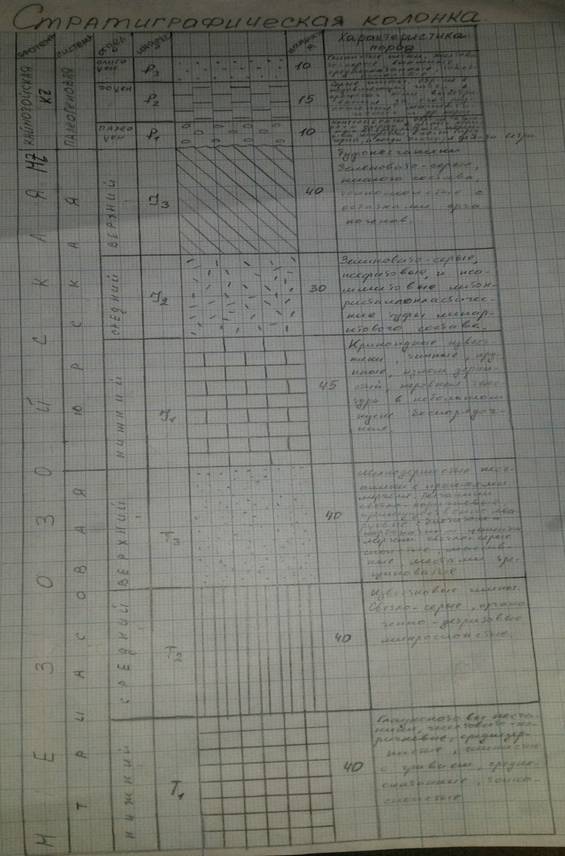

Литолого-стратиграфическая шкала представлена на рис 1.

Рис 1

1.2 Петрофизические свойства

Для постановки гравиразведки и особенно истолкования результатов необходимо знать плотность горных пород ( σ), так как это тот физический параметр, на котором базируется гравиразведка. Плотностью (или объемным весом) называется отношение массы (m) породы к ее объему (V): = m/V.

Обычно плотность определяется для образцов, взятых из естественных обнажений, скважин и горных выработок. Наиболее простым способом определения плотности образца является взвешивание образца в воздухе (m) и в воде (m), а затем расчет. На этом принципе построен наиболее распространенный и простой прибор для измерения плотности – денситометр, позволяющий определять с точностью до 0,01 г/см3.

Для достоверности и представительности измерения следует производить на большом количестве образцов (до 50 штук). По многократным измерениям плотности образцов одного и того же литологического комплекса строится вариационная кривая или график зависимости значений от количества оразцов, обладающих данной плотностью. Максимум этой кривой характеризует наиболее вероятное значение плотности для данной породы. Существуют гравиметрические и другие геофизические способы полевых и скважинных определений плотности.

Плотность горных пород и руд зависит от химикоминералогического состава, т.е. объемной плотности твердых зерен, пористости и состава заполнителя пор (вода, растворы, нефть, газ). Плотность изверженных и метаморфических пород определяется в основном минералогическим составом и увеличивается при переходе от пород кислых к основным и ультраосновным. У осадочных пород плотность определяется, прежде всего, пористостью, водонасыщенностью и в меньшей степени составом. Однако она сильно зависит от консолидации осадков, от их возраста и глубины залегания, с увеличением которых она растет. Плотности различных горных пород приведены в таблице 1.2

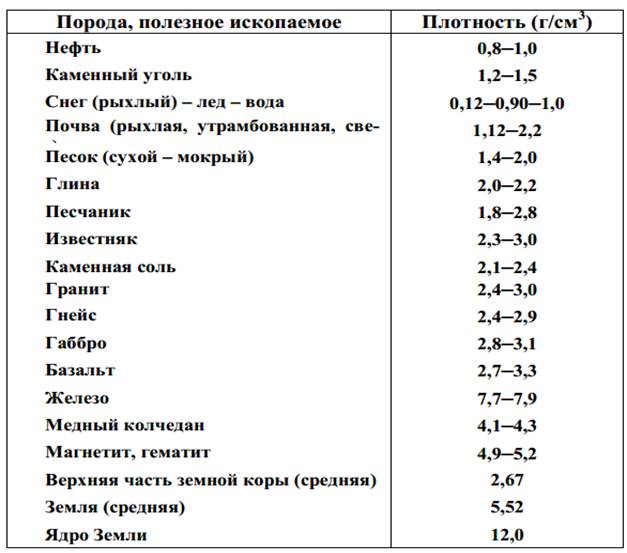

Таблица 1.2

В моей работе представленный разрез сложен в основном карбонатными, терригенными породами. Можно выделить два комплекса.

Аномалии гравитационного поля могут обусловлены следующими факторами: рельефом плотностных границ и плотностными неоднородностями в пределах комплекса. Плотностная граница между нижним вулканогенным и карбонатно-терригенным комплексом, избыточная плотность первого комплекса =3,0; второго комплекса =2,8, избыточная плотность =0,2.

2.Проектная часть

2.1Геологические задачи

Гравиразведка применяется для решения широкого круга задач, связанных с исследованием глубинного строения Земли (по крайней мере, верхней мантии и земной коры), с региональным тектоническим районированием суши и океанов, поисковоразведочными работами на многие полезные ископаемые, изучением техногенных процессов в верхней части геологической среды.

2.2Гравиразведка при детальной гравиметрической съемки.

Детальные съемки – выполняют с целью изучения отдельных локальных структур. Данные детальной съемки могут использоваться для расчета глубины залегания и геометрии локальных структур.

Детальная гравиразведка применяется для решения поисковых (поисковая съемка) или разведочных (разведочная съемка) геологических задач:

1) изучение тектонического строения отдельных нефтегазоносных территорий для последующего производства работ другими геологическими и геофизическими методами;

2) изучение тектонического строения и геолого-геофизическое картирование кристаллического фундамента для выявления участков, перспективных на черные, цветные и редкие металлы, в комплексе с магниторазведкой; достоверность интерпретации результатов гравимагнитных съемок в этом случае может быть повышена путем изучения рельефа поверхности кристаллического фундамента другими геофизическими и геологическими методами;

3) прослеживание крупных залежей полезных ископаемых или пород, вмещающих и контролирующих полезные ископаемые;

4) выявление локальных структурных форм, благоприятных для скопления полезных ископаемых и непосредственно залежей полезных ископаемых (нефти, газа, руды, угля и т. п.), прослеживание разрывных нарушений;

5) определение формы, размеров, элементов залегания исследуемых объектов и их литолого-петрографическое расчленение.

Детальная гравиметрическая разведка, как правило, применяется в комплексе с магниторазведкой, сейсморазведкой, электроразведкой.

2.3Опорная и рядовая сеть и их модификации

1. Опорная гравиметрическая сеть.

Полевые наблюдения с гравиметрами начинаются с создания сети опорных пунктов, которые служат для учета смещения нуль-пункта гравиметра, а также для «привязки» всей сети наблюдений к единому уровню, который обеспечивается Государственной гравиметрической сетью.

Точность определения силы тяжести на пунктах полевой опорной

гравиметрической сети в 1,5–2,0 раза выше, чем на рядовых. Это достигается

выполнением измерений в коротких рейсах, строгим соблюдением методики

наблюдений и транспортировки приборов.

Если при наблюдениях на опорной сети используется тот же гравиметр,

что и на рядовой, то на каждом опорном пункте необходимо выполнить

измерения в трех независимых рейсах. При применении более точных приборов допускаются двукратные независимые наблюдения.

Полевая опорная сеть может создаваться в начале полевых работ или в

процессе проведения гравиметрической съемки.

В практике гравиметрических работ различают центральную, двухступенчатую и полигональную системы.

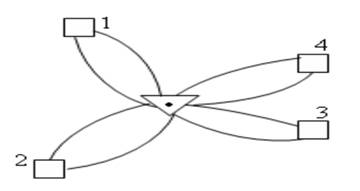

1) В центральной системе (рис 2) каждый опорный пункт имеет

непосредственную связь с центральным, в качестве которого может быть

использован пункт Государственной гравиметрической сети.

Рис 2

Оценка качества опорной сети определяется по формуле:

(1)

где – средняя квадратная погрешность единичного измерения;

(2)

N – общее число измерений приращений силы тяжести в опорной сети;

n – число пунктов;

– отклонение измеренного значения от среднего;

2. Двухступенчатая опорная система (рис. 4.2) состоит из каркасной (к) и

заполняющей сети (з). Каркасная опорная сеть создается по центральной

системе. Рейсы заполняющей опорной сети опираются на пункты каркасной сети (к).

Рис 3

Так, например, выполнив рейс 1-2-3-4-1, получим приращения ∆g по звеньям 1-2, 1-4, 1-3. Из рейса 1-2-3-4-2-1 определим ∆g между пунктами 2-1, 2-3 и 2-4 и, наконец, выполнив рейс 1-4-3-4-1, вычислим приращения по звеньям 4-1 и 4-3.

Оценка точности сети этого вида производится по формуле:

(3)

Где , и – число каркасных и заполняющих, а так же средние квадратические погрешности силы тяжести на этих пунктах.

3. В полигональной системе опорная сеть образуется из совокупности полигонов, в которых каждое звено определено из независимых рейсов по схеме А-Б-А.

Погрешность определения силы тяжести (∆g ) вычисляется по формуле:

(4)

где М – средняя удалённость опорных полевых пунктов от ближайших исходных гравиметрических пунктов;

m- среднее число определений между двумя смежными пунктами;

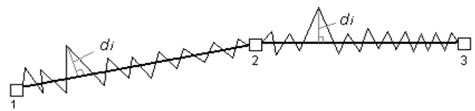

4. В практике гравиметрических работ возможно развитие опорной гравиметрической сети в процессе выполнения измерений на пунктах рядовой сети. Этот способ (рис 4) называется «методикой разностного нуль пункта».

(Рис 4)

Для работы приобретают гравиметры с разным градиентами нуль – пункта. Наблюдения выполняют сразу двумя, тремя гравиметрами. Измерения по времени ограничиваются продолжительностью рабочего дня. Они начинаются или заканчиваются или на концах профилей, или в точке пересечения профилей и магистралей, которые обычно становятся опорными пунктами.

Суть методики в том, что точки излома разностного нуль-пункта совпадают с точками излома кривых изменения нуль-пункта одного из приборов. Они-то и являются теми точками, на которых выставляются дополнительные опорные пункты. Этим обеспечивается то, что принятие линейного закона изменения нуль- пункта не несет значительной погрешности и, таким образом, итоговая погрешность может быть значительно снижена.

Опыт работы показывает, что при такой методике развития опорной сети получается меньшее количество опорных пунктов, чем при предварительной разбивке опорных пунктов для рейса продолжительностью 2-3 часа, а точность определения ∆g рядовых пунктах возрастает.

2. Рядовая сеть.

Гравиметрические измерения выполняются отдельными рейсами. Рейс – это непрерывная последовательность измерений с гравиметром, объединенная общим смещением нуль-пункта, которая начинается и заканчивается на опорном пункте.

Часть рейса между двумя соседними по времени опорными пунктами называется звеном. Основным типом рейса является однодневный. Наблюдения в рейсах проводятся, как правило, по однократной методике. При наблюдениях используются, обычно, два гравиметра.

В зависимости от густоты точек опорной сети гравиметрический рейс можно выполнить по следующим методикам.

1. «Прямой ход», когда измерения на рядовых пунктах начинаются на одном, а заканчиваются на другом опорном пункте (рис 5).

Рис 5

При этом коэффициент смещения нуль-пункта гравиметра вычисляется по формуле:

(5)

где и – измерение значения силы тяжести на опорных гравиметрических пунктах ОГП-1 и ОГП-2;

и – значения силы тяжести на пунктах ОГП-1 и ОГП-2, полученные из уравнения опорной сети;

и – время снятия отчетов по шкале гравиметра на опорных пунктах ОГП-1 и ОГП-2.

2. «Замкнутый ход», если рейс начинается и заканчивается на одном и том же опорном пункте (рис 6).

Рис 6

В таком рейсе коэффициент смещения нуль-пункта гравиметра определяется по формуле:

(6)

где - и измеренное значение силы тяжести на опорном пункте ОГП-1 в начале и в конце рейса, соответственно.

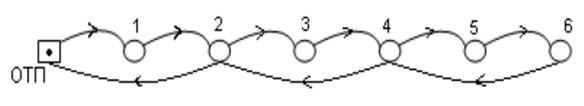

3. «Прямой и обратный ход» выполняют, соответственно в прямом и обратном направлении (рис 7). В прямом ходе измерения выполняют последовательно на всех пунктах, а в обратном – только на некоторых.

Рис 7

При этом число пунктов на которых выполняется повторные измерения, должно быть не менее 20%. Коэффициент смещения нуль пункта гравиметра вычисляется по формуле:

(7)

где и – разность измеренных значений силы тяжести и времени на одномерных пунктах в прямом (П) и обратном (О) ходе;

2.4Мдетодика проведения гравиразведочных работ

Методика полевых работ с гравиметрами определяется направлением геологических задач и физико-геологическими условиями района работ.

Методика съемки включает вид съемки, точность съемки: масштаб, сечение изогипсами или масштаб графиков при профильной съемки, систему расположения и густоту редких пунктов наблюдений, систему исходных опорных пунктов.

Гравиметрические съемки должны иметь:

• сечение изоаномал 1 мГал.

• среднеквадратичная погрешность определения аномалий в редукции Буге 0,4 мГал.

• среднеквадратичная погрешность определения наблюдаемых значений силы тяжести 0,3 мГал.

• полная погрешность интерполяции 0,5 мГал.

• среднеквадратичная погрешность определения высот 1,2 м.

• среднеквадратичная погрешность определения координат пунктов относительно Государственной геодезической сети 80 м.

• число пунктов на 1 кв. км. 0,5.

• расстояние между пунктами при наблюдениях по профилям 500 м.

• расстояние между профилями 2500 м.

По своему характеру гравиметрические съемки могут быть площадными и профильными.

Площадной называется съемка, результаты которой позволяют построить карту с изолиниями силы тяжести. Такая съемка может быть равномерной, если расстояние между пунктами наблюдения по профилю и между профилями одинаковы. Неравномерность съемки определяется геологическими факторами, особенностями территории.

Профильной называется съемка, результаты которой позволяют получить изменение поля g на профили. Профили наблюдения должны быть ориентированы в крест простирания аномалий, должны быть прямолинейны, и связаны между собой поперечными профилями.

Гравиметрические наблюдения осуществляются отдельными рейсами. Каждый рейс представляет собой совокупность последовательных наблюдений, объединенную общим учетом смещения нуль-пункта гравиметра. При нелинейном смещении нуль-пункта рейс разделяют на звенья, в каждом из которых смещение нуль-пункта учитывается как линейное.

Перед началом съемки создают опорную гравиметрическую сеть III класса. Она всегда хотя бы одним своим пунктом привязывается к общегосударственным пунктам I и II класса, где известно абсолютное значение силы тяжести.

Наблюдения на опорных пунктах следует выполнять замкнутыми рейсами. Пункты опорной сети располагаются в легкодоступных и хорошо опознаваемых местах.

После создания опорной сети III класса осуществляются наблюдения на рядовых пунктах, для которых опорные являются жесткой основой.

Методика наблюдений в рядовых рейсах зависит от характеристик гравиметра и особенностей поведения его нуль-пункта, которое изучается в специальных наблюдениях перед началом съемки.

Методика построения рейсов может быть двух типов: однократных наблюдений и наблюдений с построением.

В первом случае наблюдения на рядовых пунктах проводят один раз при прямом ходе. Такой рейс должен включать в себя не менее трех наблюдений на опорных пунктах в начале, середине и конце рейса.

При работе по методике с повторением наблюдения на пунктах проводят во время прямого и обратного хода. Прямой ход начинают и заканчивают на опорном пункте, а при обратном ходе повторяют часть рядовых пунктов..

2.5Применяемая аппаратура и приборы

Для проведения гравиразведки применяются гравиметры, чувствительные приборы измеряющие ускорение свободного падения. Гравиметрические приборы - одни из самых точных, ими можно измерять вариации гравитационного поля с точностью до стомиллионных долей. В наиболее типичном из таких инструментов, гравиметре, используется горизонтальный балансир (маятник), отклоняющийся от положения равновесия при малейших изменениях силы гравитации. Единицей измерения этой величины является Гал или более употребительный мГал. Крупные геологические тела характеризуются аномалиями в десятки и даже сотни мГал.

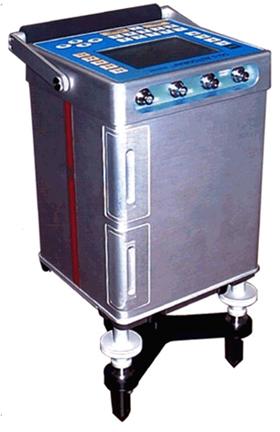

Гравиметр CG-5 AutoGrav является новейшим обновлением фактического отраслевого стандарта - гравиметра CG-3 AutoGrav : (рис 8)

Новые технологии, примененные в CG-5 AutoGrav:

• Надежный сенсор высшего качества
• Превосходное подавление помех (шумов)
• Самый легкий из всех автоматических гравиметров
• Быстрый USB & RS-232 порт
• Стандартная точность - 1микрогал
• Надежные батареи (рис 8)
• Гибкие форматы данных
• Большой графический VGA дисплей
• 27-ми клавишная клавиатура
• Автоматическое выравнивание прибора
• Коррекция за рельеф в реальном времени
• Автоматическая диагностика прибора после включения питания

Применение:

• Разведка минералов
• Геологическое картирование
• Вулканология
• Разведка нефти и газа
• Инженерные работы
• Региональные исследования гравитации
• Морские измерения, морской гравиметр
• Воздушные измерения, набортный аэрогравиметр

Эффективность:

Серия гравиметров CG-5 являются лучшими и наиболее точными приборами на рынке сегодня простота в использовании. После минимального обучения пользователь может быстро получить и сделать запись данных гравитации только несколькими нажатиями на клавиши. С полностью автоматизированными возможностями ошибки считывания устраняются.

Лучший интерфейс пользователя
Информация и меню ясно отображены на большом графическом дисплее видеостандарта VGA "1/4"
Точные автоматические измерения
Высокая точность CG-5 Autograv обеспечивается благодаря:

• Автоматизации
• крепкой конструкции
• низкому остаточному дрейфу
• точной калибровке
• отсутствию необходимости в специальной таре

3. Интерпритация.

Интерпретация данных гравиразведки подразделяется на качественную и количественную и сопровождается геологическим истолкованием результатов. При качественной интерпретации выделение аномалий ведется визуально или статистическими приемами. При количественной интерпретации определяются местоположение эпицентров (проекции на земную поверхность) аномалиесоздающих объектов, глубины залегания их центров, формы, размеры, аномальные плотности.

3.1 Качественная интерпретация

Первым этапом интерпретации результатов гравиразведки (а в некоторых сложных условиях и при отсутствии сведений о плотности разреза - единственным) является качественная интерпретация. При качественной интерпретации дается визуальное описание характера аномалий силы тяжести по картам и профилям, т.е. отклонений от средних (фоновых) значений ΔgБ. При этом отмечается форма аномалий, их простирание, примерные размеры, амплитуда. Устанавливается связь гравитационных аномалий с геологическим строением, выделяются региональные аномалии, связанные со строением земной коры значительной территории, и локальные аномалии на малой площади, представляющие поисковый или разведочный интерес.

Выделение региональных аномалий (плавных изменений аномалий на значительных расстояниях) от локальных называется снятием регионального фона. Производится графическим или аналитическими способами (см. подраздел 1.6.2). Региональные аномалии связаны с глубинными геологическими объектами, с крупными структурами земной коры, поверхностью кристаллического фундамента и неоднородностями его петрографического состава.

Локальные или остаточные аномалии, определяемые путем вычитания из наблюденных аномалий региональных, приурочены к антиклинальным, синклинальным и дизъюнктивным структурам в осадочном чехле и фундаменте. Они характеризуют месторождения полезных ископаемых.

С помощью трансформаций наблюденных полей (сглаживание, аналитическое продолжение в нижнее и верхнее полупространство, фильтрация, расчет высших производных потенциала и др.), проводимых по специальным компьютерным технологиям, удается выделить, сделать визуально более четко видимыми аномалии разных геоструктурных этажей. Так, при пересчете суммарных аномалий в верхнее полупространство уменьшаются амплитуды локальных аномалий, а региональные аномалии становятся более отчетливо видимы. Наоборот, пересчет в нижнее полупространство приводит к подчеркиванию локальных аномалий.

По картам аномалий Буге, наблюденным, региональным или локальным, можно сделать качественные заключения об аномалиесоздающих геологических объектах. Например, центры аномалий располагаются над центрами аномальных по плотности масс, а направление и форма изоаномал примерно соответствуют их простиранию и форме. Ширина аномалий в 2 – 6 раз больше глубины залегания верхних кромок аномалиесоздающих геологических объектов, а интенсивность пропорциональна избыточной массе и глубине залегания. Зоны повышенных градиентов соответствуют контактам пород разной литологии, сбросам.

Для геологического истолкования аномалий, выявленных при качественной интерпретации, необходимо использовать всю возможную геолого-структурную и петрографо-литологическую информацию.

3.2 Количественная интерпретация

Под количественной интерпретацией понимают определение параметров аномалиеобразующих объектов (глубина центра масс, геометрические размеры, величина аномальной массы, положение вертикальных контактов и т.д.) по наблюденным аномалиям силы тяжести. Этот этап интерпретации опирается на общую теорию гравитационного потенциала. Способы количественной интерпретации основаны на методах решения прямой и обратной задачи гравиразведки. Решение обратной задачи неоднозначно, так как одинаковые аномалии силы тяжести могут быть созданы геологическими объектами разной формы, размеров и плотности, поэтому необходимо иметь сведения о плотностном разрезе района и общем геологическом строении (например, вероятной форме разведываемых объектов).

Методы решения обратной задачи гравиразведки принято подразделять на прямые, в которых элементы залегания гравитирующих масс определяются непосредственно по картам и графикам ΔgБ (или вторых производных потенциала), и косвенные, когда наблюденные аномалии сравниваются с набором

теоретически рассчитанных аномалий над определенными объектами. Методом последовательных приближений добиваются наилучшего совпадения полей. Это позволяет перенести геометрические и физические параметры моделей на реальные геологические среды.

Прямые методы решения обратной задачи используются для интерпретации простых, изолированных аномалий ΔgБ, которые можно аппроксимировать аномалиями, созданными телами простой геометрической формы. К ним относят аналитические методы, в частности, самый простой из них – метод характерных точек.

Косвенные методы, применяемые для обработки как простых, так и сложных аномалий, включают методы, основанные на применении компьютеров, а также палеточные и графические.

Рассмотрим приемы интерпретации карт и графиков аномалий силы тяжести в редукции Буге. Интерпретация материалов съемки вторых производных потенциала позволяет лишь уточнить интерпретацию локальных аномалий, поэтому здесь не рассматривается.

4. Расчет параметров сети наблюдения для гравиметрических работ.

В своей работе я производил расчеты по следующим данным:

R = 200 м,

h = 350 м,

σ_об = 2.6 г/см³,

σ_вм = 2.8 г/см³.

По формуле:

g_аБ = k*M*h/(x² + h²)^3/2,

где k = 6.67*10^-8 см³/г*с²_,

M = 4/3*π*R³*Δσ.

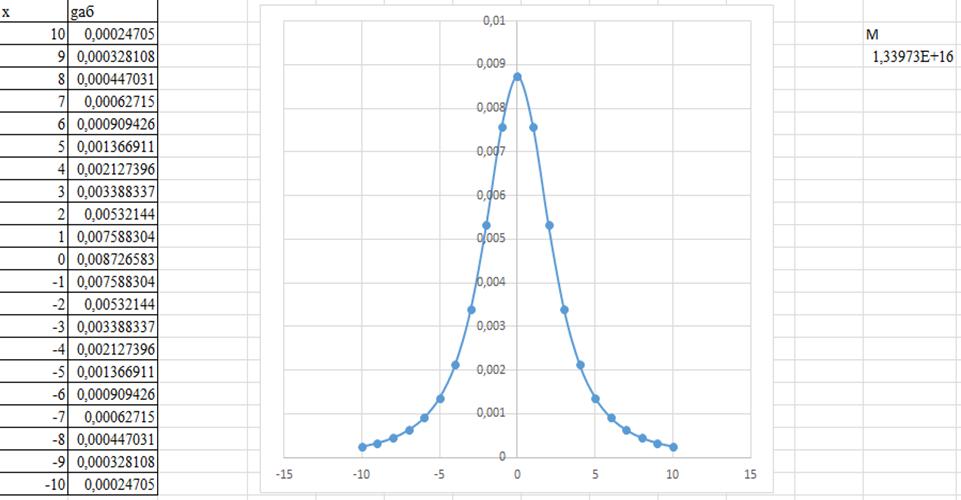

Так же по данному графику определила амплитуду (А) ожидаемой аномалии. Результаты представлены на рис. 9.

Сечение изоаномал, мГл = 0,20.

СКП определения аномалий силы тяжести в редукции Буге,мГл =+/-0,08.

СКП определения наблюденных значений силы тяжести, мГл =+/-0,06.

Полная погрешность интерполяции, мГл = +/-0,15.

СКП определения высот, м=+/-0,20.

СКП определения координат пунктов относительно Государственной геодезической сети, м=+/-4.

Число пунктов на 1 км² = 20 - 100.

Расстояние между пунктами при наблюдениях по профилям, м=10 - 50.

Среднеквадратическая погрешность определения аномалий силы тяжести (ε_а) складывается из следующих погрешностей:

- погрешности каркасной сети (ε_к) = 0.03мгл

- погрешности заполняющей сети (ε_зап) =0,065мгл

- погрешности рядовой съемки (ε_ряд) = 0,087мгл

- погрешности (в мгл (10-^-5м/с²)), вызванной погрешностью (в метрах) определения высот пунктов наблюдений (ε_н)= 0.025мгл.

Соотношение между ε_н, ε_зап и ε_ряд рекомендуется следующим: Ɛ_а = (0,03+0,065+0,087+0,025)^1/2 = 0,103.

Рис 9

4. Заключение.

В результате выполнения курсовой работы, мною был проанализирована стратиграфическая колонка. Также я познакомился и описал методику проведения гравиразведочных работ, выбрал необходимую аппаратуру и для ее проведения.

В результате анализа стратиграфической колонки имеем, что в геологическом строении принимают участие породы триасовой, юрской и палеогеновой системы.

Чтобы получить сведения о геологическом строении участка работ мы применили метод гравиразведки. Использование этого метода позволяет определить расположение отдельных тел и рудных структур, расположенных на глубине. Гравиразведка в сочетании с другими методами дает более точные результаты.

В заключении можно сделать вывод, что гравиметрические методы достаточно точные. Этот вывод можно сделать на основании погрешностей, которые достаточно маленькие.
