Приложение Carlson Survey

Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

«СибирскИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ГЕОСИСТЕМ и ТЕХНОЛОГИЙ»

(ФГБОУ ВПО «СГУГиТ»)

Институт геодезии и менеджмента

Кафедра инженерной геодезии и маркшейдерского дела

Реферат

на тему:

Приложение Carlson Survey

    Работу выполнил:

Студент __5__курса

Заочного отделения

Иванов Сергей Борисович

Научный руководитель

___________________

Доцент Е.Л.Соболева

Новосибирск, 2016

Содержание

Введение…………………………………………………………………………...3

1.            Carlson Survey и его функций……………………………………………….4

1.1       Определение Carlson Survey………………………………………………...4

1.2       Функций Carlson Survey……………………………………………………..4

2.            Ввод и обработка данных съемки…………………………………………..4

3.            Проектирование котлованов, отвалов, водоемов, съездов………………..7

4.            Формирование плана горных работ и вычисление объемов……………...7

5.            Построение профилей……………………………………………………….9

Заключение……………………………………………………………………….10

Список использованной литературы…………………………………….……..11

Введение

Carlson Survey — наилучшее решение для геодезии и маркшейдерии в среде AutoCAD Carlson Survey является классическим примером продукта, рекомендуемого небольшим геодезическим и инженерным компаниям. С другой стороны, он интересен для всех строительных, геодезических и горнодобывающих предприятий, поскольку с его помощью можно практически полностью выполнить обработку съемки в среде AutoCAD (отдельная лицензия на AutoCAD при этом не требуется). Альтернативный вариант (работа в отдельной программе, не являющейся приложением к AutoCAD, с последующим экспортом данных через формат DXF) представляется заведомо неудачным, поскольку Carlson Survey позволяет вводить и обрабатывать данные, строить модели поверхностей и вычислять объемы сразу в среде AutoCAD. При том что стоимость Carlson Survey невысока, пользователь получает эффективное средство решения задач изысканий, полностью совместимое с AutoCAD. Нет необходимости выполнять импорт/экспорт в формате DXF, а для успешной работы с программой требуются только начальные познания в AutoCAD.

Carlson Survey разработан мировым лидером в производстве систем подобного класса — американской компанией Carlson Software — и является программным продуктом, представляющим большой интерес для всех организаций, занимающихся изысканиями на местности.

1.     CarlsonSurvey и его функций

1.1 Определение CarlsonSurvey

Carlson Survey – это привычные для пользователя интерфейс и основные команды черчения и редактирования объектов.

1.2 Функций CarlsonSurvey

·           Ввод и обработка данных съемки;

·           Проектирование котлованов, отвалов;

·           Построение профилей;

·           Вычисление объемов и создание плана горных работ.

2.     Ввод и обработка данных съемки

Ввести данные можно следующими способами:

·           Непосредственно с цифровых нивелиров и электронных тахеометров (Carlson Survey поддерживает форматы данных практически всех известных марок геодезических инструментов);

·           Импортировать данные из файла, предварительно скаченного с прибора (Carlson Survey поддерживает такие форматы, как ACSII (csv, txt), DXF);

·           Ввести данные в ручную, используя электронную таблицу, аналогичную полевому журналу. По мере ввода данных результаты съемки отображаются на экране.

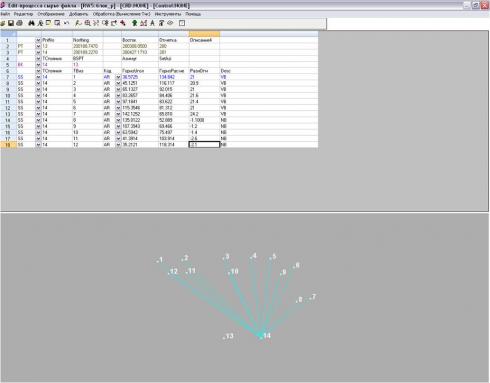

Рис.1 электронная таблица

В процессе обработки данных программа позволяет выполнить уравнивание теодолитных ходов, а так же автоматически отрисовать объекты съемки. Для этого используется специальная команда Поле-Рисунок, которая позволяет автоматически соединять точки с одинаковыми кодами. Кроме этого Carlson Survey включает геодезический калькулятор для создания  точек по углу и расстоянию, делением или интерполяцией объекта, на разного рода пересечениях, по линейно-угловой обратной засечке. По данным съемки программа Carlson Survey позволяет построить  поверхность.  Построенную поверхность можно отобразить горизонталями и поставить на них высотные отметки или в 3D модели.

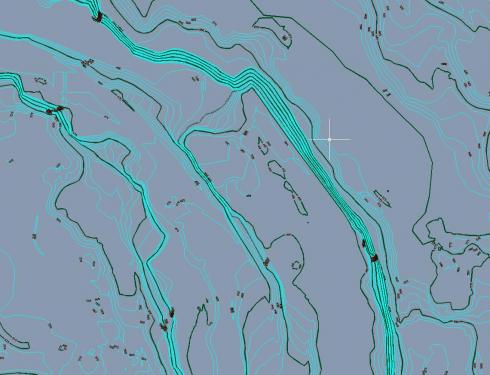

Рис.2 Горизонтали

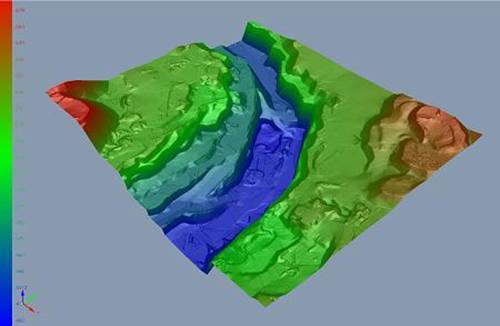

Рис.3 3D Модель поверхности

3.     Проектирование котлованов, отвалов, водоемов, съездов

Проектирование указанных объектов включает построение периметра в плане с последующим указанием уклонов для выемки и насыпей. Автоматически осуществляется построение линий пересечения с данной земной поверхностью. Образованный объект вписывается в поверхность. Возможно создание 3D-модели. Программа может автоматически определять высотные отметки проектируемого объекта с соблюдением баланса земляных работ «выемка – насыпь».

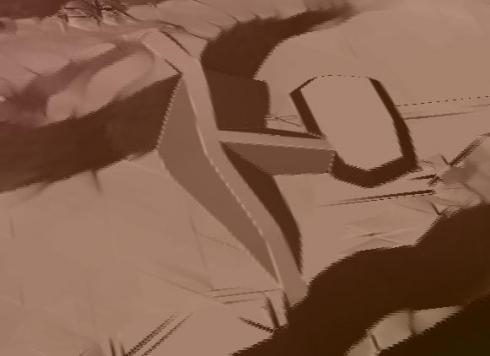

Рис.5 Спроектированные съезды и площадка

Учитывая невысокую стоимость Carlson Survey, его можно рекомендовать для оснащения рабочих мест участковых маркшейдеров, для небольших геодезических компаний и для всех строительных фирм, ведущих изыскания на местности.

4.     Формирование плана горных работ и вычисление объемов

Одной из основных задач маркшейдерской службы является формирование плана горных работ и вычисление объемов отработанных участков. Carlson Survey позволяет пользователю формировать планы автоматически по мере ввода данных съемки. Линии верха и подошвы уступов рисуются с помощью команды  Поле-Рисунок, координатная сетка наносится также по команде Carlson Survey, а штриховка и надписи выполняются уже средствами AutoCAD.

Вычисление объемов в Carlson Survey производится на основе 3D моделей поверхности. Трехмерная модель поверхности в Carlson Survey отображается в виде сеток. Для вычисления объема требуется построить сетки исходной  и конечной поверхности. После чего необходимо указать периметр, внутри которого будет производен подсчёт объема.

Программа устанавливается как самостоятельный продукт со встроенным ядром IntelliCAD или как приложение к AutoCAD, AutoCAD MAP 3D, AutoCAD Civil 3D. Вариант установки зависит от предпочтений пользователя.

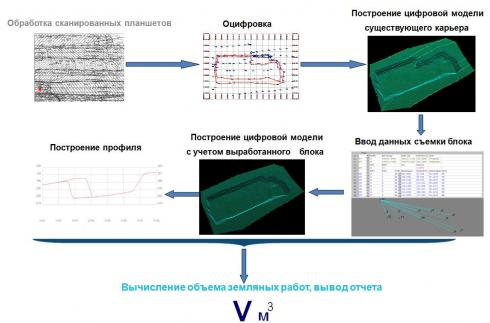

Рис.6 Схема работы при формировании плана горных работ

5.     Построение профилей

Исходными данными для построения профиля являются 3-х мерная модель поверхности и линия, по которой строится профиль. Поверхность строится по данным (точки, структурные линии), которые вводятся на этапе формирования плана горных работ. В качестве линий сечений берут, как правило, параллельные отрезки, проведенные через заданный интервал, хотя рассматриваемые системы позволяют строить профили по любой полилинии. Профиль по текущей поверхности можно совместить с профилями, построенными ранее и, таким образом, получить еще один необходимый графический документ.

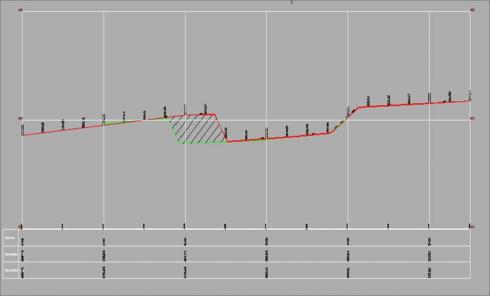

Рис.7 Два профиля: Красный - до разработки блока, зеленый - после разработки.

Заключение

- Использование Carlson Survey позволяет значительно уменьшить цену рабочего места и повысить эффективность вложений;

- Базируясь на ядре AutoCAD, Carlson Survey включает основные команды AutoCAD для черчения и редактирования объектов;

- Помимо того что пользователь может работать в привычной и многофункциональной среде AutoCAD, в Carlson Survey добавлено множество новых типов линий, удобнее стали команды создания и редактирования 3D-полилиний.

- Carlson Survey конвертирует свои горизонтали в объекты типа Горизонталь Autodesk Land Desktop. Такая совместимость позволяет использовать Carlson Survey на этапе обработки и анализа введенных данных, а затем передавать результаты в Autodesk Land Desktop, который располагает мощными инструментами проектирования объектов инфраструктуры.

- с помощью Carlson Survey несложно нарисовать такие элементы генплана, как пересечение дорог, здания, места для парковок, проезды, а также сформировать таблицы прямых/кривых, поставить обозначения.

- профиль дороги Очень интересны включенные в Carlson Survey элементы ГИС. Так, примитивам рисунка могут быть сопоставлена дополнительная ГИС-информация.
