Последовательность операций перепрограммирования

Программирование счётчиков электрической энергии серии  «МЕРКУРИЙ»

МЕРКУРИЙ 200.02 – счётчик активной энергии переменного тока статический многотарифный предназначен для учёта активной электрической энергии в двухпроводных сетях переменного тока напряжением 230 В частотой (50±1) Гц, базовым/максимальным током 5/60 А.

Технические характеристики

-- класс точности      -----        1,0;

-- тип интерфейса     -----       САN;

-- межповерочный интервал (МПИ)     ----      16 лет;

-- отсчётное устройство       -----      восьмиразрядный ЖКИ;

-- средний срок службы до кап. ремонта      -----     30 лет

Для программирования счётчиков серии МЕРКУРИЙ необходимы:

--  ПО «Конфигуратор счётчиков «Меркурий»;

-- преобразователь интерфейса USB в CAN/RS-232/RS-485 и обратно «Меркурий 221»;

--  удлинительUSB;

-- четырёхпроводный кабель длиной не более 50 см (изготавливается специалистом)

После установки на ПК программного обеспечения и драйвера устройства, убедиться в правильности задания виртуального порта через  «Диспетчер устройств». Для проверки достаточно посмотреть, как реагируют светодиоды на корпусе преобразователя интерфейса, на нажатие кнопки «Соединить» в программе «Конфигуратор». Если сразу же после нажатия кнопки оба светодиода перемигиваются, то порт выбран верно и команда от программы «Конфигуратор» доходит до преобразователя.

ВАЖНО:  Если один светодиод постоянно светится, то значит на компьютере не создан виртуальный порт и необходимо переустановить драйвер.

1

1. Последовательность операций перепрограммирования

1.1  Программирование функции «Автоматический переход часов «зима/лето»

1.1.1 Запустить ПО «Конфигуратор счётчиков Меркурий-Универсаль-ный».

1.1.2  Открыть канал связи со счётчиком для чего:

          -- на открывшейся странице «Параметры связи» выбрать тип счётчика из выпадающего списка доступных к выбору моделей счётчиков;

          -- указать сетевой адрес в поле ввода сетевого адреса. Сетевой адрес для счётчиков типа Меркурий 200.02 – шесть последних цифр заводского серийного номера;

          -- поля уровней доступа не активны,  т.к. для программирования однофазных счётчиков не используются;

          -- выбрать тип интерфейса (для счётчиков Меркурий 200.02 это RS485, CAN);

          -- в поле «Эхо» установить галочку, т.к. используется преобразователь интерфейса «Меркурий 221» и зависит от наличия перемычки внутри корпуса преобразователя. В данном случае перемычка установлена. При использовании универсального оптопорта «ПУМА» галочку необходимо снять;

          -- указать настройки СОМ  порта: номер порта устанавливается в соответствии с номером, указанным в Диспетчере устройств;

          -- «Скорость обмена» на заводе для всех счётчиков программируется на значение 9600 бод;

          -- остальные значения: «Четность», «Время ожид. отв.», «Системный таймаут», «Множ. сист. таймаута» рекомедуется оставить по умолчанию;

          -- кликнуть по кнопке «Соединить»;

          -- в случае успешного открытия канала связи программа перейдёт на вкладку «Служебная» и отобразит параметры и установки опрашиваемого счётчика;

          -- перейти на вкладку «Время»;

          -- кликнуть по кнопке «Прочитать».  Если в поле «Автоматический перевод часов» установлена галочка, то это означает, что переход на зимнее/летнее время применяется. Для отмены перехода необходимо убрать галочку-флажок и кликнуть по кнопке «Записать». Проверить результат программирования прочитав из счётчика записанные параметры кликнув по кнопке «Прочитать»;

          -- убедиться в правильности установленных (изменённых) параметров.

После выполнения  вышеперечисленных операций, отключить интерфейс  от счётчика, выключить ПК, закрыть крышку счётчика закрутив два винта или защёлкнув два замка и опломбировать крышку.

1.2.4  Для проверки исправности литиевой батареи энергонезависимой памяти необходимо проверить сохранение хода времени в счётчике при снятом напряжении:

-- прочитать установленное в счётчике время (при отличии от текущих - скорректировать);

--  снять напряжение питания со счётчика;

--  по истечении 10 минут подать напряжения питания на счётчик;

--  прочитать установленное в счётчике время;

--  при несоответствии прочитанного времени и текущего батарея подлежит замене в ремонтной организации. При гарантийном случае счётчик подлежит замене на исправный.

1.2  Изменение тарифного расписания

1.2.1  Открыть вкладку «Тарифы».

1.2.2  На открывшейся странице расположены три поля.

          -- в поле «Тарификатор» кликнуть по кнопке «Прочитать» и убедиться в количестве тарифов, которые установлены в счётчике;

          -- перейти в поле «Тарифное расписание» и нажав на кнопку с кружочком (второй снизу) «Прочитать тарифное расписание из счётчика» проверить соответствие установленного тарифного расписания (ТР)  действующему на момент программирования;

          -- для изменения ТР необходимо нажать на верхнюю кнопку с кружочком «Прочитать тарифное расписание с диска» и из появившегося списка файлов выбрать необходимый и нажать на кнопку «Открыть». В поле тарифного расписания появится информация о ТР, которое необходимо установить;

          -- затем нажать на нижнюю кнопку с кружочком «Записать тарифное расписание в счётчик»  произвести запись ТР;

          -- после окончания записи снова нажать на кнопку с кружочком (второй снизу) «Прочитать тарифное расписание из счётчика» и убедиться в правильности установки необходимого ТР.

1.2.3 Для изменения тарифного расписания с двухзонного на трёхзонное или наоборот необходимо:

          -- в поле «Тарификатор» поставить точку в необходимом кружочке количества тарифов и нажать на кнопку «Записать». После записи убедиться в правильности записи нажав на кнопку «Прочитать»;

          -- для изменения ТР необходимо нажать на верхнюю кнопку с кружочком «Прочитать тарифное расписание с диска» и из появившегося списка файлов выбрать необходимый и нажать на кнопку «Открыть». В поле тарифного расписания появится информация о ТР, которое необходимо установить;

          -- затем нажать на нижнюю кнопку с кружочком «Записать тарифное расписание в счётчик»  произвести запись ТР;

          -- после окончания записи снова нажать на кнопку с кружочком (второй снизу) «Прочитать тарифное расписание из счётчика» и убедиться в правильности установки необходимого ТР;

          -- перейти на вкладку «Индикация» и установить (или убрать) галочку-флажок в номере тарифа, который необходимо добавить или убрать;

          -- нажать на кнопку «Записать». После записи убедиться в правильности записи нажав на кнопку «Прочитать».

После выполнения  вышеперечисленных операций, отключить интерфейс  от счётчика, выключить ПК, закрыть крышку счётчика закрутив два винта или защёлкнув два замка и опломбировать крышку счётчика.

Программирование счётчиков электрической энергии серии  «ПУМА»

ПУМА 103.1 (103.3) – счётчик ватт-часов активной энергии переменного тока статический, непосредственного включения  многотарифный предназначен для учёта активной электрической энергии в двухпроводных сетях переменного тока напряжением 230 В частотой (50±2,5) Гц, базовым/максимальным током 5/30 А или 5/50 А или 5/70 А (обозначается на щитке счётчика).

Технические характеристики

--  класс точности      -----        1,0 или 2,0;

--  тип интерфейса     -----      оптопорт;

--  межповерочный интервал (МПИ)     ----      16 лет;

--  отсчётное устройство       -----      восьмиразрядный ЖКИ;

--  средний срок службы до кап. ремонта      -----     30 лет

Для программирования счётчиков серии ПУМА  необходимы:

--  ПО «Конфигуратор  «ПУМА»;

--  конвертор USB – оптопорт счётчика ПУМА.

После установки на ПК программного обеспечения и драйвера устройства, подключить конверторUSB – оптопорт к одному из портовUSB ПК (на оптическом устройстве конвертора должен загореться светодиод) и убедиться в правильности задания виртуального порта через  «Диспетчер устройств».

                                                                6

МЕРКУРИЙ 206 –    счётчик электрической энергии переменного тока многотарифный предназначен для учёта активной и реактивной электрической энергии в двухпроводных сетях переменного тока напряжением 230 В частотой (50±1) Гц, базовым/максимальным током 5/60 А.

Технические характеристики и возможности

-- класс точности при измерении активной энергии    -----        1,0;

-- класс точности при измерении реактивной энергии    -----    2,0;

-- тип интерфейса -----  оптопорт в любой модификации, дополнитель-но RS-485 (САN);

-- управление режимами индикации через фотодиод оптопорта;

-- количество тарифов    ------   4;

-- межповерочный интервал (МПИ)     ----      16 лет;

-- отсчётное устройство       -----      восьмиразрядный ЖКИ;

-- средний срок службы до кап. ремонта      -----     30 лет

Для программирования счётчиков модели МЕРКУРИЙ 206 необходимы:

--   ПО «Конфигуратор счётчиков «Меркурий»;

--  устройство сопряжения оптическое УСО-2 производства ФНПЦ НПО им М.В. Фрунзе.

Особенности программирования счётчиков модели Меркурий 206

          -- запустить ПО «Конфигуратор счётчиков Меркурий-Универсальный;

          -- для открытия канала связи со счётчиком на открывшейся странице «Параметры связи» выбрать тип счётчика из выпадающего списка доступных к выбору моделей счётчиков;

          -- указать сетевой адрес в поле ввода сетевого адреса. Сетевой адрес для счётчиков модели Меркурий 206 – восемь цифр заводского серийного номера;

          -- выбрать тип интерфейса (для счётчиков модели Меркурий 206 установить  оптопорт.

Все остальные операции аналогичны операциям перепрограммирования счётчика Меркурий 200.02.

После успешного выполнения операций по перепрограммированию , отсоединить УСО-2 от счётчика и выключить ПК.

1.2  Изменение тарифного расписания

1.2.1  Открыть вкладку «Тарифное расписание».

1.2.2 Для считывания ТР, установленного в счётчик, необходимо:                              --  установить адрес счётчика в окне адреса и набрать пароль;

       -- кликнуть по кнопке «Открыть» затем кликнуть по кнопке «Считать». При правильно набранном номере счётчика и пароля,  появится информация о ТР, а в строке состояния (внизу рабочего поля слева) появится сообщение -  «Обмен завершён успешно».

1.2.3 Для изменения ТР с двухзонного на трёхзонное или наоборот необходимо:

          -- в программном меню «Файл» выбрать пункт «Считать» и загрузить в конфигуратор «Пума» файл необходимого ТР с расширением « ⃰ .pum»;

          -- установить адрес счётчика в окне адреса и набрать пароль. Открыть канал связи нажав на кнопку «Открыть»;

          -- при правильно набранном номере счётчика и пароля в строке состояния (внизу рабочего поля слева) появится сообщение -  «Канал открыт»;

       -- нажать на кнопку «Записать». После записи убедиться в правильности записи нажав на кнопку «Прочитать»;

       -- перейти на вкладку «Режимы индикации» и установить (или убрать) галочку-флажок в номере тарифа, который необходимо добавить или убрать;

       -- нажать на кнопку «Записать». После записи убедиться в правильности записи нажав на кнопку «Прочитать».

1.2.4  Для проверки исправности литиевой батареи энергонезависимой памяти необходимо проверить сохранение хода времени в счётчике при снятом напряжении:

-- прочитать установленное в счётчике время (при отличии от текущих - скорректировать);

-- снять напряжение питания со счётчика;

-- по истечении 30 минут подать напряжения питания на счётчик;

-- прочитать установленное в счётчике время;

-- при несоответствии прочитанного времени и текущего батарея подлежит замене в ремонтной организации. При гарантийном случае счётчик подлежит замене на исправный.

                                                       8

1. Последовательность операций перепрограммирования

1.1  Программирование функции «Автоматический переход часов «зима/лето»

1.1.1  Запустить ПО «Конфигуратор «ПУМА».

1.1.2  Открыть канал связи со счётчиком для чего:

          -- совместить оптопорт конвертора с оптическим входом счётчика (элипсообразное отверстие на лицевой панели счётчика слева от ЖКИ) таким образом, чтобы светящийся светодиод находился сверху. При правильном совмещении должен загореться нижний светодиод;

          --  на рабочем поле программы выбрать вкладку «Сервис»;

          -- указать настройки СОМ  порта - номер порта устанавливается в соответствии с номером, указанным в Диспетчере устройств;

          -- указать адрес счётчика в окне ввода адреса. Адрес счётчика для счётчиков «ПУМА» – две последние цифры заводского серийного номера. Если номер заканчивается на 00, то необходимо набрать «100»;

          -- в поле «Пароль» набрать все заглавные буквы А в английском шрифте (АААААААААААА до заполнения строки);

          -- кликнуть по кнопке «Открыть». При правильно набранном номере счётчика и пароля, в поле «Пароля» вместо букв А появятся символы в виде звёздочек (  ⃰⃰ ⃰ ⃰ ⃰ ⃰ ⃰ ⃰ ⃰ ⃰ ), а в строке состояния (внизу рабочего поля слева) появится сообщение -  «Канал открыт».

ВАЖНО:  после открытия канала связи для записи данных в счётчик при отсутствии обмена данными более 20 секунд, канал связи будет закрыт. Для повторного открытия канала связи необходимо снова набрать пароль и кликнуть по кнопке «Открыть».

          -- кликнуть по кнопке «Считать».  Если в поле «Переход на летнее время» установлена галочка, то это означает, что переход на зимнее/летнее время применяется. Для отмены перехода необходимо убрать галочку-флажок и кликнуть по кнопке «Записать». Проверить результат программирования прочитав из счётчика записанные параметры кликнув по кнопке «Прочитать». При этом автоматически произойдёт коррекция хода часов счётчика с системным временем ПК;

          -- при правильно набранном номере счётчика и пароля, в соответствующих окнах рабочего поля вкладки «Сервис» появится информация, а в строке состояния (внизу рабочего поля слева) появится сообщение -  «Обмен завершён успешно».

                                                                7

          -- если в окне «Переводить зимнее/летнее время» установлена галочка, то это означает, что переход на зимнее/летнее время применяется. Для отмены перехода необходимо убрать галочку-флажок и кликнуть по кнопке «Записать» в группе «Параметры». Проверить результат программирования прочитав из счётчика записанный параметр кликнув по кнопке «Прочитать;

          -- для коррекции даты и времени необходимо установить галочки-флажки в соответствующих окнах слева и нажать кнопку «Записать» в группе «Дата/Время»;

          -- проверить результат программирования прочитав из счётчика записанные параметры кликнув по кнопке «Прочитать» в группе «Дата/Время».

             При низком заряде батареи энергонезависимой памяти в строке состояния (внизу рабочего поля) появится запись «Низкий заряд батареи», а на экране ЖКИ периодически будет появляться информация «Error 1». В данном случае счётчик подлежит замене или отправке  в ремонтную организацию с последующей поверкой.

1.2  Изменение тарифного расписания

1.2.1  Открыть вкладку «Сезоны и тарифы».

1.2.2  Выполнить следующие операции:

          -- кликнуть по кнопке «Считать» в группе «Параметры» в правой части рабочего поля программы и проверить соответствие установленного тарифного расписания (ТР)  действующему на момент программирования;

          -- для изменения ТР необходимо нажать на кнопку в виде открывшейся папки с зелёной стрелкой «Считать из файла» и из появившегося списка файлов выбрать необходимый и дважды кликнуть левой кнопкой мыши;

          -- затем нажать на  кнопку «Записать» в группе «Параметры» и произвести запись ТР;

          -- после окончания записи нажать на кнопку «Считать» в группе «Параметры» и убедиться в правильности установки необходимого ТР.

1.2.3 При изменении тарифного расписания с двухзонного на трёхзонное или наоборот провести операции по п.п. 1.2.2.

   Установки режимов индикации в счётчике «Гранит – 2» не требуется.

                                                      10

Программирование счётчиков электрической энергии «ГРАНИТ – 2»

ГРАНИТ – 2 – счётчик статический непосредственного включения многотарифный предназначен для автономного раздельного учёта в тарифных зонах суток активной электрической энергии в однофазных двухпроводных сетях переменного тока напряжением 220 В, базовым/максимальным током 5/60 А.

Технические характеристики

--  класс точности      -----        1,0;

--  тип интерфейса    -----        RS-232;

--  межповерочный интервал (МПИ)     ----      16 лет;

--  средний срок службы до кап. ремонта      -----     32 года

Для программирования счётчиков ГРАНИТ – 2  необходимы:

--  ПО «Internal_grpz»;

       --  проводной интерфейс RS-232

1. Последовательность операций перепрограммирования

1.1  Программирование функции «Автоматический переход часов «зима/лето»

1.1.1  Запустить ПО «Internal_grpz».

Установки драйвера устройства не требуется, т.к. задействуется последовательный порт СОМ 1.

1.1.2  Подсоединить проводной интерфейс к ПК к разъёму RS-232.

1.1.3  Открыть канал связи со счётчиком для чего:

          -- на рабочем поле программы выбрать вкладку «Прочие параметры»;

          --  указать адрес счётчика в окне «Сетевой адрес». Адрес счётчика    «0». При этом в поле «Адресация» необходимо обозначить точкой «Сетевой адрес»;

          --  в поле «Пароль» набрать 1234;

          -- кликнуть по кнопке «Считать» в группе «Параметры» в правой части рабочего поля программы. При правильно набранном адресе и пароле, в строке состояния (внизу рабочего поля) появится заводской номер подключенного счётчика;

1. Последовательность операций перепрограммирования

с помощью программы MConfig

1.1  Изменение тарифного расписания

1.1.1  Запустить ПО. На экране появится основное окно.

1.1.2  Открыть канал связи со счётчиком для чего:

          -- необходимо выбрать и настроить порт ПК для работы со счётчиком. В главном меню выбрать пункт «Настройки» и нажать на подпункт «Порт». Появится диалоговое окно;

          -- указать номер СОМ  порта, к которому подключен счётчик - номер порта устанавливается в соответствии с номером, указанным в Диспетчере устройств. Скорость соединения будет определена автоматически;

          -- закрыть диалоговое окно;

          -- выбрать пункт меню «Действия» и далее подпункт «Связь со счётчиком»;

          -- в появившемся окне выбрать уровень доступа 2;

          -- в поле «Локальный счётчик» установить галочку-флажок;

          -- в поле «Ввод пароля» установить «Шестнадцатиричный» и в окне «Пароль доступа» набрать до заполнения строки все буквы ffffffff;

          -- кликнуть по кнопке «Соединение». При правильно выбранном уровне доступа и пароле, откроется окно параметров счётчика. Параметры счётчика объединены по группам. Для внесения изменений в какой либо параметр, необходимо нажать кнопку в соответствующей группе.

При успешной передаче данных об изменении на кнопке появится пиктограмма – V зелёного цвета. При ошибке – Х. Если параметр был уже передан за текущий сеанс связи, то отображается пиктограмма в виде чёрного треугольника в пунктирном контуре.

Также после успешного подключения к счётчику появится вкладка «Показатели/События», открыв которую можно прочесть срезы за месяц (показания), события.

1.1.3 Для изменения тарифного расписания необходимо выбрать пункт меню «Действия» и строку «Загрузить тарификатор». Появится окно, в котором нужно выбрать необходимое тарифное расписание региона (окно с выпадающим списком «Тарифный план»).

Далее выполнить следующие действия:

-- нажать кнопку «Сформировать файл»;

                                                                12

Программирование счётчиков электрической энергии

СОЭ – 55/60Ш – Т – 312 (415)

Счётчики однофазные статические СОЭ – 55/60Ш предназначены для измерения активной электрической энергии в двухпроводных цепях переменного тока номинальной частотой      50 Гц.

Технические характеристики

          --  номинальное напряжение     -----    220 В;

          --  базовый ток       ------         5 А;

          --  максимальный ток       ------         60 А;

--  класс точности      -----        1,0;

--  тип интерфейса    -----        RS-232 (СОЭ-55/60Ш-Т-312),

                                                    RS-485 (СОЭ-55/60Ш-Т-415);

--  количество тарифов       ------       до 8;

--  межповерочный интервал (МПИ)     ----      16 лет;

--  средний срок службы до кап. ремонта      -----     32 года

Для программирования счётчиков СОЭ – 55/60Ш – Т … необходимы:

--  ПО  MConfig v.2.15 для счётчиков, у которых в обозначении штрих кода на щитке счётчика имеется обозначение МС;

--  ПО ЕС версии ЕС 2.24 для счётчиков, у которых в обозначении штрих кода на щитке счётчика имеется обозначение ЕС;

--  ПО RS – rull версии 2.6.55b Lite для счётчиков, у которых в обозначении штрих кода на щитке счётчика имеется обозначение RS.

--   преобразователь интерфейса USB-RS485, RS232u;

--   кабель длиной не более 50 см (изготавливается специалистом).

После установки на ПК соответствующего ПО и драйвера устройства, подключить счётчик к ПК через преобразователь интерфейса по схеме, указанной в паспорте счётчика.

                                                                11

При отсутствии ошибок, файл сформируется в памяти ПК. Если объём превысит 500 байт, будет сообщение об ошибке. Иначе станет доступна кнопка «Загрузить файл» для загрузки в счётчик;

-- нажать кнопку «Загрузить файл». Тарифное расписание запишется в памяти счётчика;

-- убедиться в правильности установленного тарифного расписания для чего открыть вкладку «Тарификатор» > «Тарифные расписания», где будет видно, какое тарифное расписание установлено – в верхнем поле в виде графика, в нижнем поле в виде таблицы.

Отключить интерфейс от счётчика. Выключить ПК и произвести опломбировку крышки счётчика.

                                                      13

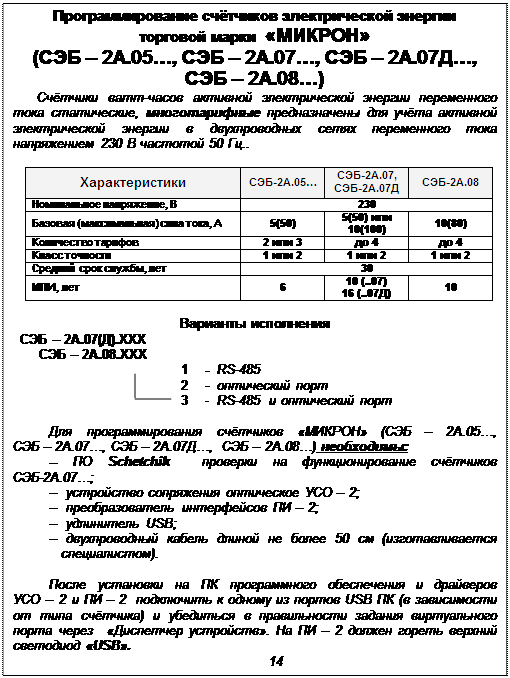

1. Последовательность операций перепрограммирования

1.1  Программирование функции «Автоматический переход часов «зима/лето»

1.1.1  Запустить ПО «Schetchik».

1.1.2  Открыть канал связи со счётчиком для чего:

          -- в программном меню открыть вкладку «Программа» и нажать строку «Параметры порта»;

          -- указать настройки СОМ  порта - номер порта устанавливается в соответствии с номером, указанным в Диспетчере устройств;

          -- выбрав указанный в Диспетчере устройств СОМ порт, кликнуть по кнопке «ОК» затем по кнопке «Закрыть»;

          -- в программном меню открыть вкладку «Счётчики» и нажать строку «Добавление счётчика»;

          -- в открывшемся поле в верхнем окне «Пароль для чтения и записи» с выделенными нулями набрать вместо последних трёх нулей три последние цифры заводского номера счётчика;

          -- нажать кнопку «Тест связи»;

          -- об успешном установлении связи со счётчиком свидетельствует мигание красной строки «Связь установлена»;

          -- нажать кнопку «Добавить» и затем «Закрыть»;

          -- в программном меню открыть вкладку «Чтение данных» и нажать строку «Тест счётчиков»;

          -- в открывшемся поле нажать клавишу «Загрузить файл проверки» и из появившегося списка файлов выбрать необходимый файл тарифного расписания. Нажать кнопку «Открыть» и «ОК»;

          -- нажать клавишу «Запуск». ПО произведёт чтение данных, установленных в счётчике;

          -- нажать на вкладку «Результат теста» и убедиться в соответствии или несоответствии загруженного файла с установленными данными в счётчике. В графах открывшейся таблицы «Да» - означает соответствие параметра, «Нет» в выделенном жёлтом окне означает несоответствие.

                                                      15

Программирование счётчиков электрической энергии компании ТАЙПИТ  «НЕВА МТ 1»

НЕВА МТ 1         – счётчики электрической энергии переменного тока однофазные  многотарифные предназначены для измерения и учёта потреблённой активной энергии в однофазных сетях переменного тока дифференцированно по временным зонам суток.

Технические характеристики

--  класс точности      -----        1;

--  номинальное напряжение, В      -----     220 ± 20 %;

--  базовый ток, А        -----        5;

--  максимальный ток, А        -----        60, 80, 100;

--  количество тарифов, не менее     -----       4;

--  тип интерфейса     -----      оптопорт;

--  межповерочный интервал (МПИ)     ----      16 лет;

--  отсчётное устройство       -----      восьмиразрядный ЖКИ;

--  средний срок службы, лет, не менее      -----     30 лет

Для программирования счётчиков серии НЕВА  необходимы:

--  ПО параметризации счётчиков НЕВА МТ «Neva Write;

--  конвертор USB/IRDA38 kHz;

--  удлинитель USB.

После установки на ПК программного обеспечения и драйвера устройства, подключить конвертор USB/IRDA38 kHz через удлинитель к одному из портовUSB ПК (на оптическом устройстве конвертора должен загореться светодиод) и убедиться в правильности задания виртуального порта через  «Диспетчер устройств».

                                                      17

1.2  Изменение тарифного расписания

1.2.1   Исходное состояние:  ПО Schetchik запущено, канал связи открыт.

1.2.2   Далее выполнить следующие операции:

          --  нажать кнопку «Запись данных»;

       -- откроется информационное поле для задания (изменения) параметров счётчика;

          -- нажать клавишу «Загрузить данные из файла» со значком открывшейся папки и из появившегося списка файлов выбрать файл тарифного расписания, которое необходимо установить. Нажать кнопку «Открыть» и «ОК»;

          -- в информационном поле установит галочки в окнах: «Режимы индикации по тарифам», «ЖКИ» при условии жидкокристаллического индикатора, или «ОУ» - при механическом отсчётном устройстве, «Тарифный план», при необходимости коррекции даты и времени установить галочку в окне «Текущее время и дата»;

          -- нажать клавишу «Записать данные в счётчик». ПО произведёт запись установленных данных. После появления диалогового окна «Данные отправлены» нажать «ОК»;

          -- в программном меню открыть вкладку «Чтение данных» и нажать строку «Тест счётчиков»;

          -- в открывшемся поле нажать клавишу «Загрузить файл проверки» и из появившегося списка файлов выбрать файл установленного тарифного расписания. Нажать кнопку «Открыть» и «ОК»;

          -- нажать клавишу «Запуск». ПО произведёт чтение данных, установленных в счётчике;

          -- нажать на вкладку «Результат теста» и убедиться в соответствии или несоответствии загруженного файла с установленными данными в счётчике. В графах открывшейся таблицы «Да» - означает соответствие параметра, «Нет» в выделенном жёлтом окне означает несоответствие.

          Если в таблице во всех графах стоит «Да», то тарифное расписание установлено верно.

          Отключить интерфейс от счётчика или УСО – 2. Выключить ПК и произвести опломбировку крышки счётчика (для счётчиков с интерфейсом RS-485).

                                                      16

Примечание:  при записи параметров в счётчик необходимо периодически обращать внимание на индикацию разрешения записи. В случае отсутствия символа в виде открытого замка необходимо повторно нажать кнопку разрешения записи.

1.2  Изменение тарифного расписания

1.2.1   Исходное состояние:  ПО «Neva Write» запущено, канал связи открыт.

1.2.2   Далее выполнить следующие операции:

          --  открыть вкладку «Тарификация»;

       --  в программном меню нажать кнопку «Считать тарифный план из электросчётчика». ПО произведёт считывание тарифного расписания, установленного в счётчике;

          --  в случае успешного считывания информации в полях «Тарифный план на год» и «Тарифное расписание» отобразится информация, а внизу появится графическое изображение тарифного расписания;

--  далее нажать на кнопку-значок «Загрузить тарифный план из файла»;

--  из появившегося списка файлов выбрать необходимый для установки и нажать «Открыть»;

--  нажать кнопку разрешения программирования на счётчике и затем нажать на программной строке кнопку-значок «Записать тарифный план в электросчётчик». ПО произведёт запись тарифного расписания;

--  убедиться в правильности установки ТР,  нажав на кнопку-значок «Считать тарифный план из электросчётчика».

В случае успешной записи закрыть кнопку разрешения программирования заглушкой, установить верхнюю крышку счётчика, отсоединить оптопорт и выключить ПК.

                                                      19

1. Последовательность операций перепрограммирования

1.1  Программирование функции «Автоматический переход часов «зима/лето»

1.1.1  Запустить ПО «Neva Write».

1.1.2  Открыть канал связи со счётчиком для чего:

          -- открыть вкладку «Соединение». В окне с выпадающим списком выбрать необходимый СОМ порт;

          -- в группе «Идентификация прибора» в окне «Адрес» набрать        12 нулей (000000000000), в окне «Пароль» 8 нулей (00000000). Нажать клавишу установки связи с прибором;

          --  в случае успешной установки связи со счётчиком в окнах «Изготовитель» и «Устройство» появится информация, а на клавише установки связи со счётчиком появится надпись «Связь со счётчиком установлена;

          -- перейти на вкладку «Установки» и в программной строке сверху нажать левую кнопку с символом i «Считать информацию из электросчётчика». ПО произведёт считывание информации. При этом адрес и пароль не набирается;

          -- оценить информацию, прочитанную из электросчётчика. Если переход на сезонное время установлен, то в окне «Перехода на летнее время» будет запись «Применяется»;

          -- сверить текущую дату и ход часов с индикацией электросчётчика.

1.1.3      Для отмены функции автоматического перехода на сезонное время необходимо:

          -- снять верхнюю крышку электросчётчика;

          -- нажать кнопку разрешения программирования, расположенную слева под заглушкой. На дисплее счётчика появится символ в виде открытого замка, свидетельствующий о разрешении записи;

          -- в окне «Разрешение» выбрать «Не применяется» и нажать кнопку «Записать» в группе «Перехода на летнее время». ПО произведёт запись установленного параметра;

          -- убедиться в правильности установки параметра нажав на кнопку с символом i «Считать информацию из электросчётчика»;

          -- для коррекции хода часов и даты необходимо в группе «Текущее время и дата» установить галочку в окне «Системное время» и нажать кнопку «Записать». Сверить установленную дату и ход часов с индикацией счётчика.

                                                                18

Конфигурация отображения информации на ЖКИ в соответствии с тарифными расписаниями

Однотарифный режим

Двухтарифный режим

Трёхтарифный режим

21

1.3  Программирование счётчиков НЕВА МТ 1 при помощи ПО параметризации счётчиков НЕВА МТ «Neva Write»             (обновлённая версия);

1.3.1  Запустить ПО «Neva Write» обновлённую версию.

1.1.2  Открыть канал связи со счётчиком для чего:

          --  в левом верхнем углу нажать клавишу «Соединение»;

          -- откроется диалоговое окно «Настройка соединения», в котором необходимо в окне «Порт» выбрать СОМ порт, соответствующий установленному в «Диспетчере устройств»;

          -- в окне «Тип соединения» выбрать из выпадающего списка устройств тип подключенного устройства. Нажать кнопку «Запомнить»;

          --  нажать клавишу «Прочитать» - «Всё». В этом случае проверка типа счётчика произойдёт автоматически, а также будут считаны параметры счётчика, тарифные расписания и конфигурация отображения информации на ЖКИ. Программа считывает только те тарифные скрипты, которые задействованы в счётчике;

          --  поля, отмеченные звёздочкой (например «Время и дата»⃰ ) сохраняются в файле для дальнейшего использования параметров для параметризации других счётчиков.

           Запись параметров, тарифных расписаний, календаря и специальных дней доступна только после проверки типа счётчика или чтения всех параметров счётчика.

                                                      20

СХЕМЫ ПОДКЛЮЧЕНИЯ СЧЁТЧИКОВ
