Вступление

Думаем, многие читатели обрадуются появлению или, вернее сказать, возвращению на страницы лаборатории обзоров компонентов СЖО. И действительно, это не сон, на подходе уже три статьи.

В основном мы будем рассматривать эффективность процессорных водоблоков, занося их результаты в общую сравнительную таблицу. Что касается ватерблоков полного покрытия для видеокарт, то с ними ситуация сложнее и ничего обещать пока не будем. В перспективе ожидаются тесты помп. Кроме того, вас ждет рассказ и об остальных компонентах СЖО, которые будут участвовать в обзорах.

Но все это потом, сейчас мы лишь протестируем несколько комплектующих Raijintek и оформим вводную статью в данном направлении. В обсуждении я буду ждать ваших комментариев и пожеланий относительно методики. А пока вернемся к главным героям.

В принципе, мною заказывались только резервуары для проектов, но попутно решил ухватить помпу, ватерблок и жидкость, ибо на тот момент предложение было выгодным – всего $152. Правда, пришлось изрядно напрячь друга, пока он был в Бангкоке, за что я ему искренне благодарен. Ну и посылку пришлось ждать долго.

Обзор Raijintek Atlantis DIY

Если говорить о Raijintek, то мне импонирует этот производитель. Да и последние его модели, побывавшие в лаборатории, оставили приятное впечатление, особенно в случае СЖО. Но одно дело – замкнутая «водянка» (Raijintek Triton), и другое – полноценная система жидкостного охлаждения. Пока что скажу, что появление нового игрока на данном рынке – хороший знак.

Правда, до сих пор неясно, будут ли новые компоненты в нынешних условиях представлены на отечественном рынке. Но ответ на вопрос – стоит ли ждать их появления у нас – мы узнаем по итогам тестирования.

Резервуар

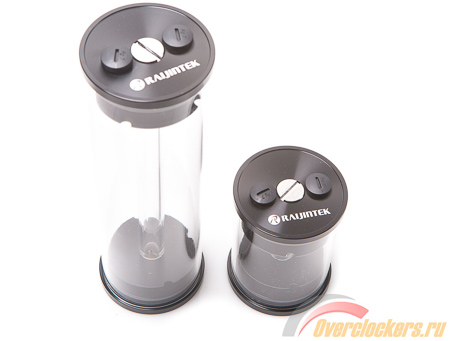

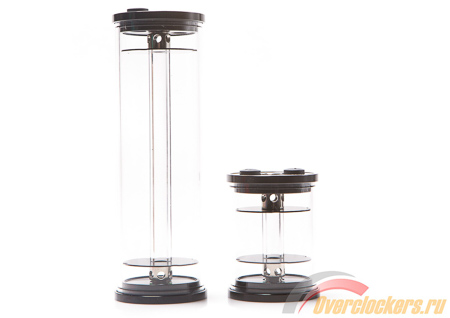

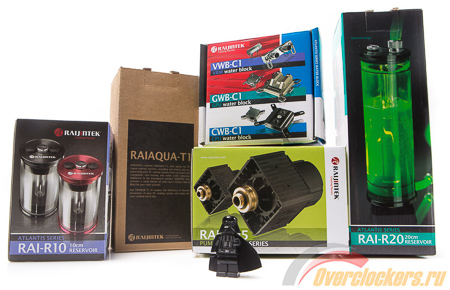

Начнем с резервуаров RAI-R20 и RAI-R10, которые предназначались для моих проектов «GT780» и «Witcher». О самих проектах вы узнаете в скором будущем, а пока продолжим осмотр.

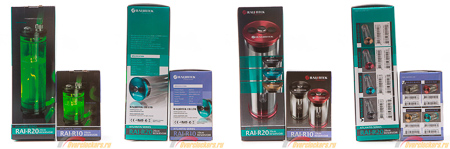

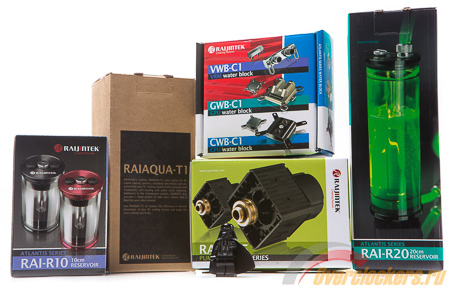

Обе модели поставляются в небольших коробках, с описанием характеристик. Судя по одной из боковин, можно узнать, что помимо черного цвета есть еще три цветовые модификации: красный, золотой и бирюзовый (голубой).

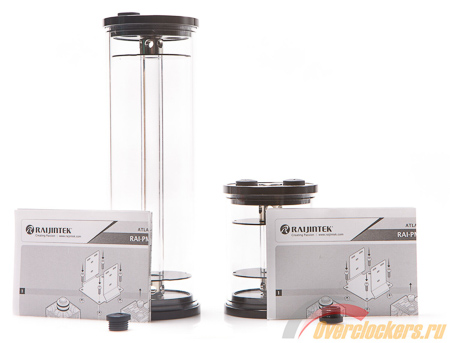

В комплекте с резервуарами идут инструкции, три пластиковых и одна металлическая заглушки с резьбой G1/4. Все заглушки изначально предустановлены.

Материалы, из которых выполнены резервуары – акрил и анодированный алюминий разных цветов. Диаметр колб равен 64 мм, высота – 205 мм для RAI-R20 и 100 мм для RAI-R10.

И тут сразу же возвращаемся к вопросу о совместимости алюминия и меди в контуре. Все знают, что это даст гальваническую пару. И выбор алюминия для конструкции резервуара сомнительная идея. Но если алюминий анодированный, он получает большую защиту, возможно, вероятность гальванизации будет меньше.

К тому же, подавляющее большинство необслуживаемых СЖО состоят из медного основания и алюминиевого радиатора. А случаев, связанных с гальванизацией, у подобных решений не наблюдается. Кроме того, если следить за новостями в мире моддинга, то небезызвестный производитель Thermaltake выпустил целую линейку компонентов СЖО, где наряду с медными ватерблоками идут алюминиевые радиаторы.

Видимо, данный вопрос требует изучения с практической стороны. Особенно в случае с анодированным алюминием.

Важными параметрами резервуаров являются масса и вместительность. Масса RAI-R20 равна 300 г, а объем жидкости, который он максимально может вместить – 400 мл. Для RAI-R10 эти значения 220 г и 200 мл соответственно.

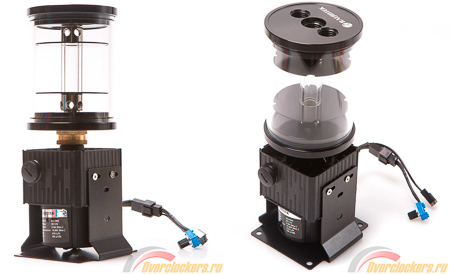

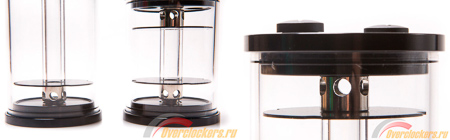

Особый интерес у меня вызвало необычное внутреннее строение данных колб. У каждой в самом центре находится акриловая трубка диаметром ~13 мм. На трубке по обе стороны присутствуют металлические кольца с отверстиями для забора жидкости. А между ними находятся разделительные пластины в форме окружности с выемками по краям.

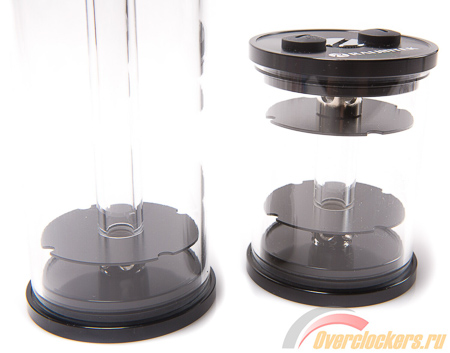

Принцип работы внутреннего строения резервуара заключается в том, что через центральную акриловую трубку происходит всасывание жидкости, поступающей через отверстия в металлических кольцах на ее концах. Круглые пластины теоретически предотвращают попадание пузырьков в контур.

Резервуар неразборный, металлические крышки соединены между собой акриловой трубкой, что находится внутри в центре. Герметизация соединения между крышкой и колбой достигается с помощью резиновой прокладки.

Сама конструкция выглядит интересно, можно сказать, даже красиво, но требует проверки на деле.

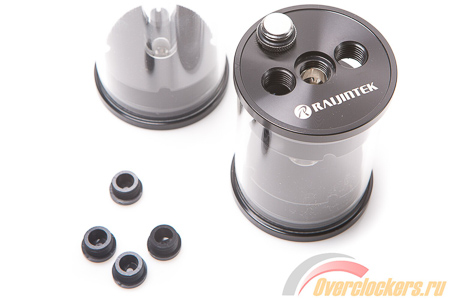

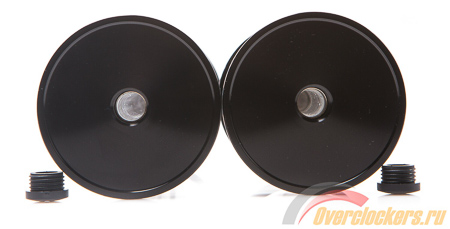

На верхней крышке RAI-R20 и RAI-R10 присутствуют три отверстия под фитинги с резьбой G1/4.

Из них пригодны и стоит использовать только крайние, поскольку если установить шланг с входящей жидкостью в центральное отверстие, то поток будет идти напрямую в помпу, игнорируя внутреннее разделение, и от воздушных пузырьков будет избавиться сложнее.

На дне резервуаров есть только одно отверстие с резьбой G1/4.

Помпа

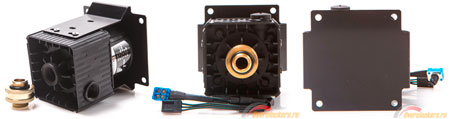

Модель RAI-PM5 показалась мне очень знакомой. И действительно, я уже встречался с подобным водяным насосом, но немного в другом воплощении – SC-600.

Но Raijintek RAI-PM5 заметно отличается от SC-600. Судя по всему, с ней хорошенько поработали. Теперь она поставляется в нормальной упаковке, на которой приводятся ее характеристики.

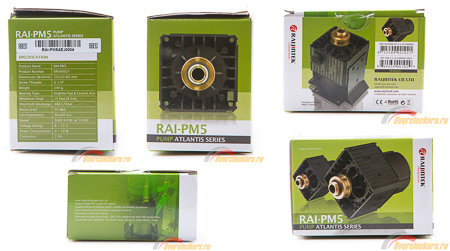

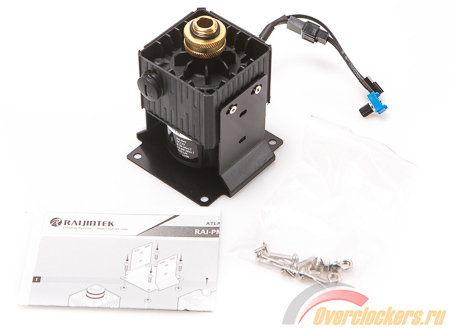

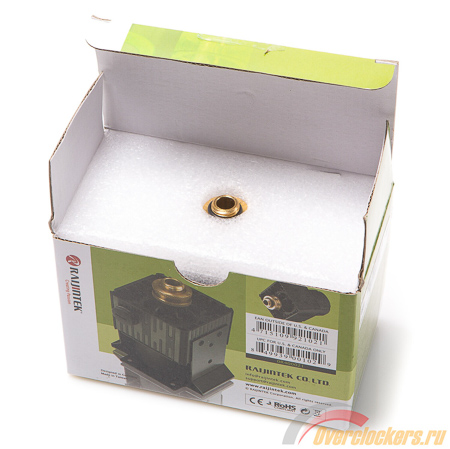

Сама помпа надежно упакована и защищена от повреждений в процессе транспортировки.

В комплект поставки входит инструкция и винты с гайками для крепления устройства.

В отличие от «голой» SC-600, RAI-PM5 содержит в своем составе более-менее сносный топ, латунный надежный соединитель с внешней резьбой G1/4, крепление для установки в корпус и встроенный регулятор оборотов.

При тестировании SC-600 у меня возникали вопросы, что она может, какие у нее характеристики, и что будет, если она прикажет долго жить. С ее улучшенным воплощением RAI-PM5 такого нет. Ниже приведена сравнительная таблица с характеристиками помпы Raijintek и популярных моделей D5 / DDC.

Но при подключении Raijintek RAI-PM5 к 12 В она завелась на 5400 об/мин, что практически в два раза выше, нежели заявленные 3000 об/мин. К сожалению, измерить возможности помпы мне не дает временное отсутствие оборудования, надеюсь исправить это в скором времени.

Встроенный регулятор оборотов позволил снизить скорость вращения импеллера до 3800 об/мин. А достичь заявленных 3000 об/мин удалось только с помощью стендового реобаса при напряжении 6.5 В.

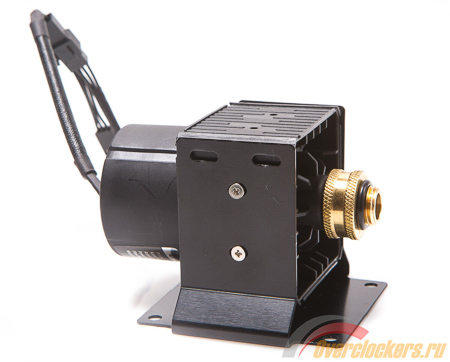

Латунный переходник с внешней резьбой G1/4 предназначен для соединения с родными резервуарами. После его снятия можно установить обычные фитинги с резьбой G1/4.

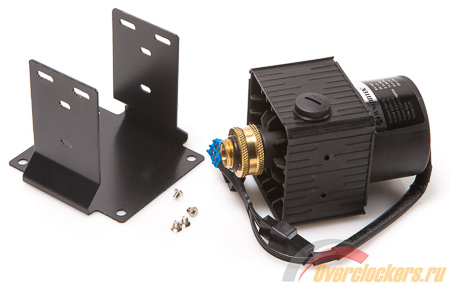

Установить и закрепить помпу в корпусе можно без проблем на четыре винта, благо в креплении предусмотрено четыре отверстия.

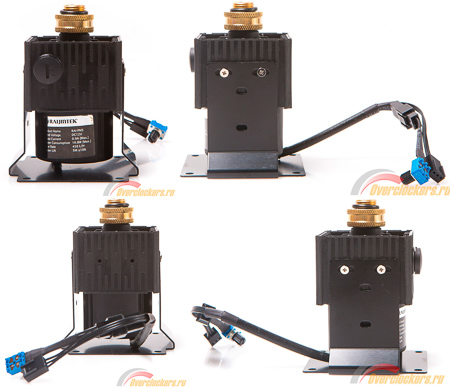

Подключается помпа через коннектор 3 pin. Но помимо него, на проводе можно увидеть встроенный регулятор оборотов, который легко снять.

Металлическое крепление в корпус предусматривает как вертикальное, так и горизонтальное размещение помпы.

Фиксируется она при помощи четырех винтов.

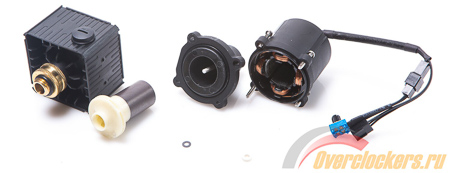

Разобрать помпу можно без особых проблем, просто открутив четыре винта. И тут мы можем увидеть ту самую заявленную графитовую трубку с керамической осью.

По задумке производителя, именно так должна использоваться помпа с резервуаром в составе контура.

Ниже приведу пару роликов с использованием рассмотренных помпы и резервуара Raijintek RAI-PM5 и RAI-R10.

В первом случае я второпях подключил шланг в центральное верхнее отверстие. Как уже упоминалось, это привело к невозможности избавления от пузырьков воздуха.

Во втором ролике шланг подцеплен правильно. Помпа при этом работает на максимальных оборотах, создавая сильные вибрации, но при правильном подходе от них можно избавиться и добиться тихой работы.

Водоблок

А теперь самое интересное – процессорный ватерблок Raijintek CWB-С1. Судя по его упаковке, можно предположить, что в ассортименте компании есть еще модели для видеокарты и ее подсистемы питания. Так оно и есть, но от их покупки пришлось отказаться в силу ненадобности и бесполезности для меня. А вот водоблок на процессор штука нужная.

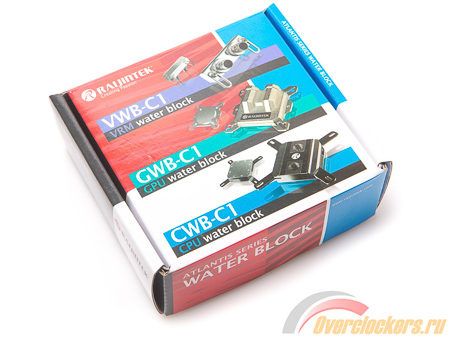

Информативность и стиль упаковки идентичен тому, что применяется у других продуктов серии Raijintek Atlantis DIY.

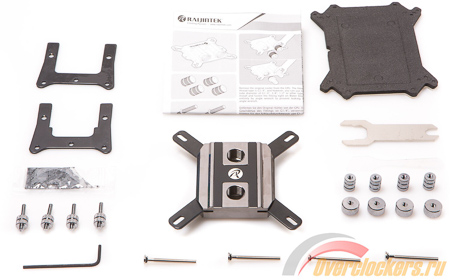

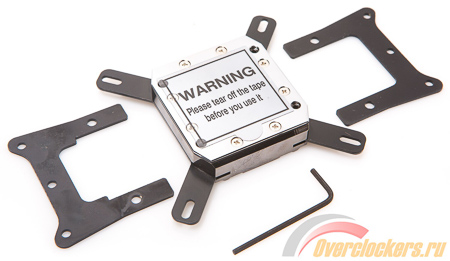

Комплект поставки включает все необходимое для установки. В него входит:

• Ватерблок CWB-С1;
• Универсальный «бэкплейт» с уплотнительной прокладкой;
• Набор креплений для ЦП AMD;
• Шестигранный ключ для смены креплений;
• Набор винтов и гаек для установки;
• Набор для установки LGA 2011/2011-3;
• Термопаста в пакете;
• Ключ для фитингов;
• Инструкция по установке.

Думаю, многие скажут, что модель Raijintek CWB-С1 сильно напоминает ватерблок Watercool Heatkiller Rev3.0. Да, внешнее сходство есть, но внутри они кардинально отличаются.

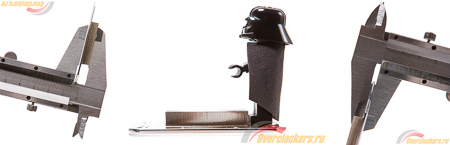

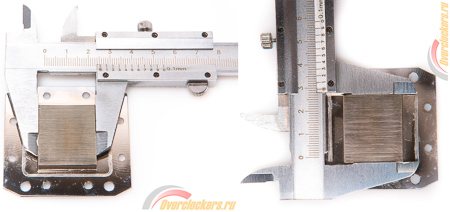

Размер Raijintek CWB-С1 без креплений равен 54 x 60 x 14 мм, масса – 325 г.

Как заявляет производитель, верхняя крышка выполнена из меди, хотя куда целесообразнее использовать латунь, что дешевле. Она покрыта слоем темного никеля, придающим продукту эффектный внешний вид.

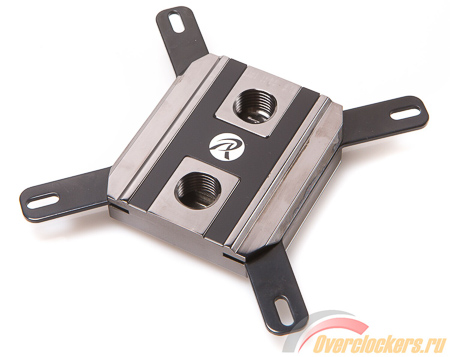

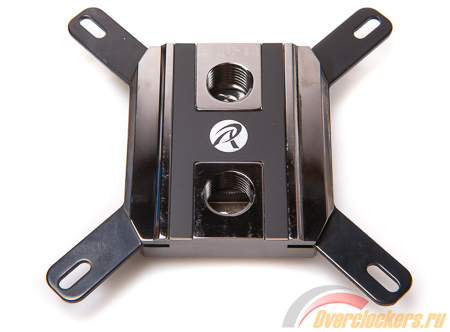

Сверху на крышке расположена черная металлическая вставка в виде буквы Н, в центре которой находится логотип компании. Отверстия под фитинги с резьбой G1/4 размещены по краям.

В боках металлической крышки сделаны прорези, в которые вставляются крепежные пластины.

Несмотря на никелированное покрытие, немного заметны следы от работы фрезы.

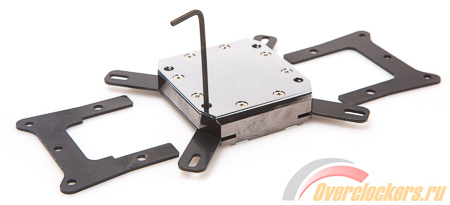

Процедура снятия и замены крепления проста.

Для этого потребуется открутить четыре винта шестигранником, идущим в комплекте.

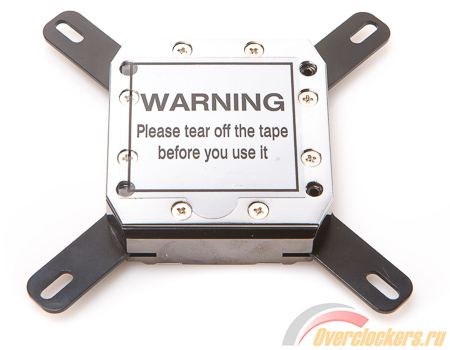

Основание с завода скрыто под защитной наклейкой.

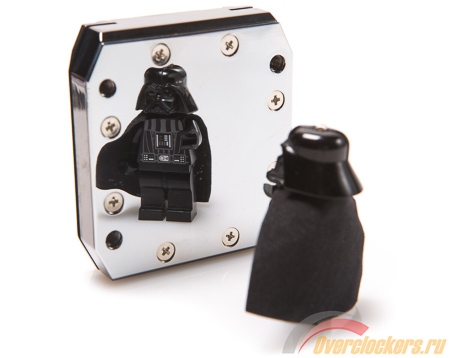

Оно выполнено из меди и получило никелированное покрытие. Качество полировки и обработки подошвы находится на высоком уровне. В данном случае можно увидеть четкое и разборчивое отражение известного киногероя.

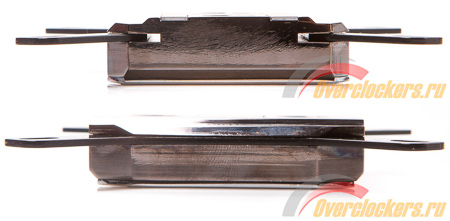

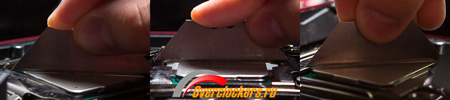

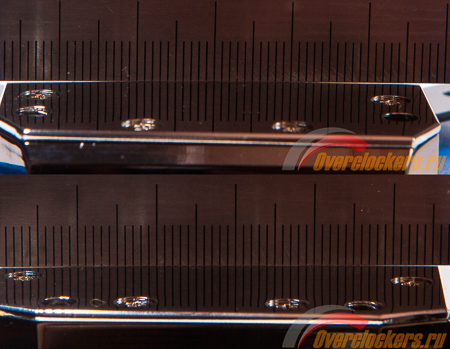

Тест с линейкой пройден неплохо. Конечно, горб присутствует, но он пологий и отличился большой контактной поверхностью.

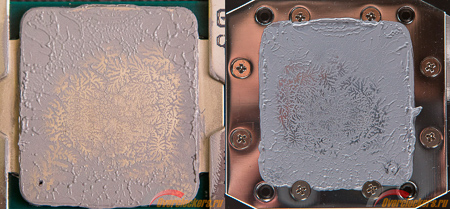

Тест отпечатка пройден хорошо, контакт в зоне кристалла идеальный.

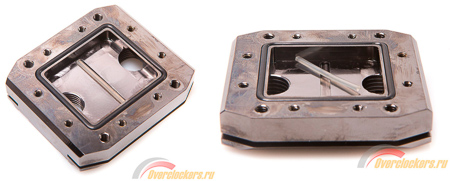

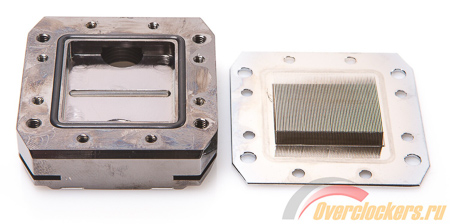

Теперь перейдем к самому интересному. Разберем ватерблок, который соединяется восемью винтами М3, и взглянем на внутреннюю структуру.

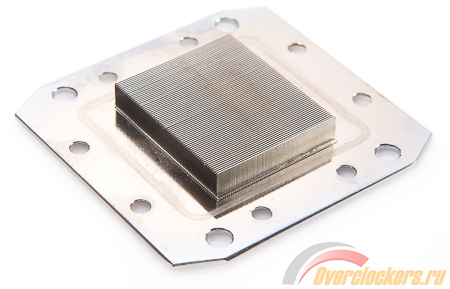

Перед нами довольно массивный выступ в виде огромного ряда крупных ребер.

В длину каждое ребро 25.5 мм, ширина ряда равна 29.5 мм. Всего можно насчитать 72 ребра, они получили слегка (почти незаметно) изогнутую форму. Толщина каждого ребра – ~0.4 мм, расстояние между ними – ~0.3 мм.

Толщина основания равна ~1 мм, высота ребер – ~5 мм. Если честно, то я был впечатлен таким внутренним строением, выглядит просто, но при этом перспективно.

Но на этом особенности конструкции не закончились. Внутреннее строение крышки сделано так, что жидкость входит с одного края, проходит через микроканалы и выходит через отверстие в другом краю.

Все реализовано по проточному типу, а для усиления давления внутри над микроканалами установлена резиновая прокладка, которая блокирует возможность жидкости протекать над ребрами, усиливая давление подобно реактивной пластине.

Жидкость

К сожалению, основательно протестировать рабочую жидкость возможности не представилось, поскольку нужно время, чтобы узнать, выпадет она в осадок или нет. Так что знакомство с RAIAQUA-T1 будет поверхностным.

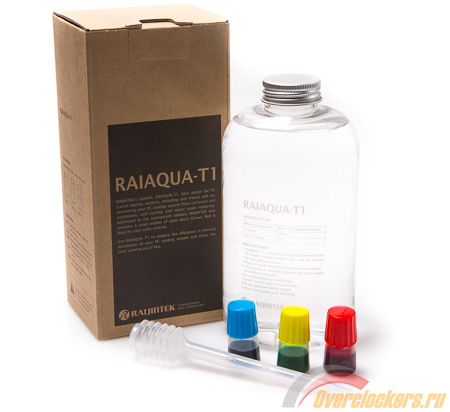

Поставляется она в картонной коробке с невзрачным на фоне остальных компонентов оформлением. Внутри коробки находится бутыль с прозрачным раствором пропиленгликоля, груша, назначение которой мне непонятно, и три пузырька с красителем (каждый объемом 10 мл, цвета красный, зеленый и синий).

На упаковке и самой бутылке есть характеристики, из которых можно узнать состав и объем. И еще один важный параметр – температура замерзания – она находится на отметке ниже -5 градусов Цельсия.

Вот и закончен внешний осмотр некоторых компонентов СЖО Raijintek Atlantis DIY. Полагаю, у читателя, как и у меня, возникло определенное впечатление касательно увиденного. Но оправдается ли оно или нет, станет ясно ближе к концу обзора.

Установка и совместимость

Весь процесс установки продемонстрирован ниже на анимированном (GIF) изображении. Все наглядно и понятно, а тем, у кого возникли какие-либо сложности в процессе, рекомендую обратиться к инструкции, идущей в комплекте, либо скачать ее с официального сайта.

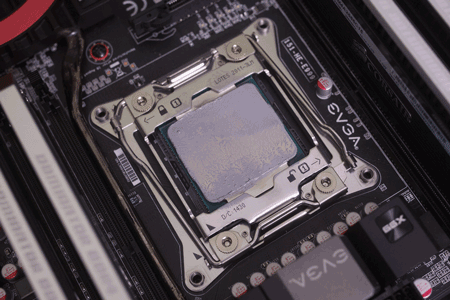

На приведенном изображении отображен процесс установки на платформу LGA 2011-3, для прочих платформ (LGA 115Х, LGA 1366, AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+) установка немного отличается, поскольку требует использования «бэкплейта» (крепежной пластины), идущего в комплекте.

Тестовый стенд, методика тестирования и ПО

К сожалению, радиаторы и фитинги Raijintek не выпускает, и в составе Atlantis DIY их просто нет. Так что при практическом испытании СЖО будут использоваться дополнительные компоненты.

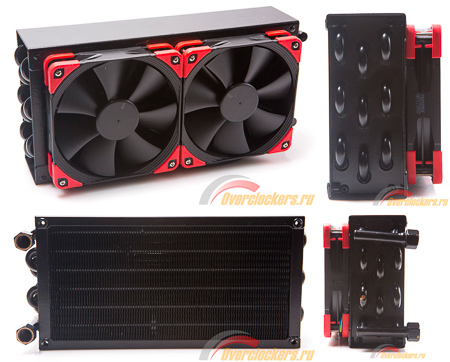

Начнем с радиатора и вентиляторов. В составе стенда применен купленный на барахолке необычный 240 мм теплорассеиватель, состоящий из трех длинных тепловых трубок, проходящих через 101 алюминиевую пластину. Его площадь рассеивания равна 11 500 см². Для обдува была задействована пара вентиляторов Noctua NF-F12 industrialPPC-24V-3000 IP67 PWM. В отличие от своих 12 В собратьев, они обладают более тихим подшипником.

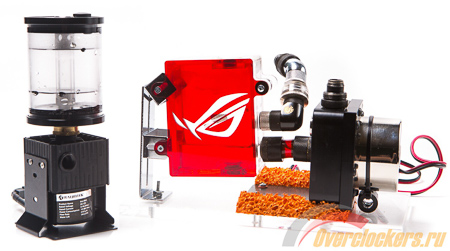

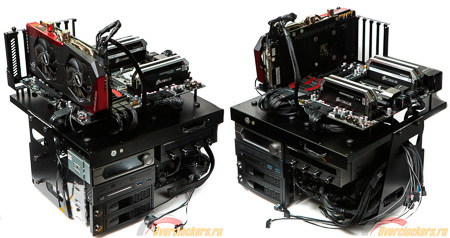

Для противостояния Raijintek RAI-PM5 и RAI-R10 используем стендовую сборку, состоящую из резервуара Swiftech Plexiglas Small Form Factor Reservoir, помпы Swiftech MPC655 и топа EK-D5 X-TOP - Acetal G1/4 Rev.2.

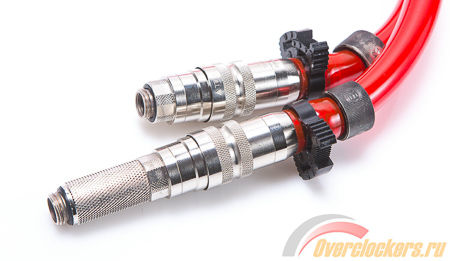

Подключение к ватерблоку происходит при помощи «быстросцепов» Koolance.

Самое время перейти к описанию стенда и методики.

Конфигурация:

• Материнская плата: EVGA X99 Classified (151-HE-E999-KR), LGA 2011-3, Intel X99, E-ATX;
• Процессор: Intel Core i7-5960X, 8/16 @4.5 ГГц 1.198 В;
• Система охлаждения процессора: СЖО Raijintek;
• Термоинтерфейс: Arctic Cooling MX-4;
• Оперативная память: DDR4 Corsair Dominator Platinum CMD16GX4M4A2666C15, 2666 МГц, 14-15-14-32 2T, 1.35 В;
• Видеокарта: ASUS ROG Poseidon GTX 980 4 Гбайта;
• Накопитель SSD: Plextor M5 Pro (PX-512M5P), 512 Гбайт;
• Блок питания: Corsair AX1200i, 1200 Ватт, 80 Plus Platinum (терморегулируемый вентилятор);
• Реобас: Lamptron FC5 V2;
• Корпус: открытый стенд Lian Li PC-T60B (модернизированный).

В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80 Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.

Методика тестирования и ПО

Нагрев процессора происходил при помощи программы LinX 0.6.4 с объемом задачи 8192 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).

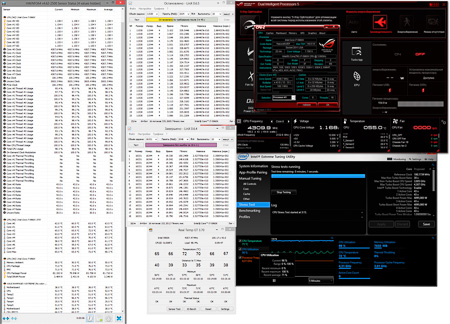

Для мониторинга температуры ЦП за основу брались данные программы HWMonitor 1.28. На такой шаг пришлось пойти из-за невозможности отслеживать температуру восьми ядер утилитой Real Temp 3.80. разница между показателями используемых приложений равна +/-1 градус.

За мониторинг системы отвечали:

• HWMonitor 1.28;
• HWiNFO64;
• Real Temp 3.80;
• CPU-Z v1.71.1;
• EVGA E-LEET Tuning Utility;
• Corsair Link.

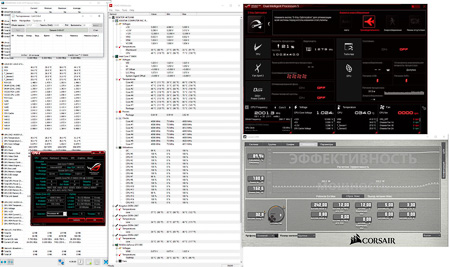

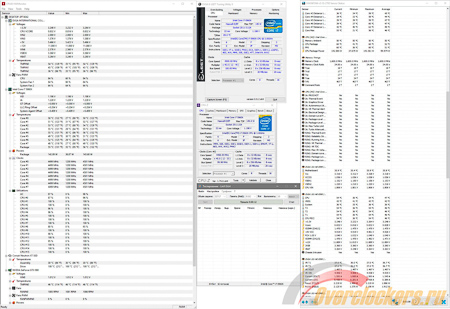

Для наглядности используемые программы объединены в таблицу.

Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).

Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~65%.

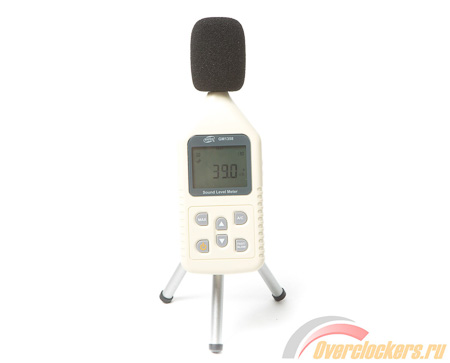

Измерение уровня звукового давления проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБА) с расстояния 12 см. Уровень шума в помещении – 30.0-30.5 дБА. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, в которых будет проходить тестирование.

• 30-31 дБ – режим абсолютно бесшумной работы.
• 33-35 дБ – режим низкого уровня шума, приемлемый для комфортной работы. В корпусе с хорошей шумоизоляцией или просто в нормальном корпусе работа СО не будет слышна.
• 37-39 дБ – режим нормального уровня шума, приемлемый для работы.
• 41-43 дБ – режим высокого уровня шума, мало подходящий для комфортной работы.
• 45 дБ и выше – режим очень высокого уровня шума и максимальной производительности. Подойдет, когда нужен результат, невзирая на уровень дБ.

Для управления скоростью вращения крыльчаток вентиляторов и помп использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.

Уровень потребляемого электричества

Для разминки начнем с измерения энергопотребления системы, которое замеряется с помощью блока питания Corsair AX1200i с поддержкой функции Corsair Link. Данные, полученные при нагрузке на процессор в LinX 0.6.4, приведены на графике в виде двух значений Power OUT и Power IN.

Уровень энергопотребления системы

OUT | IN, Ватт
Меньше – лучше

Подготовка к тестированию

Прежде чем перейти к тесту Raijintek Atlantis, расскажу немного о своем знакомстве с процессором Intel Core i7-5960X. Оно было довольно занимательным: первый экземпляр восьмиядерного Haswell-E приказал долго жить спустя две недели при простой перестановке из ASUS X99-PRO в ASUS Rampage V Extreme. Благо это был боксовый вариант, который быстро заменили по гарантии. И новый процессор отличился немного горбатой крышкой.

Второй образец оказался более удачным, что меня порадовало. Правда, сам по себе Intel Core i7-5960X очень горячий, особенно в разгоне. Кроме того, результаты, полученные при его тестировании, заметно разнятся с показателями моего коллеги Ivan_FCB, приведенными в статье «Изучение нюансов разгона процессоров Intel Haswell-E». Возможно, все дело в том, что в его случае использовался шестиядерный ЦП i7-5930K. И поскольку поведение старшей модели в разгоне при прохождении стресс-тестов отличается от младшей, пришлось немного изменить методику тестирования и провести свое исследование для выбора программы прогрева CPU.

Стендовый процессор i7-5960X работал на частоте 4.3 ГГц при напряжении 1.150-1.158 В, сохраняя активность всех восьми ядер и с включенным Hyper Threading. На приведенном ниже графике отображены температуры ЦП при прохождении стресс-тестов с различными параметрами, в качестве системы охлаждения использовалась Corsair Hydro Series H110i GT, с вентиляторами, работающими на скорости 660 об/мин.

Температура процессора в разных стресс-тестах

Градусы, °C
Меньше – лучше

Как можно видеть, при небольшом увеличении напряжения и легком разгоне i7-5960X обеспечивает очень высокие температуры в любом режиме стресс-теста LinX 0.6.5, причем эти скачки неравномерны.

Как следствие, нельзя говорить о валидности результатов, получаемых в LinX 0.6.5 с AVX 2.0 и восьмиядерным Haswell-E. По этой причине пришлось отказаться от его использования в пользу версии LinX 0.6.4 с объемом выделенной памяти 8192 Мбайт.

Данный режим как нельзя кстати подойдет для тестирования систем охлаждения, поскольку полученные в нем значения температур будут оставаться на высоком уровне, не переходя в критические. А самое главное – не будет лишних скачков.

Результаты тестирования

Уровень шума Raijintek Atlantis DIY

На данном графике приведены результаты шумовых характеристик помпы, установленной на стол с тонкой резиновой прокладкой.

Уровень шума

дБА
Меньше – лучше

Стоит учитывать, что в большей степени за создание шума ответственна вибрация.

Общее тестирование систем охлаждения

На графике ниже объединены результаты тестирования уровня шума (первое значение) и температур самого холодного и самого горячего ядер CPU (второе и третье значение соответственно). Для наглядности полученные данные упорядочены по ходу уменьшения температуры.

Уровень шума | Температура

дБА | °C
Меньше – лучше

Символ «*» в названии системы охлаждения указывает на то, что она тестировалась с альтернативным вентилятором (одним или двумя).

Заключение

Пора подвести итог – первый блин среди полноценных СЖО у Raijintek получился отнюдь не комом. Но обо всем по порядку и максимально объективно.

Резервуары RAI-R20 и RAI-R10 внешне хороши и довольно необычны. Думаю, данные колбы приглянулись многим пользователям благодаря дизайну, наличию четырех цветовых решений и общему качеству исполнения. Но в их случае без недостатков не обошлось. Первый из них – невозможность разбора резервуара, что не такая уж и большая проблема. А вот использование алюминия в конструкции настораживает, вопрос связи анодированного алюминия и меди стоит проработать.

А что же помпа RAI-PM5? Это старая знакомая SC-600, которая в новом воплощении стала лучше, будучи оснащенной топом и креплениями, чего так не хватало предшественнице. Но куда важнее производительность. Как выяснилось, вместо заявленных 3000 об/мин при 12 В она работает со скоростью 5400 об/мин, что практически в два раза выше. Правда, встроенный регулятор оборотов позволяет снизить их до 3800 об/мин, а с помощью стендового реобаса удалось получить номинальные 3000 об/мин (и это минимум). Скажу честно, на 5400 об/мин помпа дикая, но если сделать хорошую виброизоляцию, можно будет добиться тихой работы, что хорошо видно по видео. Жаль, что у меня нет потокомера, с ним было бы нагляднее (подумываю о его приобретении).

В целом у Raijintek вышла хорошая бюджетная помпа, которая сумеет составить конкуренцию менее производительным EK DCP 2.2/4.0. А гарантия производителя, составляющая два года, радует и делает подобное приобретение безопаснее. Кроме того, дополню данный абзац своими подозрениями. На мой взгляд, Raijintek RAI-PM5 потенциально может быть идентична Koolance PMP 300, благо они похожи внешне. Но для каких-либо окончательных утверждений необходимо ознакомиться с последней.

И наконец, Raijintek CWB-С1, ставший звездой обзора (пусть и в отсутствие противников, но это временно) и выделяющийся из всего комплекта Raijintek Atlantis DIY. В числе его достоинств – интересный внешний вид и конструкция из металла. Но главное, перед нами обладатель перспективной микроканальной структуры, который в сочетании с качеством исполнения и простотой установки может быть весьма интересным.

В итоге все будет зависеть от ценника. Если он будет вменяемым, было бы неплохо видеть в нашей рознице компоненты СЖО Raijintek Atlantis DIY.

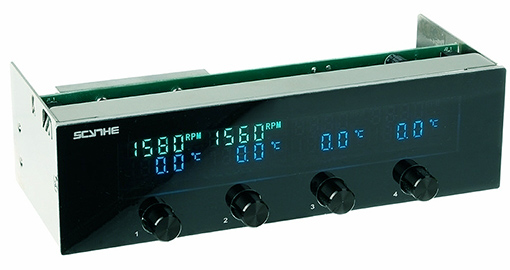

Реобас для компьютера — назначение и разновидности

Устройство позволяющее регулировать скорость вращения вентилятора получило название реобас. Другими словами можно сказать, что это элементарный «климат-контроль» для вашего компьютера. Это устройство очень полезно использовать.

Вследствие их использования температура всех элементов вашего компьютера поддерживается одинаковой на всем протяжении работы. Но потребителям необходимо знать, прежде чем использовать данные системы, допустимые температурные пределы основных элементов ПК.

В случае уменьшения скорости вращения вентилятора, воздушный поток, поступающий в системный блок, приводит к плохому отводу тепла, что в некоторых случаях выведет его из строя. На сегодняшний день все больше пользователей устанавливают реобасы в связи с их доступностью. Ведь раньше их можно было только спаять и установить самостоятельно.
Контроллеры вентиляторов бывают как с дисплеями, так и без них. Панелей такого рода на сегодняшний день существует много, некоторые из них даже имеют USB выходы, аудио выходы и дополнительные аксессуары. Рассмотрим более детально, какие реобасы представлены на рынке на сегодняшний день.
Контроллеры стандартные позволяют регулировать только скорость вращения при помощи потенциометров. Такие системы довольно просты и примитивны в качестве дизайна.
Более распространенными в использовании являются контроллеры комбинированные. Эти модели предусматривают выключатель подсветки, а также включают в себя передние порты. Они немного дороже, чем стандартные, но по функциональности мало отличаются от них.
Самыми функциональными считаются контроллеры, имеющие в дополнении температурный мониторинг. Они имеют жидкокристаллический экран, который подключен к контроллеру через внутренние датчики снятия температуры с элементов системного блока. В сравнении с предыдущими моделями они имеют свои преимущества, так как непосредственно дают возможность пользователю контролировать температуру в данный момент времени, а также указывают, как скорость вращения вентилятора действует на компоненты компьютера. Их многофункциональность очевидна за счет наличия дополнительных портов и функции мониторинга напряжения.

Идея приобрести многофункциональную фронтальную панель, включающую все необходимые разъемы, порты, читалки, контроллеры, индикаторы и другие полезные примочки, преследовала меня достаточно давно, правда, реализовать ее, до последнего времени, так и не удавалось.  Причина, банальна. Найти в магазине именно то, что удовлетворило бы моим требованиям, было нереально. Витрины завалены либо самыми обычными читалками с парочкой USB портов, либо функционально убогими панелями, выполненные в еще более голимом дизайне. Честно скажу, был момент, когда я решил просто забить на эту тему, и довольствоваться тем, что было доступно в моем термалтейке. Изменить ситуацию удалось в мае этого года, когда в Россию приехала новая линейка панелей от хорошо известной, в модерских кругах, компании AKASA. В новую линейку вошли как простые и экономичные панели и переходники, так и навороченные решения, именно такие, которые я так долго искал.

Самая функциональная панель…

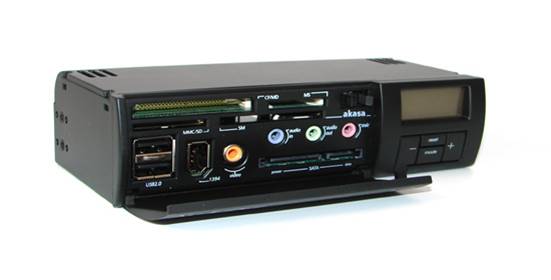

Заинтересовавшая меня панель AKASA AllinOne, объединяет 21 функцию, что, похоже, является рекордом для современных фронтальных панелей. Здесь можно найти все, что может потребоваться современному пользователю, включая внешние SATA и видео порты, а также, система интеллектуального мониторинга температуры и скорости вращения двух системных вентиляторов. Ниже я более подробно расскажу обо всех этих особенностях, а пока посмотрим на внешний вид, где есть очень много интересных деталей.

Конструктивно AllinOne реализована в виде однослотового 5.25” корпуса, выполненного в одном из четырех цветов (белый, черный, красный и серебристый), что, в отличие от альтернативных решений, обеспечивает совместимость, практически с любым цветом корпуса.

Условно, AllinOne можно поделить на две части. Слева расположена универсальная панель ввода-вывода, на которой помимо устройства чтения карт памяти, поддерживающего форматы CF I, CF II, Microdrive, SM, SD & Mini SD (с адаптером), MMC & RS MMC (с адаптером), MS & MS MagicGate, MS PRO, MS Pro MagicGate & MS Duo (с адаптером) MS Duo MagicGate (с адаптером), MS Pro Ultra II, MS ROM, MS Select, T-Flash (с адаптером), имеется два USB и один FireWire порта, набор аудио разъемов, один композитный видео порт (может использоваться по желанию пользователя в качестве входа и выхода), а также комплект SATA портов, облегчающих подключение внешних SATA накопителей. Неправда ли, сильный наборчик.

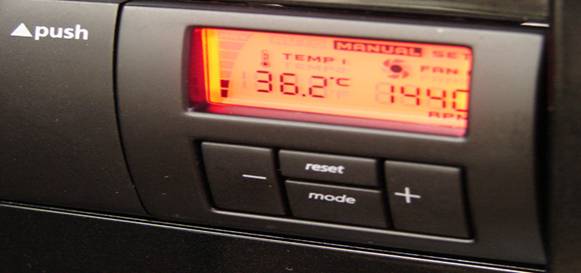

В правой части расположен цифровой «монитор» температуры и скорости вращения, который позволяет в режиме реального времени отслеживать текущие показатели, и в случае перегрева или остановки одного из двух поддерживаемых вентиляторов, сигнализирует о возникновении опасной ситуации.

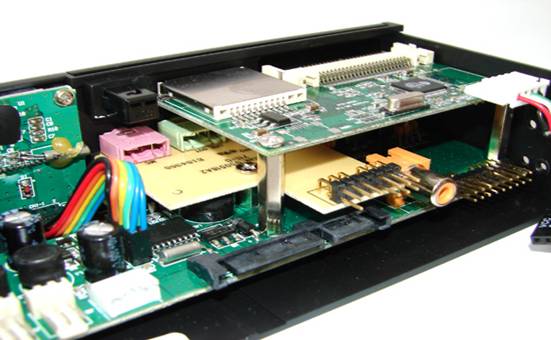

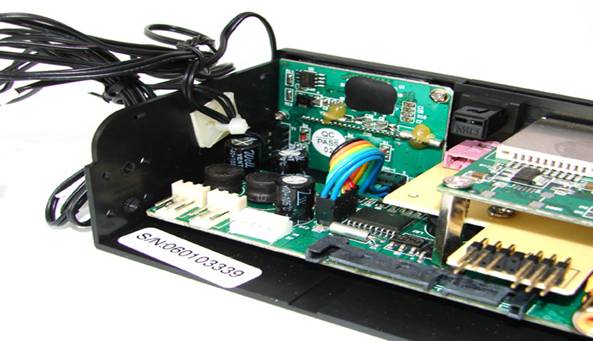

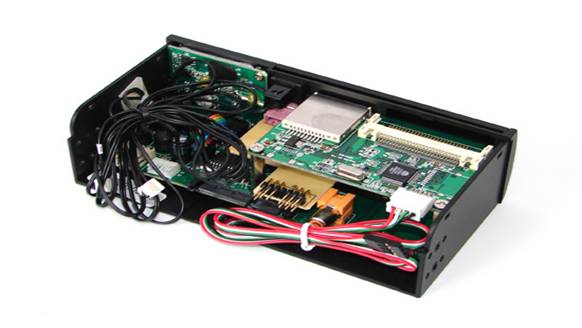

Внутри пластикового корпуса расположены четыре платы, на которых реализованы различные функции AllinOne. Как вы можете догадаться, верхняя плата, это, собственно, устройство чтения карт памяти, основанное на быстром чипе ALCOR AU6368. Для подключения к компьютеру используется стандартный внутренний USB кабель, который можно подключить к свободному порту на материнской плате.

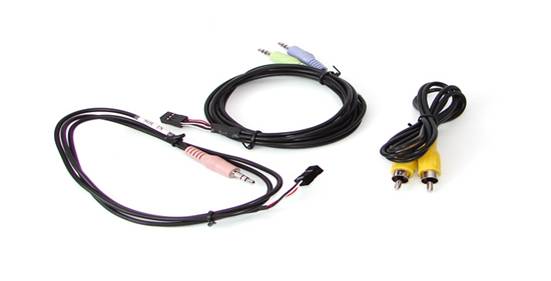

На втором уровне располагается плата аудио входов-выходов. По сути это обычный переходник, без каких-либо активных элементов. Для подключения внешних аудио разъемов используется довольно универсальное решение, а именно кабели со стандартным 3.5мм разъемом, что позволяет подключить их к тыльным аудио разъемам, обеспечивая совместимость с различными типами системных плат.

На нижнем уровне располагается самая большая плата, на которой, помимо двух USB и одного FireWire порта расположен комплект SATA портов, и схема для подключения датчиков температуры и скорости вращения.

Говоря о нижней плате, хочу отметить несколько особенностей. Во-первых, для подключения USB портов вы можете использовать как внутренний кабель, так и специальный переходник на тыльные USB порты, что, безусловно, универсально. Реализация SATA переходника не имеет никаких интересных особенностей: вы просто подключаете кабель питания и данных. Что же касается особенности подключения датчиков, то в этом смысле AllinOne позволяет подключить до двух датчиков температуры и скорости вращения. В принципе, для меня этого оказалось вполне достаточно: один для процессора, второй для дискового массива.

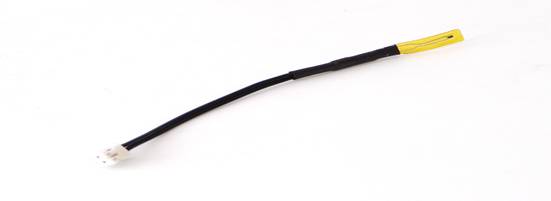

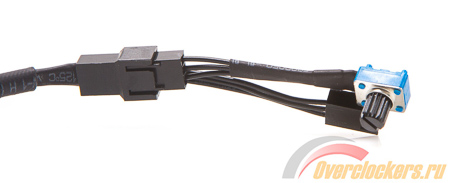

Температурные датчики, выполнены в видео отдельных элементов, и могут быть установлены в любое место внутри компьютера. Для крепления такого датчика используется специальная термостойкая пленка, входящая в комплект поставки. Обращаю внимание, что при креплении датчика к кулеру процессора или видеокарты, необходимо произвести калибровку температуры, а именно, определить разницу между реальной температурой процессора, определяемой интегрированным датчиком, и температурой на кулере. Далее, эту разницу необходимо учесть при программировании интеллектуального монитора.

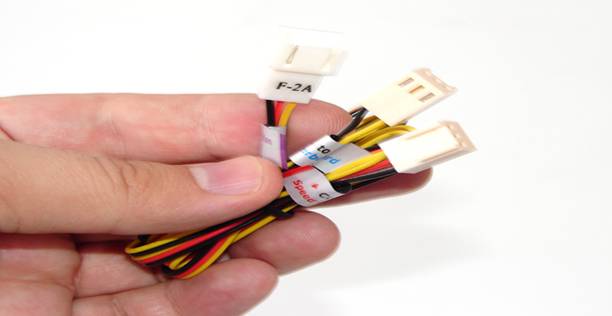

Что же касается вентиляторов, то они подключаются с помощью специального переходника, один разъем которого подключается к материнской плате, второй к панели, а третий собственно к вентилятору.

Таким образом, получается, что AllinOne подключается как бы в разрыв между контроллером на материнской плате и вентилятором, что позволяет осуществлять двойное управление в четко определенном режиме.

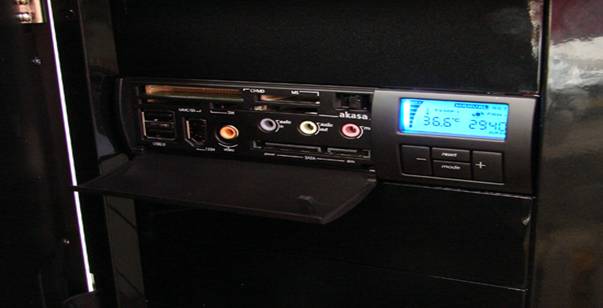

Разобравшись с особенностями подключения, пришло время посмотреть, на что же способна панель AllinOne в действительности. Что касается панели ввода-вывода, то здесь, в принципе, все понятно: скорость работы зависит от используемого на материнской плате USB и FireWire контроллера, а наличие аудио и видео разъемов оказалось действительно очень полезным дополнением.

Больший интерес вызывает интеллектуальный монитор, позволяющий управлять скоростью вращения двух вентиляторов в зависимости от текущей температуры. Довольно удобный режим, позволяющий сделать вашу систему предельно тихой, при этом не беспокоиться о возможном перегреве, хотя, благодаря встроенной системе сигнализации достичь состояния перегрева не получится. Дополнительно монитор имеет ручной режим, когда пользователь самостоятельно управляет скоростью вращения вентиляторов.

В случае если один из контролируемых параметров достигнет критического уровня, установленного пользователем независимо для каждого датчика, AllinOne подаст достаточно противный и громкий звуковой сигнал, а на экране, цвет подсветки изменится на красный. Заканчивая разговор о AKASA AllinOne, хочу заметить, что, несмотря на возможные пессимистические настроения, относительно востребованности цифрового монитора, в реальности именно эта часть оказалась очень полезной, предотвратив серьезный перегрев моего компьютера этим летом, - когда стояла бешеная жара. В этой ситуации программные мониторы оказались практически бессмысленны: система постоянно зависала и тормозила.

Если внешние порты не нужны…

Вообще, если вас особенно волнует проблема температурного мониторинга вашей системы, и двух датчиков вам явно недостаточно, то рекомендую обратить внимание на панель AKASA fan control pro, в которой реализовано четыре датчика.

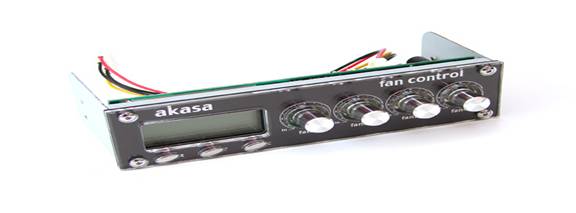

Конструктивно AKASA fan control pro также реализована в однослотовом пятидюймовом дизайне, и имеет возможность смены лицевой панели под цвет вашего корпуса, причем, диапазон цветовых решений в этой панели куда шире, чем в AKASA AllinOne.

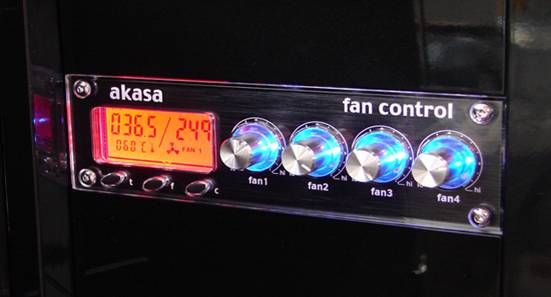

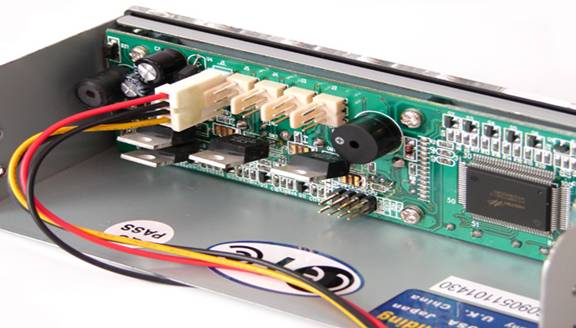

На лицевой стороне, помимо большого ЖК- дисплея, расположено четыре аналоговых регулятора скорости вращения, а также три кнопки, позволяющие не только выбрать режим отображения, включая изменение цвета подсветки, но и установить пороговое значение температуры для каждого датчика, по достижении которого сработает система сигнализации, но об этом чуть позже, а пока традиционно, разберемся с особенностями подключения датчиков, для чего на плате контроллера имеется четыре пары разъемов.

Обращаю внимание, что в данном случае, разъем вентилятора подключается непосредственно к плате контроллера, таким образом, скорость вращения меняется только с помощью контроллера, исключая влияние со стороны BIOS. Процесс установки AKASA fan control pro в корпус ничем не отличается от установки AKASA AllinOne, поэтому останавливаться на этом вопросе не будем, и сразу перейдем к функциональным особенностям.

Итак, выше я обратил внимание на две функциональные особенности: аналоговое управление скоростью вращения и возможность установки критического уровня температуры. Первая особенность позволяет очень точно устанавливать необходимую скорость вращения, что может быть критично для некоторых сложных систем. Востребованность второй особенности очевидна, правда в отличие от AKASA AllinOne, здесь нет возможности установить критическое значение скорости вращения, что в данном случае, не так уж и важно.

В заключение рассмотрения особенностей этих двух панелей, хочется сказать пару слов о цене. На первый взгляд, она может показаться относительно высокой: примерно 65$ за AKASA AllinOne и 50$ за AKASA fan control pro. Однако, если сравнить все возможности и стабильность AKASA с бестолковыми панелями, представленными на рынке, то цена не покажется большой, а в некоторых случаях, напротив, покажется довольно демократичной.

Для тех, кому нужно попроще…

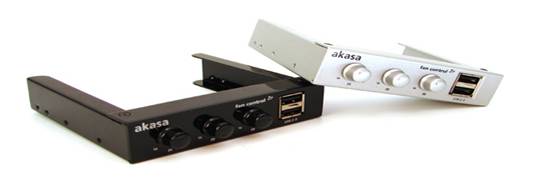

Если цена, все же, является для вас критичной, то рекомендую посмотреть следующие две 3.5” панели. Первая модель Akasa AK-FC-06-BK стоит порядка 20$ и включает в себя аналоговый регулятор вращения трех вентиляторов и два фронтальных USB порта. Такое бюджетное решение будет интересно в случае, если вы не беспокоитесь о возможном перегреве системы, что для современных процессоров с низким потреблением энергии, практически неактуально, или имеете программный датчик температуры, и главным для вас является уровень шума.

Вторая модель, представляет собой универсальный внешний порт SATA. Благодаря продуманной конструкции установить его можно как в 3.5” слот, так и на тыльной стороне корпуса. Особенно интересной мне показалась реализация разъема питания, выполненного в стандартном 4-х пиновом дизайне, что позволяет сэкономить дефицитный разъем SATA питания. Кстати, для подключения внешних устройств в комплект поставки входит дополнительный комплект SATA кабелей.

Возможно, для кого-то эти простые решения от AKASA окажутся полезными, позволив недорого решить давно стоящие задачи, однако, лично для меня выбор определен - AKASA AllinOne. Эта панель поражает не только своим внешним видом, но и офигенными возможностями, в очередной раз, подтвердив мнение об AKASA, как об одном из самых сильных игроков в модинге и охлаждении.

Список литературы .

https://www.overclockers.ru/lab/73783/obzor-i-testirovanie-komponentov-szho-raijintek-atlantis-diy-water-cooling.html#1

http://ssvarentsov.ru/articles/hardware/reobas-dlya-kompyutera-naznachenie-i-raz.html

http://reviews.ru/clause/article.asp?id=2191
