Общий вид блока питания музыкального центра

СОДЕРЖАние

ВВЕДЕНИЕ.

-   актуальность выбранной темы………………………………………………5

-   цели и задачи курсового проекта.

1. ТЕОРЕТИЧЕСКАЯ ЧАСТЬ.

1.1. Общий вид блока питания музыкального центра ……………………....7

1.2. Техническое описание блока питания музыкального центра …….....…9

1.3. Технические характеристики блока (устройства)……………….……...10

2. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ.

     2.1. Обоснование выбора оборудования, инструментов, приспособлений, необходимых для диагностики и ремонта блока питания музыкального центра ………………………………………………………………………………11

     2.2. Обоснование выбора методов, способов диагностики и устранения неисправностей блока питания музыкального центра ………………………….15

2.3. Алгоритм выполнения технологического процесса диагностики и ремонта блока питания музыкального центра …………………………...…17

2.4. Технологическая последовательность выполнения диагностики и ремонта блока питания музыкального центра………………………...…….18

3.ТРЕБОВАНИЕ ОХРАНЫ ТРУДА……………………………………….20

ЗАКЛЮЧЕНИЕ.

-   оценка полноты решения поставленных задач и достижения цели проекта…………………………………………………………………...……22

ОСНОВНАЯ ЛИТЕРАТУРА……………………………………………….…23

ВВЕДЕНИЕ.

Актуальность.

Источники питания бытовой аудиоаппаратуры строятся с использованием классических принципов, основанных на понижении переменного сетевого напряжения и поледующего его выпрямления и стабилизации.

В аудиосистемах, где источником питания является гальванические батареи, первые две функции отпадают автоматически. В этом случае построение источника питания сводится к созданию делителей и стабилизаторов напряжения. Иногда для обеспечения питания индикаторных схем используются преобразователи напряжения. Аналогично решается задача и в автомобильных аудиосистемах, подключаемых к бортовой сети или к аккумуляторной батарее.

В аппаратуре среднего и высокого классов работой источников питания обычно управляет системный контроллер, разрешая или запрещая их подключение к основной схеме аудиокомплекса.

 Данная аудиосистема востребованая за счет хороших показателей характеристик, а также благодаря надежности, высокому качеству на протижении всей эксплуатации устройства.

Цель курсового проекта: разработать и описать технологический процесс диагностики и ремонта блока питания музыкального центра

Задачи курсового проекта:

-      представить структурную и принципиальную схему блока питания музыкального центра;

-     обосновать выбор методов, способов диагностики и ремонта блока питания музыкального центра;

-     обосновать выбор материалов, идущих на изготовление элементов или замену комплектующих деталей и узлов блока питания музыкального центра;

-     обосновать выбор оборудования, инструментов, необходимых для диагностики и ремонта блока питания музыкального центра;

-     разработать технологическую последовательность выполнения для диагностики и ремонта блока питания музыкального центра;

-     определить и составить требования охраны труда и техники безопасности;

1. ТЕОРЕТИЧЕСКАЯ ЧАСТЬ.

1.1  Общий вид блока питания музыкального центра.

Сетевое напряжение попадает на выпрямитель. Полученное постоянное напряжение модулируется с помощью широтно-импульсного модулятора и попадает на трансформатор. За счет высокой частоты работы модулятора может быть использован более эффективный и маленький трансформатор.

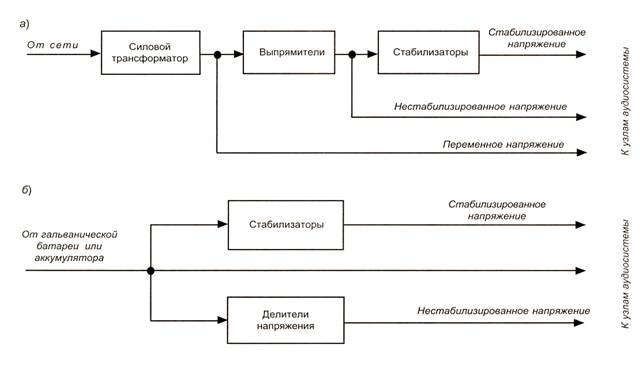

Рисунок – 1 Структурнаясхема блока питания музыкального центра:

А)От сети; Б)От гальванического элемента батареи или аккумулятора.

Трансформатор понижает напряжение, и с вторичной обмотки необходимое напряжение попадает на выпрямитель и далее на выход источника питания.

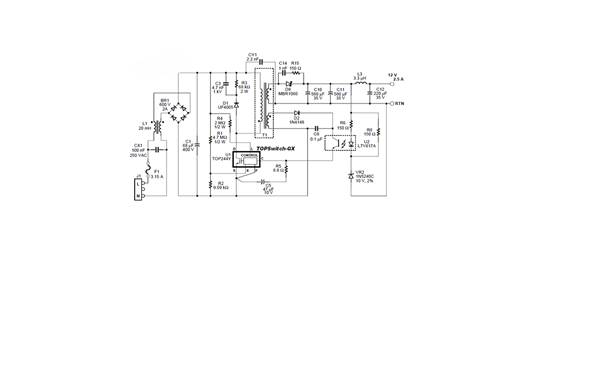

Рисунок – 2. Принципиальная схема блока питания музыкального центра.

При этом специальная схема отслеживает отклонение выходного напряжения и в зависимости от этого отклонения управляет широтно-импульсным модулятором. При увеличении ширины импульсов выходное напряжение увеличивается, а при уменьшении уменьшается.

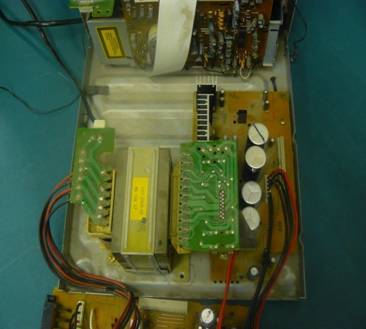

Рисунок – 3. Внешний вид блока питания музыкального центра.

1.2. Техническое описание блока питания музыкального центра.

Блок питания - это преобразователь электрической энергии поступающей из сети переменного тока в энергию, которая предназначена для питания блока питания музыкального центра.

Силовые трансформаторы  в аудиоаппаратуре предназначены для получения различных переменных напряжений из напряжения электрической сети с частотой 50 или 60 Гц, а также для гальванической развязки цепей питания от сети. Они в данном случае являются понижающими.

Выпрямители существуют  однополупериодные и двухполупериодные:

Однополупериодные выпрямители строятся по простейшей схеме и имеют невысокие технические характеристики.

Двухполупериодные выпрямители содержат две однополупериодные схемы, включенные параллельно.

Стабилизаторы напряжения, предназначенные для стабилизации напряжения, используют схемы различной сложности. Качество их работы оценивается коэффициентом стабилизации напряжения, показывающим, во сколько раз относительное изменение напряжения на выходе меньше, чем на входе.

Преобразователи напряжения - в ряде схем, питающихся от источника постоянного тока, бывает необходимо получить напряжение переменного тока, например при формировании напряжений для работы дисплеев.

1.3. Технические характеристики блока питания музыкального центра.

Входное напряжение, В – 100 -240.

Выходное напряжение, В – 5/6/7.5/9/12/13.5/15.

Выходной ток, А – 3.

Таблица – 1.Технические характеристики блока питания

музыкального центра.



Выводы по первой главе.

В данной главе приставлены структурная и принципиальная схемы, внешний вид блока питания. Показаны технические характеристики и техническое описание блока питания музыкального центра.

2. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ.

     2.1. Обоснование выбора оборудования, инструментов, приспособлений, необходимых для диагностики и ремонта блока питания музыкального центра.

Оборудование предназначенное для диагностики и ремонта перед работой необходимо откалибровать:

Калибровка мультиметра - в качестве источника напряжения можно собрать простейшую схему на микросхеме REF5050 .Микросхема представляет собой источник опорного напряжения 5 вольт с точностью 0.05%. Тоесть на два три порядка точнее самих мультиметров. Остается только подключить мультиметры к источнику опорного напряжения и крутилками внутри подстроить показания. В основе регулирови большинства мультиметров является подстройка опорного напряжения измерительного процессора внутри прибора. Опорное напряжение одно на все диапазоны измерения. Его вполне достаточно для 99% применения мультиметра.

Таблица – 2 Вид приборов и их характеристики.

Вид прибора.	Свойства, назначение и применение.
Мультиметр (тестер)            MAS830L	Мультиметр предназначен для измерение силы постоянного или переменного тока, значение постоянного или переменного напряжения, сопротивление цепи. Многие модели позволяют измерять электрическую емкость, позванивать и определять качество соединений в электрический и радиоэлектронных цепях, определять работоспособность полупроводниковых диодов.  Параметры.      MAS830L. Количество измерений в секунду  >2-3. Постоянное напряжение U= 0,1мВ-600В. Переменное напряжение U~ 100мВ-600В.                                                   0,1мкА-10А.                                                    40 – 400 Гц. Постоянный ток I=      0,1 Ом – 2 Мом. Диапазон частот по переменному току  1 МОм. Коэффицент усиления транзисторов h21         до 1000. Режим «прозвонка» -  есть. >Диод-тест    -     есть. Память «HOLD»  -       1 ячейка. Питание -   9В /типа NEDA 1604, Крона ВЦ. Габариты, мм -   69 × 138 × 31. Сервис -     Индикация разряда батарейки. Индикация перегрузки «1». Вес, грамм (с батареей) -      170.
Осциллограф. GOS-620/620FG.	Это двухканальный осциллограф со встроенным многофункциональным генератором. Полоса пропускания осциллографа 20МГц, максимальная чувствительность 1 мВ/дел, минимальный коэффициент развёртки 0,2 мкс/дел. Возможно установление времени развертки 100 нс/дел при растяжке в 10 раз. Осциллограф имеет 6-дюймовую (12,5см) прямоугольную электронно-лучевую трубку с красной внутренней шкалой. Осциллограф прост в управлении, и имеет высокую эксплуатационую надежность. Особенности: 1) Высокая интенсивность свечения, высокое напряжение ускорения анода: ЭЛТ, с высокой яркостью и напряжением ускорения анода 2 кВ. Это способствует четкому изображению даже при высоких скоростях развертки. 2) Широкая полоса пропускания и высокая чувствительность: Осцилограф обеспечивает полосу пропускания 20 МГц и чувствительность от 5 мВ/дел (1 мВ/дел с растяжкой в 5 раз). 3)Синхронизация суммарным сигналом: Когда одновременно исследуются два разных сигнала разной частоты возможно получить устойчивую синхронизацию. 4) ТВ-синхронизация: Осциллограф имеет фильтр синхронизации для автоматической по ТВ-кадрам и ТВ-строкам. 5) Выход сигнала канала 1: Сигнал канал1 с 50 Ом выходом может быть использован для подключения частотомера или другого измерительного прибора. 6) Z-вход: Яркость луча может управляться сигналом положительного уровня, например от ТТЛ логики. 7) режим X-Y: При переводе осциллографа в режим X-Y канал 1 используется как ось X, а вход канала 2 ось Y. 8) Встроенный функциональный генератор имеет 50 Ом выход. 9) Генератор формирует три формы сигнала частотой до 1 МГц.

Калибровка осцилографа - по горизонтальной оси значительно проще, выполняется она одновременно с калибровкой по вертикали. В то время, когда на вход осциллографа подано переменное напряжение 50 гц ( безразлично от постороннего или внутреннего источника), кривая этого напряжения, наблюдаемая на экране, растягивается по горизонтали ( рукоятками развертки и усиления по горизонтали) до получения удобной цены деления сетки осциллографа.

     2.2. Обоснование выбора методов, способов диагностики и ремонта блока питания музыкального центра.

Диагностика и ремонт блока питания музыкального центра производится в следущей последовательности: внешний осмотр сборки и монтажа аппаратуры, диагностика и ремонт ее узлов и блоков и проверка электрических параметров аппаратуры.

При внешнем осмотре сборки и монтажа проверяют правильность установки деталей и сборочных единиц на шасси или печатной плате и их крепление, отсутствие замыканий проводов или печатных проводников на плате. Любые неисправности, обнаруженные при осмотре, должны быть устранены.

Диагностику и ремонт электрических параметров узлов и блоков начинают с измерения напряжений и токов питания, иногда— сопротивлений цепи. Измеренные значения токов потребления и напряжений (сопротивлений) сравнивают с их значениями, приведенными на принципиальной электрической схеме.

Если показания измерительных приборов не отличаются резко от нормы, приступают к диагностике и ремонту блока. При регулировке узлов и блоков, блока питания музыкального центра в зависимости от технологического процесса применяют либо метод проверки параметров по измерительным приборам, или метод сравнения выходных параметров блока с эталоном.

Характерные неисправности	Причина неисправностей.	Способ диагностики.	Метод устранения Неисправности.
Музыкальный центр не работает от сети, а от батареек работает.	Отсутствует напряжения питания.	Музыкальный центр не работает от сети, а от батареек работает.	Заменить неисправные элементы.
Музыкальный центр не работает ни от сети, ни от батареек.	Нет напряжения на входе и выходе.	Музыкальный центр не работает ни от сети, ни от батареек.	Заменить стабилизатор.
В акустических системах при работе от сети слышен посторонний фон.	Наличие пульсаций напряжения источника питания.	В акустических системах при работе от сети слышен посторонний фон.	Заменить неисправные емкости и диоды.

Таблица – 3.  Характерные неисправности и их устранения.

ТФ

     2.3. Алгоритм выполнения технологического процесса диагностики и ремонта блока питания музыкального центра.

1. Подготовить инструменты для диагностики и ремонта блока питания музыкального центра (паяльник, припой, флюс, кусачки, набор отверток, очистительные средства, щетки).

2. Подготовить оборудование и приборы для диагностики и ремонта блока питания музыкального центра (мультиметр MAS830L, осцилограф GOS620/620FG).

3. Выполнить очистку блока питания музыкального центра от пыли и посторонних вещей с помощью пылесоса и щетки.

4. Осуществить внешний осмотр блока питания музыкального центра на наличие механический повреждений.

5. Провести тщательный осмотр блока питания, обращая внимание на любые внешние дефекты монтажа и деталей.

6. Произвести внутреннюю диагностику блока питания музыкального центра. Измерить напряжение питания в контрольных точках при помощи универсального мультиметра.

7. Произвести диагностику и ремонт блока питания музыкального центра. Заключается в замене неисправных элементов электролитических конденсаторов, выпрямителей, стабилизаторов.

8. Установить плату на свое заводское место и собрать музыкальный центр.

9. Проверить качество работы музыкального центра, включив музыкальный центр на 20 – 30 минут.

 2.4. Технологическая последовательность выполнения диагностики и ремонта блока питания музыкального центра.

1.Перед тем, как приступить к диагностике и ремонту блока питания музыкального центра, необходимо установить, имеются ли внешние причины, влияющие на нормальную работу блока питания музыкального центра. Такими причинами могут быть: неисправная, нестабильность напряжения питающей сети, индустриальные и др.

     2.Только после этого можно снять заднию крышку, произвести тщательный внешний осмотр, обращая внимание на любые внешние дефекты монтажа и деталей.

     3.Это могут быть микротрещины в печатных проводниках, «холодные пайки» элементов схемы, различные обрывы и замыкания. Большую пользу в этом может оказать обычный стрелочный омметр, входящий в состав комбинирован­ного измерительного прибора. Тем более, что внешний осмотр не всегда дает положительный результат. Например, сгоревший резистор внешне может ничем не отличаться от исправного.

      4.Дальнейший поиск неисправностей ведется при включенном блоке питания музыкального центра.

Внимание! Шасси музыкального центра находится под напряжением сети переменного тока, поэтому блок питания музыкального центра необходимо подключать к сети через разделительный трансформатор.

5.При включенном блоке  питания музыкального центра следует убедиться в надежности контактов в соединителях, связанных с подозревае­мым узлом или блоком, путем их легкого покачивания.

6.В общем случае поиск неисправностей производится с помощью осциллографа и вольтметра. Осциллографом производится исследование сигнала в проверяемой цепи, и по отсутствию или искажению формы этого сигнала можно судить о дефекте.

7.С помощью вольтметра измеряются постоянные напряжения на выводах транзисторов, контактных соединителей и др. Полученные значения сравниваются с величинами, приведенными на принципиальной схеме.

8.Перед ремонтом блока питания музыкального центра необходимо внимательно ознакомиться с принципиальной схемой.

Выводы по второй главе.

   В данной главе произведен обоснованый выбор оборудования, инструментов, приспособлений, необходимых для диагностики и ремонта блока питания, а также обоснование выбора методов, способов диагностики и устранения неисправностей блока питания. И произведена технологическая последовательность выполнения диагностики и ремонта блока питания музыкального центра.

ТРЕБОВАНИЯ ОХРАНЫ ТРУДА.

3.1 Техника безопасности при диагнистике и ремонте блока входной цепи блока питания музыкального центра.

В связи с тем, что в блоке питания имеются опасные для жизни напряжения при ремонте, необходимо строго придерживаться «Правил техники безопасности при работе по установке, ремонту и обслуживанию электронной технике».

Лицам, не ремонтирующих блок питания, находиться возле музыкального центра во время его ремонта мастером запрещается во избежание различных неприятных ситуаций.

Перед диагностикой и ремонтом блока питания следует сначала очистить его от пыли, обязательно удалить накопившуюся пыль с обеих сторон печатной платы блока питания музыкального ценра.

После очистки от пыли необходимо проверить состояние монтажа печатных плат. Затем проверить наличие подгоревших резисторов, вздувшихся электролитических конденсаторов, обугливания на печатных платах. Обнаруженные дефектные изделия должны быть заменены.

Запрещается установка радиоэлементов или проведение каких-либо монтажных работ в блоке питания, находящемся под напряжением.

При замене предохранителей или элементов следует, отключить музыкальный центр от сети питания. Перед заменой элементов необходимо при помощи специального разрядника (высоковольтный провод РМПВ с последовательно включенным резистором сопротивлением около 100 кОм) снять остаточный заряд с конденсаторов фильтра питания.

После окончания работ перед установкой крышки музыкальный  центр должен быть включен для проверки работоспособности блока питания.

Заключение.

- представлена структурная и принципиальная схема  блока питания музыкального центра;

-       обоснован выбор методов, способов применяемых для диагностики и устранения неисправностей блока питания музыкального центра;

-       обоснован выбор материалов, идущих на изготовление элементов или замену комплектующих деталей и узлов блока питания музыкального центра;

-       обоснован выбор инструментов, необходимых для диагностики и ремонта блока питания музыкального центра;

-       определены и составлены требования охраны труда и техники безопасности при ремонте блока питания музыкального центра;

-       рассчитана себестоимость технологического процесса ремонта блока питания музыкального центра;

Поставленные задачи были решены, это способствовало достижению поставленной цели по разработке и описанию технологического процесса диагностики и ремонта блока питания музыкального центра.

ОСНОВНАЯ ЛИТЕРАТУРА.

1. Банк, М.У. Параметры бытовой приёмно-усилительной аппаратуры / Банк М.У. - М: Изд.  «Академия»,  2010г.

2. Гальперин, М.В. Электронная техника / Гальперин М.В. - М: Изд. ИНФА, 2011 год.

3. Журавлев, Л.В.  Электрорадиоизмерения / Журавлев Л.В.-  М: Изд. «Академия», 2011г.

4. Куликов, Г.В. Бытовая техника. Устройство и ремонт / Куликов Г.В.,  М.: Профессиональное  Образовательное Издательство, 2009 год.

5. Помазанов, А.В. Бытовая приемно-усилительная аппаратура / Помазанов А.В. – М.: Изд. «Академия»,  2009 г.

6.Куликов.Г.В. Бытовая аудиотехника. Устроиство и ремонт.2012 г.

7. Александр Майстренко. Ремонт электронной техники 2012г.

Дополнительные источники.

8. http://vashtehnik.ru/elektronika/muzykalnyj-centr-svoimi-rukami.html

9. http://el-shema.ru/publ/remont/remont_muzykalnogo_centra_lg/6-1-0-74

10.http://blok-pitaniya.to-ask.ru/answer/625357/blok-pitaniya-ot-muzykalnogo- centra
