Объемно – планировочное  решение

Министерство образования и науки Украины

Донбасская национальная академия строительства и архитектуры

Кафедра водоснабжения и водоотведения

КУРСОВОЙ ПРОЕКТ

по курсу «Водоснабжение и водоотведение»

Выполнил

студент гр. ПГС-64в

Варзупина Е.А.

Проверил

Жибоедов________

Макеевка

2013

Содержание

Содержание  2

Введение
                                    3

1.         Объемно – планировочное  решение  4

2.         Проектирование  внутренней водопроводной системы В-1  5

2.1  Трассировка сети и построение  аксонометрической схемы трубопровода  5

2.2  Гидравлический расчет  5

2.3  Подбор устройства  для измерения количества и расхода воды   7

2.4  Определение требуемого напора  7

2.5  Монтаж  системы  внутреннего  водопровода  8

3.         Проектирование внутренней канализации К1  9

3.1  Трассировка внутридомой канализации  9

3.2  Расчет внутридомой канализации  9

3.3  Гидравлический расчет внутриквартальной канализации. 11

3.4  Монтаж внутриквартальной канализационной сети. 13

Список  используемой  литературы   15

Введение

В общем комплексе промышленного и гражданского строительства инженерные сооружения по санитарно-техническому устройству отдельных объектов являются весьма важными, без них невозможна нормальная жизненная и производственная активность в деятельности людей.

Грамотное проектирование санитарно-технических систем и правильное решение инженерных задач в значительной степени определяют уровень благоустройства жилых и общественных зданий и культуру производства промышленных предприятий.

Грамотное проектирование санитарно-технических систем и правильное решение инженерных задач в значительной степени определяют уровень благоустройства жилых и общественных зданий и культуру производства промышленных предприятий.

Современные здания и отдельные объекты оборудуют санитарно-механическими системами холодного и горячего водоснабжения, канализации, представляющие собой целый комплекс инженерного сантехнического оборудования.

По заданию предложено проектирование внутреннего водоснабжения и канализации двухсекционного, жилого здания с подвальной частью высотой
2,0 м. Высота цокольной части здания – 0,9 м; количество этажей – 3; высота этажа – 3 м. Грунты в районе строительства:

растительный слой – 0,25м;

суглинки – 1,2 м;

известь – 3,5 м.

Глубина промерзания грунта 1,2 м.

1.     Объемно – планировочное  решение



Для туалета выбрано унитаз керамический козырьковый с цельноотлитой полочкой с косым выпуском типа КП-КВ по ГОСТ 22847-85, L = 570 мм,
В = 360 мм и к нему бачок сливной керамический с верхним пуском, с непосредственным присоединением к унитазу типа БНК-ВП по ГОСТ 21.475-76.

Комплектность унитазов: унитаз, бачок с арматурой по ГОСТ 21485.4-76 или техническим условиям арматуры крепления бачка. Сиденье по ГОСТ 15062-83 или по техническим условиям.

Для санитарного узла подобран умывальник овальный со скрытыми установочными поверхностями по ГОСТ 23759-85.

Умывальник керамический, устанавливаемый в санузлах, без отверстий в полочке для установки водоразборной арматуры по ГОСТ 23759-85, L = 550 мм,
В = 420 мм. В состав комплекта входят: умывальник, сифон с выпуском ГОСТ 23412-79, два болта для установки умывальника ГОСТ 7798-70. Подобран сифон бутылочный пластмассовый с вертикальным выпуском типа СБПУ,
ГОСТ 23412-79.

Для установки на кухне принята мойка чугунная эмалированная с центральным смесителем ГОСТ 7506-83. В комплект мойки входят: водосливная арматура, сифон, выпуск с деталями крепления, пробка с цепочкой.

Для ванной комнаты подобрана ванна типа ВЧ-1700 ГОСТ 1154-80,
L = 1700 мм, В = 750 мм. В комплектность ванны входят: ванна, 4 ножки, детали крепления, комплект изделий водосливной арматуры по ГОСТ 23412-79, инструкция по монтажу и эксплуатации.

Для установки на мойке выбран смеситель СМ-М-Ц ГОСТ 25809-83 центральный.

Для ванной подобран смеситель с душевой сеткой на гибком шланге ГОСТ 25809-83 типа СМ-ВУ-ШЛ.Ф. Комплектность: смеситель, патрубки присоединения, прокладки.

2.     Проектирование
внутренней водопроводной системы В-1

Внутренние сети водопровода системы В-1 проектируются из полиэтиленовых труб (ГОСТ 18599-83) согласно п. 10.1 [1]. Разводка организована в санузле на высоте 0,3 м от пола. Высота подсоединения моек и умывальников – 0,8 м от пола. Стояки располагаются без ниш. Запорная арматура устанавливается перед основанием стояков, на отводе в каждую квартиру, на смывных бочках. Стояки системы внутреннего водопровода обозначаются Ст. В 1-1, Ст. В 1-2 и т.д.

Диаметры стояков, подводок, магистрали определяются гидравлическим расчетом.

Водопроводную сеть с потребителями разбиваем на участки, а за основу берем наиболее удаленный прибор.

По заданию, норма расхода воды в сутки наибольшего водопотребления равна 225 л/сутки, наименьший гарантийный напор в городской магистрали
33 м. Для 3-этажного здания проектируется хозяйственно-питьевой водопровод. Система водопровода прямоточная, тип сети - тупиковая с нижней разводкой, с одним вводом.

2.1   Трассировка сети и построение
аксонометрической схемы трубопровода

Трассировка внутриквартальной сети производится с соблюдением таких требований: необходимо стремиться к использованию подвалов и подпольных коридоров для их прокладки, магистральные трубопроводы прокладываются вдоль капитальных стен со свободным доступом к арматуре, подвальный провод прокладывается в теплоизоляции, согласно п. 9.13 [1].

Аксонометрическая схема водопровода строится с указанием всех элементов. Установка запорной арматуры предусмотрена согласно п. 10.5 [1].

2.2   Гидравлический расчет

Цель гидравлического расчета – определение наиболее экономичных диаметров труб, скоростей движения воды и потерь напора в трубах при пропуске расчетных напоров воды. Внутренние хозяйственно-питьевые водопроводы рассчитываются на пропуск максимальных секундных расходов.

Диаметры труб определяем из расчета наибольшего использования гарантийного напора в наружной сети. Потери напора определяем по расчетному расходу и диаметру труб в сравнении их с давлением в наружной сети, определяется необходимость установки насосов.

В соответствии с расчетными расходами и допустимыми скоростями определяем диаметр трубопровода и потери напора на расчетном участке.

Гидравлический расчет сети хозпитьевого водопровода производится по максимальному секундному расходу воды

где     –   секундный расход воды, определенный согласно [1, п. 3.2];
          –   коэффициент, определяемый из [1, прил. 4].

Вероятность действия санитарно-технических приборов на участках сети определяем по формуле:

где     – общая норма расхода воды за час наибольшего водопотребления,л/час

          –   общее число жителей в здании, ;

 –   общее число приборов в здании, .

Потери напора на участках трубопроводов системы водопровода

где     –     потери напора на 1 м длины трубопровода;

 –     длина расчетного участка, м;

 – коэффициент, учитывающий потери напора на местных
                   сопротивлениях, который следует принимать равным 0,3 в сети
                   хозяйственно-питьевого водопровода.

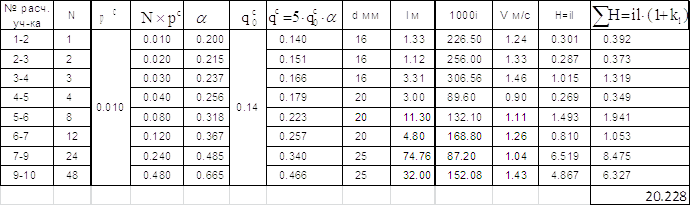

Таблица 2.1 – Ведомость гидравлического расчета холодного водопровода

2.3   Подбор устройства
для измерения количества и расхода воды

Учет количества воды производится счетчиками, установленными в подвале на вводе в здание. Необходимость установки водомера регламентируется п.11.1 [1]. Диаметр условного прохода счетчика воды в здании определяется, исходя из среднечасового расхода, который не должен превышать эксплуатационный
расход счетчика.

Среднечасовой расход воды в сутки наибольшего водопотребления:

где     – средняя суточная норма расхода воды на одного человека,
                   ;

– средняя часовая норма расхода горячей воды на одного человека,

u – число жителей в доме, 54

         При расходе воды  по эксплуатационному расходу подбирается счетчик ВСКМ-32 с предельными значениями расходов от  до
(табл.4 [1]).

Гидравлическое сопротивление счетчика:

где       – удельное сопротивление ВСКМ-25; ;

            –  расход, протекающий через водомер, .

Потери напора не превышают 2,5 м.в.ст. принятый счетчик  удовлетворяет требованиям.

2.4   Определение требуемого напора

Величина требуемого напора для подачи воды в здание:

где    – геометрическая высота подъема воды,

          – сумма потерь напора в трубах, ;

           –  свободный напор у диктующего санитарного прибора, .

Для требуемого напора условие  выполняется. Система водоснабжения без насосов и баков.

2.5   Монтаж  системы  внутреннего  водопровода



Монтажные  рабочие  проекты  составляются  по  рабочим  строительным  чертежам  здания  и  по  проекту  данной  санитарно – технической  системы.

Вводы  водопровода  выполняются  из  стойких  к  коррозии  материалов.

Вводы  водопровода  прокладывают ниже  глубины  промерзания. Трубопроводы  ввода  укладывают  с  уклоном  в сторону  городской  сети, достаточным  для опорожнения  стояков (0.002–0.005). Соединения магистральных  труб, стояков поквартирной  разводки  осуществляется  при  помощи специального паяльника, который расплавляет пластиковые трубы в месте стыка и делает его возможным.

Магистральная  труба  прокладывается  на  расстоянии  0.3 м от потолка  подвала.

Поквартирная  разводка  осуществляется  на  высоте 0.3 м от пола. Затем устанавливается  вентиль для отключения воды в квартире,  далее  при помощи сгона  и  штуцера  подключается  к общей  подводке  санитарно-техническое оборудование.  Всё  санитарно-техническое  оборудование  соединено  при помощи  резьбовых  соединений. Для  соединения отдельных  участков  труб  применяются  специальные  фасонные  части: угольники, тройники, муфты, контргайки, штуцеры.

3.    Проектирование внутренней канализации К1



Внутренняя  канализация  служит  для  приёма  сточных  вод  в  местах  их  образования  и  отвода  в  сеть  внутриквартирной  канализации.

Отвод  сточных  вод  предусмотрен  по самотечным трубопроводам.

Трубы приняты пластмассовые безнапорные и фасонные части к ним по ГОСТ 22689.0-77-ГОСТ 22689.20-77.  Трубы соединяют с помощью резиновых уплотнительных колец, склеиванием, с помощью накидной гайки и резиновой прокладки.

Канализационные  трубопроводы  к  строительным   конструкциям  крепятся хомутами через 2 м. Ревизии  установлены  на  высоте 1 м от пола на  первом и третьем этажах  по стоякам. Ревизия плотно  закрывается  крышкой   на  болтах с  резиновой  прокладкой  толщиной 5 мм.

Для подсоединения к внутриквартирной обвязке к стояку используется тройник прямой 90⁰ по ГОСТ 6942.17-80 110×110 с отводом 1500 ø110 мм по ГОСТ 6942.9-80. Для подсоединения унитаза используем тройник прямой переходной 50/110×110 по ГОСТ 6942.15-80 с патрубком ø110 мм по ГОСТ 6942.4-80 l = 200 мм. Для обеспечения присоединения  сифона умывальника  используем тройник прямой 90⁰ ø50 мм 50×50 по ГОСТ 6942.12-80. Подсоединения сифона с выпуском и переливом  для ванн по ГОСТ 23412-79 с изменениями осуществляем с помощью тройника по ГОСТ 6942.17-80 ТК 450 50×50. Сифон мойки бутылочной по ГОСТ 23412-79 с изменениями. Присоединяем с помощью колена ø50 мм по ГОСТ 6942.7-80. Внутриквартирную обвязку до унитаза выполняем из труб по ГОСТ 6942.3-80 ø 50мм и патрубков
ø50 мм по ГОСТ 6942.4-80.

Для прочистки на 1, 3 этажах на стояках устанавливаются ревизии ø110 мм по ГОСТ 6942.42-80 .

3.1   Трассировка внутридомовой канализации

На план здания наносим канализационные стояки и отводные трубопроводы от приема сточных вод, и стояки, которые обозначаются Ст. К 1-1, Ст. К 1-2 и т.д. На плане подвала показываются выпуски от стояков  до оси смотровых колодцев. Канализационные стояки имеют по всей длине одинаковый диаметр. Вентиляция канализационной сети производится через стояки с помощью выпусков через кровлю.

3.2   Расчет внутридомовой канализации

Определяем  максимальный  секундный  расход  сточных  вод:

где     – секундный  расход  воды, определяемый  по приложению [1];

 – максимальный  секундный  расход  воды  на  участке.

Расчет стояков и выпусков сводится в таблицы 3.1 и 3.2.

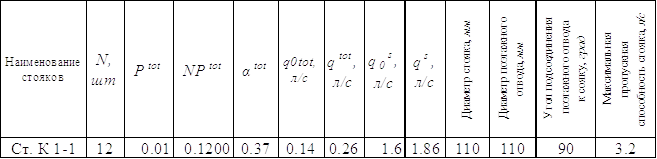

Таблица 3.1 – Расчет стояков внутренней канализации

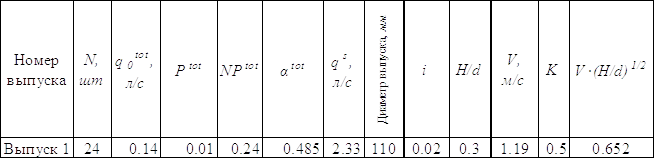

Таблица 3.2 – Определение диаметров выпусков канализации

Для  ответвлений при наличии ванны, унитаза, мойки и умывальника  выбираем наибольший расход воды по прибору, т.е. унитаза q_o^s =1.6 л/с.

Коэффициент α определяем, исходя из вероятного использования

Скорость  сточных  вод – не  менее  0,7 м/с. Расстояние между  водопроводом и канализацией, расположенных в подвальной части, минимум
0,3 м. При расчете выполняется условие .

Канализационная  сеть  прокладывается  на  расстоянии  3 м  от  наружных  стен здания. Диаметр выпуска 110 мм. В месте присоединения выпусков  канализации к наружной сети запроектированы колодцы Ø 700 мм.

3.3   Гидравлический расчет внутриквартальной канализации.



Целью расчета является определение уклонов, диаметров труб и глубин заложения колодцев.

Дворовая канализация проектируется из керамических труб.

Наименьшую глубину заложения канализационных трубопроводов принимаем из условия предохранения их от разрушения действием постоянных и временных нагрузок и из условия промерзания грунта.

где       –          начальная глубина заложения в наиболее удаленном и
                   высокорасположенном колодце, м.

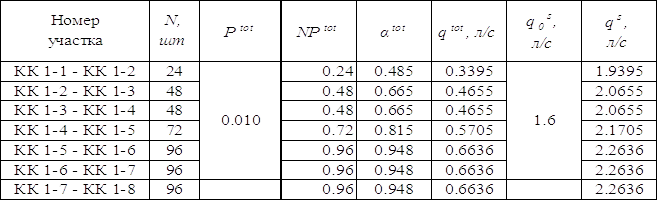

Таблица 3.3 – Расчетные расходы внутриквартальной канализации

При расчете бытовой канализационной сети необходимо учитывать следующие требования:

§  уклоны, которые необходимо придать трубам для отведения расчетного расхода, должны обеспечивать незаиляющую скорость;

§  наполнения в трубах, допускаемые при пропуске расчетного расхода и при предельном уклоне, не должны превышать нормативных;

§  скорости течения сточных вод в трубах при данном расчетном расходе, уклоне и наполнении должны быть незаиляющими.

Таблица 3.4 – Ведомость  гидравлического расчета внутриквартальной канализационной сети

На основании гидравлического расчета вычерчиваем продольный профиль дворовой канализации в соответствии с требованиями  ГОСТ 21.604-82



3.4   Монтаж внутриквартальной канализационной сети.

Основное назначение сети – сбор сточных вод от одного или нескольких зданий и отвод в наружную городскую канализационную сеть. Трубопроводы канализационной сети прокладывают параллельно зданию. Дальнейший отвод сточных вод осуществляется самотеком по кратчайшему расстоянию в направлении к контрольному колодцу, а затем в уличный коллектор. Трубопроводы состоят из стандартных труб. Выпуски от здания в колодцы выполнены из пластиковых труб ø 110 мм. Внутриквартальная канализационная сеть выполнена из керамических труб раструбных ø 160 мм согласно ГОСТ 286-82. Колодцы в сетях предназначены для осмотра, прочистки и контроля качества сбрасываемых сточных вод. На прямых и длинных участках смотровые колодцы для ø 160 мм должны располагаться на расстоянии не более чем через 35 м. При пересечении с системой В1 расстояние в свету между коммуникациями должны быть не менее 0,4 м. Колодцы выполняются из сборных железобетонных элементов ø 700 мм. На дне устраивается лоток для плавного соединения труб. На участках, где канализационная сеть ниже уровня грунтовых вод, выполняется битумная гидроизоляция стыковых соединений и колодцев на 0,5 м и выше УГВ.

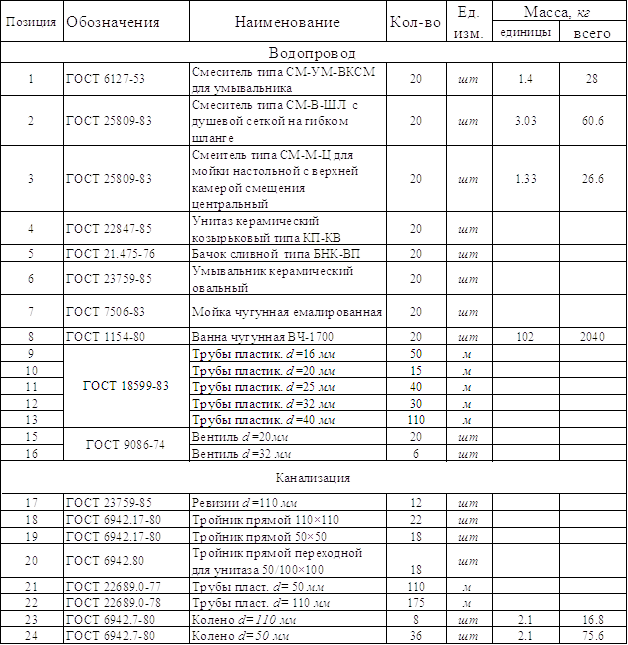

Таблица 4 – Спецификация

Список  используемой  литературы



1.    СНиП  2.04.01-85 «Внутренний водопровод и канализация зданий». – М.: ЦИТП Госстроя СССР, 1986. – 56 с.

2.    Справочник проектировщика «Внутренние санитарно-технические устройства»,  ч. 2. –    М.: Стройиздат, 1990.

3.    Карелин. Таблицы для гидравлического расчёта пластмассовых канализационных сетей. – М.: Стройиздат, 1974.

4.    СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения». –  М.: Стройиздат 1986.

5.    ГОСТ 21.104-79. Спецификация. – М.: Издательство стандартов, 1979.

6.    ГОСТ 25.809-83. Смесители водопроводные. – М.: Издательство стандартов, 1983.

7.    ГОСТ 11.54-83. Мойки чугунные эмалированные. Технические условия. – М.: Издательство стандартов, 1983.

8.    ГОСТ 11.54-80. Ванны чугунные эмалированные. Технические условия – М.: Издательство стандартов, 1985.

9.    ГОСТ 23759-85. Умывальники керамические. Технические условия. – М.: Издательство стандартов, 1985.

10.           ГОСТ  22.847-85. Унитазы керамические. Технические условия. – М.: Издательство стандартов, 1986.

11.           ГОСТ 11.54-80. Смывные бачки и арматура к ним. – М.: Издательство стандартов, 1976.

12.           Инженерные сети. Оборудование зданий и сооружений / Под ред. Соснина Ю.П. – М.: Высшая школа, 2001 – 415 с.

13.           Шевелев Ф.А. Таблицы для расчета стальных, чугунных, асбестоцементных, пластмассовых и стеклянных водопроводных труб. – М.: Стройиздат, 1973 г.
