Главное управление образования и молодёжной политики Алтайского края

КГБПОУ «Алтайский архитектурно-строительный колледж»

Специальность:280703

«Пожарная безопасность»

ОРГАНИЗАЦИЯ ПРОТИВОПОЖАРНОЙ ЗАЩИТЫ

И ТУШЕНИЯ ПОЖАРА

НА ОБЪЕКТЕ «УПРАВЛЕНИЕ ПО МОЛОДЁЖНОЙ ПОЛИТИКЕ АЛТАЙСКОГО КРАЯ»

Пояснительная записка курсового проекта

по МДК 01.02 Пожарная тактика,

МДК 02.02 Пожарная профилактика

Руководитель: ___________________________

Преподаватель: ___________________________ А.А. Петрин

Преподаватель: ___________________________ С.Л. Чемодаков

Оценка:

Барнаул, 2016

Содержание

Введение

Раздел 1. Экспертиза противопожарной защиты

1.1 Оперативно-тактическая характеристика объекта.

1.2 Описание и обоснование конструктивных и объемно- планировочных решений, степени огнестойкости и класса конструктивной пожарной опасности строительных конструкций.

1.3 Обоснование противопожарных расстояний между зданиями и сооружениями и наружными установками.

1.4 Описание и обоснование проектных решений по наружному

и внутреннему противопожарному водоснабжению.

1.5 Описание и обоснование проектных решений по обеспечению

безопасности людей при возникновении пожара (путей эвакуации).

1.6 Описание и обоснование противопожарной защиты (автоматических установок пожаротушения, пожарной сигнализации, оповещения и управления эвакуацией людей при пожаре, противодымной защиты).

1.7 Мероприятия по обеспечению безопасности подразделений пожарной охраны при ликвидации пожара.

1.8 Описание организационно-технических мероприятий по обеспечению пожарной безопасности объекта.

Раздел 2. Организация и тактика тушения пожара

2.1 Прогнозирование возможной обстановки на пожаре.

2.2 Расчет сил и средств для тушения возможного пожара.

2.3 Организация управления силами и средствами при проведении действий по тушению пожара первым РТП.

2.4 Построение совмещенного графика изменения площади пожара, площади тушения, требуемого и фактического расходов огнетушащих средств.

2.5 Рекомендации должностным лицам по тушению пожара.

2.6 Заключение.

Список литературы.

Графическая часть

Приложение А. Генеральный план

Приложение Б. Поэтажные планы

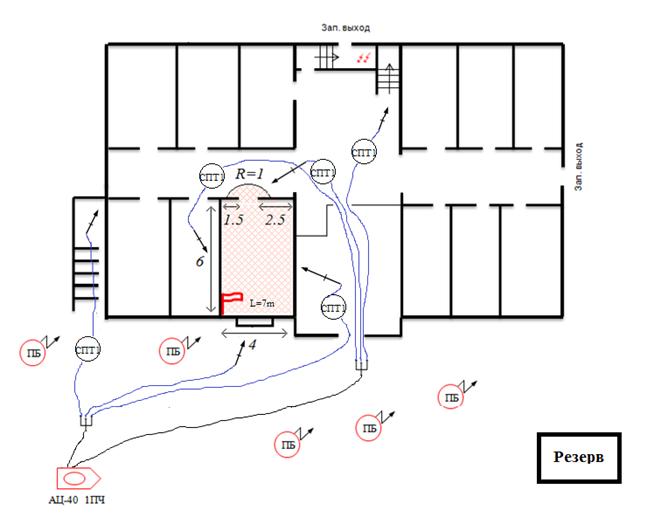

Приложение В. Схема расстановки сил и средств

Введение

Тема курсового проекта: «Мероприятия по обеспечению пожарной безопасности на объекте».

Цель: Определение фактического состояния противопожарной защиты объекта.

Задачи: Провести анализ:

- конструктивных и объемно-планировочных решений объекта;

- противопожарных расстояний между зданиями;

- наружного и внутреннего противопожарного водоснабжения;

- путей эвакуации;

-обеспечение безопасности подразделений пожарной охраны при ликвидации пожара

-организационно-технических мероприятий по обеспечению пожарной безопасности объекта.

Объектом курсовой работы является «управление по молодёжной политике Алтайского края»

Предметом курсовой работы является определение соответствия мероприятий по обеспечению пожарной безопасности в управлении по молодёжной политике, нормативным документам по пожарной безопасности.

Актуальность данной работы предопределена тем, что данный объект защиты относится к объектам с массовым пребыванием людей, т.е к объектам в которых на небольшой площади сосредоточено большое количество людей (50 или более человек). Пожары в образовательных учреждениях, торговых центрах, кинотеатрах, театрах, лечебных учреждениях со стационарным пребыванием пациентов, объектах с пребыванием маломобильных групп населения на территории России всегда связаны со сложностью проведения эвакуационных мероприятий и не редко имеют трагические последствия.

Практическая значимость курсовой работы заключается в выявлении недостатков в обеспечении пожарной безопасности на данном объекте и разработке соответствующих мероприятий по улучшению противопожарной защиты объекта.

РАЗДЕЛ 1. ЭКСПЕРТИЗА ПРОТИВОПОЖАРНОЙ ЗАЩИТЫ.

1.1 Оперативно тактическая характеристика объекта.

Назначение объекта: административное;

Площадь территории – 288 м²;

Степень огнестойкости-3 СО;

Этажность здания- 2 этажа, высота здания составляет8 метров;

Размеры в плане 12 x 24 м

Стены наружные кирпичные, перегородки несущие кирпичные, деревянные. Межэтажные перекрытия выполнены из железобетона. Перекрытиядеревянные. Лестничные клетки - внутренние, деревянные.Кровля металлическая по деревянной обрешётке, чердачные помещения отсутствует.

На 1-ом этаже располагаются: 2 холла, 6 кабинетов, 3 кладовых помещения, 2 коридора, столовая и 2 туалета.На 2-ом этаже располагаются: холл, 7 кабинетов, приемная, кабинет начальника управлении, кабинет председателя, бухгалтерия.В подвале все помещения технические, вход на чердак по пожарной лестнице.

Здание имеет 3 пути эвакуации: через главный вход и 3 запасных выхода.

В соответствии с 123-ФЗ "Технический регламент о требованиях пожарной безопасности" здание относится к классу функциональной пожарной опасности Ф 4.3(Учреждения органов управления, проектно-конструкторские организации, информационные и редакционно-издательские организации, научно-исследовательские организации, банки, конторы, офисы).

Строительные конструкции характеризуются огнестойкостью и пожарной опасностью. Показателем огнестойкости является предел огнестойкости, пожарную опасность конструкции характеризует класс ее пожарной опасности.

1.2 ОПИСАНИЕ И ОБОСНОВАНИЕ КОНСТРУКТИВНЫХ И ОБЪЕМНО-ПЛАНИРОВОЧНЫХ РЕШЕНИЙ, СТЕПЕНИ ОГНЕСТОЙКОСТИ И КЛАССАКОНСТРУКТИВНОЙ ПОЖАРНОЙ ОПАСНОСТИ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ.

Предел огнестойкости строительных конструкций устанавливается по времени (в минутах) наступления одного или последовательно нескольких, нормируемых для данной конструкции, признаков предельных состояний:

· потери несущей способности (R);

· потери целостности (Е);

· потери теплоизолирующей способности (I).

Требуемая степень огнестойкости (табл)

Требуемые пределы огнестойкости(табл)

Фактические пределы огнестойкости(табл)

1.2.1 Рассмотрим соответствие пределов огнестойкости строительных конструкций объекта защиты.

Таблица№1

Наименование строительных конструкций	Предел огнестойкости, требуемый мин.	Предел огнестойкости, фактический мин.	Соответствие
Несущие стены и другие несущие элементы	R 90	R 100	Соответствует
Перекрытия междуэтажные (в т.ч. чердачные и над подвалом)	REI 45	REI 65	Соответствует
Внутренние стены лестничных клеток	REI 90	REI 120	Соответствует
Марши и площадки лестниц	R 60	R 75	Соответствует

Вывод: фактические пределы огнестойкости строительных конструкций объекта защиты полностью соответствуют требуемым.

(ст.35 табл.21,123-ФЗ "Технический регламент о требованиях ПБ").

Фактические пределы огнестойкости конструкций определялись (по таблицам 8, 10,11 пособие к СНиП II-2-80).

1.2.2 Рассмотрим соответствие пределов огнестойкости строительных конструкций объекта защиты.

Таблица№2

Конструкция	Степень огнестойкости (фактическая)	Степень огнестойкости (требуемая)	Соответствие
Несущие стены, колонны и другие несущие элементы (кирпичные)	II	II	Соответствует
Наружные ненесущие стены (кирпичные)	II	II	Соответствует
Перекрытия междуэтажные (в том числе чердачные) (железобетон)	I	I	Соответствует

Вывод: фактические степени огнестойкости здания и строительных конструкций больше требуемых нормативов (ст.35 табл.21,123-ФЗ "Технический регламент о требованиях ПБ").

1.2.3 Определяем соответствие класса конструктивной пожарной опасности здания и класса пожарной опасности строительных конструкций

Класс конструктивной пожарной опасности зданий, сооружений, строений и пожарных отсеков - классификационная характеристика зданий, сооружений, строений и пожарных отсеков, определяемая степенью участия строительных конструкций в развитии пожара и образовании опасных факторов пожара.

Строительные конструкции по пожарной опасности подразделяются на следующие классы:

1) непожароопасные (K0);

2) малопожароопасные (K1);

3) умереннопожароопасные (K2);

4) пожароопасные (K3).

Класс пожарной опасности строительных конструкций определяется в соответствии с таблицей 6 123-ФЗ "Технический регламент о требованиях ПБ.

Численные значения критериев отнесения строительных конструкций к определенному классу пожарной опасности определяются в соответствии с методами, установленными нормативными документами по пожарной безопасности.

Рассмотрим соответствие класса конструктивной пожарной опасности зданий, сооружений, строений и пожарных отсеков объекта защиты.

Таблица №3

Наименование строительных конструкций	Класс пожарной опасности требуемый	Класс пожарной опасности фактический
Несущие элементы здания	К0	К0
Стены наружные с внешней стороны	К0	К0
Стены, перегородки, перекрытия и бесчердачные покрытия	К0	К0
Стены лестничных клеток и противопожарные преграды	К0	К0
Марши и площадки лестниц в лестничных клетках	К0	К0

Вывод: Фактический класс конструктивной пожарной опасности здания и класс пожарной опасности строительных конструкций соответствуют требованиям нормативных документов (ст.36 табл.22,123-ФЗ "Технический регламент о требованиях ПБ").

1.2.4 Определяем соответствие объемно-планировочных решений по ограничению распространения пожара за пределы очага пожара.

Ограничение распространения пожара достигается мероприятиями, архитектурными и инженерными решениями по ограничению площади, интенсивности и продолжительности горения.

К ним относятся:

-конструктивные и объемно-планировочные решения, препятствующие распространению

опасных факторов пожара по помещению, между помещениями, между группами помещений различной функциональной пожарной опасностью, между этажами и секциями, а также между зданиями.

-ограничение пожарной опасности строительных материалов используемых в поверхностных слоях конструкции объекта, в том числе кровель, отделок и облицовки фасадов, помещений и тп.

Рассмотрим соответствие объемно-планировочных решений по ограничению распространения пожара на объекте защиты .

Таблица №4

Показатели	Требования нормативных документов	Фактическое состояние на объекте
Разделение частей зданий, пожарных отсеков	Противопожарные стены, разделяющие здание на пожарные отсеки, должны возводиться на всю высоту здания (п.5.4.7 СП 2.13130-2009)	Стены на всю высоту здания
Наименование противопожарных преград и заполнение проемов в них	Заполнение проемов в противопожарных преградах должно выполняться, как правило, из негорючих материалов с пределом огнестойкости в соответствии с табл. 24, 25 N 123-ФЗ. (п. 5.3.5 СП 2.13130.2009)	Заполнение проемов в противопожарных преградах выполнено из негорючих материалов.
Необходимость выхода на кровлю	Число выходов на кровлю (но не менее чем один выход) и их расположение следует предусматривать в зависимости от класса функциональной пожарной опасности и размеров здания и сооружения. (п. 7.3. СП 4.13130.2009)	На объекте предусмотрен 1 выход на кровлю.
Отверстия и зазоры в местах прохода коммуникаций в конструкциях	Руководитель организации организует проведение работ по заделке негорючими материалами, обеспечивающими требуемый предел огнестойкости и дымогазонепроницаемость, образовавшихся отверстий и зазоров в местах пересечения противопожарных преград различными инженерными (в том числе электрическими проводами, кабелями) и технологическими коммуникациями. (п. 22 ППР в РФ)	Отверстия и зазоры в местах прохода коммуникаций в конструкциях отсутствуют
Использование вентиляционных камер	Системы противодымной вентиляции должны быть автономными для каждого пожарного отсека, кроме систем приточной противодымной вентиляции, предназначенных для защиты лестничных клеток и лифтовых шахт, сообщающихся с различными пожарными отсеками (п. 7.1 СП 7.13130.2009)	Вентиляционные камеры автономны для каждого пожарного отсека.
Каркасы подвесных потолков	Каркасы подвесных потолков в помещениях и на путях эвакуации следует выполнять из негорючих материалов. (п.4.3.2 СП 1.13130.2009)	Каркасы подвесных потолков выполнены из негорючих материалов.
Огнезащитная обработка и ее состояние	Состояние огнезащитной обработки (пропитки) должно проверяться не реже двух раз в год. (п. 36 правила ПБ в РФ).	Состояние огнезащитной обработки проверяется не реже двух раз в год.
Облицовка внешних поверхностей наружных стен	Облицовка внешних поверхностей наружных стен, изготовленная из нештучных (штукатурных, лакокрасочных и т.п.) материалов, предохраняющая основные ограждающие, несущие конструкции и теплоизоляционные материалы от атмосферных и других внешних воздействий. (п.3.9 СП 2.13130.2009)	Облицовка изготовлена из нештучных материалов
Строительные конструкции	Предел огнестойкости строительных конструкций устанавливается по времени(в минутах) (п. 5.2.1 СП 2.13130.2009)	Предел огнестойкости строительный конструкций:150 мин.

Вывод: объемно-планировочные решения по ограничению распространения пожара за пределы очага пожара соответствуют с нормативными документами (СП 2.13130.2009)

1.3ОБОСНОВАНИЕ ПРОТИВОПОЖАРНЫХ РАССТОЯНИЙ МЕЖДУ ЗДАНИЯМИ И СООРУЖЕНИЯМИ И НАРУЖНЫМИ УСТАНОВКАМИ.

Противопожарный разрыв (противопожарное расстояние) - нормированное расстояние между зданиями, строениями и (или) сооружениями, устанавливаемое для предотвращения распространения пожара. (ст. 2 п. 36, №123 – ФЗ от 22.07.2008, в ред. от 10.07.2012 №117-ФЗ)

Согласно пункту 8. 1, 8. 3, 8. 8 СП4. 13130. 2013 допускается предусматривать подъезд пожарных автомобилей только с одной стороны к зданиям и сооружениям в случаях:

Ширина проездов для пожарной техники в зависимости от высоты зданий или сооружений должна составлять не менее 3,5 метров – при высоте зданий или сооружения до 13,0 метров включительно, согласно пункту 8. 6 СП4. 13130. 2013.

В общую ширину противопожарного проезда, совмещённого с основным подъездом к зданию и сооружению, допускается включить тротуар, примыкающий к проезду, согласно пункту 8. 7 СП4. 13130. 2013.

Конструкция дорожной одежды проездов для пожарной техники должна быть рассчитана на нагрузку от пожарных автомобилей, согласно пункту 8. 9 СП4. 13130. 2013.

В замкнутых и полузамкнутых дворах необходимо предусматривать проезды для пожарных автомобилей, согласно пункту 8. 10 СП4. 13130. 2013.

Сквозные проезды (арки) в зданиях и сооружениях должны быть шириной не менее 3,5 метра, высотой не менее 4,5 метра и располагаться не более чем через каждые 300 метров, а в реконструируемых районах при застройке по периметру – не более чем через 180 метров, согласно пункту 8. 11 СП4. 13130. 2013.

Минимальные противопожарные расстояния между жилыми и общественными зданиями, а также между жилыми, общественными зданиями и вспомогательными зданиями и сооружениями производственного, складского и технического назначения при степени огнестойкости – II и классе конструктивной пожарной опасности – С1 – 10 метров.

Минимальные противопожарные расстояния от жилых, общественных и административных зданий (классов функциональной пожарной опасности Ф1, Ф2, Ф3, Ф4) I и II степеней огнестойкости до производственных и складских зданий, сооружений и строений (класса функциональной пожарной опасности Ф5) должны составлять не менее 9 м (до зданий класса функциональной пожарной опасности Ф5 и классов конструктивной пожарной опасности С2, С3 — 15 м), III степени огнестойкости — 12 м, IV и V степеней огнестойкости — 15 м. Расстояния от жилых, общественных и административных зданий (классов функциональной пожарной опасности Ф1, Ф2, Ф3, Ф4) IV и V степеней огнестойкости до производственных и складских зданий, сооружений и строений (класса функциональной пожарной опасности Ф5) должны составлять 18 м. Для указанных зданий III степени огнестойкости расстояния между ними должны составлять не менее 12м.

Противопожарные расстояния между жилыми, общественными и административными зданиями, зданиями, сооружениями и строениями промышленных организаций в зависимости от степени огнестойкости и класса их конструктивной пожарной опасности следует принимать в соответствии с таблицей 1. Для ряда объектов защиты в настоящем своде правил приведены дополнительные требования к противопожарным расстояниям.

Степень огнестойкости здания	Класс конструктивной пожарной опасности	Минимальные расстояния при степени огнестойкости и классе конструктивной пожарной опасности зданий, сооружений и строений, м
		I, II, III CO	II, III, IV С1	IV, V С2, С3
I, II, III	C0	6	8	10
II, III, IV	С1	8	10	12
IV, V	С2, С3	10	12	15

Согласно Статье 69 Федерального закона от 22.07.2008 №123-ФЗ «Технический регламент о требованиях пожарной безопасности» (в редакции от 10.07.2012, №117-ФЗ), противопожарные расстояния между зданиями, сооружениями и строениями определяются как расстояния между наружными стенами или другими конструкциями зданий, сооружений и строений. При наличии выступающих более чем на 1 метр конструкций зданий, сооружений и строений, выполненных из горючих материалов, следует принимать расстояния между этими конструкциями.

Рассмотрим противопожарные расстояния (разрывы) от иных зданий и сооружений объекта защиты.

г.Барнаул

Здания и сооружения, расположенные на примыкающей территории:

Таблица№5

Здания и сооружения	Степень огнестойкости здания	Класс конструктивной пожарной опасности	Фактическое расстояние, м	Требуемое расстояние, м	Соответствие
Административное здание 1 этажМаксима Горького 39Б	II	С0	0 метров	6 метров	Не соответствует
Административное здание 3 этажаМаксима Горького 39А	II	C0	10 метров	6 метров	Соответствует
Администрация центрального района 5 этажей Никитина 60	II	С0	15 метров	6 метров	Соответствует

Вывод: Противопожарные расстояние ближайших зданий не соответствуют требованиям норм (п.4.3 СП 4.13130.2009).

1.4 Описание и обоснование проектных решений по наружному и внутреннему противопожарному водоснабжению.

Наружное противопожарное водоснабжение должно предусматриваться на территории поселений и организаций. Наружный противопожарный водопровод, как правило, объединяется с хозяйственно-питьевым или производственным водопроводом. (п. 4. 1 СП 8. 13130. 2009).

Качество воды источников противопожарного водоснабжения должно соответствовать условиям эксплуатации пожарного оборудования и применяемым способам пожаротушения. (п. 4. 2 СП 8. 13130. 2009)

Противопожарный водопровод следует создавать, как правило, низкого давления.

Противопожарный водопровод высокого давления создается только при соответствующем обосновании. (п. 4. 3 СП 8. 13130. 2009)

Минимальный свободный напор в сети противопожарного водопровода низкого давления (на уровне поверхности земли) при пожаротушении должен быть не менее 10 м.

Минимальный свободный напор в сети противопожарного водопровода высокого давления должен обеспечивать высоту компактной струи не менее 20 м при максимально необходимом расходе воды на пожаротушение и расположении пожарного ствола на уровне наивысшей точки самого высокого здания. Свободный напор в сети объединенного водопровода должен быть не менее 10 м и не более 60 м. (п. 4. 3 СП 8. 13130. 2009).

Требования пожарной безопасности к источникам противопожарного водоснабжения объектов защиты определяется объёмом защищаемого объекта.

В городе Барнауле возможно одновременное количество пожаров составляет – 3 пожара, с расходом воды на тушение 90 л/с, согласно с таблицей 1 СП 8.1310.2009.

Расход воды на наружное пожаротушение здания функциональной опасности зависит от объёма здания.

Объём объекта защиты 2304 м3, требуемый расход составляет 10л/с, согласно таблице 2 СП 8.13130.2009.

Для нашего объекта защиты характерно наличие наружных водопроводных сетей с пожарными гидрантами, в соответствии со статьёй 62 п.2, 68 ФЗ от 22.07.2008 №123-ФЗ (в ред. от 10.07.2012 №117-ФЗ)

Наружное: осуществляется от двух пожарных гидрантов расположенных:

- ул. Никитина, 51 №1307, Р=4 атм, Q=80 лс, К=150: на расстоянии 70м

- ул. Никитина, 58 №1308, Р=4 атм, Q=80 лс, К=150: на расстоянии 60м

Рассмотрим соответствие наружного противопожарного водоснабжения объекта защиты.

Таблица№6

Объем здания

м³

Этажность

Требуемый расход воды

л/с

Фактический расход воды

Соответствие

2304

150

соответствует

Вывод: Расход воды на наружное пожаротушения достаточно от одного гидранта.

1.5 Описание и обоснование проектных решений по обеспечению безопасности людей при возникновении пожара (путей эвакуации).

Эвакуационные пути в зданиях, сооружениях и строениях и выходы из зданий, сооружений и строений должны обеспечивать безопасную эвакуацию людей. Расчет эвакуационных путей и выходов производится без учета применяемых в них средств пожаротушения.

Рассмотрим соответствие проектных решений по обеспечению безопасности людей при возникновении пожара (путей эвакуации) на объекте защиты .

Таблица №7

№ П.П	Показатели	Требования нормативных документов	Фактическое состояние на объекте	Вывод
1	Эвакуационные выходы из здания	Должнывести наружу: непосредственно, через коридор, вестибюль, лестничную клетку (ст. 89 п. 7, №123 – ФЗ от 22.07.2008)	Выход через коридор лестничную клетку, вестибюль	соответствует
2	Эвакуационные выходы с этажей	Должны вести наружу: непосредственно, через коридор, вестибюль, лестничную клетку (ст. 89 п. 7, №123 – ФЗ от 22.07.2008, в ред. от 10.07.2012 №117-ФЗ)	Выход через коридор, лестничную клетку, вестибюль	соответствует
3	В проемах эвакуационных выходов	В проемах эвакуационных выходов запрещается устанавливать раздвижные и подъемно-опускные двери, вращающиеся двери, турникеты и другие предметы, препятствующие свободному проходу людей (ст. 89 п. 7, №123 – ФЗ от 22.07.2008)	В проемах эвакуационных выходов установлены односторонние двери, открываться по направлению выхода из здания, с приспособлением для самозакрывания и с уплотнением в притворах.	соответствует
4	Высота эвакуационных выходов	Высота эвакуационных выходов в свету должна быть не менее 1,9 м (п.4.2.5 СП 1.13130.2009)	Высота эвакуационных выходов в свету 2,0 м	соответствует
5	Ширина эвакуационных выходов	Ширина эвакуационных выходов в свету должна быть не менее 1,2 м при числе эвакуирующихся более 50 чел (п.8.1.12 СП 1.13130.2009)	Ширина эвакуационных выходов в свету 1,2 м	соответствует
6	Число эвакуационных выходов с этажа	Число эвакуационных выходов с этажа должно быть не менее двух, если на нем располагается помещение, которое должно иметь не менее двух эвакуационных выходов (п.4.2.3 СП 1.13130.2009)	Число эвакуационных выходов с 1го этажа 3, со 2го этажа 1	Не соответствует
7	Расстояние от наиболее удаленной точки помещения до ближайшего эвакуационного выхода	Расстояние по путям эвакуации от дверей наиболее удаленных до выхода наружу или на лестничную клетку должно быть не более указанного в таблице 24( СО= св.5 =20) (п.8.1.21СП 1.13130.2009 )	Наибольшее расстояние до эвакуационного выхода 12метров	соответствует
8	Двери эвакуационных выходов	Двери эвакуационных выходов и другие двери на путях эвакуации должны открываться по направлению выхода из здания; не должны иметь запоров, препятствующих их свободному открыванию изнутри без ключа; должны быть оборудованы приспособлениями для самозакрывания и уплотнением в притворах (п.4.2.6 - 4.2.7 СП 1.13130.2009)	Двери эвакуационных выходов и другие двери на путях эвакуации открываться по направлению выхода из здания; не имеют запоров, препятствующих их свободному открыванию изнутри без ключа; оборудованы приспособлениями для самозакрывания и уплотнением в притворах	соответствует
9	Материалы на путях эвакуации для отделки стен и потолков	Г1, В1, Д2, Т2 — для отделки стен, потолков и заполнения подвесных потолков в вестибюлях,лестничных клетках, лифтовых холлах; Г2, В2, Д3, Т3 или Г2, В3, Д2, Т2 — для отделки стен, потолков и заполнения подвесных потолков в общих коридорах, холлах и фойе (п.4.3.2 СП 1.13130.2009)	Материалы на путях эвакуации для покрытий пола выполнены из Г2	соответствует
10	Материалы на путях эвакуации для покрытий пола	Г2, РП2, Д2, Т2 — для покрытий пола в вестибюлях, лестничных клетках. В2, РП2, Д3, Т2 — для покрытий пола в общих коридорах, холлах и фойе (п.4.3.2 СП 1.13130.2009)	На путях эвакуации - полы бетонные	соответствует
11	Оборудование в коридорах на путях эвакуации	В коридорах на путях эвакуации не допускается размещать оборудование, выступающее из плоскости стен на высоте менее 2 м, газопроводы и трубопроводы с горючими жидкостями, а также встроенные шкафы, кроме шкафов для коммуникаций и пожарных кранов (п.4.3.3 СП 1.13130.2009)	В коридорах на путях эвакуации не размещено оборудование, выступающее из плоскости стен на высоте менее 2 м, газопроводы и трубопроводы с горючими жидкостями, а также встроенные шкафы, кроме шкафов для коммуникаций	соответствует
12	Коридоры длиной более 60 м	Коридоры при длине более 60 м следует разделять перегородками с самозакрывающимися дверями, располагаемыми на расстоянии не более чем 60 м одни от других и от торцов коридора (п.8.1.27 СП 1.13130.2009)	Самая большая длина коридоров 24 м.	соответствует
13	Перепады высот и выступы	В полу на путях эвакуации не допускаются перепады высот менее 45 см и выступы, за исключением порогов в дверных проемах. В местах перепада высот следует предусматривать лестницы с числом ступеней не менее трех или пандусы с уклоном не более 1:6 (п.4.3.4 СП 1.13130.2009)	Перепады высот и выступы в полу на путях эвакуации отсутствуют	соответствует
14	Эвакуационное освещение	Предусматривается: в проходах и на лестницах, служащих для эвакуации людей, при числе эвакуирующихся более 50 чел ( п.7.74 СНиП 23-05-95)	Предусмотрено в проходах, служащих для эвакуации людей.	соответствует
26	Наличие входов для маломобильных групп населения	В здании должен быть как минимум один вход, приспособленный для МГН, с поверхности земли и из каждого доступного для МГН подземного или надземного перехода, соединенного с этим зданием (п.3.13 СНиП 35-01-2001 "Доступность зданий и сооружений для маломобильных групп населения")	Предусмотрен 1 специальный вход для МГН и инвалидов	соответствует

Вывод:Число эвакуационных выходов со второго этажа не соответствует (п.4.2.3 СП 1.13130.2009).

1.6.1 Системы автоматической пожарной сигнализации и пожаротушения

Автоматические установки пожаротушения и пожарной сигнализации должны монтироваться в зданиях, сооружениях и строениях в соответствии с проектной документацией, разработанной и утвержденной в установленном порядке.

Автоматические установки пожаротушения должны быть обеспечены:

1) расчетным количеством огнетушащего вещества, достаточным для ликвидации пожара в защищаемом помещении, здании, сооружении или строении;

2) устройством для контроля работоспособности установки;

3) устройством для оповещения людей о пожаре, а также дежурного персонала и (или) подразделения пожарной охраны о месте его возникновения;

4) устройством для задержки подачи газовых и порошковых огнетушащих веществ на время, необходимое для эвакуации людей из помещения пожара;

5) устройством для ручного пуска установки пожаротушения.(ст.83123-ФЗ)

Рассмотрим оснащение объекта защиты автоматическими системами пожарной сигнализации и пожаротушения.

Таблица№8

№ п.п	Показатели	Требования нормативных документов	Фактическое состояние на объекте	Вывод
1.	Необходимость защиты помещений АУПС	Здания культурно-развлекательного назначения (таб. А.3 п.30 СП 5.13130.2009)	Оборудовано установкой автоматической пожарной сигнализации	соответствует
2.	Монтаж АУПС и техническое обслуживание	Организацией, имеющей лицензию на вид деятельности (п.96 ППБ 01-03)	Выполняются по государственному контракту с ООО "Спецмонтажсервис", акт приемки в эксплуатацию - май 2011 г., лицензия № 1/1675, № 2/29188 от 31.12.2008 г.	соответствует
3.	Необходимость защиты помещений АУПТ	Установки предназначены для тушения пожаров классов A и B по ГОСТ 27331; допускается проектирование АУП для тушения пожаров класса C по ГОСТ 27331, если при этом исключается образование взрывоопасной атмосферы (п. 4.1 СП 5.13130-2009)	Защита помещений АУПТ необходима, т.к. они предназначены для тушения пожаров класса А	соответствует
4.	Размещение приемно - контрольных приборов	Приборы приемно-контрольные , как правило, следует устанавливать в помещении с круглосуточным пребыванием дежурного персонала (п.13.14.5сп5)	В помещении, где размещаются приемно-контрольные приборы, круглосуточно присутствует персонал.	соответствует
5.	Размещение ручных пожарных извещателей	Ручные пожарные извещатели следует устанавливать на стенах и конструкциях на высоте (1,5±0,1) м от уровня земли или пола до органа управления (рычага, кнопки и т.п.). (п.13.13.1 СП 5.13130-2009)	Ручные пожарные извещатели установлены на стенах на высоте 1,5 м от уровня пола.	соответствует
6.	Вид извещателей	Выбор типа точечного дымового пожарного извещателя рекомендуется производить в соответствии с его чувствительностью к различным типам дымов.(П.13.1.1 СП 5.13130.2009)	На объекте установлен точечный дымовой пожарный извещатель	соответствует
7.	Вид шлейфов	В качестве шлейфов пожарной сигнализации и соединительных линий связи могут применяться как проводные, так и непроводные каналы связи.(П.13.15.1 СП 5.13130-2009)	Проводные каналы связи.	соответствует
8.	Прокладка шлейфов	Электрические проводные шлейфы пожарной сигнализации и соединительные линии следует прокладывать самостоятельными проводами и кабелями с медными жилами.(п.13.15.4 СП 5.13130-2009)	Проложены кабелями с медными жилами	соответствует
9.	Установка извещателей в помещении	В каждом защищаемом помещении следует устанавливать не менее двух пожарных извещателей (п.13.3.2 СП 5.13130-2009)	В каждом помещении установлены по 2 пожарных извещателя	соответствует
10.	Площадь, контролируемая одним дымовым извещателем, и расстояние	Площадь, контролируемая одним точечным дымовым пожарным извещателем, а также максимальное расстояние между извещателями, извещателем и стеной, необходимо определять по таблице 13.3, но не превышая величин, указанных в технических условиях и паспортах на извещатели конкретных типов (П.13.4.1 СП 5.13130-2009)	Площадь, контролируемая одним дымовым извещателем 80 м2 и расстояние между извещателями 7 м	соответствует
11.	Установка ППКП	Приборы приемно-контрольные пожарные, приборы управления пожарные и другое оборудование, функционирующее в установках и системах пожарной автоматики, должны быть устойчивы к воздействию электромагнитных помех со степенью жесткости не ниже второй по ГОСТ Р 53325 (п.13.14.2 СП 5.13130-2009)	ППКП устойчивы к воздействию электромагнитных помех.	соответствует
12.	Размещение поста охраны	Помещение пожарного поста или помещение с персоналом, ведущим круглосуточное дежурство, должно располагаться, как правило, на первом или цокольном этаже здания. Допускается размещение указанного помещения выше первого этажа, при этом выход из него должен быть в вестибюль или коридор, примыкающий к лестничной клетке, имеющей непосредственный выход наружу здания (п.13.14.10 СП 5.13130-2009)	Размещение поста охраны расположено на первом этажа здания	соответствует
13.	Электропитание систем АУПС, установок АУПТ	По степени обеспечения надежности электроснабжения электроприемники автоматических установок пожаротушения и систем пожарной сигнализации следует относить к I категории согласно Правилам устройства электроустановок (П.15.1СП 5.13130-2009)	Электропитание систем АУПС и установок АУПТ относят к I категории.	соответствует
14.	В помещении пожарного поста	В помещении дежурного персонала, ведущего круглосуточное дежурство, аварийное освещение должно включаться автоматически при отключении основного освещения. (п.13.14.13СП 5.13130-2009)	Аварийно освещение включается автоматически при отключении основного освещения.	соответствует

Вывод: фактическое состояние системы автоматической пожарной сигнализации соответствует требованиям нормативных документов (СП 5.13130.2009).

1.6.2 Система обнаружения пожара, оповещения и управления эвакуацией людей при пожаре

Системы обнаружения пожара (установки и системы пожарной сигнализации), оповещения и управления эвакуацией людей при пожаре должны обеспечивать автоматическое обнаружение пожара за время, необходимое для включения систем оповещения о пожаре в целях организации безопасной (с учетом допустимого пожарного риска) эвакуации людей в условиях конкретного объекта.

Системы пожарной сигнализации, оповещения и управления эвакуацией людей при пожаре должны быть установлены на объектах, где воздействие опасных факторов пожара может привести к травматизму и (или) гибели людей. Перечень объектов, подлежащих обязательному оснащению указанными системами, устанавливается нормативными документами по пожарной безопасности.(ст.54 123-ФЗ).

Рассмотрим оснащение объекта защиты автоматической системой оповещения и сигнализацией.

Таблица№9

№ п.п	Показатели	Требования нормативных документов	Фактическое состояние на объекте	Вывод
1.	Тип СОУЭ	4 или 5-го типа (п.6, таб.1, 2 СП 3.13130.2009)	4-го типа Автоматическая система оповещения и сигнализации «Орион», состоящая из приемной станции из 4-х адресных модулей, 6 кабельных шлейфовых линий с извещателями различного типа (295 шт.)	соответствует
2.	Способ оповещения людей о пожаре, управление эвакуацией	СОУЭ должна проектироваться в целях обеспечения безопасной эвакуации людей при пожаре (п.3.1 СП 3.13130.2009)	СОУЭ спроектирована в целях обеспечения безопасности эвакуации людей при пожаре.	Соответствует
3.	Уровень звука СОУЭ	Звуковые сигналы СОУЭ должны обеспечивать общий уровень не менее 75 дБА на расстоянии 3 м от оповещателя, но не более 120 дБА в любой точке защищаемого помещения. (п.4.1 СП 3.13130.2009)	Уровень звука СОУЭ 95 дБА	Соответствует
4.	Включение СОУЭ	СОУЭ должна включаться автоматически от командного сигнала, формируемого автоматической установкой пожарной сигнализации или пожаротушения. (п.3.3 СП 3.13130.2009)	СОУЭ включается атоматически.	Соответствует
5.	Кабели, провода СОУЭ	Кабели, провода СОУЭ и способы их прокладки должны обеспечивать работоспособность соединительных линий в условиях пожара в течение времени, необходимого для полной эвакуации людей в безопасную зону (п.3.4 СП 3.13130.2009)	Кабели,провода СОУЭ обеспечивают работоспособность соединительных линий в условиях пожара.	Соответствует
6.	Управление СОУЭ	Управление СОУЭ должно осуществляться из помещения пожарного поста, диспетчерской или другого специального помещения, отвечающего требованиям пожарной безопасности, предъявляемым к указанным помещениям. (п.3.5 СП 3.13130.2009)	Управление СОУЭ из помещении пожарного поста.	Соответствует
7.	Расположение оповещателей	Настенные звуковые и речевые оповещатели должны располагаться таким образом, чтобы их верхняя часть была на расстоянии не менее 2,3 м от уровня пола, но расстояние от потолка до верхней части оповещателя должно быть не менее 150 мм. (п.4.4 СП 3.13130.2009)	Оповещатели расположены на расстоянии 3,8 м от уровня пола	Соответствует
8.	Количество оповещателей	Количество звуковых и речевых пожарных оповещателей, их расстановка и мощность должны обеспечивать уровень звука во всех местах постоянного или временного пребывания людей в соответствии с нормами настоящего свода правил (п.4.8 СП 3.13130.2009)	Количество оповещателейсоответсвует нормам.	Соответствует
9.	Расположение знаков эвакуационного выхода и направления движения	Эвакуационные знаки пожарной безопасности, указывающие направление движения, следует устанавливать на высоте не менее 2 м. и указывать направления движения (п.5.5 СП 3.13130.2009)	Эвакуационные знаки пожарной безопасности указывают направление движения. Установлены на высоте 2,2 м.	Соответствует
10.	Световые указатели «Выход»	Должны располагаться над эвакуационными выходами с этажей здания, непосредственно наружу или ведущими в безопасную зону,при одновременном прибывании более 50 человек, зрительных, демонстрационных, выставочных и других залах. Световые указатели «Выход должны включаться на время пребывания в них людей (п.5.2 СП 3.13130.2009)	Световые указатели «Выход» расположены над эвакуационными выходами.	Соответствует

Вывод: Фактическое состояние системы оповещения соответствует требуемым нормативам(СП3.13130.2009)

1.7 Мероприятия по обеспечению безопасности подразделений пожарной охраны при ликвидации пожара.

Рассмотрим соответствие мероприятий по обеспечению безопасности подразделений пожарной охраны при ликвидации пожара.

Таблица№10

№ п.п	Показатели	Требования нормативных документов	Фактическое состояние на объекте	Вывод
1	Наличие подъездов и проездов к зданию	Подъезд пожарных автомобилей должен быть обеспеченсо всех сторон – к зданиям и сооружениям классов функциональной пожарной опасности Ф1.1 (п.8.1 СП 4.13130-2009)	Класс функциональной пожарной опасности Ф4.3. Подъезд пожарных автомобилей обеспечен с3 сторон.	соответствует
2	Наличие наружных пожарных лестниц и их тип.	Для подъема на высоту от 10 до 20 метров и в местах перепада высоты кровли от 1 до 20 метров следует применять пожарные лестницы типа П1, для подъема на высоту более 20 метров и в местах перепада высоты кровли более 20 метров – пожарные лестницы типа П2 (п.7.12 СП 4.13130-2009)	Имеется 1 пожарная лестница типа П1-1	соответствует
3	Число выходов на кровлю	Число выходов на кровлю (но не менее чем один выход) и их расположение следует предусматривать в зависимости от класса функциональной пожарной опасности и размеров здания и сооружения: (п.7.3 СП 4.13130-2009)	На объекте один выход на кровлю.	соответствует

Вывод: обеспечение безопасности подразделений пожарной охраны при ликвидации пожара полностью соответствуют нормативным документам ( п. 6.1.1 СП 2009 «Средства индивидуальной защиты и спасения людей при пожаре »)

1.8 Описание организационно-технических мероприятий по обеспечению пожарной безопасности объекта.

Рассмотрим выполнение организационно-технических мероприятий по обеспечению пожарной безопасности объекта защиты.

Таблица№11

Показатели	Требования нормативных документов	Фактическое состояние на объекте	Соответствие
Создание системы пожарной безопасности	Направлена на предотвращение воздействия на людей опасных факторов пожара (п.4 ГОСТ Р 12.2.143-2009)	Система пожарной безопасности создана	Соответствует
Инструкции о мерах пожарной безопасности	Должны быть разработаны (п.2 ППР в РФ)	Инструкция № 1"О мерах пожарной безопасности на объекте" 20.01.2010 г.	Соответствует
Прохождение противопожарного инструктажа работниками организации	Обучение работающих правилам пожарной безопасности проходит виде плановых инструктажей по пожарной безопасности противопожарного инструктажа и прохождения пожарно-технического минимума и практические тренировки по эвакуации п4 ГОСТ 12.1.004-91 ССБТ Пожарная безопасность.	Противопожарный инструктаж пройдет в виде планового инструктажа по пожарной безопасности	Соответствует
Ответственные лица за соблюдение мер пожарной безопасности	В инструкции о мерах пожарной безопасности указываются лица, ответственные за обеспечение пожарной безопасности. (п. 462 ППР в РФ)	На объекте имеются лица, ответственные за соблюдение мер пожарной безопасности.	Соответствует
Пожарно-техническая комиссия	Руководитель организации обязан составить пожарно-техническую комиссию в составе:председатель,члены и секретарь. (п. 24 ППР в РФ)	Руководитель составил пожарно-техническую комиссию	Соответствует
Таблички с указанием телефона вызова пожарной охраны	В складских, производственных, административных и общественных помещениях, местах открытого хранения веществ и материалов, а также размещения технологических установок руководитель организации обеспечивает наличие табличек с номером телефона для вызова пожарной охраны (п. 6 ППР в РФ)	Объект обеспечен табличками с указанием телефона вызова пожарной охраны.	Соответствует
Распорядительный документ по противопожарному режиму и мерах пожарной безопасности	В каждой организации распорядительным документом должен быть установлен соответствующей их пожарной опасности противопожарный режим. (п. 15 правила ПБ в РФ)	В организации распорядительный документ по противопожарному режиму и мерах пожарной безопасности установлен в соответствии с их пожарной опасностью.	Соответствует
Планы (схемы) эвакуации людей в случае пожара	На объекте с массовым пребыванием людей (кроме жилых домов), а также на объекте с рабочими местами на этаже для 10 и более человек руководитель организации обеспечивает наличие планов эвакуации людей при пожаре (п .7 ППРФ в РФ)	На объекте присутствуют планы эвакуации в случае пожара.	Соответствует
Содержание плана эвакуации	Руководитель организации обеспечивает исправное состояние знаков пожарной безопасности, в том числе обозначающих пути эвакуации и эвакуационные выходы. (п. 43 ППР в РФ)	План эвакуации содержится в исправном состоянии.	Соответствует
Инструкция по действиям в случае пожара	На объекте с массовым пребыванием людей руководитель организации обеспечивает наличие инструкции о действиях персонала по эвакуации людей при пожаре, а также проведение не реже 1 раза в полугодие практических тренировок лиц, осуществляющих свою деятельность на объекте.(п.12 ППР в РФ)	На объекте руководитель обеспечил инструкцию по действиям в случае пожара.	Соответствует
Состояние территории объекта	В инструкции о мерах пожарной безопасности необходимо отражать следующие вопросы: а) порядок содержания территории, зданий, сооружений и помещений, в том числе эвакуационных путей (п .461 ППР в РФ)	В инструкции о мерах пожарной безопасности указан вопрос о состоянии территории объекта	Соответствует
Глухие решетки на окнах	В зданиях, сооружениях организаций запрещается устанавливать глухие решетки на окнах и приямках у окон подвалов, за исключением случаев, специально оговоренных в нормах и правилах, утвержденных в установленном порядке. (п. 40 ППБ в РФ)	Глухие решетки на окнах отсутствуют	Соответствует
Наружные пожарные лестницы	Руководитель организации обеспечивает содержание наружных пожарных лестниц и ограждений на крышах (покрытиях) зданий и сооружений в исправном состоянии, организует не реже 1 раза в 5 лет проведение эксплуатационных испытаний пожарных лестниц и ограждений на крышах с составлением соответствующего акта испытаний. (п 24 ППР в РФ)	Наружные пожарные лестницы находятся в исправном состоянии	Соответствует
Ковры, дорожки и покрытия полов	Ковры, ковровые дорожки и другие покрытия полов на объектах с массовым пребыванием людей и на путях эвакуации должны надежно крепиться к полу. (п. 39 ППР в РФ)	Ковры, дорожки и покрытия половнадежно прикреплены к полу	Соответствует
Курение	Руководитель организации обеспечивает выполнение на объекте требований, предусмотренных статьей 6 Федерального закона "Об ограничении курения табака". (п. 14 ППР в РФ)	Руководитель выполнил требования, предусмотреных ст. 6 Фед. Закона "Об ограничении курения табака".	Соответствует
Виды огнетушителей	В зависимости от заряда порошковые огнетушители применяют для тушения пожаров классов АВСЕ, ВСЕ или класса D. (п.4.1.2 СП 9.13130-2009)	Объект оборудован порошковыми огнетушителями	Соответствует
Количество огнетушителей	Количество, тип и ранг огнетушителей, необходимых для защиты конкретного объекта, устанавливают исходя из категории защищаемого помещения, величины пожарной нагрузки, физико-химических и пожароопасных свойств обращающихся горючих материалов, характера возможного их взаимодействия с ОТВ, размеров защищаемого объекта и т.д. (п.4.1.1 СП 9.13130-2009)	Количество огнетушителей соответствует нормативным требованиям.	Соответствует
Размещение огнетушителей	Для размещения первичных средств пожаротушения в производственных и складских помещениях, а также на территории защищаемых объектов должны оборудоваться пожарные щиты (пункты). (п.4.2.2 СП 9.13130-2009)	Огнетушители размещены в пожарных щитах.	Соответствует
Ответственный за огнетушителями	На объекте должно быть определено лицо, ответственное за приобретение, сохранность и контроль состояния огнетушителей (п.4.1.32 СП 9.13130-2009)	На объекте имеется лицо, ответственное за огнетушители.	Соответствует
Паспорт	Каждый огнетушитель, установленный на объекте, должен иметь порядковый номер и специальный паспорт. Учет проверки наличия и состояния огнетушителей следует вести в журнале по рекомендуемой форме (п.4.1.33 СП 9.13130-2009)	Каждый огнетушитель имеет паспорт	Соответствует
Техническое обслуживание	Огнетушители, введенные в эксплуатацию, должны подвергаться техническому обслуживанию, которое обеспечивает поддержание огнетушителей в постоянной готовности к использованию и надежную работу всех узлов огнетушителя в течение всего срока эксплуатации. Техническое обслуживание включает в себя периодические проверки, осмотры, ремонт, испытания и перезарядку огнетушителей. (п.4.3.1 СП 9.13130-2009)	Огнетушители, введенные в эксплуатацию, прошли техническое обслуживание	Соответствует
Перезарядка	Все огнетушители должны перезаряжаться сразу после применения или если величина утечки газового ОТВ или вытесняющего газа за год превышает допустимое значение (п.4.4.1 СП 9.13130-2009)	Все огнетушители перезаряжены	Соответствует
Средства пожаротушения	Первичные средства пожаротушения должны иметь соответствующие сертификаты. (п. 70 ППР в РФ)	Первичные средства имеют соответствующие сертификаты.	Соответствует
Пожарные щиты (пункты)	Руководитель организации обеспечивает наличие в помещении диспетчерского пункта (пожарного поста) инструкции о порядке действий дежурного персонала при получении сигналов о пожаре и неисправности установок (систем) противопожарной защиты объекта. (п .64 ППР в РФ)	В помещении имеется помещение диспетчерского пункта	Соответствует

Вывод: Организационно-технических мероприятий по обеспечению пожарной безопасности объекта защиты соблюдаются.

Заключение

В ходе проведенного анализа установлено, что в здании объекта защиты имеется ряд нарушений требований нормативных документов по пожарной безопасности:

1. Противопожарные расстояние ближайших зданий не соответствуют требованиям норм (п.4.3 СП 4.13130.2009).

2. Число эвакуационных выходов со второго этажа не соответствует (п.4.2.3 СП 1.13130.2009).

В целях устранения нарушений требований пожарной безопасности здания необходимо выполнить следующие мероприятия:

1. Установить как минимум 1лестничный марш со второго этажа.

В целях повышения уровня пожарной безопасности здания требуется выполнить следующие мероприятия:

1. Ввести в практику ежегодное утверждение приказов и инструкций по мерам пожарной безопасности.

2. Укомплектовать обслуживающий персонал индивидуальными средствами фильтрующего действия для защиты органов дыхания, которые сосредоточить на рабочих местах по всему зданию (с созданием запаса для возможных посетителей).

3.Не реже двух раз в год проводить тренировки с практической отработкой плана эвакуации при пожаре.

РАЗДЕЛ 2. ОРГАНИЗАЦИЯ И ТАКТИКА ТУШЕНИЯ ПОЖАРА

2.1 Прогнозирование возможной обстановки на пожаре

Кладовая на 1-ом этаже (рис. 5)

Наиболее возможное место возникновения пожара в одной из кладовых здания – в результате короткого замыкания электропроводки. Кладовая находится в помещении 4х6 метра. Огонь распространяется по стенам. Создается большая опасность для людей, находящихся в ближайших кабинетах и помещениях, от воздействия дыма и высокой температуры. Создается угроза обрушения потолков. Наиболее вероятной зоной задымления является – коридор и холл.

При тушении использовать стволы «В» с компактной и распыленной водой. Личному составу необходимо использовать СИЗОД. Время свободного развития пожара 12 минут. Создается большая опасность для людей от воздействия дыма и распространения горения.

Время свободного развития пожара до подачи огнетушащих веществ в очаг пожара составит 12 минут.

Выписка из расписания выездов пожарных частей г.Барнаула в район ПЧ-1

Район, (подрайон) выезда подразделения	Номер (ранг) пожара
	№1		№1 -бис		№2		№3
	Привлекаемые подразделения	Расчетное время прибытия к наиболее удаленной точке	Привлекаемые подразделения	Расчетное время прибытия к наиболее удаленной точке	Привлекаемые подразделения	Расчетное время прибытия к наиболее удаленной точке	Привлекаемые подразделения	Расчетное время прибытия к наиболее удаленной точке
1 ПЧ	АЦ 1 ПЧ АЦ 1 ПЧ АЦ УПЧ * АЦ СЧ * АЛ УПЧ АЦ 6 ПЧ * АЦ 9 ПЧ *	10 10 10 10 10	АЦ 1 ПЧ АЦ 1 ПЧ АЦ УПЧ АЛ УПЧ АЦ 6 ПЧ АЦ СЧ АЦ 9 ПЧ	10 10 10 10 10 10 10	АЦ 1 ПЧ АЦ 1 ПЧ АНР 1 ПЧ АЦ УПЧ АЛ УПЧ АЦ 6 ПЧ АЦ 6 ПЧ АЦ СЧ АЦ 9 ПЧ АЦ 4 ПЧ АЦ 2 ПЧ АЦ 3 ПЧ АЦ 7 ПЧ АКТ СЧ* АКП СЧ ПНС-110 СЧ АР-2 СЧ АГДЗС СЧ АВ-5 7 ПЧ*	10 10 10 10 10 10 10 10 15 20 23 18 25 10 10 10 10 10 25	АЦ 1 ПЧ АЦ 1 ПЧ АНР 1 ПЧ АЦ 2 ПЧ АЦ 2 ПЧ АЦ 3 ПЧ АЦ 3 ПЧ АЦ 4 ПЧ АЦ 4 ПЧ АЦ 5 ПЧ АЦ 6 ПЧ АЦ 6 ПЧ АЦ 7 ПЧ АЦ 9 ПЧ АЦ УПЧ АЛ УПЧ АЦ СЧ АКТ СЧ* АКП СЧ ПНС-110 СЧ АР-2 СЧ АГДЗС СЧ АВ-5 7 ПЧ* АЦ ДПК	10 10 10 23 23 18 18 20 20 24 10 10 25 15 10 10 10 10 10 10 10 10 25
Итого по видам	АЦ -2(3)1, АЛ-1		АЦ – 6, АЛ-1		АЦ-11, АЛ-1,АНР-1, ПНС – 1, АР-2 -1, АГДЗС-1, АКП-1 АКТ-1, АВ-1		АЦ-15, АЛ-1, АНР-1, ПНС – 1, АР -2 -2, АГДЗС-1, АКП-1, АКТ-1, АВ-1

2.2 РАСЧЕТ СИЛ И СРЕДСТВ ДЛЯ ТУШЕНИЯ ПОЖАРА

РТП1

1.Определяем время свободного развития пожара.

t=tдс+tсб+tсл+tбр=5+1+1+5=12 мин.

2.Путь пройденный огнем.

R=0,5*V*t+V(tсв-t)=0,5*1*10+1(12-10)=7м.

3. Определяем площадь пожара (рис. 6).

Sп=a*b+ПR² = 6*4+3,14*1²=27,14м².

4. Требуемый расход на тушение пожара.

Qт=Sт*Iтр=27.14*0.15=4.071л/с

где: Iтр=0,15 л/(м²с)

5. Определяем количество стволов «Б»

N_стА=4,71/3,5~2 ствола «Б» на тушение

Требуемый расход на защиту. Из тактических соображений на защиту подаем 4 ствола «Б»: 2 ствола «Б» на защиту соседних помещений; 1 ствол в подвал; 1 ствола «Б» на 2-й этаж здания.

6. Фактический расход воды

Qф= N_стБ*q_стБ=6*3,5=21 л/с.

7.Определение требуемого количества пожарных автомобилей, которые необходимо установить на водоисточники.

Nа= Qф/Qа=21/32~1 АЦ

8.Определение требуемой численности л/с для тушения пожара.

Nл/с=N_гдзс*5+N_п.б*5+N_вод+ N_раз +N_св+ N_{рез
гдзс}=3*5+1*5+1+2+1+4= 30чел.

9. N_отд=30/5=6 отделений.

Вывод: сил и средств 1-го подразделения не достаточно для тушения.

ПОЖАР №2

1.Определяем время свободного развития пожара.

t=tдс+tсб+tсл+tбр=5+1+6+5=17 мин.

2.Путь пройденный огнем.

R=0,5*V*t+V(tсв-t)=0,5*1*10+1(17-10)=12м.

3. Определяем площадь пожара (рис. 6).

Sп=a*b+ПR² = 6*4+3,14*1²=27,14м².

4. Требуемый расход на тушение пожара.

Qт=Sт*Iтр=27.14*0.15=4.071л/с

где: Iтр=0,15 л/(м²с)

5. Определяем количество стволов «Б»

N_стА=4,71/3,5~2 ствола «Б» на тушение

6. Фактический расход воды

Qф= N_стБ*q_стБ=6*3,5=21 л/с.

7.Определение требуемого количества пожарных автомобилей, которые необходимо установить на водоисточники.

Nа= Qф/Qа=21/32~1 АЦ

8.Определение требуемой численности л/с для тушения пожара.

Nл/с=N_гдзс*5+N_п.б*5+N_вод+ N_раз +N_св+ N_{рез
гдзс}=3*5+1*5+1+2+1+4= 30чел.

9. N_отд=30/5=6 отделений.

2.3 ОРГАНИЗАЦИЯ УПРАВЛЕНИЯ СИЛАМИ И СРЕДСТВАМИ ПРИ ВЕДЕНИИ ДЕЙСТВИЙ ПО ТУШЕНИЮ ПОЖАРА НА МОМЕНТ ВВЕДЕНИЯ ПЕРВЫХ СИЛ И СРЕДСТВ НА ТУШЕНИЕ ПОЖАРА

Организация тушения пожара подразделениями пожарной охраны.

Для тушения возможного пожара на данный объект привлекаются силы и средства подразделений ГПС, согласно гарнизонному расписанию выездов по автоматическому вызову «2».

2.3.1 Действия РТП при тушении пожара.

При тушении возможного пожара руководителю тушения необходимо учитывать, что в здании может находиться большое и неопределённое количество людей. Поэтому одновременно с тушением пожара следует организовать эвакуацию людей, используя для этого личный состав пожарных подразделений.

При проведении разведки необходимо установить, существует ли угроза людям, место горения, возможные пути распространения пожара, возможность распространения пожара в соседние помещения и возможность ведения боевых действий без СИЗОД. Также необходимо провести разведку водоисточников.

В начальный период развития пожаров для их тушения используют стационарные средства тушения. При развившихся пожарах – передвижными средствами.

Основным огнетушащим средством является вода. Интенсивность ее подачи 0,15 л/м ²сек. Площадь помещения 24 м². Тушение пожара производится по двум направлениям, в оконный и дверной проем.

Время до сообщения о пожаре по условиям объекта с наличием установок обнаружения пожара не превышает 5 минут, время сбора и выезда дежурного караула – 1 минута, время следования-1 минута, время боевого развертывания без установки автомобиля на ближайший водоисточник (с ГДЗС) – 5 минуты.

2.3.2 Действия РТП на момент локализации пожара

При выборе решающего направления необходимо учесть, что угрозы людям, угрозы взрыва нет, также нет угрозы распространения пожара на соседние объекты. Следовательно, силы и средства необходимо вводить с той стороны, где пожар принесёт наибольший ущерб. Для предотвращения распространения пожара необходимо подать стволы на второй этаж для защиты перекрытия второго этажа, пару стволов на защиту соседних помещений и подать ствол для защиты подвальных помещений.

2.4 Построение совместного графика изменения площади пожара площади тушения и расхода огнетушащих веществ

Время ввода стволов	Марка стволов		S^т	Q^т	Q^з
Время ввода стволов	Б	А	S^т	Q^т	Q^з
13³⁰	6			3,5^с
13³¹			105	10,5^с
13³⁵			175	17,5^с	7^с
13³⁹			245	24,5	7^с
13⁴⁴			245	24,5	28

Заключение

Исходя из анализа боевых действий можно сделать вывод. Для тушения данного пожара по вызову №2 личного состава, сил и средств достаточно.

2.5 РЕКОМЕНДАЦИИ ДОЛЖНОСТНЫМ ЛИЦАМ ПО ТУШЕНИЮ ПОЖАРА

Подразделения ГПС, прибывающие к месту пожара, одновременно с проведением разведки пожара организуют спасание людей и приступают к выполнению других видов боевых действии в порядке важности и неотложности выполнения при наличии необходимых сил и средств.

2.5.1 Рекомендации РТП по тушению пожара

Необходимо:

1.Установить связь с администрацией через охранника. Телефон отсутствует.

2.Организовать отключение электроэнергии всего здания. Напротив Гл. входа вниз по лестнице.

3.Уточнить, какие меры приняты по эвакуации людей и материальных ценностей.

4.Организовать разведку пожара в нескольких направлениях, в процессе которой необходимо определить угрозу от огня и дыма, и пути эвакуации.

5. Установить АЦ на пожарные гидранты, протянуть магистральные линии.

6.Определить необходимое кол-во стволов на тушение пожара и на защиту смежных помещений.

7.Организовать штаб пожаротушения.

8. Разбить пожар на боевые участки.

9.При работе звеньев ГДЗС проверить наличие выставленных постов безопасности и связь со звеньями.

2.5.2 Рекомендации начальнику штаба

Организовать связь с администрацией объекта. Выяснить у администрации количество людей, находящихся в здании и пути эвакуации.

Пути распространения пожара, наличие угрозы жизни людей, находящихся в здании и пути их эвакуации.

Организовать устойчивую связь между ЦУС, штабом пожаротушения и участками тушения пожара.

Организовать доставку баллонов с жатым воздухом. Определить места отдыха личного состава.

Для защиты магистральных линий вызвать ГИБДД к месту пожара.

Организовать на пожаре штаб, с привлечением представителей администрации.

Произвести расстановку сил и средств согласно решению, принятому РТП.

Назначить ответственного за технику безопасности при тушении пожара.

2.5.3 Рекомендации начальнику тыла

Вне посредственной близости с управлением находятся два пожарных гидранта:

1. ул. Никитина, 51 №1307, Р=4 атм, Q=80 лс, К=150: на расстоянии 70 м

2. ул. Никитина, 58 №1308, Р=4 атм, Q=80 лс, К=150: на расстоянии 60м

Расставить автомобили:

АЦ 1 ПЧ на ближайший ПГ-1308, расстояние 60 м от здания управления.

АЦ 1 ПЧ к главному входу, через вахту.

2.5.4 Рекомендации ответственному по охране труда

1. Назначенный РТП, ответственный за охрану труда должен обеспечить постоянное наблюдение за характером горения. Определить сигналы на случай отвода сил и средств, предусмотреть пути отвода.

2. Проследить за отключением электроэнергии на объекте.

3. Подавать воду только после отключения электроэнергии, так как в рабочее время многие установки находятся под напряжением.

4. Не допускать скопления личного состава и техники в опасных зонах.

5. Организовать дежурство скорой помощи, оказывать немедленную помощь пострадавшим.

6. Организовать правильную прокладку рукавов магистральных линий по маршевым лестницам, по проезжей части дороги и по автолестнице.

7. Контролировать работу постов безопасности.

8. Рукавные линии прокладывать так, чтобы они не мешали эвакуации людей, для этого использовать стационарные и выдвижные лестницы.

9. Обеспечить работающий личный состав средствами освещения.

Требования правил охраны труда и техники безопасности:

При пожаре возможно:

- угроза людям, находящимся на этажах;

- наличие значительных материальных ценностей;

- быстрое распространение горения по сгораемым конструкциям и материалам на большие площади;

- задымление лестничных клеток, коридоров, холлов и других путей эвакуации;

- высокая температура внутри помещений подвала и помещений не имеющих оконных проемов, наличие в них складов различных материалов и веществ, электрических, газовых и других коммуникаций;

- распространение огня в вышерасположенные этажи через не плотности и отверстия в перекрытиях, вентиляционные каналы, шахты, люки, другие коммуникации, а также путем прогрева железобетонных, металлических конструкций или выброса огня через окна и проемы;

- деформация, обрушение строительных конструкций;

- сложность и трудоемкость подачи средств тушения в верхние этажи здания;

- недостаток воды для целей пожаротушения;

- сложность установки автолестниц и автоподъемников для проведения спасательных работ, применения иных технических средств спасания и тушения пожара;

- сложность ликвидации очагов горения в завалах, из-за наличия воздушных карманов образовавшихся в результате обвалов.

2.6 ЗАКЛЮЧЕНИЕ:

Целью данной курсовой работы было изучить мероприятия по обеспечению пожарной безопасности организованные на объекте защиты.

Объектом исследования в курсовой является здание управление по молодёжной политике Алтайского края ул. Горького, 39

Предметом исследования в курсовой работе являются мероприятия по пожарной безопасности объекта защиты.

Выявленные не соответствия, которые нужно порекомендовать устранить: -----------------------------------

В процессе написания курсовой работы я научился пользоваться нормативной литературой и применять ее на практике. Применял знания, полученные в процессе обучения по дисциплинам.

Список литературы

1. Конституция РФ

Федеральный закон от 22.07.2013 №123 – ФЗ «Технический регламент о требованиях пожарной безопасности» (в редакции от 10.07.2013 № 117 – ФЗ).

2. Федеральный закон «Об общих принципах организации местного самоуправления в Российской Федерации» от 06.10.2003 № 131 – ФЗ, статья 14.

3. Федеральный закон.

4. Своды правил:

5. СП 1. 13130. 2009 «Системы противопожарной защиты. Эвакуационные пути и выходы»

6. СП 2. 13130. 2009 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты»

7. СП 3. 13130. 2009 «Системы противопожарной защиты. Система оповещения и управления. Эвакуацией людей при пожаре. Требования пожарной безопасности»

8. СП 4. 13130. 2009 «Система противопожарной защиты. Ограничения распространения пожара на объектах защиты. Требования к объёмно-планировочным и конструктивным решениям»

9. СП 5. 13130. 2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования»

10. СП 6. 13130. 2009 «Системы противопожарной защиты. Электрооборудования. Требования пожарной безопасности»

11. СП 7. 13130. 2009 «Отопление, вентиляция и кондиционирование. Противопожарные требования»

12. СП 8. 13130. 2009 «Система противопожарной защиты. Источники наружного противопожарного водоснабжения. Требования пожарной безопасности»

13. СП 9. 13130. 2009 «Техника пожарная. Огнетушители. Требования к эксплуатации»

14. СП 10. 13130. 2009 «Система противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности»

15. СП 11. 13130. 2009 «Места дислокации подразделений пожарной охраны. Порядок и методика определений»

16. СП 12. 13130. 2009 «Определение категорий помещений зданий и наружных установок по взрывопожарной и пожарной опасности»

17. 4 СНиП

18. 21.01.97* «Пожарная безопасность зданий и сооружений»

19. 2.04.01.85* «Внутренний водопровод и канализация зданий»

20. 2.04.02.84* «Водоснабжение. Наружные сети и сооружения»

21. 2.07.01.89* «Градостроительство. Планировка и застройка городских и сельских поселений»

22. 2.08.02.89* «Общественные здания и сооружения»

23. 31.06.2009 «Общественные здания и сооружения (актуализированная версия СНиП 2.08.02.89*)»

24. 31.03.2001 «Производственные здания»

25. 01.04.2001 «Складские здания»

26. РД 34.21.122-87 «Инструкции по устройству молниезащиты зданий и сооружений»

27. РД 25.953-90 «Системы автоматические пожаротушения, пожарной, охранной и охранно-пожарной сигнализации. Обозначение условные графические элементов связи»

28. Пособие к правилам производства и приёмки работ автоматических установок пожаротушения

29. Правила устройства электроустановок ПУЭ 96 издание 6-е; 7-е

30. ГОСТ 12. 1. 004-91* «Пожарная безопасность. Общие требования»

31. ГОСТ 12. 3. 046-91 «Установки пожаротушения автоматические. Общие технические требования»

32. ГОСТ 14. 254-96 (МЭК 529-89) «Степени защиты, обеспечиваемые оболочками (код ip)»

33. ГОСТ 27. 331-87 «Пожарная техника. Классификация пожаров»

34. ГОСТ Р 12. 2. 143-2002 «Системы фотолюминисцентные и эвакуационные элементы систем. Классификация. Общие технические требования. Методы контроля»

35. ГОСТ Р 51. 049-97 «Техника пожарная. Рукава пожарные напорные. Общие требования. Методы испытания»

36. ГОСТ Р 51. 057-2001 «Техника пожарная. Огнетушители переносные. Общие технические требования. Методы испытания»

37. ГОСТ Р 51. 844-2009 «Техника пожарная. Шкафы пожарные. Общие технические требования. Методы испытания»

38. ГОСТ Р 53. 254-2009 «Техника пожарная. Лестницы пожарные наружные и стационарные. Ограждения кровлей. Технические требования. Методы испытания»

39. ГОСТ Р 53. 278-2009 «Техника пожарная. Клапаны пожарные запорные. Общие технические требования. Методы испытания»

40. ГОСТ Р 53. 279-2009 «Техника пожарная. Головки соединительные пожарные. Общие технические требования. Методы испытания»

41. Справочник РТП.

42. ГОСТ Р 53. 292-2009 «Огнезащитные составы и вещества для древесины и материалов на её основе. Общие технические требования. Методы испытания»

43. ГОСТ Р 53. 295-2009 «Средства огнезащиты для стальных конструкций. Общие технические требования. Методы определения огнезащитной эффективности»

44. ГОСТ Р 53. 315-2009 «Кабельные изделия. Требования пожарной безопасности»

45. Конституция РФ Федеральный закон от 22.07.2013 №123 — ФЗ «Технический регламент о требованиях пожарной безопасности» (в редакции от 10.07.2013 №117-ФЗ).

46. Федеральны.й закон «Об общих принципах организации местного самоуправления в Российской Федерации» от 06.10.2003 №131-ФЗ

47. Федеральный закон.

48. Своды правил:

49. СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы»

50. СП 2.13130.2009 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты»

51. СП 3.13130.2009 «Системы противопожарной защиты. Система оповещения и управления. Эвакуацией людей при пожаре. Требования пожарной безопасности»

52. СП 4.13130.2009 «Системы противопожарной защиты. Ограничения распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям»

53. СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования»

54. СП 6.13130.2009 «Системы противопожарной защиты. Электрооборудования. Требования пожарной безопасности»

55. СП 7.13.130.2009 «Отопление, вентиляция и кондиционирование. Противопожарные требования»

56. СП 8.13130.2009 «Система противопожарной защиты. Источники наружного противопожарного водоснабжения. Требования пожарной безопасности»

57. СП 9.13130.2009 «Техника пожарная. Огнетушители. Требования к эксплуатации»

58. СП 10.13130.2009 «Система противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности»

59. СН и П:

60. 21.01.97* «Пожарная безопасность зданий и сооружений»

61. 2.04.01.85* «Внутренний водопровод и канализация зданий»

62. 2.04.02.84* «Водоснабжение. Наружные сети и сооружения»

63. ДубльГис карта г. Барнаула

ГРАФИЧЕСКАЯ ЧАСТЬ

План-схема 1 этажа (рис. 1)Кабинет, 2. склад, 3. холл, 4. коридор, 5. столовая, 6. туалет.

План-схема 2 этажа (рис. 2)

1.кабинет, 2. нач. управления, 3. приёмная, 4 председатель, 5.бухгалтерия.

План-схема подвала и чердака (рис. 3)

В подвале все помещения технические.

вход на чердак по пож лестнице.

План-схема расположения объекта на местности (рис. 4)

Расстановка сил и средств на момент прибытия подразделения(Рис. 5)

Расстановка сил и средств на момент локализации пожара(Рис. 6)
