Оптические (фотоэлектрические) датчики

Определение

Оптические датчики — небольшие по размерам электронные устройства, способные под воздействием электромагнитного излучения в видимом, инфракрасном и ультрафиолетовом диапазонах подавать единичный или совокупность сигналов на вход регистрирующей или управляющей системы. Оптические датчики реагируют на непрозрачные и полупрозрачные предметы, водяной пар, дым, аэрозоли.

Оптические датчики являются разновидностью бесконтактных датчиков, так как механический контакт между чувствительной областью датчика (сенсором) и воздействующим объектом отсутствует. Данное свойство оптических датчиков обуславливает их широкое применение в автоматизированных системах управления. Дальность действия оптических датчиков намного больше, чем у других типов бесконтактных датчиков.

Оптические датчики называют ещё оптическими бесконтактными выключателями, фотодатчиками, фотоэлектрическими датчиками.

Строение оптических датчиков

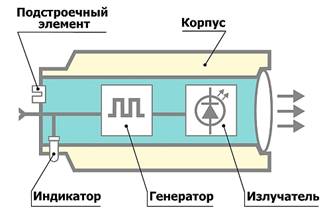

Излучатель датчика состоит из: корпус, излучатель, подстроечный элемент, генератор, индикатор, приёмник оптического датчика

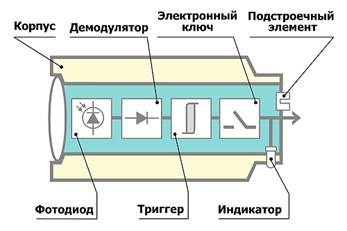

Приёмник датчика состоит из:

корпус, фотодиод, подстроечный элемент, электронный ключ, триггер, демодулятор, индикатор

излучатель оптического датчика              приёмник оптического датчика

Типы устройства и принцип действия оптических датчиков

По типу устройства оптические датчики делятся на моноблочные и двухблочные. В моноблочных излучатель и приёмник находятся в одном корпусе. У двухблочных датчиков источник излучения и приёмник оптического сигнала расположены в отдельных корпусах.

По принципу работы выделяют три группы оптических датчиков:

тип T — датчики барьерного типа (приём луча от отдельно стоящего излучателя)
тип R — датчики рефлекторного типа (приём луча, отражённого катафотом)
тип D — датчики диффузионного типа (приём луча, рассеянно отражённого объектом)

У датчиков барьерного типа излучатель и приёмник находятся в отдельных корпусах, которые устанавливаются друг напротив друга на одной оси. Дальность разнесения корпусов может достигать 100 метров. Предмет, попавший в активную зону оптического датчика, прерывает прохождение луча. Изменение фиксируется приёмником, появившийся сигнал после обработки подаётся на управляемое устройство.

Датчики рефлекторного типа содержат в одном корпусе и передатчик оптического сигнала, и его приёмник . Для отражения луча используется рефлектор (катафот). Датчики такого типа активно используются на конвейере для подсчёта количества продукции. Для обнаружения объектов с зеркальной, отражающей металлической поверхностью в датчиках рефлекторного типа используют поляризационный фильтр. Дальность действия датчиков рефлекторного типа может достигать 8 метров.

В датчиках диффузионного отражения источник оптического сигнала и его приёмник находятся в одном корпусе. Приёмник учитывает интенсивность луча, отражённого контролируемым объектом. Для точности срабатывания в датчиках данного типа может включаться функция подавления фона. Дальность действия зависит от отражательных свойств объекта, может быть определена с помощью поправочного коэффициента, и при использовании стандартной мишени может достигать 2 метров.

Оптические датчики имеют индикатор рабочего состояния и, как правило, регулятор чувствительности, который даёт возможность настроить срабатывание на объект, находящийся на неблагоприятном фоне.

Источником излучения в современных оптических датчиках являются светодиоды.

Различают аналоговые и дискретные оптические датчики. У аналоговых датчиков выходной сигнал изменяется пропорционально внешней освещенности. Основная область применения – автоматизированные системы управления освещением.

Датчики дискретного типа изменяют выходное состояние на противоположное при достижении заданного значения освещенности.

Фотоэлектрические датчики могут быть применены практически во всех отраслях промышленности. Датчики дискретного действия используются как своеобразные бесконтактные выключатели для подсчета, обнаружения, позиционирования и других задач на любой технологической линии.

Оптический бесконтактный датчикрегистрирует изменение светового потока в контролируемой областисвязанное с изменением положения в пространстве каких-либо движущихся частей механизмов и машин, отсутствия или присутствия объектов. Благодаря большим расстояниям срабатывания оптические бесконтактные датчики нашли широкое применение в промышленности и не только.

Оптический бесконтактный датчик состоит из двух функциональных узлов, приемника и излучателя. Данные узлы могут быть выполнены как в одном корпусе, так и в различных корпусах.

По методу обнаружения объекта фотоэлектрические датчики подразделяются на 4 группы:

1) пересечение луча - в этом методе передатчик и приемник разделены по разным корпусам, что позволяет устанавливать их напротив друг друга на рабочем расстоянии. Принцип работы основан на том, что передатчик постоянно посылает световой луч, который принимает приемник. Если световой сигнал датчика прекращается, в следствии перекрытия сторонним объектом, приемник немедленно реагирует меняя состояние выхода.

2) отражение от рефлектора - в этом методе приемник и передатчик датчика находятся в одном корпусе. Напротив датчика устанавливается рефлектор (отражатель). Датчики с рефлектором устроены так, что благодаря поляризационному фильтру они воспринимают отражение только от рефлектора. Это рефлекторы, которые работают по принципу двойного отражения. Выбор подходящего рефлектора определяется требуемым расстоянием и монтажными возможностями.

Посылаемый передатчиком световой сигнал отражаясь от рефлектора попадает в приемник датчика. Если световой сигнал прекращается, приемник немедленно реагирует, меняя состояние выхода.

3) отражение от объекта - в этом методе приемник и передатчик датчика находятся в одном корпусе. Во время рабочего состояния датчика все объекты, попадающие в его рабочую зону, становятся своеобразными рефлекторами. Как только световой луч отразившись от объекта попадает на приемник датчика, тот немедленно реагирует, меняя состояние выхода.

4) фиксированное отражение от объекта -принцип действия датчика такой же как и у "отражение от объекта" но более чутко реагирующий на отклонение от настройки на объект. Например, возможно детектирование вздутой пробки на бутылке с кефиром, неполное наполнение вакуумной упаковки с продуктами и т.д.

По своему назначению фотодатчики делятся на две основные группы: датчики общего применения и специальные датчики. К специальным, относятся типы датчиков, предназначенные для решения более узкого круга задач. К примеру, обнаружение цветной метки на объекте, обнаружение контрастной границы, наличие этикетки на прозрачной упаковке и т.д.

Задача датчика обнаружить объект на расстоянии. Это расстояние варьируется в пределах 0,3мм-50м, в зависимости от выбранного типа датчика и метода обнаружения.

Схема подключения оптических датчиков

На выходе оптического датчика стоит транзистор PNP- или NPN-типа с открытым коллектором. Нагрузка подключается между выходом и, в зависимости от типа транзистора, общим минусовым или плюсовым проводом. Если в исходном состоянии нагрузка подключена, то выполняется функция размыкающего контакта и наоборот.

Сфера применения

Оптические датчики как составная часть автоматизированных систем управления широко применяются для определения наличия и количества предметов, присутствия на их поверхности наклеек, надписей, этикеток или меток, позиционирования и сортировки предметов. С помощью оптических датчиков можно контролировать расстояние, габариты, уровень, цвет и степень прозрачности. Их устанавливают в системы автоматического управления освещением, приборы дистанционного управления, используют в охранных системах.
