Номер сети и идентификатор хоста

Консультация к КП №5

Разработка информационной модели  ЛВС.

В данном разделе происходит разделение разрабатываемой ЛВС на подсети (Подсеть (subnet) — это физический сегмент TCP/IP сети, в котором используются IP-адреса с общим идентификатором сети. Как правило, организации получают идентификатор сети от Информационого Центра Интернета (Internet Network Information Center, InterNIC). При наличии в сети большого числа географически удаленных друг от друга компьютеров имеет смысл разделить большую сеть на более мелкие сети, связанные маршрутизаторами. В результате можно получить следующие преимущества:

• Снижение сетевого трафика. Без надежных маршрутизаторов трафик пакетов может замедлить работу всей сети вплоть до полной остановки. При наличии маршрутизаторов большая часть трафика остается в локальной сети и только пакеты, предназначенные для других сетей, будут проходить через маршрутизатор.
• Оптимизация производительности сети - результат снижения сетевого трафика.
• Упрощение управления сетью. Намного легче обнаружить и устранить проблему в группе связанных между собой маленьких сетей, чем в одной гигантской сети.
• Возможность более легко охватить большие географические расстояния, поскольку связи локальной сети значительно быстрее и дешевле, чем связи глобальной. В единственной огромной сети, охватывающей большие расстояния, могут возникать проблемы по всем аспектам, упомянутым выше. Соединение множества небольших сетей делает работу всей системы более эффективной.

IP-адреса используются для идентификации устройств в сети. Для взаимодействия по сети IP-адрес должен быть назначен каждому сетевому устройству (в том числе компьютерам, серверам, маршрутизаторам, принтерам и т.д.). Такие устройства в сети называют хостами.
С помощью маски подсети определяется максимально возможное число хостов в конкретной сети. Маски подсети позволяют разделить одну сеть на несколько подсетей.

Знакомство с IP-адресами
Одна часть IP-адреса представляет собой номер сети, другая – идентификатор хоста. Точно так же, как у разных домов на одной улице в адресе присутствует одно и то же название улицы, у хостов в сети в адресе имеется общий номер сети. И точно так же, как у различных домов имеется собственный номер дома, у каждого хоста в сети имеется собственный уникальный идентификационный номер – идентификатор хоста. Номер сети используется маршрутизаторами для передачи пакетов в нужные сети, тогда как идентификатор хоста определяет конкретное устройство в этой сети, которому должны быть доставлены пакеты.

 Структура
IP-адрес состоит из четырех частей, записанных в виде десятичных чисел с точками (например, 192.168.1.1). Каждую из этих четырех частей называют октетом. Октет представляет собой восемь двоичных цифр (например, 11000000, или 192 в десятичном виде).
Таким образом, каждый октет может принимать в двоичном виде значения от 00000000 до 11111111, или от 0 до 255 в десятичном виде.
На следующем рисунке показан пример IP-адреса, в котором первые три октета (192.168.1) представляют собой номер сети, а четвертый октет (16) – идентификатор хоста.

Рисунок 1. Номер сети и идентификатор хоста

Количество двоичных цифр в IP-адресе, которые приходятся на номер сети, и количество цифр в адресе, приходящееся на идентификатор хоста, могут быть
различными в зависимости от маски подсети.

Частные IP-адреса
У каждого хоста в сети Интернет должен быть уникальный адрес. Если ваши сети изолированы от Интернета (например, связывают два филиала), для хостов без проблем можно использовать любые IP-адреса. Однако, уполномоченной организацией по распределению нумерации в сети Интернет (IANA) специально для частных сетей зарезервированы следующие три блока IP-адресов:

• 10.0.0.0 — 10.255.255.255
• 172.16.0.0 — 172.31.255.255
• 192.168.0.0 — 192.168.255.255

IP-адреса можно получить через IANA, у своего провайдера услуг Интернет или назначить из диапазона адресов для частных сетей.

Маски подсети
Маска подсети используется для определения того, какие биты являются частью номера сети, а какие – частью идентификатора хоста (для этого применяется логическая операция конъюнкции – "И").
Маска подсети включает в себя 32 бита. Если бит в маске подсети равен "1", то соответствующий бит IP-адреса является частью номера сети. Если бит в маске подсети равен "0", то соответствующий бит IP-адреса является частью идентификатора хоста.
На следующем рисунке показана маска подсети, выделяющая номер сети (полужирным шрифтом) и идентификатор хоста в IP-адресе (который в десятичном виде записывается как 192.168.1.2).

Таблица 1. Пример выделения номера сети и идентификатора хоста в IP-адресе

	1-ый октет: (192)	2-ой октет: (168)	3-ий октет: (1)	4-ый октет: (2)
IP-адрес (двоичный)	11000000	10101000	00000001	00000010
Маска подсети (двоичная)	11111111	11111111	11111111	00000000
Номер сети	11000000	10101000	00000001
Идентификатор хоста				00000010

Маски подсети всегда состоят из серии последовательных единиц начиная с самого левого бита маски, за которой следует серия последовательных нулей, составляющих в общей сложности 32 бита.

Маску подсети можно определить как количество бит в адресе, представляющих номер сети (количество бит со значением "1"). Например, "8-битной маской" называют маску, в которой 8 бит – единичные, а остальные 24 бита – нулевые.
Маски подсети записываются в формате десятичных чисел с точками, как и IP-адреса. В следующих примерах показаны двоичная и десятичная запись 8-битной, 16-битной, 24-битной и 29-битной масок подсети.

Таблица 2. Маски подсети

	Двоичная   1-ый октет:	Двоичная  2-ой октет:	Двоичная  3-ий октет:	Двоичная  4-ый октет:	Десятичная
8-битная маска	11111111	00000000	00000000	00000000	255.0.0.0
16-битная маска	11111111	11111111	00000000	00000000	255.255.0.0
24-битная маска	11111111	11111111	11111111	00000000	255.255.255.0
29-битная маска	11111111	11111111	11111111	11111000	255.255.255.248

Размер сети
Количество разрядов в номере сети определяет максимальное количество хостов, которые могут находиться в такой сети. Чем больше бит в номере сети, тем меньше бит остается на идентификатор хоста в адресе.
IP-адрес с идентификатором хоста из всех нулей представляет собой IP-адрес сети (192.168.1.0 с 24-битной маской подсети, например). IP-адрес с идентификатором хоста из всех единиц представляет собой широковещательный адрес данной сети (192.168.1.255 с 24-битной маской подсети, например).
Так как такие два IP-адреса не могут использоваться в качестве идентификаторов отдельных хостов, максимально возможное количество хостов в сети вычисляется следующим образом:

Таблица 3. Максимально возможное число хостов

Маска подсети	Размер идентификатора хоста		Максимальное количество хостов
8 бит	255.0.0.0	24 бит	224 – 2	16777214
16 бит	255.255.0.0	16 бит	216 – 2	65534
24 бит	255.255.255.0	8 бит	28 – 2	254
29 бит	255.255.255.248	3 бит	23 – 2	6

Формат записи
Поскольку маска всегда является последовательностью единиц слева, дополняемой серией нулей до 32 бит, можно просто указывать количество единиц, а не записывать значение каждого октета. Обычно это записывается как "/" после адреса и количество единичных бит в маске.

Например, адрес 192.1.1.0 /25 представляет собой адрес 192.1.1.0 с маской 255.255.255.128. Некоторые возможные маски подсети в обоих форматах показаны в следующей таблице.

Таблица 4. Альтернативный формат записи маски подсети

Маска подсети	Альтернативный формат записи	Последний октет (в двоичном виде)	Последний октет (в десятичном виде)
255.255.255.0	/24	0000 0000	0
255.255.255.128	/25	1000 0000	128
255.255.255.192	/26	1100 0000	192
255.255.255.224	/27	1110 0000	224
255.255.255.240	/28	1111 0000	240
255.255.255.248	/29	1111 1000	248
255.255.255.252	/30	1111 1100	252

Формирование подсетей
С помощью подсетей одну сеть можно разделить на несколько. В приведенном ниже примере администратор сети создает две подсети, чтобы изолировать группу серверов от остальных устройств в целях безопасности.
В этом примере сеть компании имеет адрес 192.168.1.0. Первые три октета адреса (192.168.1) представляют собой номер сети, а оставшийся октет – идентификатор хоста, что позволяет использовать в сети максимум 28 – 2 = 254 хостов.

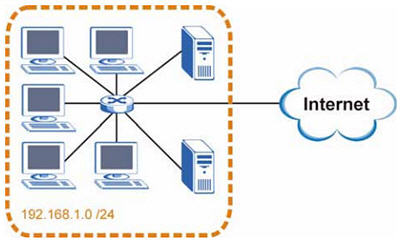

Сеть компании до ее деления на подсети показана на следующем рисунке.

Рисунок 2. Пример формирования подсетей: до разделения на подсети

Чтобы разделить сеть 192.168.1.0 на две отдельные подсети, можно "позаимствовать" один бит из идентификатора хоста. В этом случае маска подсети станет 25-битной (255.255.255.128 или /25).

"Одолженный" бит идентификатора хоста может быть либо нулем, либо единицей, что дает нам две подсети: 192.168.1.0 /25 и 192.168.1.128 /25.

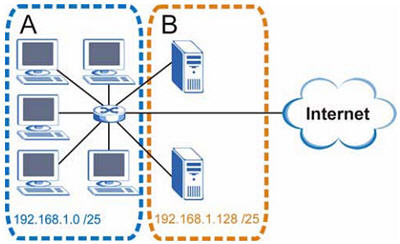

Сеть компании после ее деления на подсети показана на следующем рисунке. Теперь она включает в себя две подсети, A и B.

Рисунок 3. Пример формирования подсетей: после деления на подсети

В 25-битной подсети на идентификатор хоста выделяется 7 бит, поэтому в каждой подсети может быть максимум 27 – 2 = 126 хостов (идентификатор хоста из всех нулей – это сама подсеть, а из всех единиц – широковещательный адрес для подсети).
Адрес 192.168.1.0 с маской 255.255.255.128 является адресом подсети А, а 192.168.1.127 с маской 255.255.255.128 является ее широковещательным адресом. Таким образом, наименьший IP-адрес, который может быть закреплен за действительным хостом в подсети А – это 192.168.1.1, а наибольший – 192.168.1.126.
Аналогичным образом диапазон идентификаторов хоста для подсети В составляет от 192.168.1.129 до 192.168.1.254.

Пример: четыре подсети
В предыдущем примере было показано использование 25-битной маски подсети для разделения 24-битного адреса на две подсети. Аналогичным образом для разделения 24-битного адреса на четыре подсети потребуется "одолжить" два бита идентификатора хоста, чтобы получить четыре возможные комбинации (00, 01, 10 и 11). Маска подсети состоит из 26 бит (11111111.11111111.11111111.11000000), то есть 255.255.255.192.

Каждая подсеть содержит 6 битов идентификатора хоста, что в сумме дает 26 – 2 = 62 хоста для каждой подсети (идентификатор хоста из всех нулей – это сама подсеть, а из всех единиц – широковещательный адрес для подсети).

Таблица 5. Подсеть 1

IP-адрес/маска подсети	Номер сети	Значение последнего октета
IP-адрес (десятичный)	192.168.1.	0
IP-адрес (двоичный)	11000000.10101000.00000001.	00000000
Маска подсети (двоичная)	11111111.11111111.11111111.	11000000
Адрес подсети 192.168.1.0	Наименьший идентификатор хоста: 192.168.1.1
Широковещательный адрес 192.168.1.63	Наибольший идентификатор хоста: 192.168.1.62

Таблица 6. Подсеть 2

IP-адрес/маска подсети	Номер сети	Значение последнего октета
IP-адрес	192.168.1.	64
IP-адрес (двоичный)	11000000.10101000.00000001.	01000000
Маска подсети (двоичная)	11111111.11111111.11111111.	11000000
Адрес подсети 192.168.1.64	Наименьший идентификатор хоста: 192.168.1.65
Широковещательный адрес 192.168.1.127	Наибольший идентификатор хоста: 192.168.1.126

Таблица 7. Подсеть 3

IP-адрес/маска подсети	Номер сети	Значение последнего октета
IP-адрес	192.168.1.	128
IP-адрес (двоичный)	11000000.10101000.00000001.	10000000
Маска подсети (двоичная)	11111111.11111111.11111111.	11000000
Адрес подсети 192.168.1.128	Наименьший идентификатор хоста: 192.168.1.129
Широковещательный адрес 192.168.1.191	Наибольший идентификатор хоста: 192.168.1.190

Таблица 8. Подсеть 4

IP-адрес/маска подсети	Номер сети	Значение последнего октета
IP-адрес	192.168.1.	192
IP-адрес (двоичный)	11000000.10101000.00000001.	11000000
Маска подсети (двоичная)	11111111.11111111.11111111.	11000000
Адрес подсети 192.168.1.192	Наименьший идентификатор хоста: 192.168.1.193
Широковещательный адрес 192.168.1.255	Наибольший идентификатор хоста: 192.168.1.254

Пример: восемь подсетей
Аналогичным образом для создания восьми подсетей используется 27-битная маска (000, 001, 010, 011, 100, 101, 110 и 111).
Значения последнего октета IP-адреса для каждой подсети показаны в следующей таблице.

Таблица 9. Восемь подсетей

Подсеть	Адрес подсети	Первый адрес	Последний адрес	Широковещательный адрес
1	0	1	30	31
2	32	33	62	63
3	64	65	94	95
4	96	97	126	127
5	128	129	158	159
6	160	161	190	191
7	192	193	222	223
8	224	225	254	255

Планирование подсетей
Сводная информация по планированию подсетей для сети с 24-битным номером сети приводится в следующей таблице.
Таблица 10. Планирование подсетей для сети с 24-битным номером

Количество "одолженных" битов идентификатора хоста	Маска подсети	Количество подсетей	Количество хостов в подсети
1	255.255.255.128 (/25)	2	126
2	255.255.255.192 (/26)	4	62
3	255.255.255.224 (/27)	8	30
4	255.255.255.240 (/28)	16	14
5	255.255.255.248 (/29)	32	6
6	255.255.255.252 (/30)	64	2
7	255.255.255.254 (/31)	128	1

Пример расчета количества подсетей и хостов в подсети на основе IP-адреса и маски подсети

 Приведем пример расчета количества подсетей и хостов для сети 59.124.163.151/27.

/27 - префикс сети или сетевая маска
В формате двоичных чисел 11111111 11111111 11111111 11100000
В формате десятичных чисел 255.255.255.224

В четвертом поле (последний октет)11100000 первые 3 бита определяют число подсетей, в нашем примере 23 = 8.
В четвертом поле (последний октет) 11100000 последие 5 бит определяют число хостов подсети, в нашем примере 25 = 32.

Диапазон IP первой подсети 0~31 (32 хоста), но 0 - это подсеть, а 31 - это Broadcast. Таким образом, максимальное число хостов данной подсети - 30.
Первая подсеть: 59.124.163.0
Broadcast первой подсети: 59.124.163.31

Диапазон IP второй подсети с 59.124.163.32 по 59.124.163.63
Вторая подсеть: 59.124.163.32
Broadcast второй подсети: 59.124.163.63

Мы можем высчитать диапазон IP восьмой подсети с 59.124.163.224 по 59.124.163.255
Восьмая подсеть: 59.124.163.224
Broadcast восьмой подсети: 59.124.163.255

В нашем примере IP-адрес 59.124.163.151 находится в пятой подсети.
Пятая подсеть: 59.124.163.128/27
Диапазон IP пятой подсети с 59.124.163.128 по 59.124.163.159
Broadcast пятой подсети: 59.124.163.159

в настоящее время для удобства расчета IP-адресов в подсети и сетевых масок существуют в Интернете специальные онлайн IP-калькуляторы, а также бесплатные программы/утилиты для быстрого и наглядного расчета.

4.2.Определение адресной карты сети

4.3Определение таблицы маршрутизации

согласно определению крупнейшего производителя маршрутизаторов компании cisco - "это устройство третьего уровня, использующее одну и более метрик для определения оптимального пути передачи сетевого трафика на основе информации сетевого уровня". по существу маршрутизатор представляет собой компьютер с необходимым программным обеспечением и устройствами ввода/вывода. в простейшем случае маршрутизатор имеет два сетевых интерфейса. так, например, для организации связи филиала с главным офисом зачастую достаточно маршрутизатора с одним интерфейсом ethernet и одним интерфейсом глобальной сети. в этом случае все пакеты, адрес получателя которых не принадлежит к данной локальной сети, пересылается с порта ethernet на порт глобальной сети.

маршрутизатор выполняет три основные функции; точнее, это одна функция - функция маршрутизации, т. е. доставки данных адресату, но ее можно разбить на три составляющие. во-первых, сбор информации о других маршрутизаторах и хостах в сети. для этого маршрутизатор в целях определения маршрута использует тот или иной протокол маршрутизации. во-вторых, маршрутизатор сохраняет полученную информацию о маршрутах в таблицах маршрутизации. в-третьих, маршрутизатор выбирает наилучший маршрут для каждого конкретного пакета, при этом он передает пакет со входного интерфейса на соответствующий выходной интерфейс. данные функции он выполняет с помощью протоколов маршрутизации, в основе которых лежат алгоритмы маршрутизации. этим, однако, функции маршрутизаторов не исчерпываются, но о них несколько позже.

алгоритмы маршрутизации

алгоритм маршрутизации - это часть программного обеспечения маршрутизатора, отвечающая за выбор выходной линии, на которую поступивший пакет должен быть передан. алгоритмы маршрутизации можно разделить на две большие группы: неадаптивные (статические) и адаптивные (динамические). в случае статических алгоритмов выбор маршрутов осуществляется заранее и прописывается вручную в таблицу маршрутизации, где хранится информация о том, на какой интерфейс отправить пакет с соответствующей адресной информацией. в случае динамических алгоритмов таблица маршрутизации меняется автоматически при изменении топологии сети или трафика в ней.

динамические алгоритмы отличаются по способу получения информации (например, от соседних маршрутизаторов, от всех маршрутизаторов в сети и т. д.), моменту изменения маршрутов (через регулярные интервалы, при изменении топологии и т. д.) и используемой метрике (расстояние, число транзитных узлов и т. д.). двумя наиболее популярными алгоритмами маршрутизации являются алгоритм вектора расстояния и алгоритм состояния канала.

при алгоритме вектора расстояния каждый маршрутизатор ведет таблицу, т. е. вектор, с указанием кратчайшего расстояния и выходной линии для каждого адресата. в качестве метрики может использоваться также число транзитных узлов, время задержки, совокупная длина очередей и прочее. таблица содержит информацию обо всех маршрутизаторах в сети. периодически каждый маршрутизатор рассылает соседям свою таблицу. одним из основных недостатков этого алгоритма является медленное распространение информации о недоступности той или иной линии или выходе того или иного маршрутизатора из строя. данный алгоритм используется в таких протоколах, как rip, igrp и др.

в случае алгоритма состояния канала маршрутизатор собирает информацию о своих непосредственных соседях, измеряя задержку (пропускную способность). вместо таблиц маршрутизации он осуществляет широковещательную рассылку информации только о своих непосредственных соседях, причем рассылка инициируется только при изменении информации. при получении изменений маршрутизатор определяет заново кратчайший путь до всех адресатов с помощью алгоритма э. дейкстры. алгоритм состояния канала лежит в основе таких протоколов маршрутизации, как ospf и is-is.

шаг за шагом. в начальный момент расстояние до отправителя и то, через какой узел лежит маршрут, неизвестно, поэтому в скобках указано бесконечное расстояние и стоит прочерк для предшествующего узла. узлы, от которых кратчайшее расстояние до отправителя становится известно, получают постоянную метку (черный кружочек). текущий узел на каждом этапе отмечен стрелочкой. всего показано шесть первых шагов алгоритма.

определение кратчайшего пути

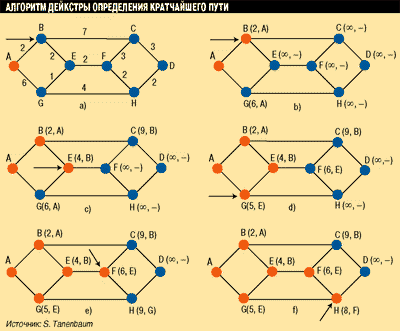

для определения кратчайшего пути от одного узла до другого дейкстра предложил следующий алгоритм. топология сети представляется в виде неориентированного графа с указанными для каждого ребра значениями метрики (например, расстояния между двумя соседними узлами). изначально путь неизвестен, поэтому все вершины графа получают метки с бесконечным значением расстояния до отправителя. метки могут быть временными или постоянными.

пусть требуется найти кратчайший путь от а до z. сначала узел а получает постоянную метку и делается текущим узлом. затем мы просматриваем все соседние узлы (с которыми вершина а соединена ребром) и отмечаем расстояние до а. после того как все соседние узлы перебраны, узел с наименьшей меткой выбирается в качестве текущего, при этом он получает постоянную метку. пусть это будет узел b. теперь мы просматриваем все соседние узлы, и если сумма расстояний от b до а и от данного узла до b меньше значения метки этого узла, то он получает новую метку, причем мы указываем, что путь в а лежит через b, чтобы после завершения процедуры можно было восстановить маршрут. после перебора всех соседних узлов мы вновь ищем по всему графу вершину с наименьшей временной меткой и выбираем этот узел в качестве текущего, при этом он получает постоянную метку и т. д.

пример таблицы маршрутизации

в качества примера мы рассмотрим определение таблицы на маршрутизаторе компании morning star с тремя интерфейсами: одним интерфейсом ethernet, последовательным портом, подключенным к внешнему модему, и интерфейсом глобальной сети frame relay (см. таблицу 1). модем используется для организации связи с сервером в главном офисе по ppp, ip-адрес которого - 137.175.2.7. адрес интерфейса глобальной сети - 131.187.2.2, а адрес маршрутизатора оператора internet 131.187.2.3. для локальной сети оператор выделил блок адресов класса с в диапазоне от 199.18.210.1 до 199.18.210.254. интерфейсы маршрутизатора мы именуем следующим образом: ed0 - интерфейс ethernet, du0 - последовательный интерфейс, а tt0 - интерфейс глобальной сети. все пакеты, посылаемые в локальную сеть главного офиса, направляются маршрутизатором на последовательный порт. все пакеты, предназначенные для нашей локальной сети, направляются на интерфейс ethernet с адресом 199.18.210.1. адрес 127.0.0.1 является так называемым петлевым адресом, и он используется маршрутизатором для обращения к самому себе. все остальные пакеты направляются на интерфейс глобальной сети. флаг u (up) означает, что соединение активно, а флаг g (gateway) означает, что шлюз (так изначально назывались маршрутизаторы) действительно является шлюзом в другую сеть, в то время как флаг h (host) означает, что маршрутизатор подключен к конечному адресату.

таблица 1 - пример простейшей таблицы маршрутизации

получатель	шлюз	флаги	интерфейс
default	137.187.2.3	ug	tt0
127.0.0.1	127.0.0.1	uh	lo0
199.18.210.0	199.18.210.1	ug	ed0
137.175.2.7	199.18.210.1	uh	du0
137.187.2.3	131.187.2.2	uh	tt0
137.175.2	137.175.2.7	ug	du0

справедливая очередь

в случае, если маршрутизатор получает пакеты быстрее, чем может отправить их через данный интерфейс (например, когда входной интерфейс быстрее выходного или когда пакеты с разных входных интерфейсов направляются на один и тот же выходной интерфейс), он помещает их в очередь (буфер).

простейший способ организации очереди - пакеты помещаются в очередь и отправляются в порядке их поступления - во многих ситуациях неэффективен. например, при перегрузке линии маршрутизатор посылает уведомление хостам-отправителям о невозможности обслуживания. при этом один из них снижает, как и требовалось, темп передачи, в то время как другие продолжают посылать пакеты с прежней скоростью; в результате данный хост страдает от своей законопослушности.

решение этой проблемы предлагает алгоритм "честной очереди" и его модификация - алгоритм "честной взвешенной очереди" (weighted fair queue). суть данного алгоритма состоит в том, что маршрутизаторы имеют несколько очередей для каждой выходной линии, по одной для каждого отправителя. когда линия освобождается, маршрутизатор берет пакет из следующей по кругу очереди. модифицированный же алгоритм позволяет давать приоритет тем или иным очередям.

виды маршрутизаторов

в предшествующем разделе под словом "маршрутизатор" подразумевался прежде всего ip-маршрутизатор, т. е. что он предназначен только для продвижения ip-пакетов. однако маршрутизаторы могут работать и с пакетами других протоколов сетевого уровня, например с ipx. таким образом, кроме ip-маршрутизаторов есть еще ipx-маршрутизаторы и др.

многопротокольные маршрутизаторы концептуально напоминают мосты с той существенной разницей, что они работают на сетевом уровне. как и любой маршрутизатор, они берут пакет с одной линии и передают его на другую, но при этом линии принадлежат к разным сетям и используют разные протоколы (например, ip и ipx).

кроме того, сетевые устройства типа моста/маршрутизатора (brouter или bridge/router) работают в нормальном режиме как многопротокольные маршрутизаторы, а при получении пакета с неизвестным сетевым протоколом обрабатывают его как мост. другие устройства со сходным названием "маршрутизирующий мост" (routing bridge) принадлежат к устройствам второго уровня и упоминаются здесь лишь из-за причастия routing. они работают как мосты, но при этом поддерживают некоторые функции третьего уровня для оптимизации передачи данных.

маршрутизаторы с интеграцией услуг гарантируют приоритетному трафику, в частности трафику реального времени, своевременную доставку. они поддерживают протокол rsvp для резервирования таких ресурсов, как пропускная способность и буферы в очереди.

коммутаторы третьего уровня по сути также являются маршрутизаторами, причем пакетные коммутаторы (packet-by-packet switch) - на самом деле обычные, только быстрые маршрутизаторы. (подробнее о маршрутизаторах и маршрутизации третьего уровня смотри в этом номере в статьях ника липписа "как купить коммутатор третьего уровня" и аниты карве "ip-коммутация попадает в точку".)

чем отличаются маршрутизаторы от мостов?

маршрутизаторы часто путают с мостами. а "вебстерский словарь компьютерных терминов" вообще пишет, что маршрутизатор - это другое название моста. такое положение дел объясняется тем, что многие устройства сочетают в себе функции и мостов, и маршрутизаторов.

"чистый" мост анализирует заголовки кадра канального уровня и не просматривает (а тем более не модифицирует) пакеты сетевого уровня внутри пакетов. мост не знает и не должен знать, какие пакеты - ip, ipx или clnp - содержит в поле полезной нагрузки кадр, передаваемый из локальной сети 802.х в 802.y.

маршрутизатор, наоборот, знает очень хорошо, с какими пакетами он работает - с ip, ipx, clnp или со всеми ними сразу (в случае многопротокольных маршрутизаторов). он анализирует заголовки этих пакетов и принимает решение в соответствии с содержащейся там адресной информацией. с другой стороны, когда "чистый" маршрутизатор передает пакет на канальный уровень, он не знает и не должен знать о том, в какой кадр данный пакет будет помещен - ethernet, token ring или какой-либо иной.

путаница происходит по двум причинам. во-первых, по части функциональности мосты и маршрутизаторы весьма напоминают друг друга. они принимают протокольные блоки данных (protocol data unit, pdu), анализируют определенные поля заголовка и принимают решение о том, куда дальше передать пакет в соответствии с содержащейся в заголовке информацией и внутренними таблицами. во-вторых, названия коммерческим продуктам даются зачастую весьма условные, а, кроме того, многие из них сочетают в себе функции и тех и других устройств.

маршрутизаторы против коммутаторов

в последние несколько лет сама необходимость в маршрутизаторах начала подвергаться сомнению, главным образом в связи с появлением и распространением коммутаторов (по сути многопортовых мостов). в чем же причины того, что пользователи начали устанавливать в своих сетях коммутаторы там, где они раньше использовали маршрутизаторы? вот некоторые из них: маршрутизаторы в расчете на порт стоят гораздо дороже коммутаторов; как правило, в сравнении с коммутаторами они имеют гораздо меньшую совокупную пропускную способность (пакетов в секунду), функции коммутации второго уровня гораздо проще реализовать аппаратным образом, чем программным, и т. д.

однако основным недостатком маршрутизаторов по сравнению с коммутаторами является то, что последние требуют гораздо меньших усилий по администрированию. сетевым администраторам приходится задавать целое множество конфигурационных параметров для каждого маршрутизатора в сети, таких как адреса и маски подсети, статические маршруты и т. д. еще хуже то, что параметры каждого маршрутизатора должны быть согласованы с параметрами других маршрутизаторов в сети.

с другой стороны, маршрутизаторы выполняют многие функции, с которыми коммутаторы справиться, как правило, не в состоянии, так как они функционируют на другом уровне. например, маршрутизаторы позволяют решить такую типичную проблему при связи сетей с помощью мостов, как штормы широковещательных пакетов. кроме того, маршрутизаторы используются зачастую в качестве брандмауэров (защитных экранов) между корпоративной сетью и internet. при этом они действуют как фильтры пакетов, просматривая адресную информацию заголовка пакета и сопоставляя ее со списком управления доступом. далее, маршрутизаторы могут применяться для фильтрации трафика по каналам глобальной сети, передавая через нее только избранный трафик, что, в частности, позволяет снизить плату за использование этих каналов. во многом благодаря перечисленным функциям маршрутизаторам, а не мостам, было в свое время отдано предпочтение. необдуманное же использование коммутаторов (без маршрутизации) может возродить к жизни старые проблемы.

тем не менее коммутаторы все чаще оснащаются функциями маршрутизаторов, так что, как полагает дэвид пасмор, президент компании decisys, "маршрутизаторы исчезнут, но маршрутизация останется".

в процессе организации межсетевого взаимодействия важное место занимает маршрутизация сообщений между отдельными подсетями. при этом под маршрутизацией понимается процесс доставки сообщения из одной подсети в другую. данная задача может решаться различными способами. при этом, чем сложнее рассматриваемая система, чем больше подсетей ее образуют, тем более нетривиальным является решение задачи доставки сообщений. сетевой компонент, выполняющий маршрутизацию пакетов, называется маршрутизатором (router). маршрутизатор может быть реализован на базе компьютера с несколькими сетевыми интерфейсами, на котором установлено специальное программное обеспечение. в этом случае говорят о программном маршрутизаторе. в другом случае маршрутизатор может быть выполнен в виде отдельного сетевого устройства. разумеется, наиболее эффективным решением является использование специальных аппаратных маршрутизаторов. в настоящее время лидером на рынке корпоративных маршрутизаторов является компания cisco, предлагающая высокопроизводительные и надежные устройства. в небольших сетях (таких как сеть небольшого офиса или домашняя сеть), использование аппаратного маршрутизатора может быть экономически необоснованно.
системы windows server 2003 включают в себя механизмы, позволяющие серверу, находящемуся под ее управлением, выступать в качестве программного маршрутизатора. эти механизмы реализованы в составе службы маршрутизации и удаленного доступа (routing and remote access service, rras). хотя в архитектуре windows server 2003 основной упор делается на стек протоколов tcp/ip, в состав указанной службы также включена поддержка механизмов маршрутизации стека протоколов appletalk.

обзор механизмов маршрутизации windows server 2003

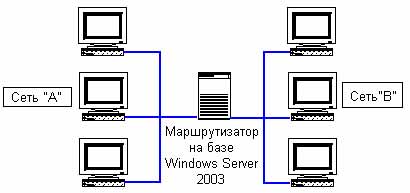

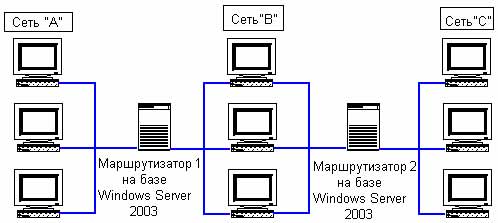

реализованный в windows server 2003 механизм маршрутизации может с успехом использоваться для организации межсетевого взаимодействия в вычислительных сетях любого масштаба (в том числе и для интеграции корпоративной сети в интернет), а также для организации виртуальных частных сетей (virtual private network, vpn). рассмотрим функциональные возможности, характерные для службы маршрутизации, реализованной в windows server 2003.

·                     многопротокольная маршрутизация для ip и appletalk. необходимо обратить особое внимание на то, что в отличие от предыдущих версий windows, маршрутизация для ipx-трафика больше не поддерживается.

·                     статическая и динамическая фильтрация ip-трафика. фильтры позволяют ограничить сетевой трафик, проходящий через маршрутизатор. эта мера может быть использована как с целью обеспечения безопасности периметра корпоративной сети, так и с целью повышения производительности сети. механизмы фильтрации были рассмотрены в главе 14 "коммуникационные службы".

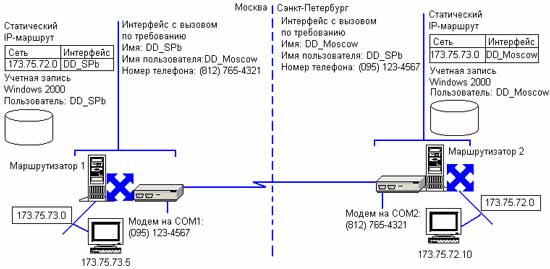

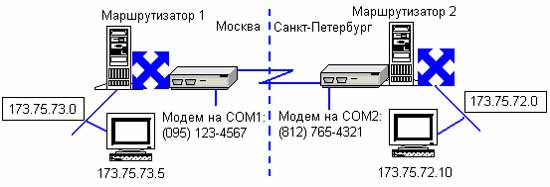

·                     маршрутизация вызовом по требованию через коммутируемые соединения с глобальными сетями. маршрутизатор может устанавливать коммутируемое соединение с другим маршрутизатором в ситуации, когда ему необходимо передать сообщение. использование данной схемы маршрутизации может сократить расходы предприятия, связанные с арендой коммутируемых каналов связи.

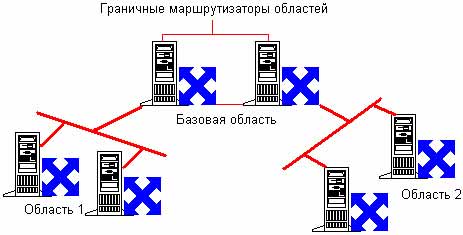

·                     поддержка стандартных одноадресных протоколов маршрутизации ip. в windows server 2003 реализована поддержка протоколов ospf (open shortest path first) и rip (routing information protocol) версий 1 и 2. указанные протоколы используются для построения таблиц одноадресной маршрутизации.

·                     поддержка агента ретрансляции dhcp (dhcp relay agent) для ip. использование агента ретрансляции позволяет dhcp-серверу обслуживать клиентов, расположенных в различных подсетях.

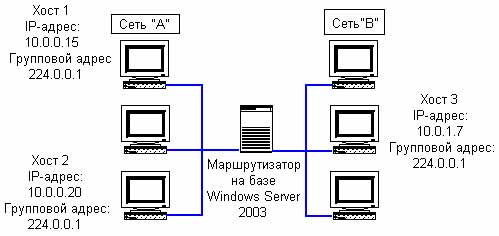

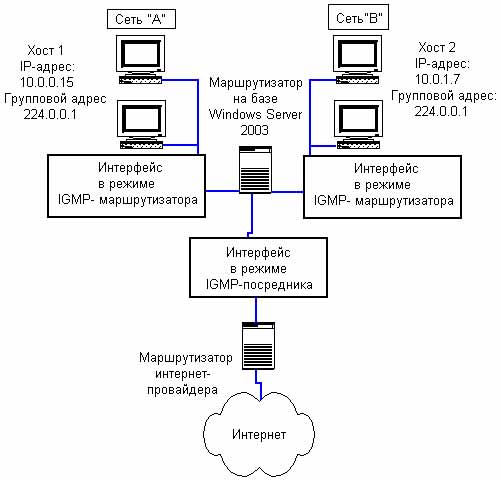

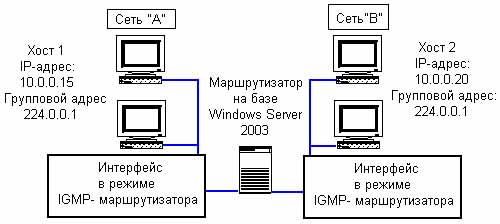

·                     службы группового вещания ip. маршрутизатор под управлением windows server 2003 может функционировать в режимах igmp-маршрутизатора и igmp-посредника, что позволяет использовать его для пересылки трафика группового вещания (multicast).

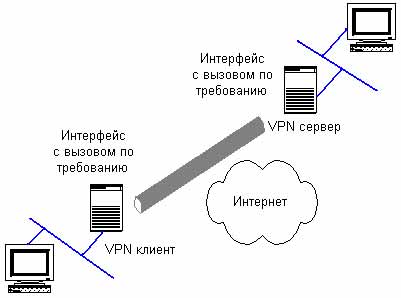

·                     поддержка механизма виртуальных частных сетей (virtual private network, vpn). маршрутизатор windows server 2003 может участвовать в процессе создания виртуальной частной сети при помощи протоколов туннелирования рртр и l2tp. при этом может быть использована конфигурация "маршрутизатор—маршрутизатор vpn". в этой конфигурации два маршрутизатора обмениваются между собой информацией через открытую сеть посредством защищенного канала, созданного с применением протоколов туннелирования.

·                     поддержка разнообразных сред передачи данных. поскольку служба маршрутизации реализована непосредственно в составе windows server 2003, она может работать с любым сетевым интерфейсом, поддерживаемым средствами операционной системы, включая 10- и 100-битный ethernet. token ring, fiber-optic distributed data interface (распределенный волоконно-оптический интерфейс данных, fddi), asynchronous transfer mode (режим асинхронной передачи, atm), integrated services digital network (цифровая сеть с интегрированными службами, isdn), frame relay (технология передачи фреймов), х.25 и модемы.

·                     инструменты управления с графическим интерфейсом. для управления службой маршрутизации используется оснастка routing and remote access.

·                     интерфейс командной строки. для написания сценариев и автоматизации конфигурирования администратор может использовать специальные утилиты командной строки.

·                     управление через snmp. служба маршрутизации windows server 2003 включает в себя поддержку протокола snmp (simple network management protocol) версии 1, используемого в качестве средства централизованного управления сетевыми ресурсами.

принципы маршрутизации сообщений

в межсетевой среде каждая подсеть может быть соединена с произвольным количеством других подсетей посредством маршрутизаторов. суть процесса маршрутизации сводится к тому, что два хоста, разделенных друг с другом любым произвольным количеством маршрутизаторов (другими словами, находящиеся в разных подсетях), могут взаимодействовать друг с другом. всю организацию процесса доставки пакета от одного хоста другому берут на себя маршрутизаторы. рассмотрим основные принципы, лежащие в основе процесса маршрутизации сообщений. сразу оговоримся, что разговор будет идти, прежде всего, о маршрутизации ip-трафика. подавляющее большинство сетевых служб windows server 2003 функционирует на базе стека протоколов tcp/ip, получившего широкое распространение именно благодаря простоте организации межсетевого взаимодействия (как известно, самое большое объединение сетей — интернет, тоже основывается на этом стеке протоколов). тем не менее, заметим, что в своей основе принципы маршрутизации являются общими для большинства стеков протоколов.
в зависимости от количества вовлеченных получателей стек протоколов tcp/ip поддерживает два способа маршрутизации: одноадресная и многоадресная маршрутизация. соответственно, мы рассмотрим принципы маршрутизации применительно к каждому из способов в отдельности.

одноадресная маршрутизация

под одноадресной маршрутизацией понимается процесс передачи сообщений между подсетями, в котором сообщение адресовано только одному заданному получателю. вся задача маршрутизации в этом случае сводится к доставке пакета получателю и выбору оптимального маршрута из множества возможных.

понятие таблицы маршрутизации

отправителя и получателя может разделять произвольное количество маршрутизаторов. при этом процесс передачи сообщения от одного маршрутизатора другому называется "прыжком" (hop). каждый маршрутизатор обладает информацией о структуре сети на расстоянии одного прыжка. другими словами, маршрутизатор не обладает информацией о точном местоположении требуемого хоста. в большой сети, да еще и с интенсивно меняющейся структурой (как, например, интернет), это было бы невозможно. вместо этого, маршрутизатор обладает информацией о соседних маршрутизаторах и о том, кому из них необходимо передать сообщение для последующей доставки в той или иной ситуации. эта информация хранится в специальной таблице, которая носит название таблицы маршрутизации (routing table).
таблицы маршрутизации используются для принятия решения о том, как именно будет доставлено то или иное сообщение. наличие этих таблиц не является исключительным свойством маршрутизатора. в сети tcp/ip любой хост (даже не являющийся маршрутизатором) может также располагать таблицей маршрутизации, которая используется с целью определения оптимального маршрута передачи сообщений. так, скажем, если в подсети имеется три маршрутизатора, хост использует таблицу маршрутизации для того, чтобы выбрать из них наиболее оптимальный для доставки сообщения.

типы записей в таблице маршрутизации

записи в таблице маршрутизации называются маршрутами. при этом существует три типа маршрутов.

·                     маршрут к хосту, или узловой маршрут (host route). этот тип маршрута определяет путь доставки пакета, адресованного хосту с конкретным сетевым адресом. маршруты к хостам обычно используются для создания настраиваемых маршрутов к определенным компьютерам, а также для управления или оптимизации сетевого трафика.

·                     маршрут к сети, или сетевой маршрут (network route). данный тип маршрута используется для определения способа доставки пакета в подсеть с определенным адресом. большую часть содержимого таблицы маршрутизации представляют собой маршруты данного типа.

·                     маршрут по умолчанию (default route). маршрут по умолчанию используется, когда не найдены никакие другие маршруты в таблице маршрутизации. маршрут по умолчанию используется в ситуации, когда в таблице маршрутизации отсутствует соответствующий маршрут по идентификатору сети или маршрут к хосту по адресу получателя. маршрут по умолчанию упрощает конфигурацию компьютеров. вместо конфигурирования компьютера и настройки маршрутов для всех идентификаторов сетей в межсетевой среде используется одиночный маршрут по умолчанию для пересылки всех пакетов в сеть получателя или по адресу в межсетевой среде, который не был найден в таблице маршрутизации.

структура таблицы маршрутизации

рассмотрим структуру таблицы маршрутизации на следующем примере:

сеть назначения	маска подсети	шлюз	интерфейс	метрика
0.0.0.0	0.0.0.0	0.0.0.0	fffffffff	1
10.0.0.0	255.255.255.0	10.0.0.1	10.0.0.1	30
10.0.0.1	255.255.255.255	127.0.0.1	127.0.0.1	30
10.255.255.255	255.255.255.255	10.0.0.1	10.0.0.1	30
127.0.0.0	255.0.0.0	127.0.0.1	127.0.0.1	1
224.0.0.0	240.0.0.0	10.0.0.1	10.0.0.1	30
255.255.255.255	255.255.255.255	10.0.0.1	10.0.0.1	1

каждая запись в таблице маршрутизации (представляющая собой информацию о маршруте) состоит из информационных полей, перечисленных ниже.

·                     сеть назначения (network destination). данное поле содержит сведения об адресе хоста-получателя пакета или сети, в которой этот хост располагается. принимая решение о маршрутизации пакета, система просматривает именно это поле. если в данном поле не будет найдено записи о конкретном адресе сети или хоста, маршрутизатором будет использован маршрут по умолчанию.

·                     маска подсети (netmask). это поле в сочетании с предыдущим полем используется для вычисления идентификатора ip-сети.

·                     шлюз (gateway). в этом поле указывается адрес, по которому будет должен быть передан согласно данному маршруту. адрес пересылки может быть аппаратным адресом или адресом в межсетевой среде. в большинстве случаев в этом поле указывается следующий в цепочке маршрутизатор, который должен будет принять решение о дальнейшей маршрутизации сообщения.

·                     интерфейс (interface). в этом поле указывается сетевой интерфейс, с которого будет осуществляться передача сообщения согласно данному маршруту. данное поле необходимо в ситуации, когда маршрутизатор имеет множество сетевых интерфейсов, подключенных к разным подсетям. фактически данное поле указывает, в какую именно подсеть необходимо передать сообщение.

·                     метрика (metric). стоимость маршрута, характеризующая меру его предпочтения. из множества альтернативных маршрутов будет выбран тот, что обладает наименьшей стоимостью (т. е. меньшим значением метрики). некоторые алгоритмы маршрутизации сохраняют только один маршрут для любого идентификатора сети в таблице маршрутизации, даже когда существует несколько маршрутов. в этом случае метрика используется маршрутизатором, чтобы определить какой именно маршрут необходимо сохранить в таблице маршрутизации.

методы построения таблиц маршрутизации

в зависимости от способа формирования содержимого таблицы маршрутизации различают два вида маршрутизации.

·                     статическая маршрутизация. все маршруты прописываются и изменяются администратором системы вручную. это самый простой способ организации маршрутизации. однако он подходит только для небольших сетей, изменения в структуре которых происходят достаточно редко. кроме того, данный способ маршрутизации не годится в случае, когда важно обеспечить высокую надежность межсетевого взаимодействия. если один из маршрутов окажется по каким-либо причинам недоступен, администратору необходимо будет вручную изменить таблицу маршрутизации на всех маршрутизаторах в сети. до этого момента межсетевое взаимодействие на отдельных участках сети будет невозможно.

·                     динамическая маршрутизация. построение таблицы маршрутизации осуществляется посредством специальных протоколов маршрутизации. участие администратора в этом процессе минимально и сводится к изначальной конфигурации маршрутизаторов. два наиболее распространенных протокола ip-маршрутизации, используемых в интрасетях, — протоколы rip (routing information protocol) и ospf (open shortest path first). посредством указанных протоколов маршрутизаторы способны информировать друг друга об изменениях в структуре сети. в случае недоступности одного из маршрутов, маршрутизаторы автоматически перестроят свои таблицы маршрутизации и, при возможности, выберут другой маршрут доставки сообщений.

статическая маршрутизация

статическая маршрутизируемая ip-сеть не использует протоколы маршрутизации, поскольку вся информация о маршрутизации хранится в статической таблице на каждом маршрутизаторе. чтобы любые два произвольных хоста в сети могли взаимодействовать между собой, каждый маршрутизатор должен иметь такую таблицу маршрутов.
статическая маршрутизируемая ip-среда лучше всего подходит для небольшой сети с редко изменяющейся структурой, в которой отсутствуют альтернативные маршруты. статическая маршрутизируемая среда может применяться для:

·                     сети малого предприятия;

·                     сети домашнего офиса;

·                     филиала с одной сетью.

вместо реализации протокола маршрутизации через узкополосный канал связи, одиночный маршрут по умолчанию на маршрутизаторе филиала гарантирует, что весь трафик, не предназначенный для компьютера в сети филиала, будет направлен в основной офис.
недостатки статической маршрутизации:

·                     отсутствие отказоустойчивости. если в силу каких-либо причин один из маршрутизаторов выходит из строя или становится недоступным коммуникационный канал, статический маршрутизатор не сможет как-то отреагировать на неисправность. более того, другие маршрутизаторы в сети не будут знать о неисправности и будут продолжать передавать данные по недоступному маршруту. в сетях малого офиса (например, с двумя маршрутизаторами и тремя сетями, соединенными в лвс) подобные ситуации могут решаться администратором оперативно. в крупных сетях более предпочтительным оказывается использование специальных протоколов маршрутизации;

·                     непроизводительные административные затраты. если добавляется новая подсеть или удаляется из межсетевой среды существующая, маршруты к ней должны быть вручную добавлены или удалены. если добавляется новый маршрутизатор, то он должен быть правильно сконфигурирован для маршрутизации в межсетевой среде.

протоколы маршрутизации

среди существующего многообразия протоколов маршрутизации windows server 2003 поддерживает только два:

·                     протокол rip версии 1 и 2;

·                     протокол ospf.

рассмотрим эти протоколы более подробно.

протокол rip

протокол обмена информацией о маршрутизации (routing information protocol, rip) разрабатывался как механизм, посредством которого маршрутизаторы могут обмениваться информацией об обновлениях таблиц маршрутизации. этот механизм изначально предполагался для использования в сетях относительно небольшого размера (это верно для rip версии 1).
протокол rip использует следующую схему построения таблицы маршрутизации. первоначально таблица маршрутизации каждого маршрутизатора включает в себя маршруты только для тех подсетей, что физически подсоединены к маршрутизатору. используя протокол rip, маршрутизатор периодически отправляет другим маршрутизаторам объявления, содержащие информацию о содержимом собственной таблицы маршрутизации. rip версии 1 использует для передачи объявлений широковещательные ip-пакеты. rip версии 2 позволяет использовать для объявлений также пакеты группового вещания. каждый маршрутизатор рассылает подобные объявления периодически с интервалом в 30 секунд.
маршрутизаторы, использующие протокол rip, могут также сообщать информацию о маршрутизации при помощи триггерных обновлений. триггер-ные обновления инициируются, когда происходит изменение топологии сети и посылается обновленная информация о маршрутизации, которая отражает эти изменения. триггерные обновления происходят немедленно, следовательно, информация о маршрутизации обновится раньше, чем произойдет следующее периодическое объявление. например, когда маршрутизатор обнаруживает установление соединения или отказ соседнего маршрутизатора, он модифицирует собственную таблицу маршрутизации и рассылает обновленные маршруты. каждый маршрутизатор, получающий триггерное обновление, изменяет собственную таблицу маршрутизации и распространяет изменение.
основное преимущество r1p заключается в простоте развертывания и конфигурирования. в качестве недостатка rip версии 1 можно отметить наличие жесткого ограничения на размер сети. протокол r1p может быть использован в сети, в которой два хоста разделены не более чем 15 маршрутизаторами. другими словами, маршрутизатор, использующий протокол rip для построения таблицы маршрутизации, "знает" только о тех подсетях, что расположены на расстоянии не более 15 переходов. подсети, расположенные на расстоянии 16 или более пересылок, считаются недостижимыми.
поскольку глобальные ip-сети становятся все больше и больше, периодические rip-объявления каждого маршрутизатора могут вызывать чрезмерный трафик. в качестве другого недостатка протокола rip можно отметить высокое время восстановления. в ситуации, когда в структуре сети происходят изменения, может пройти несколько минут прежде, чем все корпоративные маршрутизаторы получат информацию о произошедшем изменении и переконфигурируют собственные таблицы маршрутизации. за то время как происходит реконфигурирование маршрутизаторов, могут образоваться циклы маршрутизации, приводящие к потере или невозможности доставки данных. в условиях повышенных требований к надежности канала данных существующих возможностей протокола rip может быть недостаточно.
службы маршрутизации и удаленного доступа windows server 2003 могут работать с протоколом rip версий 1 и 2. rip версии 2 поддерживает объявления, рассылаемые при помощи групповых рассылок, простую аутентификацию при помощи пароля, а также дает возможность гибкой настройки при работе в средах с подсетями и в cidr-средах (classless interdomain routing, бесклассовая междоменная маршрутизация).
реализация протокола rip в windows server 2003 характеризуется следующими функциональными возможностями:

·                     выбор версии r1p, которая будет выполняться на каждом интерфейсе для входящих и исходящих пакетов;

·                     алгоритмы "split horizon", "poison reverse" и триггерных обновлений, которые используются для корректного отображения изменений топологии сети;

·                     фильтры маршрутов для выбора тех сетей, которые необходимо объявлять или принимать от них обновления;

·                     фильтры источников для выбора маршрутизаторов, от которых будут приниматься объявления;

·                     конфигурируемые объявления и таймеры старения маршрута;

·                     поддержка простого удостоверения подлинности при помощи пароля;

·                     возможность отключения суммирования подсетей.

использование в сети протокола маршрутизации rip оправданно в случае небольшой сети с динамически меняющейся структурой, имеющей несколько возможных маршрутов. маршрутизируемая среда на базе протокола rip может потребоваться для:

·                     предприятия среднего размера;

·                     большого офиса филиала или дополнительного офиса со множественными сетями.

протокол ospf

протокол ospf (open shortest path first) разрабатывался как механизм, посредством которого маршрутизаторы могут обмениваться информацией о содержимом таблиц маршрутизации в большой межсетевой среде. протокол ospf является протоколом маршрутизации с объявлением состояния канала связи. в основе функционирования протокола ospf лежит алгоритм "первоочередного обнаружения кратчайшего пути" (shortest path first, spf), который используется для вычисления маршрутов в таблице маршрутизации. используя алгоритм spf, маршрутизатор вычисляет кратчайший (т. е. обладающий наименьшей стоимостью) путь ко всем подсетям в межсетевой среде. в маршрутах, рассчитанных при помощи алгоритма spf, всегда отсутствуют циклы.
в отличие от протокола rip, протокол ospf поддерживает "карту" корпоративной сети. эта карта модифицируется каждый раз, когда происходит какое-либо изменение в структуре сети. эта карта, называемая базой данных состоянии связей (link state database), синхронизирована для всех ospf-маршрутизаторов и используется, чтобы вычислить маршруты в таблице маршрутизации. изменения в структуре сети приводят к немедленному распространению сведений об этих изменениях на все маршрутизаторы, которые, в свою очередь, обновляют собственный экземпляр базы данных состояния связей. обновление базы данных состояний связей приводит к повторному пересчету таблицы маршрутизации.
начиная свою работу, каждый маршрутизатор извещает другие маршрутизаторы о своем существовании, отправляя специальное сообщение во все доступные подсети. другие маршрутизаторы получают это сообщение и обновляют свой экземпляр базы данных о состоянии связей. фактически указанная база данных и формируется на основании этих сообщений.
поскольку размер базы данных состояний связей растет, требования к объему памяти и время на вычисление маршрута увеличиваются. чтобы решить эту проблему, ospf рассматривает межсетевую среду как совокупность областей (под областью в данном случае понимается совокупность непрерывных сетей), соединенных друг с другом через некоторую базовую область (backbone area). все маршрутизаторы, принадлежащие к одной области, обладают идентичными репликами базы данных состояния связей.
с целью идентификации областей каждой из них выделяется специальный идентификатор (area id), представляющий собой 32-разрядное число. этот идентификатор записывается так же как и ip-адрес — в десятично-точечном формате (т. е. в виде четырех однобайтовых чисел, разделенных точками). идентификатор области никак не связан с ip-адресацией. администратор может присваивать идентификаторы областям по своему усмотрению, не оглядываясь на используемые в сети ip-адреса. при этом одна область ospf может включать в свой состав неограниченное количество подсетей (размер области ограничивается исключительно размером базы данных состояния связей).
каждый маршрутизатор хранит базу данных состояний связей только для тех областей, которые подсоединены к маршрутизатору непосредственно. маршрутизаторы, соединяющие базовую область с другими областями, называются пограничными маршрутизаторами областей (area border router, abr). пограничные маршрутизаторы накапливают изменения, полученные от остальных маршрутизаторов области, и передают их разом маршрутизаторам, расположенным в других областях.

на рис. 1 показан пример разделения сети на области в случае использования протокола ospf.

рис. 1. сеть с использованием протокола ospf

самое большое преимущество протокола ospf заключается в том, что он является высокопроизводительным протоколом и приводит к незначительным издержкам даже в очень больших межсетевых конфигурациях. в качестве недостатка протокола ospf можно отметить определенную сложность его развертывания и конфигурирования.
по сравнению с протоколом rip протокол маршрутизации ospf обладает следующими преимуществами:

·                     алгоритм, лежащий в основе протокола ospf, позволяет избежать петель маршрутизации;

·                     в процессе своего функционирования протокол ospf генерирует значительно меньший сетевой трафик, чем протокол rip. как следствие, переход с rip на ospf позволит снизить нагрузку на сеть;

·                     протокол ospf для рассылки служебных сообщений использует только групповое вещание (в отличие от протокола r1p версии 1);

·                     протокол ospf предусматривает возможность разбиения корпоративной сети на области. области могут, с одной стороны, рассматриваться как домены маршрутизации, с другой стороны, облегчают процесс администрирования подсистемы маршрутизации;

·                     протокол ospf не имеет ограничений на количество переходов между маршрутизаторами, что позволяет его использовать в корпоративных сетях любого масштаба;

·                     реконфигурация таблиц маршрутизации, вызванная изменениями в структуре сети, происходит за очень короткий период (значительно быстрее, нежели в случае использования протокола rip).

реализация протокола ospf, предложенная в рамках windows server 2003, обладает следующими функциональными возможностями:

·                     фильтр маршрутов для управления взаимодействием с другими протоколами маршрутизации;

·                     динамическая реконфигурация всех установок ospf;

·                     сосуществование с rip;

·                     динамическое добавление и удаление сетевых интерфейсов маршрутизатора.

маршрутизируемая ospf-среда лучше всего подходит для крупных межсетевых сред (насчитывающих более 50 подсетей) с динамически изменяемой структурой, имеющих несколько путей доставки пакетов, передаваемых между любыми двумя конечными точками межсетевой среды.
ниже перечислены сетевые конфигурации, для которых необходима маршрутизируемая ospf-среда:

·                     корпоративная или сеть университетского городка (campus);

·                     международная корпоративная или университетская межсетевая среда.

примечание
протокол маршрутизации ospf на 64-разрядных версиях операционных систем семейства windows server 2003 не поддерживается.

маршрутизация appletalk-трафика

в рамках службы маршрутизации и удаленного доступа windows server 2003 реализованы механизмы, позволяющие организовать маршрутизацию трафика протокола appletalk. данный протокол используется в качестве транспортного механизма в сетях, построенных на базе apple macintosh. благодаря наличию механизмов маршрутизации appletalk-трафика компьютер, находящийся под управлением операционной системы windows server 2003, может выступать в качестве программного маршрутизатора в среде appletalk. возможности маршрутизации appletalk-трафика включают в себя поддержку протокола маршрутизации routing table maintenance protocol (rtmp).

примечание
поддержка протокола appletalk реализована в windows server 2003 с целью предоставления возможности сосуществования двух различных платформ в одной сети. использовать стек протоколов appletalk в других ситуациях (например, как средство организации сетевого взаимодействия windows-хостов) не рекомендуется. поддержка маршрутизации appletalk-трафика не реализована на 64-разрядных версиях операционных систем семейства windows server 2003.

сценарии развертывания одноадресной маршрутизации

в качестве примера рассмотрим два типичных сценария организации процесса маршрутизации:

·                     простой сценарий маршрутизации;

·                     сценарий с несколькими маршрутизаторами.

простой сценарий маршрутизации

в самом, простом сценарии две или несколько подсетей могут быть соединены между собой при помощи одного маршрутизатора. для решения этой задачи вполне можно использовать маршрутизатор на базе windows server 2003. на рис. 2 показана простая конфигурация сети с маршрутизатором windows, соединяющим два сегмента лвс (сети а и в). в данном сценарии используется только один маршрутизатор. как следствие, отсутствует проблема обмена информацией о маршрутах между маршрутизаторами. поэтому не требуется развертывание протоколов маршрутизации.

рис. 2. простой сценарий маршрутизации

сценарий с несколькими маршрутизаторами

в более сложном сценарии для объединения множества подсетей потребуется несколько маршрутизаторов. в большинстве случаев этот сценарий может быть также решен при помощи программных маршрутизаторов на базе windows server 2003. при этом необходимо будет использовать специализированные протоколы маршрутизации (либо, в случае статической маршрутизации, сконфигурировать на всех маршрутизаторах вручную таблицы маршрутизации).

пример рассматриваемого сценария изображен на рис. 3. в предложенной конфигурации имеются три сети (сети а, в, и с) и два маршрутизатора. маршрутизатор 1 подключен к сетям а и в, маршрутизатор 2 — к сетям в и с. маршрутизатор 1 должен известить маршрутизатор 2 о том, что сеть а может быть достигнута через маршрутизатор 1, а маршрутизатор 2 должен сообщить маршрутизатору 1, что сеть с может быть достигнута через маршрутизатор 2. маршрутизаторы обменяются этой информацией автоматически, в случае, если используются протоколы маршрутизации, например rip или ospf. когда пользователь в сети а хочет установить соединение с пользователем в сети с, компьютер пользователя в сети а передает пакет на маршрутизатор 1. маршрутизатор 1 затем передает пакет маршрутизатору 2. тот, в свою очередь, передает пакет далее компьютеру пользователя в сети с.

рис. 3. сценарий с двумя маршрутизаторами и тремя сетями

многоадресная маршрутизация

под многоадресной маршрутизацией понимается маршрутизация трафика группового вещания. групповое вещание (multicasting) предполагает отправку пакетов, адресованных не одному получателю, а целой группе. механизм многоадресной маршрутизации позволяет каждому получателю, принадлежащему к определенной группе, получить пакет группового вещания независимо от того, в какой подсети он находится. прежде чем детально рассмотреть механизмы многоадресной маршрутизации, необходимо ознакомиться с принципами группового вещания.

групповое вещание

стандартный способ доставки (одноадресный) предполагает установку соединения "точка-точка", когда пакет доставляется одному получателю. в случае, когда один и тот же пакет должен быть доставлен нескольким получателям, установка нескольких точечных соединений оказывается неэффективным решением (с одной стороны, происходит увеличение сетевого трафика, а с другой, — увеличиваются затраты вычислительных ресурсов на поддержание списка конечных точек). использование широковещательных рассылок также не является эффективным решением, поскольку широковещательные сообщения не транслируются маршрутизаторами. в качестве альтернативы можно использовать другой метод доставки, когда получателем пакета выступает не один, а несколько получателей. данный принцип лежит в основе группового вещания (multicasting).
каждый хост, входящий в группу вещания, помимо уникального ip-адреса. однозначно идентифицирующего хост в пределах сети, получает также некоторый групповой ip-адрес. этот адрес идентичен для всех хостов, являющихся членами группы. этот адрес может быть указан в качестве получателя пакета. в этом случае пакет будет получен всеми хостами, входящими в состав группы вещания. все другие узлы просто проигнорируют данный пакет. в этом заключается существенное отличие группового вещания от широковещательных рассылок — групповой трафик не "беспокоит" хосты, не принадлежащие к группе вещания и не ожидающие группового трафика.
групповое вещание может использоваться для следующих целей:

·                     обнаружения ресурсов в межсетевом пространстве;

·                     поддержки распределенных сетевых приложений;

·                     поддержки групповых приложений мультимедиа, предполагающих передачу потоковых данных (например, цифрового аудио и видео). в качестве примера приложения, использующего групповое вещание, можно привести microsoft media services.

в приведенном на рис. 4 примере три хоста, расположенные в разных подсетях, принадлежат к одной группе вещания. следует обратить внимание на то, что хотя каждый хост уникально идентифицируется посредством ip-адреса, каждому из них выделен общий групповой адрес. в данном примере предполагается, что трафик группового вещания распространяется свободно в обоих подсетях. на самом деле, задача распространения трафика группового вещания (так же как и в случае одноадресной маршрутизации) в условиях межсетевого взаимодействия решается на уровне маршрутизаторов.

рис. 4. групповое вещание

рассматривая процесс распространения группового трафика в корпоративной сети, следует различать пересылку группового трафика (multicast forwarding) и групповую маршрутизацию (multicast routing).
под групповой пересылкой понимается процесс перенаправления маршрутизатором трафика группового вещания в подсети, в которых присутствуют хосты, принадлежащие к требуемой группе вещания. при этом групповой трафик не передается маршрутизатором в те подсети, в которых подобные хосты отсутствуют.
под групповой маршрутизацией понимается процесс распространения информации о составе групп вещания между маршрутизаторами. фактически, в данном случае, речь идет о работе протоколов маршрутизации применительно к групповому вещанию.

пересылка группового трафика

при помощи пересылки группового трафика маршрутизатор передает пакеты группового вещания в подсети, где имеются хосты, ожидающие групповой трафик, или в том направлении, где имеются хосты, ожидающие этот трафик. предотвращается передача трафика группового вешания в подсети, где отсутствуют хосты, слушающие групповой трафик. совершенно очевидно, что .пля выполнения этой операции маршрутизатор должен иметь соответствующие механизмы. применительно к windows server 2003 поддержка операции пересылки группового трафика реализуется как на уровне сетевых интерфейсов, так и на уровне службы маршрутизации.
на уровне сетевых интерфейсов поддержка группового вещания реализуется в рамках стека протоколов tcp/ip. процесс передачи группового трафика регламентируется специальным протоколом, являющимся частью данного стека — internet group management protocol (jgmp, межсетевой протокол управления группой). в целом, компоненты стека протоколов tcp/ip реализуют следующие функции групповой пересылки:

·                     прослушивание группового трафика. модуль стека протоколов tcp/ip прослушивает весь групповой трафик на всех сконфигурированных для этого интерфейсах, устанавливая сетевую плату в режим, в котором она способна принимать все пакеты, проходящие по локальной сети. все групповые пакеты, полученные платой сетевого интерфейса, передаются на сетевой уровень для последующей обработки. следует заметить, что в подобном режиме могут работать далеко не все сетевые платы;

·                     пересылка групповых пакетов на соответствующий интерфейс. после получения группового пакета tcp/ip обращается к таблице групповой пересылки, чтобы решить, на какой из интерфейсов направить данный пакет.

приложения на компьютере, работающем под управлением windows server 2003, генерирующие групповой трафик, должны создавать ip-пакеты с соответствующим групповым ip-адресом, таким же, как ip-адрес получателя. соответственно, приложения, получающие групповой трафик, должны сообщить модулю протокола tcp/ip, что они слушают весь трафик в ожидании указанного группового ip-адреса.
помимо собственно передачи и получения группового трафика, каждый вовлеченный в этот процесс хост обязан выполнять регистрацию используемого группового адреса на локальном маршрутизаторе. это необходимо для того, чтобы маршрутизатор обладал информацией о наличии в подсети хостов, прослушивающих определенный групповой адрес. в противном случае пакеты группового вещания не будут передаваться в данную подсеть.
для работы механизма пересылки группового трафика маршрутизатор должен отвечать следующим требованиям:

·                     прослушивать весь групповой трафик во всех подсетях. применительно к маршрутизатору под управлением windows server 2003 соблюдение этого требования реализуется на уровне сетевых интерфейсов. принятие решения о пересылке пакетов группового вещания осуществляется компонентами стека протоколов tcp/ip на основании специальной таблицы групповой маршрутизации. эта таблица содержит сведения о членах групп вещания, расположенных в прилегающих подсетях (т. е. подсетях, к которым маршрутизатор физически подключен посредством сетевых интерфейсов);

·                     после получения группового трафика пересылать пакет в подсети, в которых есть хосты, прослушивающие групповой трафик, или где присутствует маршрутизатор, имеющий информацию о прослушивающих узлах;

·                     прослушивать все подсети в ожидании специальных сообщений igmp host membership report (сообщение о членстве). эти сообщения рассылаются членами групп вещания, объявляющими используемые ими групповые адреса. маршрутизатор должен отслеживать групповые адреса, которые прослушиваются в прилегающих подсетях, и обновлять таблицу групповой маршрутизации;

·                     использовать специальный протокол групповой маршрутизации, чтобы извещать другие маршрутизаторы об обнаруженных членах групп вещания. служба маршрутизации и удаленного доступа windows server 2003 не включает в себя реализации протокола групповой маршрутизации. тем не менее, независимые фирмы-разработчики могут поставлять собственные реализации протокола маршрутизации, используя имеющийся api службы маршрутизации и удаленного доступа.

применительно к windows server 2003 задача пересылки группового трафика решается посредством специального компонента маршрутизации протокола igmp. этот компонент реализован в рамках службы маршрутизации и удаленного доступа (routing and remote access service) и отвечает за отслеживание членства хостов в группе многоадресного вещания. компонент маршрутизации igmp прослушивает трафик в ожидании сообщений igmp о членстве в локальных подсетях и собирает информацию в виде списка адресатов, идентификаторов сети и соответствующих групп. чтобы убедиться в том, что компьютеры прослушивают свой зарегистрированный групповой адрес, маршрутизатор периодически посылает запрос в каждую подсеть — ответом на запрос являются сообщения о членстве в группах. если в одной сети находится несколько маршрутизаторов, то один маршрутизатор выбирается (методом "голосования") среди них для периодической рассылки всех запросов.

примечание
компонент маршрутизации протокола igmp, реализованный в рамках службы маршрутизации и удаленного доступа windows server 2003, нельзя рассматривать как протокол групповой маршрутизации.

компонент маршрутизации протокола igmp

задача поддержания таблицы групповой маршрутизации осуществляется в windows server 2003 посредством специального компонента маршрутизации протокола igmp, который реализован в рамках службы маршрутизации и удаленного доступа. с точки зрения протокола 1gmp каждый сетевой интерфейс, для которого активизирован этот компонент, может функционировать в одном из двух режимов:

·                     режим igmp-маршрутизатора (igmp router mode). в режиме igmp-маршрутизатора сетевой интерфейс способен прослушивать подсети в ожидании специальных объявлений хостов об их членствах в группах вещания (igmp host membership report);

·                     режим igmp-посредника (igmp proxy mode). сетевой интерфейс, находящийся в режиме igmp-посредника, осуществляет ретрансляцию сообщений о членстве (igmp host membership report), приходящих на другие интерфейсы системы, находящиеся в режиме igmp-маршрутизатора. вышестоящий маршрутизатор, находящийся в подсети, в которой расположен igmp-proxy, получает сообщения о членстве хостов в различных группах вещания от igmp-proxy и добавляет его к собственным таблицам групп. таким образом, вышестоящий маршрутизатор получает информацию о том, что пакеты, адресованные определенным группам вещания, необходимо передавать через igmp-proxy.

внимание

режимы igmp-маршрутизатора и igmp-посредника не обеспечивают выполнение всех функций, реализуемых протоколами групповой маршрутизации, которые могут потребоваться для групповой пересылки и поддержки маршрутизации в ин-трасетях с несколькими маршрутизаторами. маршрутизатор и посредник могут обеспечить групповую пересылку в указанных условиях, однако ряд ограничений на расположение источников группового трафика не позволяет рекомендовать их использование. в большинстве случаев следует развертывать конфигурацию с применением протоколов групповой маршрутизации.

групповая маршрутизация

для принятия решения о передаче пакетов через межсетевую среду при помощи маршрутизаторов, способных передавать групповой трафик, применяются механизмы групповой маршрутизации. основанием для принятия решения служит информация о членстве компьютеров в группах. для обмена между маршрутизаторами информацией о членстве в группах вещания используются специальные протоколы групповой маршрутизации.

внимание
очень легко запутаться в терминологии, применяемой при рассмотрении принципов группового вещания. под групповой маршрутизацией (multicast routing) понимается процесс взаимодействия маршрутизаторов, в результате которого происходит обмен информацией о хостах, принадлежащих к различным группам вещания. в результате этого обмена каждый маршрутизатор обладает информацией о распределении в рамках корпоративной сети хостов, принадлежащих к некоторой группе вещания. благодаря этому маршрутизатор может отправлять пакеты группового вещания в направлении, в котором находятся хосты, принадлежащие к требуемой группе (даже если прилегающая подсеть непосредственно этих хостов не содержит).

примеры протоколов групповой маршрутизации — distance vector multicast routing protocol (групповой протокол маршрутизации на основе вектора расстояния, dvmrp), multicast extensions to ospf (групповые расширения к ospf, mospf), protocol independent multicast-spare mode (разреженный режим группового вещания, не зависящего от протокола, pim-sm), protocol independent multicast-dense mode (плотный режим группового вещания, не зависящего от протокола, pim-dm).
в среде windows server 2003 поддержка протоколов групповой маршрутизации не реализована.

сценарии развертывания многоадресной маршрутизации

хотя, как уже неоднократно упоминалось, в windows server 2003 отсутствует реализация протоколов групповой маршрутизации, в определенных ситуациях средств операционной системы (компонент маршрутизации протокола igmp) может быть достаточно для развертывания в сети механизма группового вещания. при этом возможны следующие сценарии:

·                     интрасеть с одним маршрутизатором;

·                     интрасеть и интернет.

далее мы рассмотрим эти сценарии более подробно.

интрасеть с одним маршрутизатором

рассмотрим следующую ситуацию. корпоративная сеть состоит из нескольких подсетей, соединенных между собой одним маршрутизатором, реализованным на базе windows server 2003.

рис. 5. организация группового вещания в сценарии "интрасеть с одним маршрутизатором"

поскольку в данном сценарии используется всего один маршрутизатор, проблема взаимодействия маршрутизаторов, участвующих в маршрутизации группового трафика, попросту отсутствует. как следствие, процесс группового вещания может быть реализован средствами службы маршрутизации и удаленного доступа windows server 2003. групповое вещание в данном сценарии может быть реализовано путем использования механизма пересылки трафика группового вещания (multicast forwarding). для этого все сетевые интерфейсы маршрутизатора переводятся в режим igмр-маршрутизатора (предварительно должен быть активизирован компонент маршрутизации протокола igmp) (рис. 5).

одиночная интрасеть и интернет

рассмотрим другой сценарий. допустим, корпоративная сеть, так же как и в предыдущем случае, состоит из нескольких подсетей, соединенных между собой одиночным маршрутизатором. при этом один из интерфейсов маршрутизатора связывает корпоративную подсеть с интернетом (в более общем случае вместо интернета может выступать любая внешняя сеть). в данном сценарии проблема организации группового вещания осложняется тем фактом, что источником трафика группового вещания могут выступать хосты, расположенные в интернете. при этом встает вопрос об объявлении членства в группах вещания хостами, расположенными в корпоративной интрасети. как маршрутизатор интернета "узнает" об этих хостах и о том, что в корпоративную подсеть должен быть передан определенный трафик группового вещания?
в данном случае задача может быть также решена средствами службы маршрутизации и удаленного доступа windows server 2003. все интерфейсы. соединяющие маршрутизатор с локатьными подсетями, должны быть переведены в режим юмр-маршрутизатора. сетевой интерфейс, соединяющий корпоративный маршрутизатор с маршрутизатором интернет-провайдера, должен быть переведен в режим igmp-посредника (igmp-proxy) (рис. 6).

при этом предложенная схема работает следующим образом. хосты объявляют о своей принадлежности к некоторой группе вещания. эти объявления передаются igmp-посредником маршрутизатору интернет-провайдера. маршрутизатор использует данные объявления для построения своей таблицы групповой маршрутизации. используя некоторый протокол групповой маршрутизации, маршрутизатор интернет-провайдера сообщает эти сведения другим маршрутизаторам. таким образом, становится возможным передача требуемого группового трафика маршрутизатору интернет-провайдера. маршрутизатор провайдера передает групповой трафик корпоративному маршрутизатору, который, в свою очередь, передает его хостам интрасети, принадлежащим к требуемым группам вещания.

рис. 6. организация группового вещания в сценарии "интрасеть и интернет"

маршрутизация с вызовом по требованию

до этого момента при обсуждении вопросов маршрутизации сообщений мы предполагали, что все сетевые подключения маршрутизатора являются постоянными. тем не менее, достаточно часто администраторам приходится иметь дело с коммутируемыми подключениями. в случае использования коммутируемых подключений у администратора имеется две возможности организации маршрутизации.

·                     рассматривать коммутируемые подключения как постоянные. администратор устанавливает соединение с удаленным сервером и после этого оно рассматривается как постоянное (вплоть до момента его разрыва). при этом действуют все те принципы маршрутизации, что были описаны ранее. недостатками данного способа являются высокая удельная стоимость аренды канала связи (после установки соединения канал может не использоваться в течение длительного периода времени), необходимость изменения конфигурации маршрутизаторов до и после создания подключения.

·                     использовать механизм маршрутизации с вызовом по требованию (demand-dial routing, dial-on-demand routing). этот механизм реализован в рамках службы маршрутизации и удаленного доступа windows server 2003. данный механизм позволяет осуществлять маршрутизацию сообщений через интерфейс с вызовом по требованию (demand-dial interface). использование механизма маршрутизации с вызовом по требованию позволяет существенно снизить затраты на аренду коммутируемых канатов связи и упростить процесс маршрутизации сообщений через коммутируемые соединения.

рассмотрим более подробно принципы, лежащие в основе данного механизма. подключение с вызовом по требованию (demand-dial connection) устанавливается в ситуации, когда на интерфейс приходит пакет, предназначенный хосту, находящемуся в удаленной подсети (к которой этот интерфейс подключен). если в течение определенного времени других данных для передачи удаленному хосту не поступает, соединение прерывается. соединение с вызовом по требованию позволяет эффективно использовать коммутируемые телефонные линии.
администратор может контролировать процесс установки соединения с вызовом по требованию при помощи двух механизмов.

·                     фильтры вызова по требованию (demand-dial filters). при помощи фильтров вызова по требованию администратор определяет тип трафика, который может инициировать соединение. фильтры вызова по требованию отделены от фильтров ip-пакетов, которые используются для определения того, какой трафик может исходить из интерфейса и поступать на него только после того, как соединение установлено.

·                     разрешенное время вызова (dial-out hours). установка времени входящих звонков позволяет определить промежуток времени, в течение которого маршрутизатору разрешается устанавливать соединение с вызовом по требованию. например, администратор может разрешить установку соединения исключительно в ночное время, когда стоимость аренды линий минимальна. в это время планировщики задач могут запускать процедуру синхронизации реплик баз данных.

концепция маршрутизации с вызовом по требованию проста и очевидна. однако настройка механизма маршрутизации с вызовом по требованию представляет собой сложную задачу. в процессе настройки администратору необходимо решить следующие вопросы:

·                     адресация конечной точки соединения. соединение должно выполняться через общедоступные коммуникационные сети типа аналоговой телефонной системы. конечная точка соединения должна быть задана номером телефона;

·                     аутентификация и авторизация вызывающей стороны. любой вызывающий маршрутизатор должен быть аутентифицирован. процесс аутентификации предполагает передачу вызывающей стороной совокупности идентифицирующей информации (в данном случае сведения об учетной записи windows) непосредственно в течение процесса установки соединения. эта информация проверяется отвечающим маршрутизатором. процесс авторизации предполагает проверку полномочий на подключение к вызываемому серверу у пользователя, в контексте которого происходит подключение;

·                     конфигурирование каждой стороны. администратор должен выполнить соответствующее конфигурирование каждой из сторон соединения, даже если всегда осуществлять вызов будет только один из них. конфигурирование только одной стороны соединения приведет к тому, что пакеты могут успешно передаваться только в одном направлении. нормальная связь требует, чтобы информация передавалась в обоих направлениях;

·                     конфигурирование статических маршрутов. динамические протоколы маршрутизации не могут быть использованы через соединения с вызовом по требованию. следовательно, маршруты для подсетей, доступных через интерфейс с вызовом по требованию, должны быть добавлены к таблице маршрутизации как статические маршруты. эта операция может быть выполнена как вручную, так и при помощи автоматического статического обновления.

примечание
механизмы маршрутизации и механизмы удаленного доступа совмещены в рамках одной службы windows server 2003. и клиент удаленного доступа, работающий по коммутируемому соединению, и маршрутизатор могут вызывать один и тот же телефонный номер. маршрутизатор, находящийся под управлением windows server 2003, отвечающий на звонок, должен быть в состоянии отличить клиента, работающего по коммутируемому соединению, от маршрутизатора, звонящего по данному номеру, чтобы установить соединение с вызовом по требованию. для этого имя учетной записи, посылаемое маршрутизатором, устанавливающим соединение, в процессе аутентификации должно в точности совпадать с именем сетевого интерфейса с вызовом по требованию на маршрутизаторе, отвечающем на звонок.

пример настройки маршрутизации с вызовом по требованию

рассмотрение процесса настройки маршрутизации с вызовом по требованию лучше всего проводить на примере. обратимся к рис. 7, на котором изображена конфигурация гипотетической маршрутизируемой сети.

рис. 7. пример маршрутизации с вызовом по требованию

в московском офисе установлен компьютер, работающий под управлением windows server 2003. этот компьютер сконфигурирован в качестве сервера удаленного доступа и маршрутизатора с вызовом по требованию. все компьютеры в московском офисе находятся в подсети 173.75.73.0 (маска подсети 255.255.255.0). к маршрутизатору в москве (далее называемому маршрутизатором 1) через сом 1-порт подключен модем, доступ к которому осуществляется по телефону (095)123-4567.
в санкт-петербургском офисе также установлен компьютер, находящийся под управлением windows server 2003 и функционирующий в качестве сервера удаленного доступа и маршрутизатора с вызовом по требованию. все компьютеры в санкт-петербургском офисе находятся в подсети 173.75.72.0 (маска подсети 255.255.255.0). через сом2-порт к санкт-петербургскому маршрутизатору (далее называемому маршрутизатором 2) подключен модем, использующий номер телефона (812)765-4321 begin_of_the_skype_highlighting (812)765-4321 end_of_the_skype_highlighting.
по окончании процесса настройки механизма маршрутизации пользователь компьютера с ip-адресом 173.75.73.5 должен иметь возможность установить соединение по запросу с компьютером с ip-адресом 173.75.72.10 и наоборот.

внимание
далее мы рассмотрим процесс ручной настройки механизма маршрутизации с вызовом по требованию. однако настоятельно рекомендуется использовать demand dial interface wizard (мастер интерфейса вызова по требованию), чтобы автоматизировать процесс настройки. этот мастер выполняет все шаги конфигурации, описанные ниже, кроме создания статического маршрута.

конфигурирование маршрутизатора 1

настройка маршрутизации с вызовом по требованию на маршрутизаторе 1 состоит из следующих трех шагов:
1. создать интерфейс с вызовом по требованию.
2. создать статический маршрут.
3. создать учетную запись windows, которая может использоваться маршрутизатором 2 для установки соединения с маршрутизатором 1.
создание интерфейса с вызовом по требованию
при помощи оснастки routing and remote access (маршрутизация и удаленный доступ) администратор на маршрутизаторе 1 создает интерфейс (с именем dd_spb) с вызовом по требованию со следующей конфигурацией:

·                     оборудование: модем на сом1;

·                     номер телефона: (812)765-4321 begin_of_the_skype_highlighting (812)765-4321 end_of_the_skype_highlighting;

·                     протоколы: tcp/ip;

·                     идентификационная информация (для исходящих соединений): dd_moscow и пароль.

создание статического маршрута
на следующем этапе администратор на маршрутизаторе 1 создает статический ip-маршрут, обладающий следующей конфигурацией:

·                     получатель: 173.75.72.0;

·                     маска сети: 255.255.255.0;

·                     шлюз: 10.0.0.1;

·                     метрика: 1;

·                     интерфейс: dd_spb.

примечание
поскольку соединение с вызовом по требованию — двухточечное, ip-адрес шлюза игнорируется в течение процесса маршрутизации. в поле шлюза (gateway) может быть введен любой ip-адрес. в данном примере ip-адрес шлюза по умолчанию (10.0.0.1) выбран произвольно.

создание учетной записи windows
используя оснастку active directory users and groups (active directory — пользователи и компьютеры), администратор на маршрутизаторе 1 создает учетную запись пользователя windows со следующими параметрами:

·                     имя учетной записи: dd_spb;

·                     установки учетной записи: сбросить флажок user must change password at next logon (сменить пароль при следующем входе в систему) и установить флажок password never expires (срок действия пароля не ограничен).

посредством механизма политик удаленного доступа (remote access policies) администратор на маршрутизаторе 1 должен предоставить учетной записи dd_spb разрешение на удаленный доступ.

конфигурирование маршрутизатора 2

настройка маршрутизации с вызовом по требованию на маршрутизаторе 2 производится аналогично. интерфейс с вызовом по требованию на данном маршрутизаторе имеет имя dd_moscow и обладает следующей конфигурацией:

·                     оборудование: модем на com2;

·                     номер телефона: (095)123-4567;

·                     протоколы: tcp/ip;

·                     идентификационная информация (для исходящих соединений): dd_spb и пароль.

на маршрутизаторе 2 определяется следующий статический маршрут:

·                     получатель: 173.75.73.0;

·                     маска сети: 255.255.255.0;

·                     шлюз: 10.0.0.1;

·                     метрика: 1;

·                     интерфейс: dd_moscow.

дополнительно создается следующая учетная запись (для входящих соединений):

·                     учетная запись: dd_moscow;

·                     установки учетной записи: флажок user must change password at next logon (сменить пароль при следующем входе в систему) — сброшен. флажок password never expires (срок действия пароля не ограничен) — установлен.

в рамках политики удаленного доступа на маршрутизаторе 2 учетной записи dd_moscow предоставлено разрешение на удаленный доступ.

окончательная конфигурация

окончательная конфигурация маршрутизируемой сети с вызовом по требованию изображена на рис. 8. указаны все интерфейсы с вызовом по требованию, статические маршруты и учетные записи windows для офисов в москве и санкт-петербурге.

рис. 8. результирующая конфигурация

процесс установки соединения с вызовом по требованию

используем описанный выше сценарий для того, чтобы рассмотреть процесс установки соединения с вызовом по требованию. для определенности будем считать, что хост с адресом 173.75.73.5 пытается получить доступ к ресурсам хоста с адресом 173.75.72.10. при этом выполняется следующая последовательность действий:
1. пакеты от 173.75.73.5, предназначенные для 173.75.72.10, передаются маршрутизатору 1.
2. маршрутизатор 1 получает пакет от 173.75.73.5 и проверяет собственную таблицу маршрутизации. маршрут к 173.75.72.10 предписывает передавать пакеты через интерфейс dd_spb.
3. маршрутизатор 1 проверяет состояние интерфейса dd_spb и обнаруживает его в разъединенном состоянии.
4. маршрутизатор 1 извлекает информацию о конфигурации интерфейса dd_spb с вызовом по требованию.
5. полученная информация используется маршрутизатором 1 для инициации соединения с вызовом по требованию. маршрутизатор 1 использует модем, подключенный к сом1, чтобы набрать номер (812)765-4321 begin_of_the_skype_highlighting (812)765-4321 end_of_the_skype_highlighting.
6. маршрутизатор 2 отвечает на входящий вызов.
7. маршрутизатор 2 запрашивает идентификационную информацию по входящему соединению.
8. маршрутизатор 1 посылает имя учетной записи пользователя "dd_moscow" и соответствующий ей пароль.
9. после получения идентификационной информации маршрутизатор 2 проверяет имя пользователя и пароль в базе данных системы безопасности windows и определяет, что маршрутизатор 1 имеет разрешение на установление входящего соединения.
10. теперь маршрутизатор 2 должен определить, является ли субъект, установивший входное соединение, сетевым клиентом или маршрутизатором, устанавливающим соединение с вызовом по требованию. маршрутизатор 2 просматривает список интерфейсов с вызовом по требованию и ищет интерфейс, который соответствует имени пользователя, посланному маршрутизатором 1 как часть идентификационной информации. маршрутизатор 2 находит интерфейс с вызовом по требованию "dd_moscow", который соответствует имени пользователя.
11. маршрутизатор 2 переводит интерфейс с вызовом по требованию от dd_moscow в состояние "соединен".
12. маршрутизатор 1 передает пакет от пользователя с адресом 173.75.73.5 через соединение с вызовом по требованию на маршрутизатор 2.
13. маршрутизатор 2 получает пакет и пересылает его хосту с адресом 173.75.72.10.
14. хост с адресом 173.75.72.10 отправляет на маршрутизатор 2 ответ на запрос об установлении соединения, сделанный хостом с адресом 173.75.73.5.
15. маршрутизатор 2 получает пакет, предназначенный для 173.73.75.5, и проверяет таблицу маршрутизации: маршрут к 173.75.73.5 найден, используется интерфейс dd_moscow.
16. маршрутизатор 2 проверяет состояние интерфейса dd_moscow и определяет, что он находится в состоянии "соединен".
17. маршрутизатор 2 передает пакет маршрутизатору 1.
18. маршрутизатор 1 передает пакет пользователю по адресу 173.75.73.5.
если имя пользователя в идентификационной информации не совпадают с именем соответствующего интерфейса с вызовом по требованию, объект вызова определяется как сетевой клиент, что может привести к проблемам маршрутизации. допустим, в рассмотренном выше примере маршрутизатор 1 использует строку "dialuprouterl" в качестве имени учетной записи пользователя, передаваемого в процессе аутентификации пользователя (предположим также, что dialuprouterl реально существующая учетная запись, имеющая разрешение на установление входящего соединения). в этой ситуации маршрутизатор 1 будет распознан как сетевой клиент, а не как маршрутизатор. пакеты от хоста с адресом 173.75.73.5 будут отправляться хосту с адресом 173.75.72.10, так же как и было описано ранее. однако ответные пакеты от 173.75.72.10 к 173.75.73.5 не будут доставлены, поскольку маршрутизатор 2 после проверки таблицы маршрутизации определит, что интерфейс, который необходимо использовать, — dd_moscow. но dd_moscow находится в разъединенном состоянии. в соответствии с конфигурацией для dd_moscow должен использоваться порт com2. однако com2 в настоящее время используется маршрутизатором 2 для сетевого клиента (за который ошибочно был принят маршрутизатор 1). следовательно, процесс установки соединения для dd_moscow оканчивается неудачей, и ответные пакеты от 173.75.72.10 к 173.75.73.5 теряются.

обновления маршрутов с вызовом по требованию

в то время как маршрутизация с вызовом по требованию может уменьшать издержки на соединение, типичные протоколы маршрутизации полагаются на периодический процесс объявлений, которыми обмениваются маршрутизаторы извещая друг друга о содержимом собственных таблиц маршрутизации. например, rip для ip объявляет содержание таблицы маршрутизации каждые 30 секунд на всех интерфейсах. такое поведение не является проблемой для постоянно подключенных каналов лвс или гвс. в случае коммутируемого соединения подобные периодические объявления будут заставлять маршрутизатор вызывать другой маршрутизатор каждые 30 секунд. такой подход может свести на нет всю выгоду от использования соединений с вызовом по требованию (поскольку приводит к нежелательному увеличению затрат на аренду коммутируемого канала связи). выходом из сложившейся ситуации является отказ от использования протоколов маршрутизации в случае использования коммутируемых соединений.
если для обновления таблиц маршрутизации не используются протоколы маршрутизации, то маршруты должны быть введены в маршрутизатор как статические маршруты. статические маршруты, соответствующие подсетям, доступным через интерфейс с вызовом по требованию, могут быть созданы администратором вручную или автоматически. автоматическое создание статических маршрутов для интерфейсов с вызовом по требованию известно как автоматическое статическое обновление (auto-static updates). механизм автоматического статического обновления реализован в рамках службы маршрутизации и удаленного доступа windows server 2003. этот механизм может использоваться совместно с протоколом маршрутизации rip для ip, но не может быть использован совместно с ospf.
по команде администратора маршрутизатор отправляет с интерфейса с вызовом по требованию, сконфигурированного для автоматического статического обновления, специальный запрос через активное соединение маршрутизатору, находящемуся на другой стороне. запрос включает в себя требование предоставить информацию обо всех маршрутах, содержащихся в его таблице маршрутизации. получив ответ на запрос, маршрутизатор извлекает из него сведения о маршрутах и автоматически обновляет таблицу маршрутизации, добавляя новые маршруты в качестве статических. следует заметить, что статические маршруты постоянны. это означает, что они сохраняются в таблице маршрутизации при любых обстоятельствах, даже в случае отключения интерфейса или перезапуска маршрутизатора.

примечание
процесс автоматического статического обновления предполагает разовый и односторонний обмен информацией о маршрутах. автоматическое статическое обновление инициируется администратором либо с помощью оснастки routing and remote access, либо посредством утилиты командной строки netsh, в тот момент, когда соединение с вызовом по требованию находится в активном состоянии. в случае установки соединения с вызовом по требованию автоматическое статическое обновление не выполняется автоматически.
утилита командной строки netsh может быть использована для создания пакетных файлов, автоматизирующих инициацию процесса автоматического статического обновления.

запуск процесса автоматического статического обновления приводит к удалению существующих маршрутов, добавленных в ходе предыдущего автоматического статического обновления. маршруты удаляются прежде, чем новая информация будет запрошена у соседних маршрутизаторов. поэтому в ситуации, когда по каким-либо причинам маршрутизатор не получит в ответ на свой запрос новых сведений о маршрутах, маршрутизатор не сможет восстановить маршруты, которые были предварительно удалены. это может привести к утрате возможности взаимодействия с удаленными сетями.

применение маршрутизатора windows server 2003 для организации виртуальных частных сетей

механизм маршрутизации с вызовом по требованию может быть использован для организации пересылки маршрутизируемого трафика через интернет путем организации виртуальной частной сети (virtual private network, vpn) между двумя абонентами. две подсети могут организовать маршрутизацию внутреннего трафика через интернет (в принципе — через любую открытую внешнюю сеть) по защищенному каналу, созданному посредством протоколов туннелирования l2tp или рртр. защищенный канал создается каждый раз автоматически, когда появляется трафик, адресованный в заданном направлении. один из маршрутизаторов, выступающий в качестве vpn-клиента, устанавливает коммутируемое соединение, чтобы дозвониться до интернет-провайдера. после установки соединения маршрутизатор создает защищенный канал (посредством некоторого протокола туннелирования) с маршрутизатором-концентратором, имеющим постоянное соединение с интернетом. после того как создан защищенный канал (т. е. подключение виртуальной частной сети), процесс взаимодействия двух подсетей реализуется по стандартной схеме маршрутизации с вызовом по требованию.
пример реализации данного сценария приведен на рис. 9.

рис. 9. организация виртуальной частной сети при помощи механизма маршрутизации с вызовом по требованию

использование windows server 2003 в качестве маршрутизатора

рассмотрим процесс настройки службы маршрутизации и удаленного доступа windows server 2003 в качестве маршрутизатора. прежде чем приступить непосредственно к процедуре настройки, администратор должен решить следующие вопросы:

·                     выбрать протокол, для которого необходимо организовать маршрутизацию. механизмы маршрутизации windows server 2003 позволяют организовать маршрутизацию протоколов ip и appletalk;

·                     определить, какой способ построения таблиц маршрутизации будет использоваться в корпоративной сети. в небольшой, редко изменяющейся сети наиболее простым и эффективным будет использование статической маршрутизации. в больших распределенных сетях с часто меняющейся структурой, предпочтительно использовать динамическую маршрутизацию;

·                     выбрать протоколы маршрутизации (в случае если используется динамическая маршрутизация). данный пункт актуален для ip-трафика. администратор может выбирать из двух протоколов маршрутизации — rip и ospf.

аппаратные требования

все требуемое аппаратное обеспечение должно быть подключено и активизировано еще до того, как будет выполнено развертывание служб маршрутизации windows. в зависимости от архитектуры корпоративной сети и требований к ней могут понадобиться следующие аппаратные средства:
сетевой адаптер с сертифицированным ndis-драйвером (спецификация интерфейса сетевого драйвера, network driver interface specification);

·                     один или несколько совместимых модемов и доступный сом-порт;

·                     многопортовый адаптер для повышения производительности при наличии нескольких одновременных удаленных соединений;

·                     интеллектуальная плата х.25 (для сетей х.25);

·                     isdn-адаптер или модем (для линий isdn).

совместимость всех аппаратных средств компьютера, работающего под управлением windows server 2003, можно проверить по списку совместимости аппаратных средств (hardware compatibility list, hcl) в интернете на веб-сервере microsoft (http://www.microsoft.ru.hcl).

Пример выполнения данного пункта:

Так как разрабатываемая сеть включает 12 отделов, следовательно все они будут непосредственно связаны между собой по внутренней ЛС и поэтому к каждому компьютеру мы присвоим свои IP адреса начиная с 192.168.1.0 и маска сети будет 255.255.255.0, для каждого ПК, для одного здания.

Разделим данную сеть на две подсети. Подсеть (subnet) — это физический сегмент TCP/IP сети, в котором используются IP-адреса с общим идентификатором сети. Как правило, организации получают идентификатор сети от Информационого Центра Интернета (Internet Network Information Center, InterNIC). Сейчас Вы узнаете о том, какие условия нужно соблюдать при построении подсетей.  Подсетями мы можем разделить адресное пространство на части, и выделить новые, более малые сети. Большая подсеть, может быть представлена малыми частями. Малая часть называется подсеть (subnet).

А так как мы будем соединяться с ИВС через коммутатор, то в таблице №3 (таблица маршрутизации) будут указываться адреса выхода из ЛВС в ИВС, для этого будет использоваться компьютер в роле шлюза и маршрутизатор в отделе технического обеспечения в обоих зданиях разных городах.

Поэтому рассмотрев и проанализировав структурную схему информационного обмена, составим информационную модель всей ЛВС.

Приведем таблицу адресной карты сети, она будет содержать следующие столбцы: IP адрес и маска подсети, IP адрес сетевого устройства и назначение сетевого устройства (таблица №2).

Таблица №2. Адресная карта ЛВС.

IP адрес и маска подсети	IP адрес сетевого устройства	Назначение сетевого устройства
192.168.1.0 255.255.255.0	192.168.1.2	Рабочая станция
	192.168.1.3	Рабочая станция
	192.168.1.4	Рабочая станция
	192.168.1.5	Шлюз
	192.168.1.6	Рабочая станция
	192.168.1.7	Рабочая станция
172.25.2.0 255.255.255.128	192.168.2.3	Рабочая станция
	192.168.2.4	Рабочая станция
172.30.3.0 255.255.255.48	192.168.3.6	Рабочая станция
	192.168.3.7	Рабочая станция
192.168.4.0 255.255.255.240	192.168.4.5	Рабочая станция
	192.168.4.6	Сервер
	192.168.4.7	Шлюз
	192.168.4.8	Рабочая станция
	192.168.4.9	Рабочая станция
Второе здание 192.168.5.0 255.255.255.240
	192.168.5.18	Рабочая станция
	192.168.5.19	Сервер
	192.168.5.20	Рабочая станция
	192.168.5.21	Рабочая станция
	192.168.5.22	Шлюз
	192.168.5.23	Рабочая станция
	192.168.5.24	Рабочая станция
172.30.6.0 255.255.255.48	192.168.6.25	Рабочая станция
	192.168.6.26	Рабочая станция
172.35.7.0 255.255.255.128	192.168.7.27	Рабочая станция
	192.168.7.28	Рабочая станция
192.168.8.0 255.255.255.240	192.168.8.29	Рабочая станция
	192.168.8.31	Рабочая станция
	192.168.8.32	Рабочая станция
	192.168.8.33	Сервер
	192.168.8.34	Шлюз

Так как глобальная сеть(ИВС) в нашем случае представлена подключением виде спутника , подключенным к соответствующему выходу роутера и имеющего IP адрес 172.22.3.6 и маску 255.255.255.48. Поэтому нет смысла подключать к ней другие компьютеры, потому что остальные ПК будут выходить в сеть непосредственно через ограниченный доступ администратора, который соответствующими настройками настроит малую корпоративную сеть , где будет указанно, что выход в ИВС имеет один главный компьютер, а остальные имеют непосредственно выход через его адрес, что упрощает защиту нашей сети на внутреннем уровне , и обеспечивает большую безопасность сети за счет соответствующей настройки, так как не все рабочие имеют большой опыт работы с сетью.

По получившейся адресной карте составим таблицу маршрутизации для данной разрабатываемой сети:

Таблица №3. Таблица маршрутизации.

Сеть назначения	Маска сети назначения	Шлюз	IP адрес выходного порта устройства
172.25.2.0	255.255.255.48	-	192.168.2.3
172.25.2.0	255.255.255.48	-	192.168.2.4
По умолчанию	По умолчанию	-	192.168.2.4

Сеть назначения	Маска сети назначения	Шлюз	IP адрес выходного порта устройства
172.30.3.0	255.255.255.48	-	192.168.3.6
192.168.4.0	255.255.255.240	192.168.4.7	192.168.4.5
По умолчанию	По умолчанию	192.168.4.8	192.168.4.5

Сеть назначения	Маска сети назначения	Шлюз	IP адрес выходного порта устройства
172.30.3.0	255.255.255.48	-	192.168.3.6
192.168.4.0	255.255.255.240	192.168.4.7	192.168.4.5
172.25.2.0	255.255.255.48	-	192.168.2.4

Сеть назначения	Маска сети назначения	Шлюз	IP адрес выходного порта устройства
192.168.1.0	255.255.255.0	192.168.1.5	192.168.1.2
192.168.4.0	255.255.255.240	192.168.4.8	192.168.4.4
192.168.2.0	255.255.255.48	-	192.168.2.4
По умолчанию	По умолчанию	192.168.4.8	192.168.4.5

Сеть назначения	Маска сети назначения	Шлюз	IP адрес выходного порта устройства
172.30.6.0	255.255.255.48	_	192.168.7.27
172.30.6.0	255.255.255.48	-	192.168.7.28
По умолчанию	По умолчанию	192.168.8.33	192.168.8.29

Сеть назначения	Маска сети назначения	Шлюз	IP адрес выходного порта устройства
172.30.7.0	255.255.255.128	-	192.168.7.27
192.168.8.0	255.255.255.240	192.168.8.34	192.168.8.33
192.168.5.0	255.255.255.240	192.168.5.22	192.168.5.18
По умолчанию	По умолчанию	192.168.5.22	192.168.5.21

Сеть назначения	Маска сети назначения	Шлюз	IP адрес выходного порта устройства
192.168.5.0	255.255.255.240	192.168.5.22	192.168.5.18
192.168.8.0	255.255.255.240	192.168.8.34	192.168.8.33
172.30.6.0	255.255.255.48	-	192.168.6.25
По умолчанию	По умолчанию	192.168.5.22	192.168.5.21

Добавление адреса для маршрутизации осуществляется командой route add –p, где будет прописываться IP сети, маска подсети и DNS сети.

Так как настройка данной сети сводится к настройки Роутера. Доступ к настойкам роутера можно получить с подключенным к нему компьютеру. Для этого на этом компьютере необходимо ввести IP адрес, соответствующий сети, к которой относится роутер и в Веб браузере ввести IP роутер, после чего вводим логин и пароль для доступа к настройкам.
