Назначение и устройство КМ 394

Доклад по теме:Назначение и устройство КМ 394

Работу выполнил Панферов Д Н

Группа 2В2

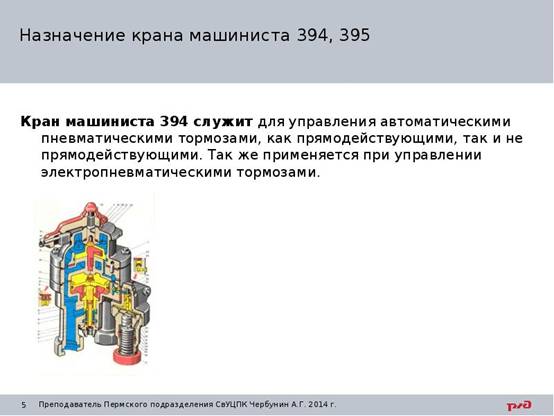

Кран машиниста усл. № 394 предназначен для управления пневматическими тормозами. Вместе с электрическим контроллером кран применяется для управления пневматическими и электропневматическими тормозами пассажирских и грузовых поездов. Такому крану присвоен усл. № 395. На сегодняшний день данный тип крана в той или иной его модификации является основным для всех типов тягового подвижного состава.

Редуктор предназначен для поддержания номинального зарядного давления в тормозной магистрали (ТМ), на электропоездах зарядное давление равно 4,5-4,8 кг/см2, на пассажирских около 5,0, на грузовых обычно до 5,5. Редуктор регулируется на нужное зарядное давление и открывается, соединяя магистраль с главными резервуарами (ГР) для подпитки, лишь при зарядном давлении в ТМ или ниже.

Стабилизатор имеет свойство снижать давление в ТМ темпом 0,2 кг/см2 за 80-120 с. После отпуска тормозов в ТМ остаётся сверхзарядное давление (это необходимо для полного отпуска и быстрой перезарядки тормозов), которое необходимо снизить до зарядного таким темпом, чтобы тормоза вновь не сработали - этот темп называется темпом мягкости, он и обеспечивается стабилизатором.

Уравнительная часть нужна для поддержания в магистрали определённого давления ниже зарядного при перекрыше. Так как из магистрали происходят разного рода утечки, то поддерживать давление вручную затруднительно, поэтому на локомотиве имеется уравнительный резервуар (УР) объёмом 20 л, машинист устанавливает в нём эталонное давление и аналогичное давление в ТМ поддерживается уравнительной частью.

Кран состоит из пяти частей: верхней (золотниковой), средней (зеркала золотника), нижней (уравнительной), редуктора и стабилизатора, которые присоединены сбоку.

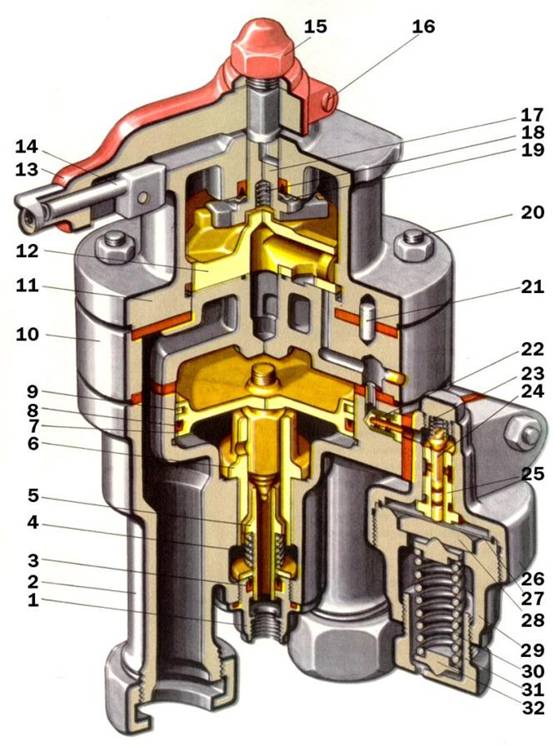

Верхняя, средняя и нижняя части связаны между собой четырьмя шпильками, ввернутыми в корпус нижней части с гайками. В местах разъема установлены резиновые прокладки. В крышке 23 размещен золотник 24, фигурный выступ которого только при определенном положении входит в паз нижнего конца стержня 21, что исключает ошибки при сборке. На квадратную часть стержня надета ручка 18 с разрезной головкой, закрепленная винтом 20 и гайкой 19. В ручке находится фиксатор 17, который пружиной прижимается к сектору крышки 23 с фиксирующими выемками.

Стержень 21 в отверстии крышки уплотнен манжетой 22. Между стержнем и золотником установлена пружина, которая прижимает золотник к зеркалу 26, а стержень к верхней крышке. Для смазывания золотника в процессе эксплуатации без разборки крана в крышке 23 выполнено отверстие, закрываемое пробкой (на рисунке не показано).

Средняя часть крана является зеркалом, к которому притирается золотник. На рабочую поверхность зеркала выходит 11 каналов, а в тело запрессовано седло для обратного клапана 16. В корпусе 15, нижней части расположен уравнительный поршень 13, уплотненный резиновой манжетой и латунным кольцом 14. Нижний клапан 11, под действием пружины 10, прижимается к седлу 12, запрессованному в корпус нижней части. Второй конец пружины через шайбу 9, опирается на гайку 7, с уплотнительной манжетой 8. В гайке 7, выполнена трубная резьба для вывода трубопровода под пол кабины или постановки шумоглушителя.

На корпусе нижней части крана находятся шпилька с гайкой для закрепления его в кабине машиниста, штуцер с резьбой для присоединения уравнительного резервуара, а также шпильки для прикрепления стабилизатора и питательного клапана (редуктора). Для очистки от загрязнений воздуха, поступающего к питательному клапану, в корпусе 15, размещен сеточный фильтр 27.

Положение крышки 23, относительно средней части фиксируется штифтом. Чтобы не уменьшались сечения отверстий при затягивании гаек в прокладках установлены ниппели.

Трубопроводы от главного резервуара и тормозной магистрали присоединяются соответственно к отросткам нижней части посредством накидных гаек с уплотнительными прокладками.
