Башкирский государственный университет

Физико-технический институт

Кафедра инфокоммуникационных технологий и наноэлектроники



























Курсовая работа

по курсу

"ОПТИЧЕСКИЕ ЦИФРОВЫЕ ТЕЛЕКОММУНИКАЦИОННЫЕ

СИСТЕМЫ"



"Моделирование оптических систем передачи

с использованием САПР LinkSim"



















Выполнил: Ялалтдинов А.М.

ст. гр. 4ИТСС-1

Проверил: Дельмухаметов О. Р.

















Уфа 2016 г.

Содержание

Введение…………………………………………………………………………...3

Постановка задачи и исходные данные………………………………….............4

Параметры используемых элементов линии связи ………………………….…5

Расчет суммарных потерь оптического волокна на ЭКУ……………………..10

Расчет дисперсии ОВ на ЭКУ………………………………………….……….10

Расчет показателей качества канала цифровой оптической системы передачи………………………………………………………………………….13

Модель оптической системы передачи на САПР LinkSim................................18

Результаты моделирования……………………………………………………...25

Заключение ………………………………………………………………............29

Список использованной литературы…………………………………………...30

Введение

Мир телекоммуникаций и передачи данных сталкивается с динамично растущим спросом на частотные ресурсы. Эта тенденция в основном связана с увеличением числа пользователей Internet и также с растущим взаимодействием международных операторов и увеличением объемов передаваемой информации. Полоса пропускания в расчете на одного пользователя стремительно увеличивается. Поэтому поставщики средств связи при построении современных информационных сетей используют волоконно-оптические кабельные системы наиболее часто. Это касается как построения протяженных телекоммуникационных магистралей, так и локальных вычислительных сетей. Оптическое волокно (ОВ) в настоящее время считается самой совершенной физической средой для передачи информации, а также самой перспективной средой для передачи больших потоков информации на значительные расстояния. Сегодня волоконная оптика находит применение практически во всех задачах, связанных с передачей информации.

Широкомасштабное использование волоконно-оптических линий связи (ВОЛС) началось примерно 40 лет назад, когда прогресс в технологии изготовления волокна позволил строить линии большой протяженности. Сейчас объемы инсталляций ВОЛС значительно возросли. В межрегиональном масштабе следует выделить строительство волоконно-оптических сетей синхронной цифровой иерархии (SDH). Стремительно входят в нашу жизнь волоконно-оптические интерфейсы в локальных и региональных сетях Ethernet, FDDI, Fast Ethernet, Gigabit Ethernet, ATM.

В настоящее время по всему миру поставщики услуг связи прокладывают за год десятки тысяч километров волоконно-оптических кабелей под землей, по дну океанов, рек, на ЛЭП, в тоннелях и коллекторах. Множество компаний, в том числе крупнейшие: IBM, Lucent Technologies, Nortel, Corning, Alcoa Fujikura, Siemens, Pirelli ведут интенсивные исследования в области волоконно-оптических технологий. К числу наиболее прогрессивных можно отнести технологию сверхплотного волнового мультиплексирования по длине волны DWDM (Dense Wavelength Division Multiplexing), позволяющую значительно увеличить пропускную способность существующих волоконно-оптических магистралей.

Многоканальные ВОСП широко используются  на магистральных и зоновых сетях связи страны, а также для устройства соединительных линий между городскими АТС. Объясняется это тем, что по одному ОВ может одновременно распространяться много информационных сигналов на разных длинах волн, т.е. по оптическим кабелям (ОК) можно передавать очень большой объем информации. Особенно эффективны и экономичны подводные оптические магистрали.

Постановка задачи

Основной задачей данного курсового проекта является проектирование оптоволоконной линии связи, исходя из заданных параметров, которые приведены в таблице 1.

        Моделирование производится с использованием САПР LinkSim.

Таблица 1.

Трафик	Gigabit Ethernet
L, км	800
Тип волокна	Sumitomo (SEI) PureBand
Число каналов	1

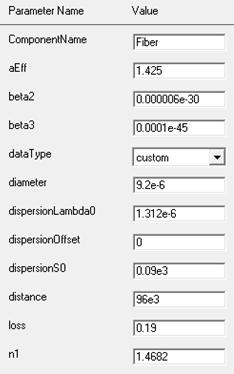

Примечание	Fiber.DataType: Custom

Параметры компонентов ВОЛС

1. Оптическое волокно.

Характеристики одномодового волокна Sumitomo (SEI) PureBand стандарта ITU-T G.652.D

Параметр	Ед. изм.	Значение
Диаметр оболочки	Мкм	125,0±0,5
Некруглость оболочки	%	≤ 0,5
Погрешность концентричности сердцевины	Мкм	≤ 0,4
Диаметр покрытия	Мкм	245
Рабочий диапазон длин волн	Нм	1285...1565
Диаметр модового поля на длине волны:    1310 нм    1550 нм	Мкм	9,2 н/д
Длина волны отсечки в кабеле λcc	Нм	1160
Коэффициент затухания на опорной длине волны:    1310 нм    1550 нм    1625 нм	дБ/км	≤ 0,33 ≤ 0,19 н/д
Коэффициент затухания на длине волны гидроксильного пика 1383+3 нма45	дБ/км	≤ 0,31
Коэффициент затухания на длине волны 1383 нм после водородного старения	дБ/км	≤ 0,32
Длина волны нулевой дисперсии  λ0	Нм	1313
Наклон дисперсионной кривой  S0		≤ 0,090
Коэффициент поляризационной модовой дисперсии: - индивидуальные волокна - протяженная линия	пс/	0,2 н/д
Хроматическая дисперсия на    1550 нм    1625 нм		<18,0 <22,0

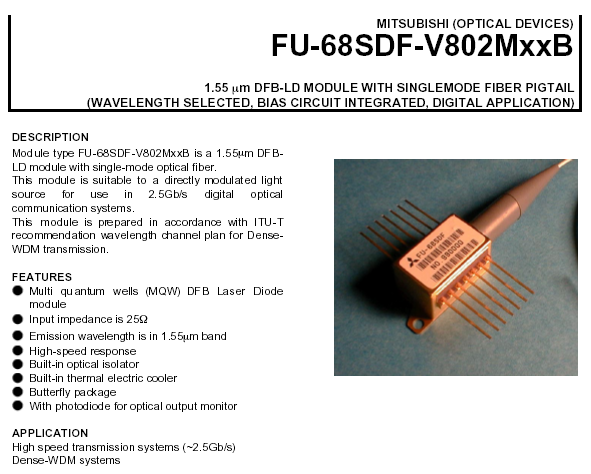

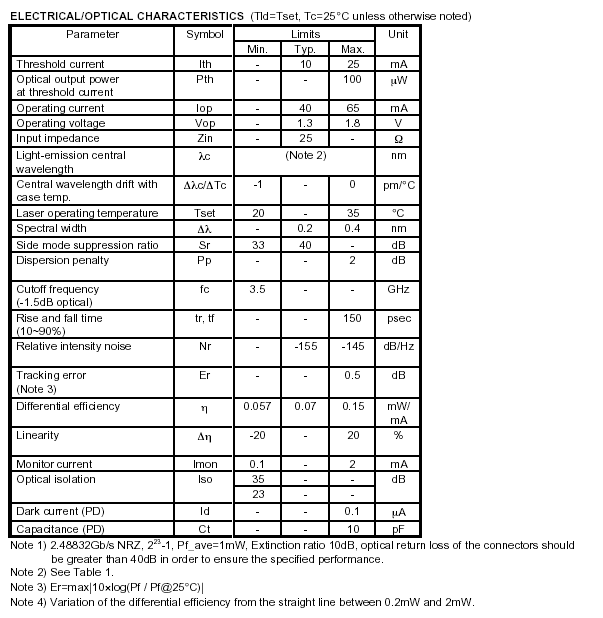

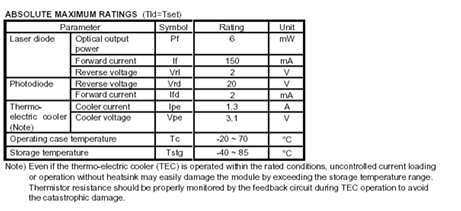

2.Характеристика лазера

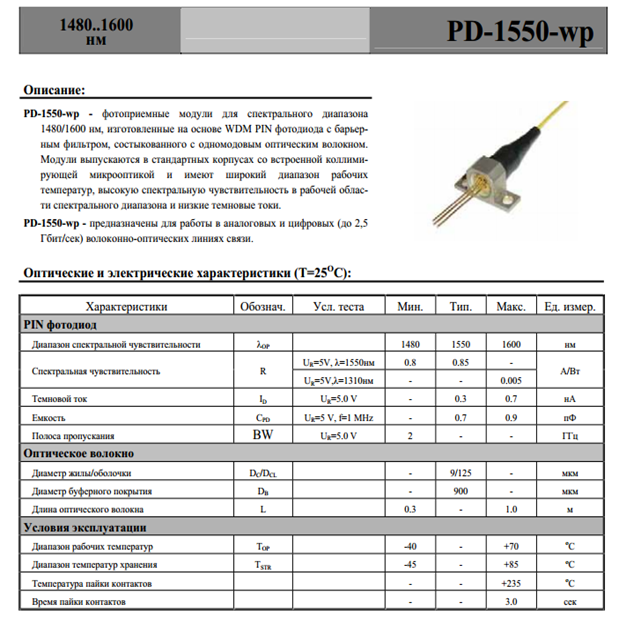

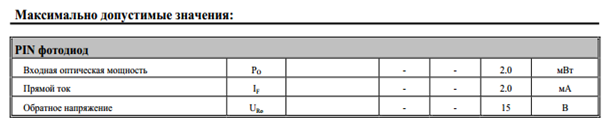

3.Характеристика  фотоприемника

4.Характеристика усилителя

Таблица 5. Технические характеристики EDFA EAU-350

Параметры оптического сигнала
Зона усиления, нм	1530-1570
Мощность насыщения, дБм	25,5±0,5
Коэффициент усиления при малом входном сигнале, дБ (max)	42
Входная мощность, дБм	-15
Неравномерность коэффициента усиления в диапазоне 1553-1567 нм, дБ	±0,3
Коэффициент шума, дБ (max)	5,5
Параметры источника питания
Рабочее напряжение, В 0,6 А (max)  2,4 А (max)	~220 –48
Допустимый диапазон рабочего напряжения Для ~220 В Для -48 В	160 ~ 265 -36 ~ -56
Мощность потребления, Вт	≤60
Параметры окружающей среды
Рабочий диапазон температур, °C	-30  -  +65
Относительная влажность, % (без конденсации)	95
Температура хранения	-40 ~ 85 °C
Физические характеристики
Размеры (Д х Ш х В), мм	115 х 21 х 165
Вес, кг	0,3

Расчет суммарных потерь ОВ на ЭКУ

Суммарные потери ОВ на ЭКУ А_эку складываются из собственных потерь ОВ, потерь в неразъемных соединениях и потерь в разъемных соединениях:

А_ЭКУ=α∙L_ЭКУ+α_н∙N_н+α_p∙N_p,+ α_opt , дБ

где α - коэффициент затухания ОВ на рабочей длине волны λ; значение α выбирается в зависимости от заданной марки ОВ и рабочей длины волны λ;

L_ЭКУ– заданная  протяженность ЭКУ.

а_н - максимальное значение потерь в неразъемном соединении на заданной рабочей длине волны λ, определяется из следующей таблицы:

Длина волны λ, нм	Максимально допустимые потери в неразъемных соединениях
	100 % соединений  ан  , дБ	50 % соединений  ан , дБ
1310 нм	0,20	0,10
1550 нм	0,10	0,05

  – количество неразъемных соединений, определяется как:

где L_СД– строительная длина оптического кабеля, обычно составляет 2..6 км, в данном случае L_СД=4 км;

α_р – потери в разъемных соединениях; предполагая использование оптических разъемов типа FC/PC, принять  =0,5 дБ,

– количество разъемных соединений на ЭКУ, принять =4 ( по 2 разъема на приеме/передаче – 1 на оптическом кроссе и 1 на приемопередающем модуле оптической системы передачи).

α_opt – суммарные потери в пассивных оптических компонентах, таких как компенсаторы дисперсии, оптические мультиплексоры и др.

Расчет дисперсии ОВ на ЭКУ

Дисперсией ОВ называют увеличение длительности оптических импульсов при их распространении по ОВ. Неодинаковая скорость распространения отдельных составляющих оптического сигнала является основной причиной дисперсии. Одномодовые оптические волокна характеризуются хроматической и поляризационной модовой дисперсией (ПМД). Дисперсия ОВ создает переходные помехи, приводит к межсимвольным  искажениям  и,  как  следствие,  ограничивает  скорость  передачи  в  линии (длину регенерационного участка).

Данный фактор искажения учитывается путем расчета дополнительных потерь (приращения уровня помех) из-за шумов межсимвольной интерференции (ISI – Inter-symbol Interference), которые включают в себя перекрестные помехи и шумы синхронизации. Потери из-за ISI определяются из следующего выражения :

где Т₀  – время нарастания фронта оптического импульса на выходе источника оптического излучения от 10% до 90% его максимального значения, непосредственно связано со скоростью передачи оптического сигнала в линии:

где B_L – скорость передачи оптического сигнала в линии. В данной работе рассматривается применение блочного линейного кода оптического сигнала MBNВ, где М – число символов кодовой последовательности, а N – число импульсов, необходимое для передачи:

В – скорость передачи информации, соответствующая заданному уровню цифровой  иерархии.  Для уровней синхронной цифровой иерархии (SDH) STM-1 (В=155 Мбит/с) и выше условно принять 10В11В.



Т_L  – время нарастания фронта оптического импульса на выходе фотоприемника ОСП от 10% до 90% его максимального значения:

- время нарастания фронта оптического импульса на выходе фотоприемника ОСП от 10% до 90% его максимального значения :

BW_R – полоса пропускания фотоприемника, Гц, выбирается из условия

BW_R≥ B_L

BW_R≥1,1ГГц

σ_ЭКУ – прогнозируемое среднеквадратическое значение дисперсии на ЭКУ:

где D_ch  - значение хроматической и поляризационной дисперсии на ЭКУ, соответственно.

Прогнозируемое значение хроматической дисперсии D_ch на ЭКУ заданной протяженности  L_ЭКУ  определяется по следующей формуле:

где ∆λ –  ширина спектра  излучения источника;

D – коэффициент хроматической дисперсии на заданной рабочей длине волны λ.

Ширина спектра излучения для данного лазера равна:



σ_λ==3,5ГГц^.(1550нм)²/3^.10⁸м/с=0,03нм,

 где - ширина полосы частот,  - длина волны излучения , с-скорость света.

          Коэффициент дисперсии материала волокна D_λ определяется по следующей      формуле:

D_λ

Параметры - наклон дисперсионной кривой и -длина волны нулевой дисперсии взяты из таблицы  характеристик волокна

Прогнозируемое среднеквадратическое значение дисперсии на ЭКУ:

Расчет показателей качества канала цифровой оптической системы передачи

Q-фактор – это параметр, который непосредственно отражает качество сигнала цифровой системы передачи.

Проведем расчет Q - фактора по следующей формуле:



где  σ₁  σ₀ , - среднеквадратические отклонения;

где  Е_1max, E_1min – максимальное и минимальное значение амплитуды при передаче логической «1», Е_0max, E_0min – максимальное и минимальное значение амплитуды при передаче логического «0».

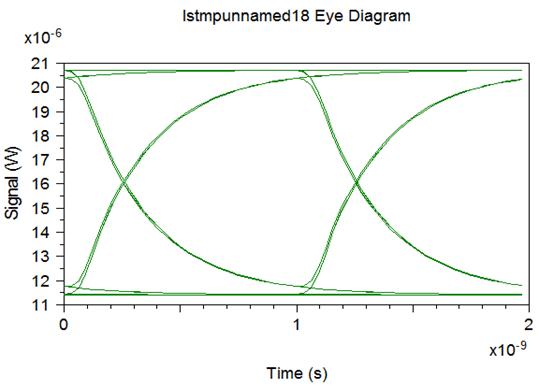

По полученной глаз-диаграмме определили =0,00785; =0,00685; = 0,0046; 0,00345.

Средняя мощность сигнала при передаче логической «1» равна:

Средняя мощность сигнала при передаче логического «0» равна:

Вычислим среднеквадратические отклонения:

            Фундаментальным показателем качества цифровых систем передачи является коэффициент ошибок BER. Работа цифровых систем передачи считается нормальной только в том случае, если BER не превышает определенное допустимое значение, соответствующее используемому сетевому стандарту. Существует определенная функциональная зависимость Q-фактора сигнала и измеряемого коэффициента ошибок BER.

Коэффициент ошибок BER определяется по следующей формуле:



Расчет длины регенерационного участка.

По энергетическому потенциалу системы.

Энергетическая длина участка LЭ рассчитывается по формуле:

где

a_и-вс - потери на соединение излучатель - волоконный световод, дБ;

  - число неразъемных соединений световод-световод;

L_сд- строительная длина кабеля, км;

a_н - потери на неразъемном соединении световод-световод, дБ;

a_вс-фд - потери на соединение световод-фотодетектор, дБ;

a - затухание  в волоконном световоде, дБ/км;

L_э - длина участка регенерации, рассчитанная по энергетическому потенциалу системы, км;

Э - энергетический запас системы, дБ.

Потери на соединении излучатель - световод рассчитывается по формулам:

a_f - френелевские потери на отражение от торца волокна, a_f = 0.2 дБ

Для этого определим уровень мощности излучателя относительно уровня мощности Р0=1 мВт:

Обозначение	Наименование
aи-вс	потери на соединении излучатель – волоконный световод	1 дБ
aвс-фд	потери на соединение световод – фотодетектор	1 дБ.
aН	потери на неразъемные соединения	0,2 дБ
Э	энергетический запас системы	5 дБ
a	затухание  в волоконном световоде	0,19 дБ/км
	Уровень мощности сигнала на входе фотодетектора	20 дБм
	уровень мощности излучателя	7,7 дБм
Lсд	Строительная длина кабели	4 км

В< 50 Mбит/с   .

В> 50 Mбит/с   .

         Так как для В=1 Гбит/с и тип фотодетектора – ЛФД, то Р_фдm будет определяться по формуле:

 дБм;

Подставим полученные значения в формулу для расчета энергетической длины участка Lэ:

          Длина участка регенерации, рассчитанная по энергетическому потенциалу системы Lэ £ 96 км, значит системе нужен усилитель.

Расчёт по дисперсии:

При использовании лазера с внешней модуляцией характеристики оптического излучения будут определяться характеристиками внешнего модулятора. Сигнал с такого источника будет распространяться на расстояние:

D-коэффициент хроматической дисперсии, D=18 пс/нм·км из таблицы       параметров волокна;

В-скорость передачи, В=1Гбит/с.

L_D<2880км

Так как дисперсионная длина значительно больше длины всей линии связи, то в данной системе не требуются регенераторы.

В качестве линейного усилителя я выбрал  EDFA усилитель EAU-350, параметры которого  соответствуют установленным требованиям (таблица 3).

 Для того чтобы знать их количество и на каком расстоянии друг от друга их устанавливать нужно рассчитать длину усиливаемого  участка.

Р_{вх ус}=Р_фдм =20 дБм – мощность на входе усилителя;

Р_{вых ус}= Р_им = G + Р_{вх ус} = 42-20 = 22дБм – мощность на выходе усилителя;

G=42 дБ – коэффициент усиления усилителя;

= 1 дБм – потери на разъемном соединение на входе усилителя;

= 1 дБм – потери на разъемном соединение на выходе усилителя;

Произвел расчет по формуле:

L_уу ≤.

L_уу ≤ .

Так как необходимо обеспечить передачу на расстояние 800 км, а L_уу=88 км, L_Э=96 км, то мне понадобиться 8 EDFA усилителей.

Для оценки накопления шумов в линейном тракте оптической системы с усилителями предложена методика, в которой предполагается, что все оптические усилители в цепочке одинаково шумят. В таком случае OSNR можно оценить как:

где  – выходной уровень мощности ОА для одного канала (дБм),

αL – потери на пролете (дБ),

 – усиление оптического усилителя мощности (дБ),

NF – коэффициент шума оптического усилителя (дБ),

N-1 – общее число линейных усилителей.

Величина 10lg(hfΔf) для полосы пропускания 0,1нм равна (-58дБ).

Описание оптической системы передачи

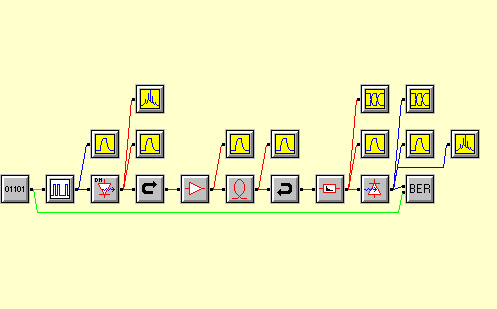

На рисунке изображена схема, собранная с учётом параметров и расчётов в данном курсовом проекте, на  программном обеспечении САПР LinkSim. Данная модель линии связи представляет собой одноканальную оптическую линию связи Gigabit Ethernet, со скоростью передачи каждого канала 1 Гбит/с.   Блок PRBS генерирует псевдослучайную двоичную последовательность, которая поступает на генератор электрических импульсов со скоростью 1 Гбит/с. Затем эти импульсы поступают на DM модулятор. Форму и амплитуду сигналов после генератора электрических импульсов и DM модулятора можно посмотреть с помощью электронного осциллографа.  После этого сигнал вводится в волокно Sumitomo (SEI) PureBand протяженностью 800 км.

Оптический сигнал с выхода участка волокна идёт к фотоприёмнику, перед которым установлен блок аттенюатора, фиксирующий затухания на неразъемных и разъемных соединениях для этого участка волокна.

Электрический сигнал, выходящий из приёмника может быть рассмотрен с помощью осциллографа, спектрографа, BER датчика. Также можно рассмотреть глаз-диаграмму прошедших через линию связи сигналов.

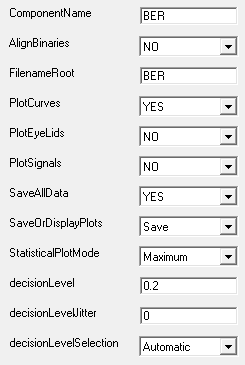

Каждый электрический сигнал с выхода моделей приёмников передаётся BER-тестеру. Этот блок использует форму сигнала и зависящий от времени шум, который сопровождает его для определения средней частоты передачи ошибочных битов. Блок BER автоматически определяет идеальное время выборки и порог срабатывания исходя из формы входного сигнала. Для каждого бита в последовательности определяется вероятность ошибки исходя из уровня сигнала, уровня шума и двоичного значения сигнала во время выборки. Затем, исходя из средней вероятности ошибки передачи каждого из битов в последовательности, определяется средняя частота передачи ошибочных битов. BER-тест является главным показателем качества и правильности проектирования линии связи.

ОПИСАНИЕ МОДЕЛЕЙ КОМПОНЕНТОВ И ЗАДАННЫЕ ПАРАМЕТРЫ

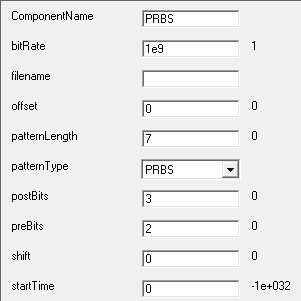

    PRBS Генератор псевдослучайной последовательности

Эта модель генерирует двоичную последовательность  нескольких различных типов. Используя одну модель PRBS, можно обеспечить многократные выходные сигналы, ввести различные каналы WDM или параллельной оптической шины. Каждый канал может иметь собственную модель PRBS, сконфигурированных различным образом.

BitRate: скорость генерирования последовательности – установил заданную скорость 1 Гбит/с.

        Filename: название файла, в котором хранится последовательность, задаваемая  пользователем. Не используется в данном случае.

Оffset: число бит выходного сигнала по отношению к стандартной двоичной последовательности.

PatternLength: число бит в генерируемой последовательности – 2^х, где х – значение параметра, т.е. генерируется 2⁷ бит.

PatternType: тип генерируемой последовательности. PRBS – производит максимально длинную псевдослучайную двоичную последовательность

        PostBits: число нулевых бит в конце последовательности – 3 произвольно .

PreBits: число нулевых бит в начале последовательности – 2 произвольно.

Shift: число бит смещения каждой повторной выходной последовательности относительно предыдущей – так как моделируется один канал связи число бит смещения задавать нет необходимости.

StartTime: пусковой период разрядной последовательности – 0 .

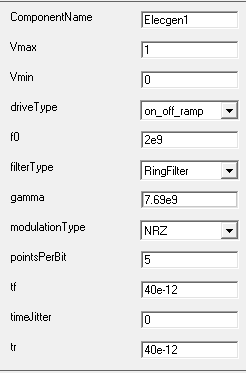

Сигнал-генератор

Эта модель преобразует входной двоичный сигнал в выходной электрический сигнал. Для конфигурации электрического выходного сигнала используются пользовательские параметры.

Vmax: пиковое напряжение выходного электрического  сигнала выбрал значение равное   1 В.

Vmin: минимальное напряжение выходного электрического сигнала (значение двоичного нуля) – выбрал 0 вольт, т.е. отсутствие сигнала.

DriveType: тип модели, используемой для получения    сигнала – On_off_ramp - генерируется электрический сигнал, задаётся время нарастания и спада.

f₀: резонансная частота кольцевого фильтра – установил значение 2 ГГц (удвоенное значение скорости).

FilterType: тип фильтра для кольцевого генератора – RingFilter (по умолчанию).

Gamma: демпфирование частоты кольцевого фильтра.

Modulation Type:  тип кодирования – NRZ(форма кодирования без возврата к нулю).

PointsPerBit:число точек на бит в электрическом сигнале.

Tr(Tf): время нарастания (спада) выходного электрического          сигнала – 40пс.

TimeJitter:    время дрожания, добавленное к выходному электрическому сигналу.

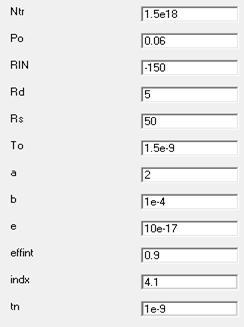

DM  лазер

Эта модель блока лазер модулируется непосредственно с электрическим сигналом. При этом вычисляется  электрический поток, попадающий в лазерный диод, и вычисляется выходной оптический сигнал.

RIN: относительная интенсивность шума лазера - -150.

Po: пиковая мощность power - 6 мВт (параметр выбранного лазера).

Wavelength: длина волны лазера– 1550 нм

Остальные параметры лазера были установлены исходя из параметров лазера, применяемого в примере аналогичной линии связи имеющегося в LinkSim.

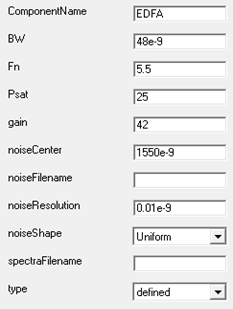

ЕDFA усилитель

Параметры выбранного усилителя мощности EDFA EAU-350:

Туре: тип модели усилителя. В этой модели усиления "defined" усиление не  зависит от длины волны. Причиной этого частично является зависимость коэффициента усиления от уровня насыщения усилителя, что усложняет  моделирование.

BW:  ширина диапазона самопроизвольного шума оптического усилителя

Fn : фактор шума усилителя – 5.5 дБ;

Psat: оптическая мощность насыщения усилителя – 25дБм;

Gain: усиление оптического сигнала по амплитуде – 42 дБ.

NoiseCenter: средняя длина волны шумового спектра оптического усилителя (только для "defined").

NoiseResolution: разрешение ASE шума, оптического усилителя. Используется только в типе custom.

NoiseShape: форма шума оптического усилителя.

Остальные параметры усилителя были установлены исходя из параметров EDFA усилителя, применяемого в примере аналогичной линии связи имеющегося в LinkSim.

Волокно

Параметры заданного волокна:

DispersionLamda0: длина волны нулевой дисперсии – 1313 нм;

S₀ : наклон дисперсионной кривой –0,09 пс/(нм²км);

Distance: длина волокна.

beta2:        дисперсия групповой скорости.

beta3:        дисперсия групповой скорости. Используются для типа дисперсии

                  "custom".

β₂ ­и β₃ используются для типа дисперсии  "custom" и описываются с помощью дифференциальных уравнений 2-го и 3-го порядка.

          Остальные параметры волокна были установлены исходя из параметров волокна применяемого в примере аналогичной линии связи имеющегося в LinkSim.

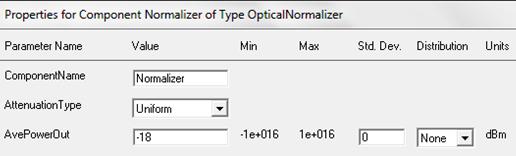

Оптический нормализатор мощности

    Эта модель нормирует оптическую мощность сигнала до указанного уровня средней производимой мощности. Эта модель наиболее часто используется для управления входной оптической мощностью в приемнике. Модель может использоваться для затухания всех входных оптических сигналов до указанного уровня средней производимой мощности, независимо от различных средних входных мощностей, или для затухания всех входных оптических сигналов таким образом, что сигнал с самой большой средней входной мощностью имеет указанную среднюю производимую мощность.

AvePowerOut: средняя производимая оптическая мощность оптического нормализатора мощности. Установил -18.

AttenuationType: Uniform - затухают все входные оптические сигналы таким образом, что оптический сигнал с самой большой средней входной мощностью имеет указанную среднюю производимую мощность.

Nonuniform - затухют все входные оптические сигналы таким образом, что каждый выходной оптический сигнал имеет указанную среднюю производимую мощность.

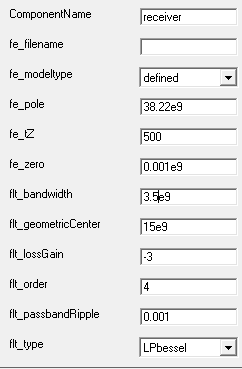

Оптический приемник.

Эта модель оптического приемника и всех его стандартных составляющих. Данная модель преобразует входной оптический сигнал в электрический сигнал, который затем усиливает и фильтрует, а также вычисляет шум в сигнале.

Flt_bandwith: фильтр с шириной диапазона – для скорости передачи 1Гбит/с составит 3.5*10⁹  Гц.

Остальные параметры определяющие фотоприёмник были установлены мною исходя из примера в LinkSim.

BER тестер

Параметры определяющие BER тестер

были установлены мною исходя из примера в LinkSim.

DecisionLevel: напряжение приёма 0.2 B

DecisionPointShift: Период бита -0.5

Результаты моделирования

Рассмотрим полученные осциллограммы, глаз-диаграммы, спектры сигнала.

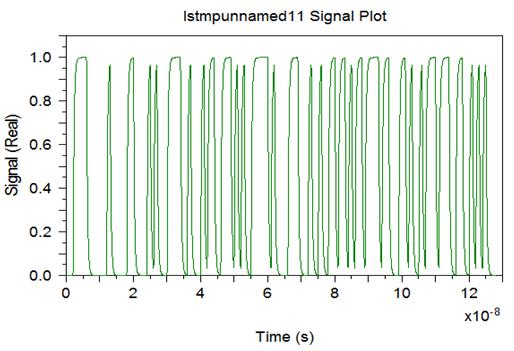

Рис. 2. Осциллограмма генератора электронных сигналов.

 На  рисунке 2 у нас показана осциллограмма сигнала на выходе из генератора электронных сигналов. Сигналы смоделированы по псевдослучайной комбинации сигнал-генератора. Амплитуда единицы составляет 1 В, а нуля соответственно 0 В.

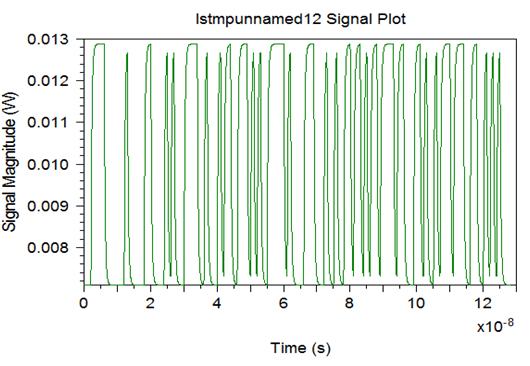

Рис. 3. Осциллограмма после DM лазера.

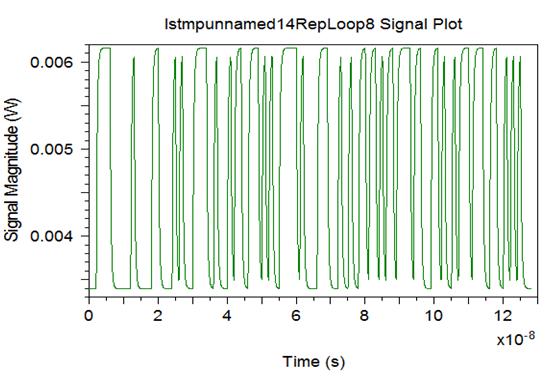

Рис. 4. Осциллограмма после участка волокна

Из рисунка 4 видно, что сигнал после линии практически не имеет искажений.

Рис. 5. Глаз-диаграмма на выходе.

На рисунке 5 изображена глаз-диаграмма сигнала после нормализатора мощности.

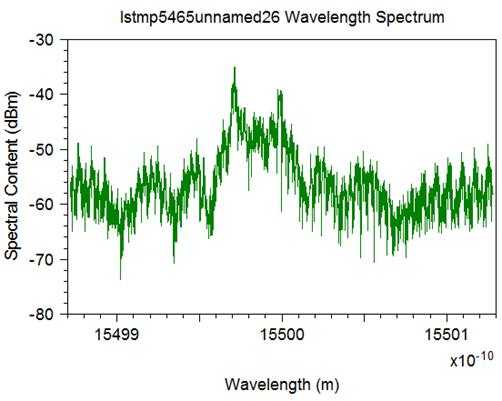

Рис. 6. Спектрограмма выходного сигнала.

Рис. 7. BER тест линии связи.

Главной характеристикой линии связи и оборудования является BER-тест. Модель BER-тестера вычисляет вероятность передачи ошибочных битов для входного электрического сигнала. Полученный результат BER = 10^-15,58 меньше предельно допустимого значения BER = 10^-12, поэтому можно сказать, что сигнал от источника до приёмника проходит практически без потерь информации. Значения BER изображены на рисунке 7.

Заключение

В данной курсовой работе была спроектирована одноканальная оптическая система передачи со скоростью 1Гбит/с. В качестве программного обеспечения я использовал систему автоматизированного проектирования волоконно-оптических линий LinkSim, которая использует точные численные методы расчётов, используемых при разработке реальных ВОЛС.

Производил выбор параметров компонентов ВОЛС в соответствии с поставленной задачей (волокно, передатчик, усилитель EDFA). Выбор параметров компонентов производился на основе характеристик конкретных устройств. При выборе компонентов ВОЛС руководствовался экономической целесообразностью применения конкретного типа устройства или оборудования.

Вычислил суммарные потери в ОВ на ЭКУ, рассчитал хроматическую и поляризационную модовую дисперсию ОВ на ЭКУ, исследовал глаз- диаграммы.

При расчете длины регенерационного участка по энергетическому потенциалу системы и по дисперсии, были получены следующие значения L_э=96км и L_Д=2660 км.

В результате моделирования были получены BER порядка 10^-15,58. Полученные  значение BER говорит о том, что моделирование системы передачи в целом удалось.

Литература

1. Н.Н.Слепов. Современные технологии цифровых оптоволоконных сетей связи. – М.: «Радио и связь», 2000. -468стр.

2.     А.Б.Иванов. Волоконная оптика: компоненты, системы передачи, измерения. – М.: Компания САЙРУС СИСТЕМС, 1999.-671стр.

3. Р.Г.Сагитов, А.В.Лопатюк, Р.Т.Ермаков. Лабораторные работы по спецпрактикуму «Оптические системы передачи». – Уфа,2002.

4.  http://www.qualitycable.com/SE-5PureBand.pdf

5.  Р.Р. Убайдулаев. Волоконно-оптические сети. –М.: Эко-трендз, 2000.-267с.,ил.

6. А.В. Лопатюк «Оптические направляющие среды и пассивные компоненты ВОЛС» - Уфа,2007

7. Дж.Гауэр. Оптические системы связи. Пер. с аигл.-М.: Радио и связь, 1989.-502с, ил.

8. Дональд Дж. Стерлинг. Техническое руководство. Волоконная оптика. Пер. с англ.-М.: Лори, 1998.-288с, ил.

9. Волоконно-оптическая техника: история, достижения, перспективы. Под ред. С.А. Дмитриева, Н.Н. Слепова.-М.; Коннект,2000.-375с, ил.

10. Волоконная оптика и приборостроение. Под ред. М.М.Бутусова.-Л.: Машиностроение, 1987.-328с, ил.
