МЭМС гироскопы

МЭМС-датчики движения от STMicroelectronics: акселерометры и гироскопы

Большая популярность МЭМС-акселерометров и гироскопов обусловлена их широким потенциалом для использования, как в бытовой, так и в промышленной технике. МЭМС-датчики широко применяются и в автомобильной промышленности для управления подушками безопасности, и в охранной сигнализации, в навигационных системах для исчисления пройденного пути или определения маршрута следования. С 2008 г. компания STMicroelectronics занимает лидирующие позиции в производстве МЭМС-датчиков движения для портативной и бытовой электроники, охранных, автомобильных и навигационных систем.

В настоящее время STMicroelectronics — мировой лидер в производстве МЭМС-акселерометров (см. табл. 1). Компания выпускает датчики на базе 200-мм кремниевых пластин, что обеспечивает более низкую себестоимость, по сравнению с конкурентами.

Таблица 1. Динамика доходов основных производителей МЭМС продукции для сектора бытовой электроники и мобильных устройств.

Производитель	Доход с продаж в 2006 г., млн долл.	Доход с продаж в 2007 г., млн долл.	Доход с продаж в 2008 г., млн долл.	Прирост в 2007-2008 гг., %	Доминирующий тип МЭМС-продукции
STMicroelectronics	30,6	96,8	221,2	128	Акселерометры, гироскопы
Analog Devices	43,6	74,7	68,9	-8	Акселерометры, гироскопы
Epson Toyocom	13,2	35,9	62,2	73	Гироскопы и МЭМС-генераторы
Panasonic	39,3	46,4	49,2	6	МЭМС-гироскопы
Avago Technologies	103,9	143,5	210,9	47	Пьезоакустические МЭМС-фильтры
Texas Instruments	457,4	305,0	174,9	-43	Микрозеркальные DLP-модуляторы для проекционных телевизоров задней проекции
Knoles	82,8	93,7	119,8	28	МЭМС-микрофоны

Основные достоинства технологии МЭМС-датчиков компании ST

Малый разброс параметров в пределах изделия. Изготовление компонентов в едином технологическом цикле позволяет получать практически неотличимые параметры у одинаковых компонентов.

Высокая технологичность и повторяемость. При изготовлении МЭМС-устройств в основном применяются хорошо отработанные и управляемые технологические процессы, что позволяет получать изделия с желаемыми характеристиками.

Микроминиатюрность. Применение технологии микросхем позволяет получить микромеханические и оптические узлы значительно меньших размеров, чем это возможно по традиционным технологиям.

Высокая функциональность. Миниатюрность изделия и возможность изготовления датчиков, обрабатывающих схем и исполнительных механизмов в одном устройстве позволяет создавать законченные системы достаточно большой сложности в миниатюрном корпусе.

Улучшенные характеристики функционирования. Электронная часть, а также электрические каналы связи с датчиками и механизмами, выполненные по интегральной технологии и имеющие малые размеры, позволяют улучшить такие характеристики как рабочие частоты, ЭМС, соотношение сигнал/шум и т.д. Высокая точность и повторяемость чувствительных элементов, и их интегральное исполнение совместно с обрабатывающей схемой позволяют значительно повысить точность измерений. Кроме того, повторяемость и точность исполнения механических компонентов улучшает их характеристики.

Высокая надежность и стойкость к внешним воздействиям. Факторов, приводящих к повышению надежности и стойкости к внешним воздействиям изделий при применении МЭМС, достаточно много, и они зависят от конкретного типа изделия и его применения. Механические узлы МЭМС в условиях вибраций и ударов, как правило, работают лучше благодаря малым размерам и массе, а также тому факту, что механические узлы расположены в корпусе МЭМС, амортизированном выводами и конструкцией ПП.

Низкая стоимость. Применение МЭМС уменьшает стоимость как механической, так и электронной частей устройства, поскольку обрабатывающая электроника интегрирована в МЭМС-компонент, что позволяет избежать дополнительных соединений и, в некоторых случаях, согласующих схем.

Основные секторы применения акселерометров и гироскопов

– Игровые консоли.

– Стабилизация изображения в фото- и видеокамерах.

– Курсорные указатели для интеллектуальных интерфейсов пользователя.

– Расширение GPS-решений (системы счисления пройденного пути).

– Системы управления движением в робототехнике.

– Стабилизация платформ промышленного оборудования

Технология и конструкция МЭМС-датчиков движения ST

Датчики, выполненные по технологии МЭМС, изготавливаются с помощью тех же технологических приемов, что и интегральные микросхемы. Акселерометр и гироскоп ST состоит из двух ключевых элементов:
– МЭМС-кремниевого микромеханического емкостного сенсора, чувствительного к ускорению или повороту;
– схемы обработки сигнала, преобразующей выходные сигналы этого сенсора в аналоговые или цифровые сигналы.

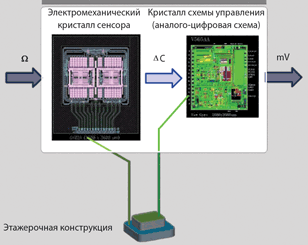

Для снижения стоимости, повышения надежности, помехозащищенности и плотности монтажа компания ST совмещает оба этих устройства в едином корпусе (см. рис. 1).

Рис. 1. Использование вертикальной конструкции для стыковки двух кристаллов

Принцип работы МЭМС-сенсора движения

Принцип работы сенсоров движения (акселерометров и гироскопов) основан на измерении смещения инерционной массы относительно корпуса и преобразовании его в пропорциональный электрический сигнал. Емкостной метод преобразования измеренного перемещения является наиболее точным и надежным, поэтому емкостные акселерометры получили широкое распространение. Структура емкостного акселерометра состоит из различных пластин, одни из которых являются стационарными, а другие свободно перемещаются внутри корпуса. Емкости включены в контур резонансного генератора. Под действием приложенных управляющих электрических сигналов подвешенная масса совершает колебания. Между пластинами образуется конденсатор, величина емкости которого зависит от расстояния между ними. Под влиянием силы ускорения емкость конденсатора меняется.

В конструкции МЭМС-сенсоров для акселерометров и гироскопов используется камертонная система электродов. Две подвешенные массы совершают колебания по противоположным осям.

С появлением угловой скорости сила Кориолиса прикладывается в противоположных направлениях. Измеряемая дифференциальная емкостная составляющая пропорциональна углу перемещения. При линейном ускорении векторы приложения сил для обеих масс действуют в одном направлении. При этом дифференциальная разность равна нулю. В МЭМС-сенсорах физическое перемещение массы подвижных электродов преобразуется в электрический сигнал за счет емкостного преобразования.

Семейство МЭМС-гироскопов ST

Семейство гироскопов содержит трехосевые датчики (Yaw, Pitch и Roll). На рисунке 5 показаны направления и названия чувствительных осей датчика по отношению к плоскости корпуса.

Рис. 5. Расположение базовых осей чувствительности МЭМС-гироскопа по отношению к корпусу

Базовым параметром гироскопов является чувствительность — отношение изменения выходного сигнала к изменению угла поворота.
Параметр Zero-rate характеризует начальное смещение выходного сигнала при нулевом повороте датчика. Смещение связано с технологией изготовления и может измениться после монтажа микросхемы. Оно имеет слабую зависимость от температуры и должно учитываться при обработке и выделении полезного сигнала.

Основные параметры гироскопа LYPR540AH

– Напряжение питания: 2,7…3,6 В.
– Расширенный температурный диапазон (–40…85°C).
– 3 независимых аналоговых канала.
– Диапазон полной шкалы: опции ±400 и ±1600 dps.
– Высокая ударопрочность.
– Встроенное самотестирование.
Объединение акселерометра и гироскопа позволяет создавать интегрированные инерционные системы (Inertial Movement Units, IMU).

Функционально законченные датчики

ST производит также функционально ориентированный датчик FC30, который представляет собой датчик 3D-ориентации прибора в пространстве и предназначен для мобильных и портативных устройств, в частности, для использования в электронных фоторамках. Встроенный в портативный прибор датчик обеспечивает слежение за ориентацией плоскости экрана дисплея прибора по отношению к пользователю. При обнаружении поворота плоскости экрана вокруг оси производится и поворот изображения, для того чтобы обеспечить его нормальное положение по отношению к пользователю.
Датчик также позволяет обнаруживать одиночные и двойные щелчки по экрану в процессе навигации в пользовательском графическом интерфейсе.

Заключение

Активное развитие мобильных устройств возвело акселерометры (датчики ускорения, перемещения и ориентации) в разряд базовых массовых компонентов современной продукции. К 2010 г. рост рынка МЭМС-акселерометров составит 14,1%, а с 2011 по 2012 гг. ожидается удвоение этого сегмента. Массовому использованию датчиков акселерометров способствовало их существенное удешевление — в 2008 г. цена МЭМС-чипа снизилась до 1 долл. и менее. В настоящее время 40% выпускаемых акселерометров находит свое применение в автомобильной промышленности, а в мобильных телефонах и другой потребительской электронике пока используется лишь 22% всего объема этих чипов. При этом доля такого применения будет увеличиваться. К 2013 г. рынок акселерометров вырастет до 1,7 млрд долл. Успех Apple iPhone способствовал росту продаж микроэлектромеханических систем. К концу текущего года 10% из всех поставленных мобильных устройств, а таких насчитывается 1,29 млрд, включали МЭМС-акселерометры. Выручка от продаж всех типов МЭМС для мобильных устройств к концу 2012 г. достигнет 1,3 млрд долл. Востребованы МЭМС-акселерометры и гироскопы у производителей игровых консолей. В ближайшие годы ожидается рост спроса на МЭМС-устройства для ПК.

РЕФЕРАТ

По дисциплине «Нанотехника»

Тема: «МЭМС гироскопы»

Выполнил студент группы

10ЭЛОпУ1

Вольхин С.Ю.

Проверил: Грушкин В.А.
