Лабораторная работа № 1

Графы. Основные понятия

























Выполнил: студент гр. ПО 62 Шиляков И.А.

Проверил: доцентТомакова Р.А.

Курск 2007

Задание:

1.  По заданным матрицам смежности вершин восстановить графы.

2.  Построить для каждого графа матрицу смежности ребер, инцидентности, достижимости, контрдостижимости.

3.  Найти и построить объединение, пересечение, кольцевую сумму заданных графов.

4.  Найти композицию графов  .

5.  Для каждого графа найти и построить остовный подграф, произвольный подграф, порожденный подграф.

6.  Определить локальные степени вершин графа, проверить существует ли в данном графе эйлерова цепь, эйлеров цикл.

7.  Определить хроматические и цикломатические числа данных графов.

8.  Найти все базы графа.

9.  Определить в каждом графе сильные компоненты связности, построить конденсацию графа.


Выполнение:



1.     По заданным матрицам смежности вершин восстановить графы.

x1

x2

x3

x4

x5

x6

x7

x1

 0 1 0 0 0 0 1

x2

 0 0 1 0 0 1 0

x3

 0 1 0 1 0 0 0

x4

 1 0 0 0 1 0 0

x5

 1 0 0 0 0 0 1

x6

 0 0 1 1 0 0 0

x7

 0 0 0 0 1 1 0

A1

X2

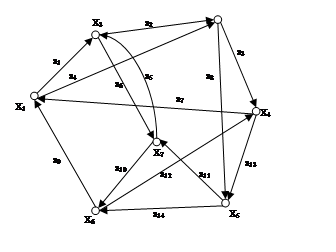

G1(X1,A1)

x1

x2

x3

x4

x5

x6

x7

x1

 0 1 1 0 0 0 0

x2

 0 0 0 1 1 0 0

x3

 0 1 0 0 0 0 1

x4

 1 0 0 0 1 0 0

x5

 0 0 0 0 0 1 1

x6

 1 0 0 1 0 0 0

x7

 0 0 1 0 0 1 0

A2



X2


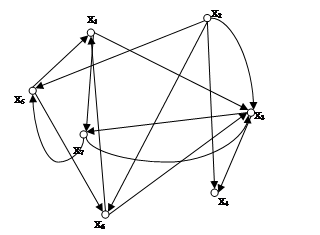

G2(X2,A2)

2.     Построить для каждого графа матрицу смежности ребер, инцидентности, достижимости, контрдостижимости.

а1

а2

а3

а4

а5

а6

а7

а8

а9

а10

а11

а12

а13

а14

а1

 0 1 1 1 1 0 1 0 1 0 0 0 0 0

а2

 1 0 0 0 0 0 1 0 1 1 0 0 1 1

а3

 1 0 0 1 1 1 0 0 0 0 1 0 0 0

а4

 1 0 1 0 1 0 0 0 0 0 1 1 0 1

а5

 1 0 1 1 0 1 0 0 0 0 1 0 0 0

а6

 0 0 1 0 1 0 1 1 0 0 1 1 0 0

а7

 1 1 0 0 0 1 0 1 1 0 0 1 0 0

а8

 0 0 0 0 0 1 1 0 1 1 0 1 1 0

а9

 1 1 0 0 0 0 1 1 0 1 0 0 1 0

а10

 0 1 0 0 0 0 0 1 1 0 0 0 1 1

а11

 0 0 1 1 1 1 0 0 0 0 0 1 0 1

а12

 0 0 0 1 0 1 1 1 0 0 1 0 0 1

а13

 0 1 0 0 0 0 0 1 1 1 0 0 0 1

а14

 0 1 0 1 0 0 0 0 0 1 1 1 1 0

B1




а1

а2

а3

а4

а5

а6

а7

а8

а9

а10

а11

а12

а13

а14

а1

 0 1 0 1 1 1 1 0 1 0 0 0 0 0

а2

 1 0 1 1 1 1 0 1 0 0 0 0 0 0

а3

 0 1 0 1 0 0 1 1 0 0 0 1 1 0

а4

 1 1 1 0 0 0 1 1 1 0 0 0 0 0

а5

 1 1 0 0 0 1 0 0 0 1 1 0 0 0

а6

 1 1 0 0 1 0 0 0 0 1 1 0 0 0

а7

 1 0 1 1 0 0 0 0 1 0 0 1 1 0

а8

 0 1 1 1 0 0 0 0 0 0 1 0 1 1

а9

 1 0 0 1 0 0 1 0 0 1 0 1 0 1

а10

 0 0 0 0 1 1 0 0 1 0 1 1 0 1

а11

 0 0 0 0 1 1 0 1 0 1 0 0 1 1

а12

 0 0 1 0 0 0 1 0 1 1 0 0 1 1

а13

 0 0 1 0 0 0 1 1 0 0 1 1 0 1

а14

 0 0 0 0 0 0 0 1 1 1 1 1 1 0

B2



а1

а2

а3

а4

а5

а6

а7

а8

а9

а10

а11

а12

а13

а14

x1

 1 1 0 0 0 0 -1 0 -1 0 0 0 0 0

x2

 -1 0 1 1 -1 0 0 0 0 0 0 0 0 0

x3

 0 0 -1 0 1 1 0 0 0 0 -1 0 0 0

x4

 0 0 0 0 0 -1 1 1 0 0 0 -1 0 0

x5

 0 0 0 0 0 0 0 -1 1 1 0 0 -1 0

x6

 0 0 0 -1 0 0 0 0 0 0 1 1 0 -1

x7

 0 -1 0 0 0 0 0 0 0 -1 0 0 1 1

S1

а1

а2

а3

а4

а5

а6

а7

а8

а9

а10

а11

а12

а13

а14

x1

 1 0 0 1 0 0 -1 0 -1 0 0 0 0 0

x2

 0 -1 1 -1 0 0 0 1 0 0 0 0 0 0

x3

 -1 1 0 0 -1 1 0 0 0 0 0 0 0 0

x4

 0 0 -1 0 0 0 1 0 0 0 0 -1 1 0

x5

 0 0 0 0 0 0 0 -1 0 0 1 0 -1 1

x6

 0 0 0 0 0 0 0 0 1 -1 0 1 0 -1

x7

 0 0 0 0 1 -1 0 0 0 1 -1 0 0 0





                                                                  S2

x1

x2

x3

x4

x5

x6

x7

x1

 1 1 1 1 1 1 1

x2

 1 1 1 1 1 1 1

x3

 1 1 1 1 1 1 1

x4

 1 1 1 1 1 1 1

x5

 1 1 1 1 1 1 1

x6

 1 1 1 1 1 1 1

x7

 1 1 1 1 1 1 1

x1

x2

x3

x4

x5

x6

x7

x1

 1 1 1 1 1 1 1

x2

 1 1 1 1 1 1 1

x3

 1 1 1 1 1 1 1

x4

 1 1 1 1 1 1 1

x5

 1 1 1 1 1 1 1

x6

 1 1 1 1 1 1 1

x7

 1 1 1 1 1 1 1



















      R1
              R2

x1

x2

x3

x4

x5

x6

x7

x1

 1 1 1 1 1 1 1

x2

 1 1 1 1 1 1 1

x3

 1 1 1 1 1 1 1

x4

 1 1 1 1 1 1 1

x5

 1 1 1 1 1 1 1

x6

 1 1 1 1 1 1 1

x7

 1 1 1 1 1 1 1

x1

x2

x3

x4

x5

x6

x7

x1

 1 1 1 1 1 1 1

x2

 1 1 1 1 1 1 1

x3

 1 1 1 1 1 1 1

x4

 1 1 1 1 1 1 1

x5

 1 1 1 1 1 1 1

x6

 1 1 1 1 1 1 1

x7

 1 1 1 1 1 1 1























                         Q1
                 Q2

3.     Найти и построить объединение, пересечение, кольцевую сумму заданных графов.

Объединение графов



G3(X3,A3)=G1(X1,A1) YG2(X2,A2);   X3= X1YX2, A3= A1YA2

Пересечение графов

G3(X3,A3)=G1(X1,A1) ∩G2(X2,A2);      X3= X1∩X2, A3= A1∩A2







Кольцевая сумма графов

G3(X3,A3)=G1(X1,A1)G2(X2,A2)

4.     Найти и построить композицию графов  .

G1(Х)

G2(Х)

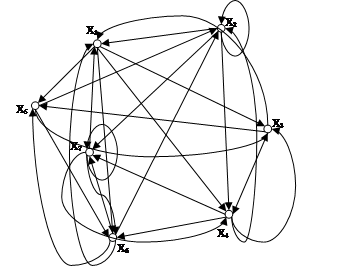

G1(G2(Х))

G2(G1(Х))

x1

(x1,x2), (x1,x7)

(x1,x2), (x1,x3)

(x1,x3), (x1,x6),

(x1,x2), (x1,x4),

(x1,x4), (x1,x5),

(x1,x3), (x1,x6),

x2

(x2,x3),

(x2,x6)

(x2,x4),

(x2,x5)

(x2,x1), (x2,x5),

(x2,x7),

(x2,x2), (x2,x7),

(x2,x1), (x2,x4),

x3

(x3,x2),

(x3,x4)

(x3,x2),

(x3,x7)

(x3,x3), (x3,x6),

(x3,x5),

(x3,x4), (x3,x5),

(x3,x1),

x4

(x4,x1), (x4,x5)

(x4,x1), (x4,x5)

(x4,x2), (x4,x7),

(x4,x1),

(x4,x2), (x4,x3),

(x4,x6), (x4,x7),

x5

(x5,x1), (x5,x7)

(x5,x6), (x5,x7)

(x5,x3), (x5,x4),

(x5,x5), (x5,x6),

(x5,x2), (x5,x3),

(x5,x6),

x6

(x6,x3),

(x6,x4)

(x6,x1),

(x6,x4)

(x6,x2), (x6,x7),

(x6,x1), (x6,x5),

(x6,x2), (x6,x7),

(x6,x1), (x6,x5),

x7

(x7,x5), (x7,x6)

(x7,x3), (x7,x6)

(x7,x2), (x7,x4),

(x7,x3),

(x7,x6), (x7,x7),

(x7,x1), (x7,x4),

G1(G2(Х))

G2(G1(Х))

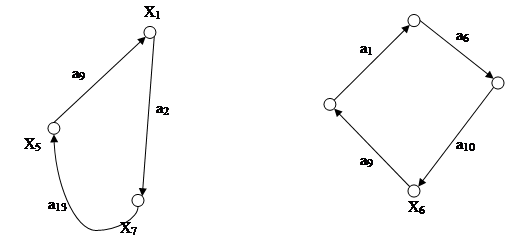

5.     Для каждого графа найти и построить остовный подграф, произвольный подграф, порожденный подграф.

Остовные подграфы

G^1(X1,A1)

G^2(X2,A2)

Произвольные подграфы

G1^^ (X1^^,A1^^)

X3

G2^^ (X2^^,A2^^)

Порожденные подграфы

X7


G1P(X1P,A1P)                                                        G2P(X2P,A2P)

6.     Определить локальные степени вершин графа, проверить существует ли в данном графе эйлерова цепь, эйлеров цикл.

Локальные степени графа G1

1 (х1)=2 ;  2 (х1)=2 ;   (х1)=4 ;

1 (х2)=2 ;  2 (х2)=2 ;   (х2)=4 ;

1 (х3)=2 ;  2 (х3)=2 ;   (х3)=4 ;

1 (х4)=2 ;  2 (х4)=2 ;   (х4)=4 ;

1 (х5)=2 ;  2 (х5)=2 ;   (х5)=4 ;

1 (х6)=2 ;  2 (х6)=2 ;   (х6)=4 ;

1 (х7)=2 ;  2 (х7)=2 ;   (х7)=4 ;

Локальные степени графа G2

1 (х1)=2 ;  2 (х1)=2 ;   (х1)=4 ;

1 (х2)=2 ;  2 (х2)=2 ;   (х2)=4 ;

1 (х3)=3 ;  2 (х3)=2 ;   (х3)=4 ;

1 (х4)=2 ;  2 (х4)=2 ;   (х4)=4 ;

1 (х5)=2 ;  2 (х5)=2 ;   (х5)=4 ;

1 (х6)=2 ;  2 (х6)=2 ;   (х6)=4 ;

1 (х7)=2 ;  2 (х7)=2 ;   (х7)=4 ;

Эйлерова цепь существует в двух графах, т.к. все локальные степени графов четны.

Эйлеров цикл существует в двух графах, т.к. все локальные степени графов четны.

7.     Определить хроматические и цикломатические числа данных графов.

Хроматическое число γ для графа G1 = 4

Хроматическое число γ для графа G2 = 4

Цикломатические числа графов

V(G1)=m-n+r, где m - число рёбер (дуг);

n – число вершин;

r – число компонент связности.

V(G1)=14-7+1=8;

V(G2)=14-7+1=8;

8.     Найти все базы графа.


Базы графа G1

B1={x1}

B2={x2}

B3={x3}

B4={x4}

B5={x5}

B6={x6}

B7={x7}

Базы графа G2

B1={x1}

B2={x2}

B3={x3}

B4={x4}

B5={x5}

B6={x6}

B7={x7}


9.     Определить в каждом графе сильные компоненты связности, построить конденсацию графа.

Сильные компоненты связности G1

СК={x1, x2, x3, x4, x5, x6, x7}

Сильные компоненты связности G2

СК={x1, x2, x3, x4, x5, x6, x7}

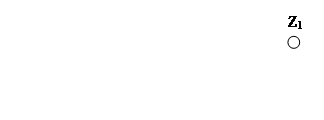

Конденсация графа G1                                                       Конденсация графа G2
