Министерство образования Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего образования «Ивановский государственный политехнический университет»

Институт             Инженерно-строительный

Направление       Производство строительных костукций

Специальность    -

Кафедра               Строительных конструкций

Расчетно-пояснительная записка

К расчетно-графической работе

 по дисциплине «Основы архитектуры и строительных конструкций»

по теме: «Жилой двухэтажный кирпичный дом»

Разработал: студент гр. ПСК-21

Кустова П.А.

Руководитель: ст. преп. Кафедры СК

Орлова М.А

ИВАНОВО 2016

Содержание

1.     Введение………………………………………………………………………3

1.1.         Климатические условия. Исходные данные………………………...3

2.     Функциональное решение……………………………………………………4

2.1.         Функциональная схема……………………………………………….4

2.2.         Функциональное зонирование……………………………………….5

3.     Объемно-планировочное решение….……………………………………….7

4.     Конструктивное решение……………...……………………………………7

4.1.         Конструктивная схема и обеспечение жесткости…………………..7

4.2.         Фундаменты…………………………………………………………...8

4.3.         Наружные стены………………………………………………………9

4.4.         Внутренние стены…………………………………………………….9

4.5.         Перекрытия……………………………………………………………9

4.6.         Лестницы………………………………………………………………9

4.7.         Кровля………………………………………………………………...10

4.8.         Столярные изделия ( окна, двери)………………………………….10

4.9.         Полы………………………………………………………………….10

5.     Отделка……………………………………...……………………………...11

5.1.         Отделка фасада………………………………………………………11

5.2.         Отделка помещений…………………………………………………11

6.     Инженерное обеспечение…………………………………………………..11

7.     Технико-экономические показатели………………………………………12

7.1.         ТЭП объемно-планировочного решения…………………………...12

8.     Расчетная часть………………….………………………………………..12

8.1.         Расчет лестницы……………………………………………………..12

8.2.         Расчет глубины заложения фундамента……………………………13

8.3.         Расчет освещенности………………………………………………..15

8.4.         Теплотехнический расчет стенового ограждения…………………15

9.     Библиографический список…………….…………………………………..18

1.   Введение

Проект двухэтажного жилого здания из мелкоразмерных элементов.

1.1.        Климатические условия. Исходные данные.

1.     Район строительства – город Владимир

2.     Зона влажности – 2

3.     Условия эксплуатации – Б

4.     Температура января = -11

5.     Температура февраля = -10

6.     Температура декабря = -7,5

7.     Тип грунта – песок средний

8.     Коэффициент = 0,3

2.   Функциональное решение

2.1.        Функциональная схема











2.2.         Функциональное зонирование

Зонирование по чистоте помещения:

Грязные помещения: прихожая, коридор кладовая;

Чистые помещения: кухня, гостиная комната, детская комната, спальная комната, с/у.

Зонирование по необходимости провода коммуникаций:

Помещения, требующие провода коммуникаций: кухня, с/у;

Помещения, не требующие провода коммуникаций: прихожая, коридор, гостиная комната, библиотека, спальная комната, детская комната,  кладовая.

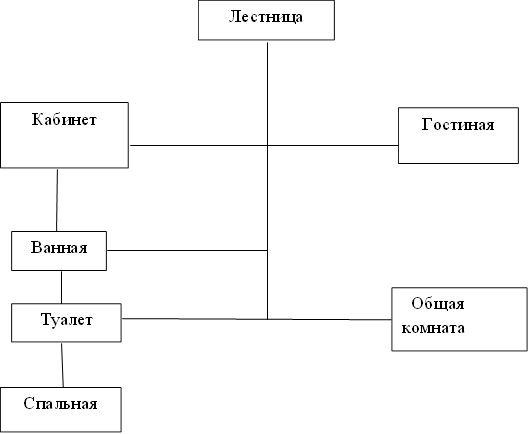

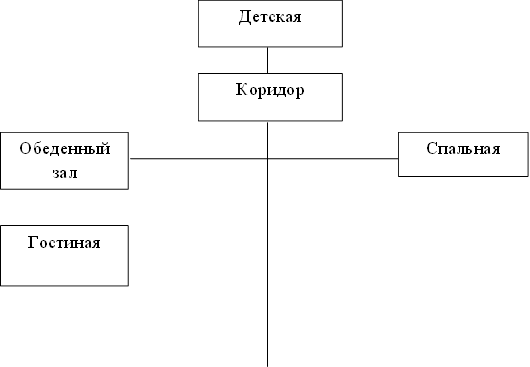

Зонирование по назначение помещений (схема 1).

1-й этаж

2-й этаж:

Условные обозначения:






                                    - Основные помещения




                                    - Подсобные помещения




                                    - Коммуникационные помещения

                       3. Объемно-планировочное решение

·               Здание запроектировано в плане с размерами в осях 10,5м.- 10,8м.

·               Здание двухэтажное.

·               Высота этажа 3 метра.

·               Сообщение между этажами осуществляется по 2 лестничным маршам.

·               Один выход из здания.

    В соответствии с нормативными требованиями жилые комнаты, кухня и лестничная клетка имеют естественное освещение через окна.

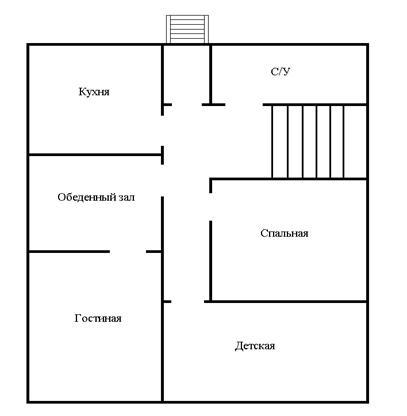

       План первого этажа:

1.     Кухня

2.     Обеденный зал

3.     Гостиная комната

4.     Коридор

5.     С/У

6.     Спальная                          S = 7.95

7.     Детская                            S = 10.27

8.     Тамбур                             S = 1.62

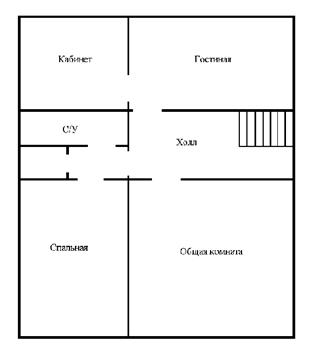

План второго этажа:

1.     Кабинет

2.     Спальная комната

3.     Гостиная

4.     Ванная комната

5.     Туалет

6.     Холл                                 S = 9.33

7.     Общая комната               S = 16.44

4. Конструктивное решение

2.3.        Конструктивная схема и обеспечение жесткости

Здание выполнено из мелкоразмерных элементов. Запроектировано по стеновой конструктивной системе. Конструктивная схема с поперечными несущими стенами (схема 2).

Жёсткость здания обеспечивается за счет горизонтальной диафрагмы жесткости – диска, состоящего из плит перекрытия, которые связаны анкерами друг с другом и с наружными стенами. Стыки плит перекрытий замоноличены.









                                                                            Схема 2.

2.4.
Фундаменты

В проекте применены ленточные сборные фундаменты, состоящие из сборных железобетонных плит ( подушек) заводского изготовления:

ФЛ 10.24- Фундаментная подушка

доборные : ФЛ 10.12

ФЛ 10.8

И фундаментных блоков сплошного сечения:

ФБС 24.5.6,

 доборные : ФБС 12.5.6, ФБС 9.5.6 – под наружные стены,

ФБС 24.4.6, ФБС 9.4.6 – под внутренние стены.

Глубина заложения фундаментов под стены = 1.7м с отметкой подошвы фундаменты -2.600. За относительную отметку принимаем 0 – уровень пола первого этажа.

2.5.        Наружные стены

Наружные стены трехслойные, толщиной 640мм, состоящие из двух слоев силикатного кирпича и слоя утеплителя из пенополистерола плотностью 100 кг/.

2.6.        Внутренние стены

Внутренние стены выполнены из силикатного кирпича толщиной 380мм. Соединение панелей внутренних стен между собой осуществляется по верхним углам с помощью металлических соединительных элементов с последующей заделкой цементно-песочным раствором.

Перегородки кирпичные, толщина – 120мм., и гипсокартонные.

3.5 Перекрытия

Перекрытия – сборные железобетонные многопустотные плиты по серии 1.141-1 заводского изготовления толщиной 220мм.

Совместная работа плит обеспечивается их анкеровкой друг с другом и со стенами, а также замоноличиванием стыков.

Поз.	Обозначение	Наименование	Кол-во	Масса ед., кг	Примечания
	С  1.141	ПК  33.15.2.2	6
	С  1.141	ПК  45.15.2.2	4
	С 1.141	ПК  45.10.2.2	2

Табл.1

2.7.        Лестницы

В проекте применена деревянная лестница с опиранием на стены и плиты перекрытий, одномаршевая, уклон  1:2, размер ступеней  300*150мм. Лестничные марши и площадки имеют ограждения высотой 900мм. Наружная лестница выполнена из сборных железобетонных маршей, с уклоном 1:2, размер ступеней 300*150мм.

2.8.        Кровля

В данном проекте применена чердачная двускатная крыша, которая состоит из несущей конструкции – наслонных деревянных стропил и ограждающей кровли из металлочерепицы. Чердачное перекрытие утеплено. Водоотведение с покрытия – наружное неорганизованное.

3.7 Столярные изделия (окна, двери)

Марка, поз.	Обозначение	Наименование	Кол-во	Масса ед.,кг	Прим.
ОК1	ГОСТ 11214-86	ОРС 15-15	8
Д1	ГОСТ 14624-84	ДГ 21-10	2
Д2	ГОСТ 6629-74	ДГ 21-9	13

Табл.2

2.9.        Полы

Экспликация полов

Наименование помещения	Тип пола	Схема пола	Элементы пола и их толщина	Площадь пола,
Кухня; Коридор; Туалет; Ванная комната			Керамическа плитка-15мм, Цементный раствор-20мм Плита железобетонная круглопустотная -220мм.	54.85
Спальная комната; Детская комната; Гостиная			Дощатый пол 37 по лагам 40*70 через 800 на прокладках из кордина Плита железобетонная круглопустотная – 220мм.	59.48

Табл.3

                                 5. Отделка

2.10.    Отделка фасада

Стены оштукатурены и окрашены акриловой краской Акрил-Люкс. Деревянные полотна, оконные переплеты и дверные коробки окрашены масленой краской за 2 раза по огрунтовонной поверхности.

2.11.   Отделка помещений

Ведомость отделки помещений

Наименование помещения	Потолок		Стены или перегородки		Прим.
	Пло-щадь	Вид отделки	Пло-щадь	Вид отделки
Жилые комнаты		Побелка		Оклейка обоями
Кухня	16.15	Побелка		Оклейка обоями
С/У		Побелка		Керамич плитка
Коммуникационные помещения		Побелка		Оклейка обоями

Табл.4

6. Инженерное обеспечение

     Здание жилого дома оборудуется хозяйственно-питьевым водопроводом, канализацией, горячим водоснабжением, теплоснабжением, газификацией, интернетом, спутниковым телевидением, телефонизацией.

7. Технико-экономические показатели

2.12.   ТЭП объемно- планировочного решения

·        Жилая площадь здания     Пж=

·        Общая площадь здания     По=

·        Строительный объем здания   Vстр=

·        Плоскостной коэффициент      К1=

·        Объемный коэффициент          К2=

·        Коэффициент экономичности формы   К4=

8.   Расчетная часть

1.    Расчет лестницы

Принимаем уклон лестничного марша i=b:а=1:2

Размер подступенка b=150мм

Размер проступи а=300мм

Высота этажа Нэт= 3м

Количество подступенков n=Hэт / b= 3000мм/150мм=20шт












Рис.8.1

2.    Расчет глубины заложения фундамента

Исходные данные:

Место строительства- город Владимир

Тип грунта- песок средний

Температуры зимнего периода:

3.     Температура января = -11

4.     Температура февраля = -10

5.     Температура декабря = -7.5

Расчет

Расчет выполняется в соответствии со СНиП «Основания и фундаменты».

Глубина заложения фундамента исчисляется от уровня планировки до подошвы.

Расчетная глубина сезонного промерзания  определяется по формуле:

= ,

где - коэффициент учитывающий влияние теплового режима сооружения.

=0,7;

-нормативная глубина сезонного промерзания.

 ,

где - величина для мелких песков принимаемая = 0,28м.

- коэффициент равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе.

 = 28,5

= 0,28= 1,48м.

м. –расчетная глубина сезонного промерзания.

Расчет минимальной глубины заложения их условия промерзания :

м.

Расчет по конструктивным требованиям (рис. 8.2)

мм.

мм.=1,7м.

     Принимаем глубину заложения фундамента – 1,7м., с отметкой заложения фундамента- 2,600.







Рис.8.2

6.    Расчет освещенности

№ п/п	Наименование Помещения	Sп,	Sо,		Но,	Во,		Марка по ГОСТ 11214-86
			min Sп/8	max Sп/5,5		min So/Но	max Sо/Но
1	Кухня	8,21	1,02	1,49	1,5	0,68	0,99	ОРС9-15
2	Обеденный зал	5,62	0,70	1,02	1,5	0,46	0,68	ОРС9-15
3	Гостиная	11,66	1,45	2,12	1,5	0,96	1,41	ОРС15-15
4	Детская	10,27	1,28	1,86	1,5	0,85	1,24	ОРС9-21
5	Спальня	7,95	0,99	1,44	1,5	0,66	0,96	ОРС15-15
6	Кабинет	7,25	0,90	1,31	1,5	0,6	0,87	ОРС15-15
7	Общая комната	16,44	2,05	2,98	1,5	1,36	1,98	ОРС15-21

Табл.5

7.    Теплотехнический расчет стенового ограждения

Исходные данные

Описание климатических условий места строительства температурно-влажностного режима помещения:

Место строительства: г. Владимир

Температура наружного воздуха:  = -31 согласно СНиП 23-01-99 «Строительная климатология»

Температура отопительного периода:  = -3.5

Температура внутреннего воздуха:  = 20

Продолжительность отопительного периода:  = 213сут

В соответствии с заданием стены выполнены из мелкоразмерных элементов:    - силикатного кирпича на цементно-песчаном растворе плотностью ρ = 125кг/ с коэффициентом теплопроводности l₁ = l₂ =0,87 Вт/м²                           - утеплитель – пенополиуретан ρ=40 кг/м3;  lут = 0,064 Вт/ в соответствии с СП 23-101-2004 «Проектирование тепловой защиты зданий»

d₁ - толщина внутреннего слоя кирпича - принимаем 0,25м

d_ут  - толщина утеплителя – искомая величина

d₂ - толщина наружного слоя кирпича - принимаем 0,12м

Сопротивления теплопередаче

Согласно СНиП 23-02-2003 «Тепловая защита зданий» приведенное сопротивление теплопередаче ,  , ограждающих конструкций, а также окон и фонарей ( с вертикальным остеклением или с углом наклона белее 45) следует принимать не менее нормируемых значений , . , определяемых в зависимости от градусо-сутках района строительства



== (20-(3.5)213=5005,5

- средняя температура наружного воздуха, °С, и продолжительность, сут., отопительного периода, принимаемые по  СНиП 23-01. для периода со средней суточной температурой наружного воздуха не более 8 °С

= 0,000356173,2+1,4= 3,151925

a, b- коэффициенты, значения которых следует принимать по данным таблицы 4 для соответствующих групп зданий:

a=0,00035   b=1,4

- Определяется по формуле:



α_int – коэф. теплопередачи  внутренней поверхности окружающей конструкции, принимается по таблице  = 8,7 Вт/м²

α_ext  - коэф. теплопередачи для зимних условий наружной поверхности ограждающей конструкции =23Вт/м²  принимаемый по таблице





Определение толщины утеплителя

= (3,15 - ) 0,05 =0,1335

Общая толщина стен

+0,12+0,25=0,56

Согласно размеру кирпича принимаем стену толщиной 0,56 м.

Результат расчета

Окончательно принимаем следующую конструкцию стены:

Кирпич ρ=1800 кг/м³; 250 мм.

Утеплитель – пенополиуретан  ρ=40 кг/м³ ; 270 мм.

Кирпич  ρ=1800 кг/м³; 120 мм.

На основании ТТР принимаем стену толщиной 640 мм.



9. Список литературы

1.     Нормативно-техническая литература.

           СП 55.13330.2011 Дома жилые одноквартирные

           СП 22.13330.2011 Основания зданий и сооружений

         СП 45.13330.2012 Земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87

2.     Учебно-методическая литература.

     «Архитектура гражданских и промышленных зданий». Учебник для вузов  в 5т. Под общей редакцией В.М. Предтеченского.

Том 2 «Основы проектирования». Изд. 2-е М. Стройиздат, 1976,215с.

     «Архитектура. Оформление пояснительной записки к курсовой работе на тему: «Жилой двухэтажный дом»; Методические указания для специальности 290300 «Промышленное и Гражданское Строительство» / Ивановская Архитектурно-Строительная Академия. Сост. Д.А.Елин, Б.В. Коновалова. Иваново 2002, 55с.

     «Архитектурное проектирование общественных зданий и сооружений»: Учебник для вузов / В.В Адамович, Б.Г. Баржин; под общей редакцией И.Е. Тонина. 2-е издание – М: Стройиздат. 1984-543с.
