УО «Полоцкий государственный университет»
Инженерно-строительный факультет
Кафедра строительных конструкций
КУРСОВАЯ РАБОТА
по дисциплине «Информационные технологии в отрасли»
Тема «Расчёт строительных конструкций с использованием
современных информационных технологий»
Исполнитель: студент ИСФ, 2 курса, группы 14Х-ПГСз-2 Жданов Маким Егорович
Руководитель проекта: старший преподаватель Поправко Александр Васильевич
Новополоцк 2016
УО «Полоцкий государственный университет»
Кафедра строительных конструкций
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовой работе
по дисциплине «Информационные технологии в отрасли»
Тема «Расчёт строительных конструкций с использованием
современных информационных технологий»
Исполнитель: __________________________ Жданов М.Е.
подпись
студент 2 курса группы 14-ПГСз-2
Руководитель: __________________________ Поправко А.В.
подпись
Новополоцк 2016

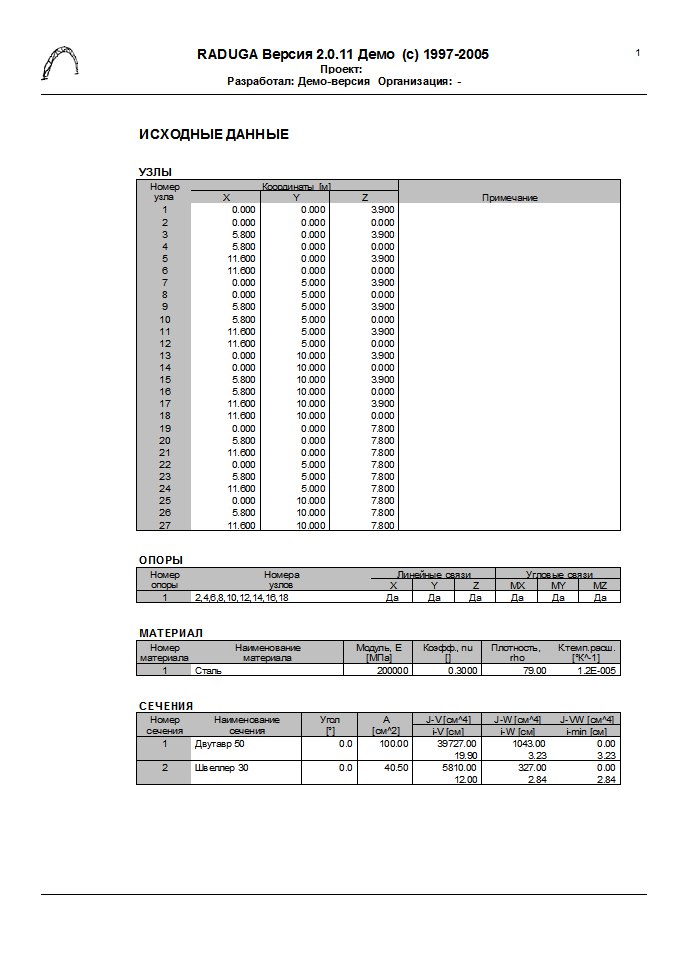

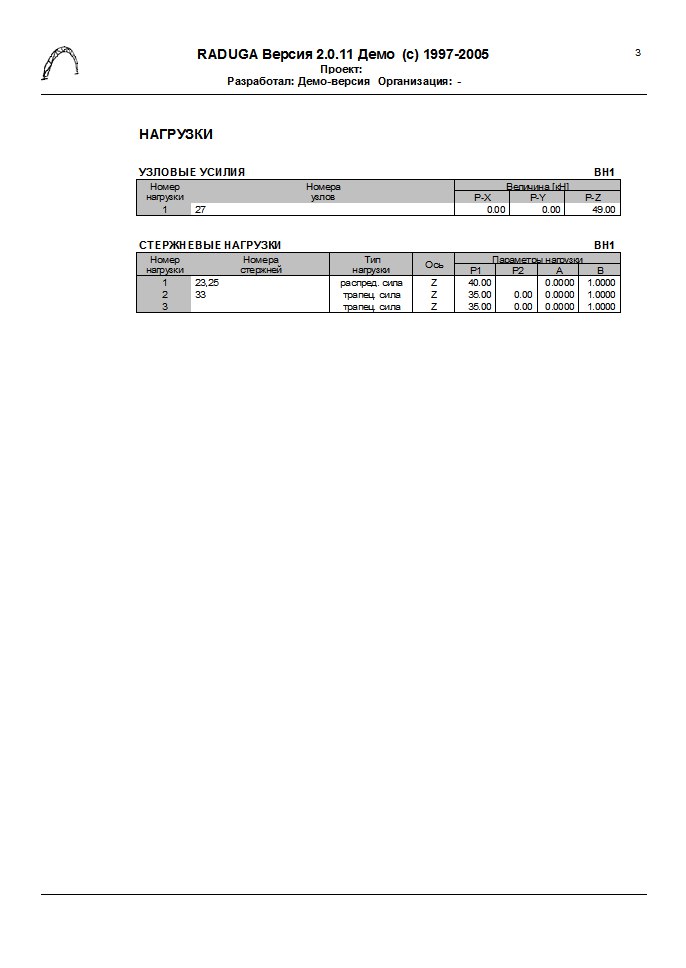

ИСХОДНЫЕ ДАННЫЕ
Таблица 1 Параметры трёхмерной рамы
|
№ |
А, |
В, |
С, |
q1, |
q2, |
f, кН |
Опорные закрепления колонн |
Сечение балки, номер профиля |
Сечение колонны, номер профиля |
|
м |
кН/м |
||||||||
|
51 |
5.8 |
5.0 |
3.9 |
40 |
35 |
49 |
Жесткое |
Швеллер 30 |
Двутавр 50 |
Рисунок 1. Трёхмерная рама: вид в плоскости XZ (слева) и в плоскости YZ (справа).
Таблица 2 «Номера профилей сечений»
|
№ варианта |
Двутавр ГОСТ 8239-72 |
Швеллер ГОСТ 8240-72 |
Уголок равнобокий ГОСТ 8509-72 |
Уголок неравнобокий ГОСТ 8510-72 |
|
51 |
60 |
33 |
200х20 |
200х125х11 |
Схема составного сечения
РЕЗУЛЬТАТЫ РАСЧЁТА
Таблица 3 «Расчётные усилия в конструкциях рамы»
|
Балка верхнего этажа |
Колонна нижнего этажа |
||||
|
М пролётный |
М опорный |
Q |
N |
Mv |
Mw |
|
31,8 кНм |
63,4 кНм |
61,9 кН |
101,847 кН |
2,743 кНм |
0,404 кНм |
