Метод Мак-Кормака в вычислительной гидродинамике

ДОНЕЦКИЙ НАЦИОНАЛЬНЫЙ УНИВЕРСИТЕТ

КАФЕДРА АНГЛИЙСКОГО ЯЗЫКА

ДЛЯ ЕСТЕСТВЕННЫХ И ГУМАНИТАРНЫХ СПЕЦИАЛЬНОСТЕЙ

РЕФЕРАТ

ПО ПРОЧИТАННОЙ ЛИТЕРАТУРЕ ПО ТЕМЕ:

«Метод Мак-Кормака в вычислительной гидродинамике»

Аспиранта: Коркишко Валерии

Владимировны

Специальность: 01.02.05

«Механика жидкости, газа и

 плазмы»

Руководитель по специальности:

д-р тех. наук, проф. Семко А.Н.

Руководитель по англ. языку:

к. фил. наук, Захарова А. Л.

ДОНЕЦК 2016

Отзыв научного руководителя

на реферат Коркишко В.В.

«Метод Мак-Кормака в вычислительной гидродинамике»

аспиранта

Кафедры общей физики и дидактики физики

Реферат по английскому языку по прочитанной литературе В. В. Коркишко на тему «Метод Мак-Кормака в вычислительной гидродинамике» посвящен изучению перспективы применения численного метода Мак-Кормака, популярного в газодинамике и аерокосмической динамике, к задачам вычислительной гидродинамики. И газодинамика, и гидродинамика описывают процессы, происходящие в сплошных средах, но при решении задач о движении жидкости необходимо учитывать многие специфичные факторы, такие как кавитация, наличие свободной поверхности, необходимость использовать в расчетах подвижную сетку.

В своем реферате В. В. Коркишко рассмотрела литературу посвященную вопросу, подобрала примеры, демонстрирующие возможность применения метода Мак-Кормака для задач гидродинамики.

В. В. Коркишко в процессе работы проявила самостоятельность, умение творчески работать с литературой, умение ставить задачи и выбирать наилучшие способы для их решения.

Реферат заслуживает оценки «ОТЛИЧНО».

Содержание

Введение

Раздел 1. Вклад Р. Мак-Кормака в развитие вычислительной гидродинамики

Раздел 2. Метод Мак-Кормака

Выводы

Список использованной литературы

Введение

Численные компьютерные симуляции сегодня являются неотъемлемой частью академического и промышленного процесса. Это явно видно по огромному количеству научных статей, появляющихся в периодических изданиях по всему миру, и по широкому разнообразию соответствующего программного обеспечения.  Жидкостная динамика в этом отношении не исключение. При решении задач гидродинамики очень часто оказывается, что получить точное аналитическое решение - невозможно. Поэтому используют приближенные методы вычисления, или численные методы. Их можно разделить на два типа: методы с выделением разрывов и методы сквозного счета. Среди методов сквозного счета отдельную нишу занимают центральные схемы. Такие схемы могут служить универсальным конечно-разностным методом для решения нелинейных конвективно-диффузионных уравнений. Суть в том, что они не привязаны к специфичной собственной структуре задачи, а поэтому могут применяться напрямую как некие решающие черные ящики для общих законов сохранения и связанных с ними уравнений, управляющие спонтанно возникающими значительными градиентами.

Сейчас очень актуальным является повышение точности решения задач с помощью адаптации методов большего порядка аппроксимации.

Объект исследования – численные методы второго порядка.

Предмет исследования – метод Мак-Кормака

Цель работы: обзор современных статей о применении метода Мак-Кормака

Реферат состоит из двух разделов. Первый раздел посвящен анализу достижений Роберта Мак-Кормака в сфере компьютерного физического моделирования. Во втором разделе приведена формулировка явного метода Мак-Кормака, рассмотрена проблема численной устойчивости, принципы расширения одномернойц задачи на многомерное пргостранство.

Раздел 1. Вклад Р. Мак-Кормака в развитие вычислительной гидродинамики

Роберт Мак-Кормак – один из главных «двигателей» вычислительной динамики еще с самого момента обособления этого раздела физики, как отдельной науки. Он сделал значительный вклад в основы численных методов, применяемых для решения задач, описывающих движение сжимаемой среды, включая высокоскоростные среды с неравновесными химическими процессами. Кроме того, он применил эти методы к важным фундаментальным задачам, среди которых описание взаимодействия между пограничными слоями ударной волны, сверхзвуковые потоки для compression ramps, а также решил некоторые чисто прикладные задачи, например, обтекание аэрокосмических приборов.

Большинство исследователей, работающих в сфере вычислительной гидродинамики, хорошо знакомы с чрезвычайно эффективной модификацией метода Лакса-Вендроффа, известной в литературе как «метод Мак-Кормака».  Но вместе с тем немало важных положений и идей Мак-Кормака касательно численных расчетов в газовой и гидродинамике остаются мало изученными. К таким концепциям относятся: конечно-объемный метод Мак-Кормака, метод с использованием численной диссипации второго и четвертого порядка, неявная схема Мак-Кормака, использование релаксационных техник для итерации уравнений сжимаемой среды в устойчивом состоянии и его модифицированная приближенная факторизованная схема. Он также использовал под-итерацию для ограничения (или минимизации) ошибок расщепления, обосновал применение численной вязкости в форме, подобной к  форме естественной вязкости, для сохранения конструкции решений уравнений Навье-Стокса.

Мак-Кормак применил свои идеи ко многим физическим проблемам, включая задачи о сверхзвуковых ламинарных и турбулентных течениях и течениях с температурной или химической неравновесностью. Также он работал в сфере магнитогидродинамики.

Раздел 2. МетодМак-Кормака

Метод Мак-Кормака – это конечно-разностный метод типа предиктор-корректор. Метод Мак-Кормака широко используется для решения задач движения сжимаемого потока и других задач последние 30 лет. С момента появления схема Ма-Кормака претерпела множество модификаций и обобщений. Существуют как явная, так и неявная версии этого алгоритма. Также развита модификация для применения в методе конечных объемов. Метод Мак-Кормака считается краеугольным камнем вычислительной гидродинамики. Как явная, так и неявная версии метода позволяют решать гиперболические и параболические уравнения для положительного временного шага, при этом проявляя хорошие диссипативные и дисперсионные краевые свойства.

Популярность явного метода Мак-Кормака обусловлена как простотой его выражений, так и простотой применения этого метода, в том числе и для многомерных задач. Этапы предиктора и корректора используют прямое дифференцирование для производных по времени первого порядка, и одностороннее дифференцирование пространственной производной первого порядка. (Bernard., 1992) Для предиктора и корректора при дифференцировании по времени используется только разности «вперед». А вот направления пространственного дифференцирования в предикторе и корректоре всегда противоположны. В примере, если в схеме на шаге предиктор используются разности «назад», то в корректоре – «вперед». Разности «назад» и «вперед» можно циклически чередовать: таким образом, устраняется рассогласование, обусловленное аппроксимацией односторонними разностями, благодаря чему при вычислении нет нужды в расчете Якобиана, как это происходит в одно-шаговой явной схеме типа Лакса-Вендроффа

Основой метода Лакса-Вендроффа является разложение в ряд Тейлора до слагаемого второго порядка:

Выводы

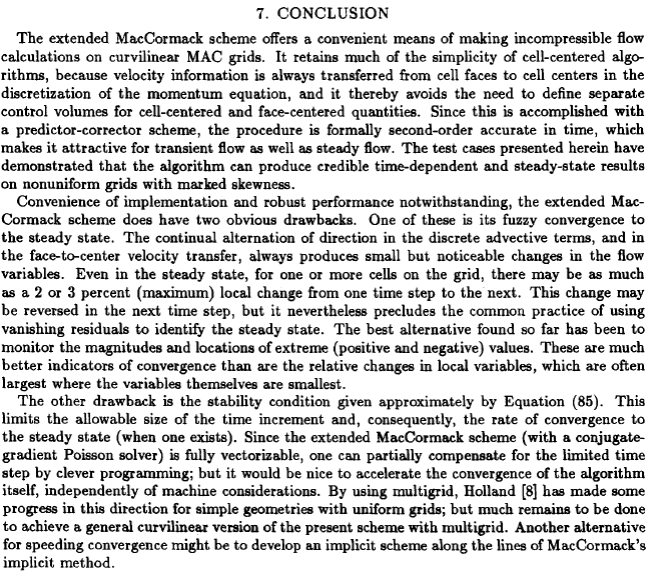

Выводы по (Bernard., 1992)

Список использованной литературы

1.                A. Perrin, Howard. H. Hu An Explicit Finite-Difference Scheme for Simulation of Moving Particles. Published in Journal of Computational Physics, Volume 212, Issue 1, 2006, pages 166-187.

2.                Bernard Robert. – A MacCormack scheme for incompressible flow. – Computers Math. Applic.  Vol.24. No. 5/6. 1992 – pp. 151 – 168.

3.                C.T. Shaw, Using Computational Fluid Dynamics, Prentice Hall, 1992

4.                Gottlieb David. Dissipative Two-Four Methods for Time-Dependent Problems. – Mathematics of computation, Vol.30, No. 136, 1976. – pp. 703-723

5.                Griffiths Davis, Higham Desmond. MacCormack’s method for Advection-Reaction Equations. – University of Strathclyde Mathematics Research Report, No.25. 1999.

6.                Griffiths Davis, Higham Desmond. Runge Kutta and MacCormack’s dynamics. – University of Strathclyde Mathematics Research Report, No.18. 1999.

7.                Joe D. Hoffman. Numerical methods for engineers and scientists. Second edition revised and expanded. Chapter 11. – New York: Marcel Dekker, Inc. – 2001. – pp. 651 – 701.

8.                John D. Anderson, Jr. Computational fluid dynamics: the basics with application. Chapter 6. / McGraw-Hill Series in Mechanical Engineering. – New York: McGraw-Hill, Inc. – 1995. – pp.216 – 280.

9.                Kurganov Alexander, Tadmor Eitan. New High-Resolution Central Schemes for Nonlinear Conservation Laws and Convection–Diffusion Equations. – Journal of Computational Physics 160, 2000. – 241–282 p.

10.           Leer Bram. Upwind and High-Resolution Methods for Compressible Flow: From Donor Cell to Residual-Distribution Schemes. - Communications in computational physics. Vol. 1, No. 2, 2006. – pp. 192-206.

11.           MacCormack R.W. Numerical Solution of the Interaction of a Shock Wave with a Laminar Boundary Layer, in: Proceedings of the Second International Conference on Numerical Methods in Fluid Dynamics, Lecture Notes in Physics, Holt M. (ed.) vol. 8, p.151-163, New York, Springer-Verlag, 1971.

12.           Wendroff Burton. The stability of MacCormack’s method for the Scalar Advection Equation. – Appl. Math. Lett., Vol.4., No. 2, 1992 – pp. 89-91.

13.           Zalesak Steven. Fully Multidimensional Flux-Corrected Transport Algorithms for Fluids (Naval Research Laboratory, Washington). – Journal of Computational Physics, 31, 1979. – 335-362 p.

указываем только те статьи/книги/доклады, которые есть в дневнике как переведенные

Перечислять в алфавитном порядке

SUMMARY

The numerical scheme for the computation of a shock discontinuity developed by MacCormack has been extended to solve a number of differential equations, including cases explicitly containing higher-order derivatives. Comparisons with previous results are made, if available, to illustrate the advantages of the present method. The question of convergence of the numerical calculation is discussed. In the paper author analyzes the stability of the scheme and conjectures that alternating between the order in which the backward/forward steps are applied will allow the full (one-dimensional) CFL limit on time step. This conjecture certainly has been verified again and again in numerous applications of the method, but has not been proved.

The authors suggest a positive correlation between the accuracy and efficiency of a numerical method, pointing out that an explicit scheme operating at its maximum allowable time step has all the data needed to advance the solution, with a minimum of extraneous data. The purpose of this paper is to demonstrate the advantages of MacCormack scheme used earlier for the shock wave/laminar boundary layer interaction problem to more general fluid dynamics problems. The split explicit MacCormack scheme is applied to the inviscid equations of compressible flow to solve for the supersonic flow past symmetric diamond-shaped airfoils and double compression corners using simple, non-orthogonal, sheared meshes. They achieve results in excellent agreement with the exact (inviscid) solutions for these problems, demonstrating a reduction in computational time of more than a factor of two, relative to the unsplit method. The split method allows both: 1) advancing the solution at the full one-dimensional CFL limit in each space dimension, and 2) advancing the solution in the direction of the smaller mesh spacing multiple time steps for each time step in the coarser direction, allowing a better matching of the numerical and physical domains of dependence.

The authors use three problems to illustrate three different points. The linear wave (advection) equation is used to show that the MacCormack explicit method reproduces the exact solution at a Courant number of unity due, the authors argue, to the alignment of the spacetime mesh with the solution for this value of Courant number. Second, the inviscid Burgers equation is used to show that, without corrective measures, the numerical scheme may capture (physically incorrect) expansion "shocks." Finally, the authors consider solutions of the Euler equations for several two-dimensional, supersonic flows, including flows past wedges, diamond airfoils, and a sphere. For these flows it is shown that the numerical error is reduced when the mesh is aligned with the shock position.

Список терминов

1	Advective	Адвективный В гидродинамической литературе на русском языке примерно до 2010 года термин переводился как «конвективный», т.е. термины  аdvective и сonvective не различались. В работах после 2010 термины различаются только при переводах статей с английского языка.
2	Artificial viscosity	Искусственная вязкость
3	Basin	Базис шаблона
4	Cavity	Кавитация
5	Cell-centered algorithm	Алгоритм, опирающийся на данные центра ячейки
6	Characteritic decompositions	Характеристическое разложение
7	Componentwise approach	Компонентный подход
8	Computational Fluid Dynamics (CFD)	Вычислительная гидродинамика
9	Conservation form	Консервативная форма
10	Conservation law	Закон сохранения
11	Conserved variables	Консервативные члены
12	Consistency	Cогласованность
13	Convection number	Параметр конвекции
14	Convection-diffusion	Конвективно-диффузионный
15	Convective	Конвективный
16	Convergence	Cходимость
17	Convex	Выпуклый
18	Curvature	Кривизна
19	Curvilinear coordinate	Криволинейные координаты
20	Degenerate diffusion	Вырожденная диффузия
21	Density	Плотность
22	discrete	Дискретный
23	Dispersive ripples	Дисперсионные осцилляции
24	Dissipation lenght	Ширина «размазывания»
25	Eigenstructure	Собственная структура
26	Eigenvalue	Собственные значения
27	Explicit	Явный
28	Face-centered algorithm	Алгоритм, опирающийся на параметры границ
29	family of schemes	Семейство схем
30	FCT (Flux-Corrected Transport)	Техника с корректированием потоков в ячейке
31	FDE (functional differential equation)	Функциональное дифференциальное уравнение
32	Finite-difference method	Конечно-разностный метод
33	Fluid dynamics	Гидродинамика
34	Flux	Поток
35	Forward-difference approximation	Аппроксимация разностями «вперед»
36	Framework	Структура
37	Heat conductivity	Теплопроводность
38	Hypersonic	Ультразвуковой
39	Hypervelocity	Гиперзвуковая (космическая) скорость
