Малоэтажный жилой дом усадебного типа

Малоэтажный жилой дом усадебного типа

Введение

Проектируемый жилой дом предназначен для строительства в четвёртой климатической зоне. Основное назначение дома: место жизни семьи из 5 человек различного социального состава, обеспеченное на современном уровне комфорта; место профессиональной деятельности художника, проживающего в проектируемом доме. В основу функциональной организации дома положен принцип наилучшей организации быта семьи. Дом обладает хорошо организованным внутренним пространством, удобной взаимосвязью помещений, располагаемых в три этажа. Третий этаж задуман как подкровельный, мансардный. Под всем домом предусматривается цокольный этаж для размещения кладовых и подсобных помещений.

На приусадебном участке предусмотрены баня и складское помещение для хранения хозяйственного инвентаря. Гармонично выразительный образ дома во многом определяется взаимосвязью дома с рельефом, окружающей природой и застройкой, характером конструктивного решения, выбором отделочных материалов.

Район строительства здания – город Астрахань.

Внимание к малоэтажному строительству возрастает, несмотря на то, что эта застройка характеризуется небольшой плотностью жилого фонда и в соответствии с этим относительно высокой стоимостью благоустройства на единицу полезной площади. Однако у малоэтажного строительства есть существенные преимущества. Прежде всего, это непосредственная связь с природным окружением, возможность организации досуга на свежем воздухе, возможность иметь в жилище здоровый микроклимат. Создаются более благоприятные условия для социальных контактов при хорошей изоляции жилища, тем более что проектируемый дом включает в себя творческую мастерскую художника. Астраханская область – район с богатой природой, обеспечивающий проживающему в проектируемом коттедже художнику удобную обстановку для творчества.

Краткая климатическая характеристика района строительства

Город Астрахань находится в IV климатической зоне. Согласно данным СНиП 2.01.01-82, среднегодовая температура наружного воздуха +9,4°С, абсолютно минимальная температура зимой -34°С, абсолютно максимальная температура летом +40°С, средняя максимальная температура наиболее холодного периода –8°С, средняя максимальная температура наиболее жаркого месяца +30,9°С. Глубина промерзания грунта »92см.

Роза ветров

Январь

С	СВ	В	ЮВ	Ю	ЮЗ	З	СЗ
9	15	22	14	5	10	15	10

Июль

С	СВ	В	ЮВ	Ю	ЮЗ	З	СЗ
15	10	11	12	10	14	14	14

Описание генплана

На приусадебном участке располагаются:

1	Проектируемое здание	194.04
2	Складское помещение	24.12
3	Баня	24.12
4	Автостоянка
5	Пергола
6	Искусственный водоём

Покрытие приусадебного участка выкладывается тротуарной плиткой кроме области вокруг искусственного водоёма и области прилегающей к перголе (засыпаются мелким керамзитом). На участке располагается автостоянка на 7 машин, рядом с которой находится складское помещение. Пергола по периметру выложена тротуарной плиткой и с северо-восточной стороны к ней прилегает территория, предназначенная для разведения огня. К востоку от дома находится баня (24.12 м²), оборудованная каменной печью. Искусственный водоём по периметру выложен диким камнем. На прилегающей к нему территории, засыпанной мелким керамзитом, находятся лавки.

На участке с северо-западной стороны вдоль близлежащей дороги посажена полоса деревьев, выполняющая роль звукового заслона и очищающая попадающий на участок воздух.

ТЭП генплана

·  Площадь усадебного участка (S_УЧ):         2191.85 м²

·  Площадь застройки (S_ЗАСТР):                    242.28 м²

·  Площадь озеленения (S_ОЗ):                       1134.35 м²

·  Площадь твёрдого покрытия:                            815.22 м²

Плотность застройки:

Процент озеленения:

Объёмно-планировочное решение

Проектируемый жилой дом усадебного типа одноквартирный с мансардным и цокольным этажом. Объём дома состоит из трёх блоков-этажей, консольно нависающих друг над другом, которые объединены полуцилиндрическим эркером, опирающимся на колонны. Дом имеет три наружных входа: главный (парадный) вход, отдельный вход в продуктовую кладовую и вход из гаража. В доме предусмотрено зонирование, деление на зону дневного пребывания (гостиная в эркере и столовая на первом этаже), спальную зону (на втором этаже) и мастерскую (в мансардном этаже). Каждая группа имеет удобную связь с санитарным узлом. Спальни непроходные. Междуэтажная связь осуществляется с помощью раскрытых интерьерных лестниц с шириной лестничных маршей 1500 мм и 800 мм.

Творческая мастерская художника состоит из ателье и хозяйственных помещений. В главном помещении мастерской устроен витраж, выполняющий функции покрытия и светового фонаря. Высота этажей - 3 м, высота мансардного этажа варьируется от 2,5 м до 4 м, так как его перекрытием является стропильная система. Высота гостиной комнаты в эркере решена в два уровня.

В проектируемом доме располагается полуцилиндрический второй свет, объединяющий цокольный, первый и второй этаж.

Размер в осях здания 12700м ´ 13200м.

Экспликация помещения цокольного этажа:

1	Тамбур	7.5
2	Холл	40.85
3	Гардероб	1.17
4	Гараж	23.65
5	Слесарно-токарная мастерская	5.25
6	Бильярдная	10.29
7	Тренажёрный зал	8.7
8	Продуктовая кладовая	6.37
9	Хозяйственная кладовая	6
10	Санитарный узел	3.95

Экспликация помещений первого этажа:

11	Гостиная	51.85
12	Бар Столовая	30.51
13
14	Кухня	18.81
15	Санитарный узел	9.22
16	Библиотека	11.4
17	Кабинет	7.41

Экспликация помещений второго этажа:

18	Спальня	12.57
19	Детская спальня	8.99
20	Гостевая спальня	8.7
21	Домашний кинотеатр	11.62
22	Санитарный узел	5.22

Экспликация помещений мансардного этажа:

23	Мастерская художника	78.53
24	Хозяйственное помещение	15.7
25	Веранда	20.37
26	Лоджия	37.02

ТЭП здания

·  Площадь застройки:                 194.04 м²

·  Жилая площадь (S_Ж):                441.65 м²

·  Общая площадь (S_ОБЩ):  521,94 м²

·  Строительный объём (V_СТР):    1025.43 м²

Планировочный коэффициент:

Объёмно-планировочный коэффициент:

Конструктивное решение

Проектируемое здание двухэтажное плюс цокольный и мансардный этаж, здание с поперечными несущими стенами.

Фундамент: ленточный, сборный. Выполняется из фундаментных блоков и блоков-подушек. Блок-подушки укладываются на выровненную пастель из песчаной или щебёночной насыпки толщиной 10-15 см. Фундаментные блоки и подушки выкладываются на растворе марки на 1 меньшей марки бетона конструкций фундамента, с обязательной перевязкой вертикальных швов, заполнением монолитных участков, угловых соединений и сопряжений между стенами. Запроектированная глубина заложения фундамента 1200 мм.

Стены: наружные стены толщиной 640 мм выполняются из керамического обыкновенного кирпича марки К100/1/15, укладываемого на цементном растворе марки М75. По наружной стене производится оштукатуривание и покраска. Внутренние стены толщиной 380 мм выполняются из керамического обыкновенного кирпича на растворе М75. Перегородки толщиной 250 мм выполняются из того же кирпича на цементно-песчанном растворе марки М75.

Перекрытие: сборное из пустотных железобетонных плит заводского изготовления и монолитных участков. Плиты перекрытия опираются на несущие стены и колонны, поддерживающие эркер.

Покрытие: представлено стропильной системой выполненной из деревянных балок разного сечения. Состоит из стропильных ног, прогонов, мауэрлатов, обрешётки, кобылок и из витража:

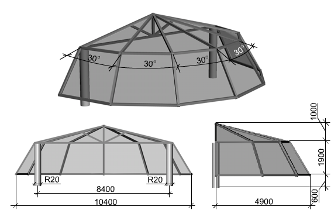

Витраж выполняет функции покрытия и светового фонаря. Каркас витража выполняется из системы металлических балок, опёртых на металлическую раму, которая в свою очередь опирается на две колонны. Металлические конструкции скрепляются сварными соединениями. Основная рама крепится к колоннам путём сварки с закладными деталями колонн. Светопрозрачный материал витража – зеркальное стекло с 95% светопроницаемостью. Металлические балки в сечении состоят из двух уголков, на полки которых укладывается остекление.

Лестницы: все лестницы: три интерьерные, две входные, выполняются монолитными. Интерьерная лестница с верхней фризовой ступенью, соединяющая цокольный и первый этажи, верхней частью опирается на колонны, установленные на полу цокольного этажа.

Ведомость дверных проёмов

Наименование помещения	Характеристика			Ширина		Кол.
Цокольный этаж
Тамбур	С остеклением, двуполая			1800		1
Холл	С остеклением, двуполая			1800		1
Гардероб	Глухая, однополая			900		1
Гараж	Глухая, двуполая			2000		2
Слесарно-токарная мастерская	Глухая, однополая			900		1
Бильярдная	Глухая, однополая			900		1
Тренажёрный зал	Глухая, однополая			900		1
Продуктовая кладовая	Глухая, однополая			900		1
Хозяйственная кладовая	Глухая, однополая			700		1
Санитарный узел	Глухая, однополая			600		2
Первый этаж
Кухня		Глухая, однополая	900		1
Санитарный узел		Глухая, однополая	600		2
Библиотека		Глухая, однополая	900		1
Кабинет		Глухая, однополая	900		1
Второй этаж
Спальня		Глухая, однополая	900		1
Детская спальня		Глухая, однополая	900		1
Гостевая спальня		Глухая, однополая	900		1
Домашний кинотеатр		Глухая, однополая	900		1
Санитарный узел		Глухая, однополая	600		2
Мансардный этаж
Хозяйственное помещение		Глухая, однополая	900		1
Веранда		С остеклением, двуполая	900		1
Лоджия		С остеклением, двуполая	900		2

Ведомость оконных проёмов

Наименование помещения	Характеристика	Размеры	Кол.
Цокольный этаж
Холл	С четвертями, один переплёт	500х1800	4
Гардероб	С четвертями, один переплёт	500х1800	1
Бильярдная	С четвертями, двойной переплёт	900х1800	1
Бильярдная	С четвертями, двойной переплёт	1200х1800	1
Тренажёрный зал	С четвертями, двойной переплёт	900х1800	1
Тренажёрный зал	С четвертями, двойной переплёт	1200х1800	1
Коридор	С четвертями, двойной переплёт	1200х1800	1
Первый этаж
Гостиная	С четвертями, один переплёт	1800х4500	2
Гостиная	С четвертями, один переплёт	1700х4500	4
Бар	С четвертями, двойной переплёт	1200х1800	2
Столовая	С четвертями, двойной переплёт	600х1800	2
Столовая	С четвертями, двойной переплёт	1200х1800	1
Кухня	С четвертями, двойной переплёт	1200х1800	1
Библиотека	С четвертями, двойной переплёт	600х1800	2
Кабинет	С четвертями, двойной переплёт	1200х1800	1
Коридор	С четвертями, двойной переплёт	500х1800	1
Коридор	С четвертями, двойной переплёт	600х1800	1
Коридор	С четвертями, двойной переплёт	1200х1800	1
Второй этаж
Спальня	С четвертями, двойной переплёт	900х1800	1
Спальня	С четвертями, двойной переплёт	1200х1800	1
Детская спальня	С четвертями, двойной переплёт	1200х1800	1
Гостевая спальня	С четвертями, двойной переплёт	900х1800	2
Домашний кинотеатр	С четвертями, двойной переплёт	1200х1800	1
Коридор	С четвертями, двойной переплёт	600х1800	2
Коридор	С четвертями, двойной переплёт	1200х1800	1
Лестничная клетка	С четвертями, двойной переплёт	1200х1800	1
Мансардный этаж
Мастерская художника	Витраж		1
Хозяйственное помещение	С четвертями, двойной переплёт	1200х1800	1
Веранда	С четвертями, один переплёт	1200х1800	6
Коридор	С четвертями, двойной переплёт	1200х1800	1
Коридор	С четвертями, двойной переплёт	500х1800	1

Спецификация покрытий полов

Помещение	Характеристика покрытия
Цокольный этаж
Тамбур	Ж/Б крыльцо – ковролин
Холл	Ж/Б плита – теплоизоляция – цементная стяжка – ковролин
Гардероб	Ж/Б плита – теплоизоляция – цементная стяжка – ковролин
Гараж	Ж/Б плита
Слесарно-токарная мастерская	Ж/Б плита – ковролин
Бильярдная	Ж/Б плита – теплоизоляция – цементная стяжка – ковролин
Тренажёрный зал	Ж/Б плита – теплоизоляция – цементная стяжка – ковролин
Продуктовая кладовая	Ж/Б плита – теплоизоляция – цементная стяжка – линолеум
Хозяйственная кладовая	Ж/Б плита – теплоизоляция – цементная стяжка – линолеум
Санитарный узел	Ж/Б плита – теплоизоляция – цементная стяжка – плитка кафельная
Первый этаж
Гостиная	Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ламинат
Бар Столовая	Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ламинат
Кухня	Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ковролин/плитка кафельная
Санитарный узел	Ж/Б плита – тепло-звукоизоляция – цементная стяжка – плитка кафельная
Библиотека	Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ковролин
Кабинет	Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ковролин
Второй этаж
Спальня	Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ковролин
Детская спальня	Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ковролин
Гостевая спальня	Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ковролин
Домашний кинотеатр	Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ламинат
Санитарный узел	Ж/Б плита – тепло-звукоизоляция – цементная стяжка – плитка кафельная
Мансардный этаж
Мастерская художника	Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ковролин
Хозяйственная кладовая	Ж/Б плита – тепло-звукоизоляция – цементная стяжка – линолеум
Веранда	Ж/Б плита – тепло-звукоизоляция – цементная стяжка – линолеум
Лоджия	Ж/Б плита – тепло-звукоизоляция – цементная стяжка – линолеум

Теплотехнический расчёт наружной стены

Для определения толщины стены в соответствии с санитарно-техническими и комфортными условиями проживания должно выполняться следующее неравенство

.

,

где     n – коэффициент, принимаемый в

зависимости от положения ограждающей конструкции по отношению к наружному воздуху;

t_B – расчётная температура внутреннего воздуха (20°С – в жилом помещении);

t_H(5) – расчётная зимняя температура наружного воздуха равная температуре наиболее холодной пятидневки в районе строительства;

Dt^H – нормативный температурный перепад между температурой воздуха внутри помещения и температурой внутри поверхности ограждающей конструкции.

По таблице 3 приложения СНиП 2.3-78* определяются следующие данные:

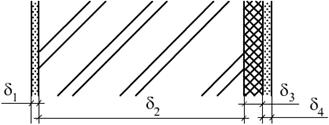

Определю термическое сопротивление стены при нормальных условиях эксплуатации помещений.



,

где

·  Наружный слой штукатурки

·  Слой кирпичной кладки

·  Внутренний слой утеплителя

·  Внутренний слой штукатурки



1,603 ³ 1,264

Термическое сопротивление наружной стены удовлетворяет санитарно-техническим условиям проживания.

Наружные стены выполняются из керамического кирпича с толщиной стены 640 мм, по наружной поверхности стены наноситься слой штукатурки, по внутренней поверхности стены укладывается утеплитель (пенополистирол), затем завершающий слой штукатурки.

Расчёт лестниц

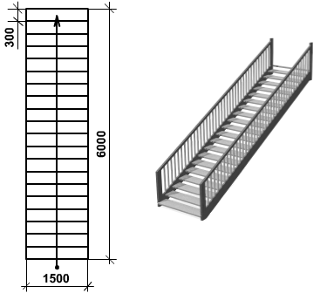

1.  Интерьерная лестница (цокольный – первый этаж):

Верхней частью лестничный марш опирается на две колонны диаметром 400 мм.

Высота этажа

Высота подступёнков

Количество подступёнков

Количество проступей           (+1 фризовая)

Ширина лестничного марша 1500(мм)

Эскиз

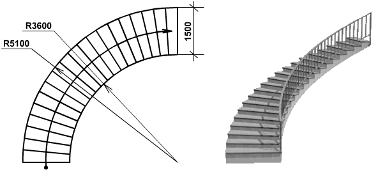

2.  Интерьерная лестница (первый – второй этаж):

Высота этажа

Высота подступёнков

Количество подступёнков

Количество проступей           (+1 фризовая)

Ширина лестничного марша 1500(мм)

Эскиз

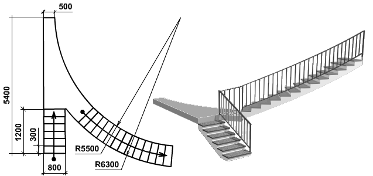

3.  Интерьерная лестница (второй – мансардный этаж):

Высота 1-го подъёма

Высота подступёнков

Количество подступёнков

Количество проступей

Высота 2-го подъёма

Количество подступёнков

Количество проступей           (+1 фризовая)

Ширина лестничных маршей          800 мм, площадь лестничной площадки 2,48 м².

Эскиз

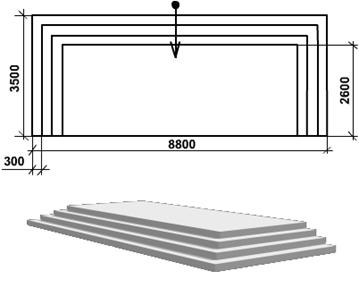

4.  Крыльцо:

Высота подъёма

Высота подступёнков

Количество подступёнков

Количество проступей

Ширина крыльца          8800(мм)

Эскиз

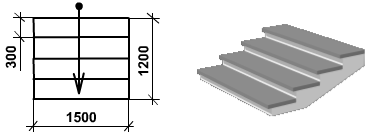

5.  Лестница (вход в продуктовую кладовую):

Высота подъёма

Высота подступёнков

Количество подступёнков

Количество проступей           (+1 фризовая)

Ширина лестничного марша 1500(мм)

Эскиз

Инженерное обеспечение и оборудование здания

Отопление центральное водяное от ТЭЦ;

Вентиляция приточно-вытяжная с механическим побуждением и естественно-вытяжная;

Водоснабжение – объединённый водопровод хозяйственно-противопожарный от городской сети;

Канализация хозяйственная в городскую сеть, ливнестоки в городскую сеть;

Слаботочные устройства – радио, телефон, телевидение.

Природоохранные мероприятия

Одним из основных мероприятий при строительстве являются работы по рекультивации земельных угодий, предотвращение выбросов отходов строительного производства в почву, водоёмы.

До начала строительства производится срезка верхнего слоя почвы толщиной не менее 200 мм, после чего плодородный слой почвы складируется в отведённом месте. По окончании строительства производится сбор строительного мусора в местах его образования, разделение и вывозка в зависимости от его вида. На убранной от мусора почве укладывается ранее изъятый слой плодородной почвы.

Список литературы

1.  Эрнст Нейферт, «Строительное проектирование», Справочное пособие для архитекторов, инженеров и техников строителей., М.: 1965г.

2.  Барсуков П.В., «Строительное черчение», Изд. 4-е, переработ. с доп., М.: «Высшая школа», 1972г.

3.  «Архитектура и строительные конструкции», под ред. П.Л. Еременок, М.: 1971г.

4.  СНиП 2.01.01-82 «Строительная климатология и геофизика».

5.  СНиП II-3-79** «Строительная теплотехника».

6.  Шевцов К.К. «Архитектура промышленных и гражданских зданий», том 3, Жилые здания, Стройиздат., М.: 1983г.
