Гидродинамика сталеплавильной ванны

Расчет скорости истечения струи кислорода

Принять Р₂=0.1 Мн/м²

Принять Р₁=1 Мн/м²

W_кр=298 м/с

Максимальная скорость струи на выходе из сопла

W₀=W_{ось.макс}=W_rh*(1.715-1.353*0.1/P₁)=470.751 м/с

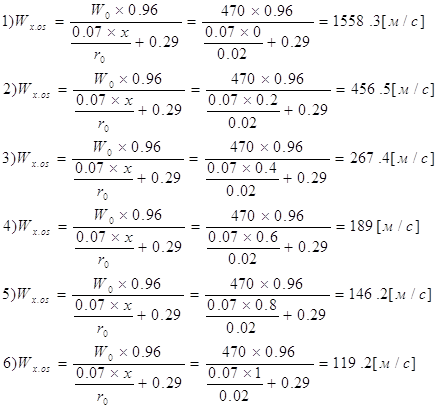

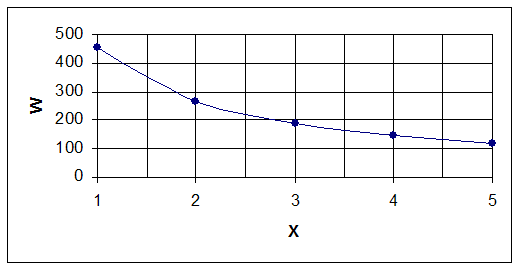

Скорость кислородной струи по оси

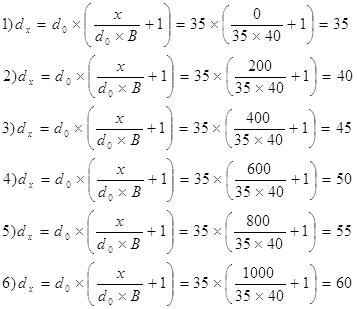

Диаметр газовой струи в месте встречи с поверхностью ванны

Радиус газовой струи

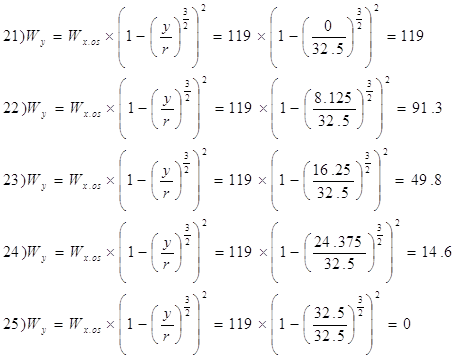

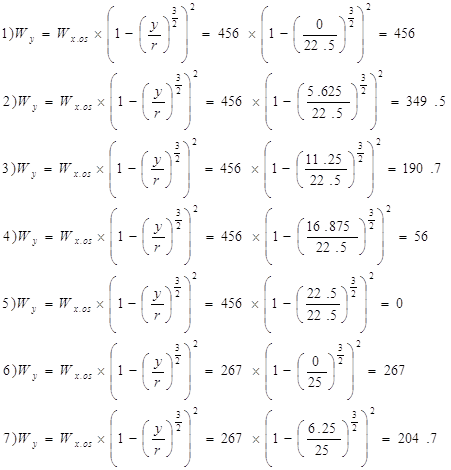

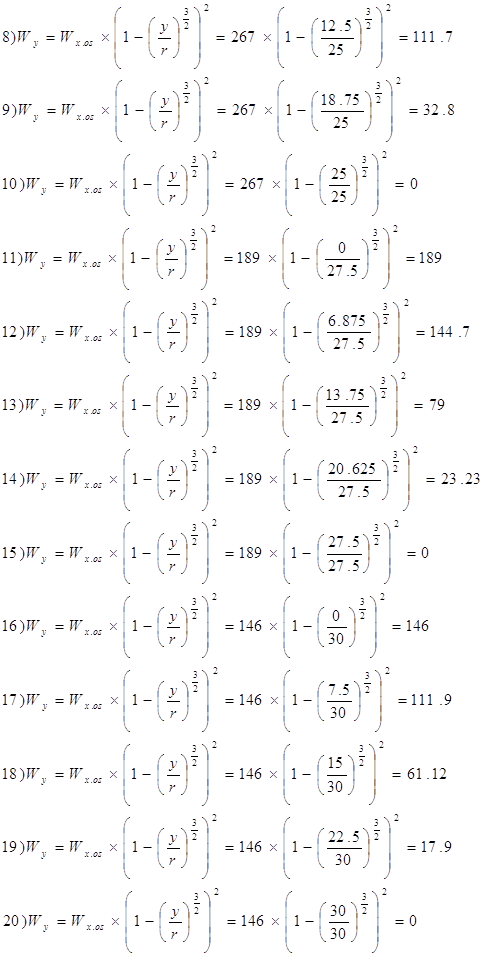

Распределение скорости газа по сечению потока

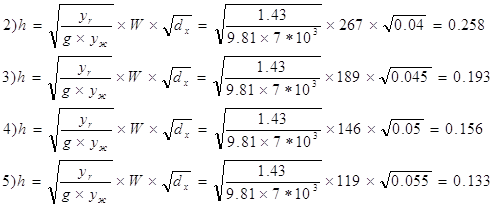

Определение глубины проникновения кислородной струи в жидкую ванну

Принимаем фурму с 5 соплами и углом наклона оси сопла к вертикали 18⁰

1)         h^=h*cosa=0.41*0.95=0.351

2)         h^=h*cosa=0.26*0.95=0.218

3)         h^=h*cosa=0.19*0.95=0.163

4)         h^=h*cosa=0.156*0.95=0.132

5)         h^=h*cosa=0.133*0.95=0.112

Расчет мощности перемешивания ванны при продувке кислородом

1) t=10% Vc=0.1 %/мин

2) t=30% Vc=0.2 %/мин

3) t=50% Vc=0.4 %/мин

4) t=70% Vc=0.3 %/мин

5) t=90% Vc=0.15 %/мин

1) Кислорода 100*1,33=133 всего 133+100=233

тогда: итого V₀=233*0.8=186.4

V₀=233*0.8/170=1,09 м³/т.мин = 0,018 м³/т.сек

2) Кислорода 200*1,33=266 всего 266+200=466

тогда: итого V₀=466*0.8=372.8

V₀=466*0.8/170=2,19 м³/т.мин = 0,036 м³/т.сек

3) Кислорода 400*1,33=532 всего 532+400=932

тогда: итого V₀=932*0.8=745.6

V₀=932*0.8/170=4,38 м³/т.мин = 0,073 м³/т.сек

4) Кислорода 300*1,33=399 всего 399+300=699

тогда: итого V₀=699*0.8=559.5

V₀=699*0.8/170=3,29 м³/т.мин = 0,055 м³/т.сек

5) Кислорода 150*1,33=199.5 всего 199.5+150=349.5

тогда: итого V₀=349.5*0.8=279.6

V₀=349.5*0.8/170=1,64 м³/т.мин = 0,027 м³/т.сек

Определяем глубину слоя металла над образованным пузырем

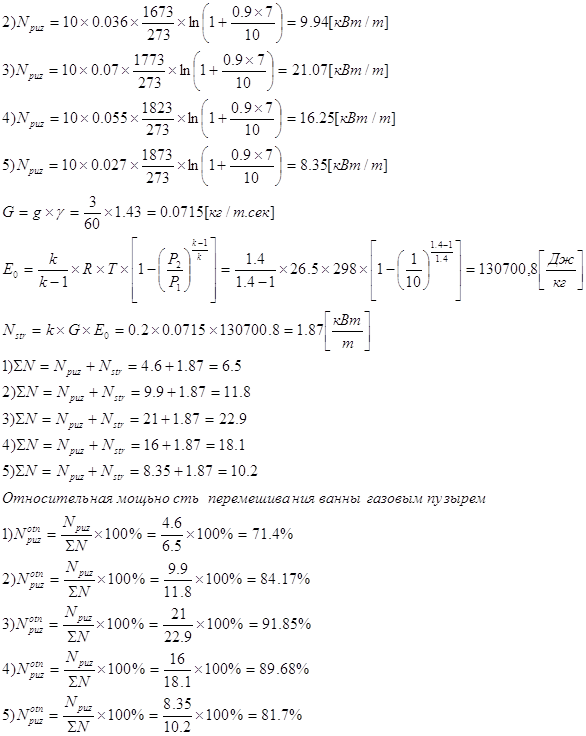

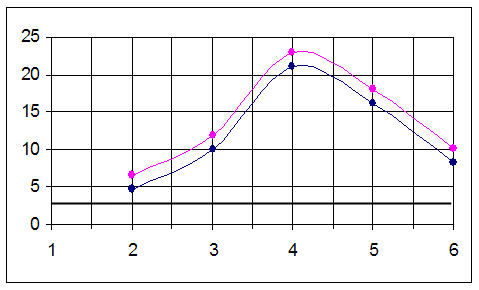

Мощность перемешивания ванны газовым пузырем.
